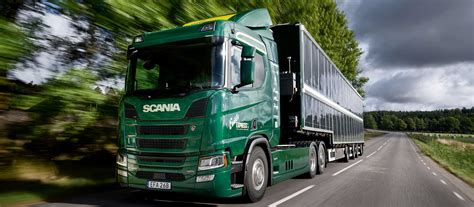

Ciągnik siodłowy to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem nie jest samodzielny przewóz ładunku, lecz ciągnięcie naczepy. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, stanowi on jedynie jednostkę napędową - potężny silnik, kabinę dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym.
Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości. Sam ciągnik siodłowy to jedynie połowa sukcesu. Dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie, choć nie do końca precyzyjnie, nazywany TIR-em. Ciągnik jest więc mózgiem i sercem operacji, podczas gdy naczepa pełni funkcję „mięśni”, przenosząc właściwy ładunek.

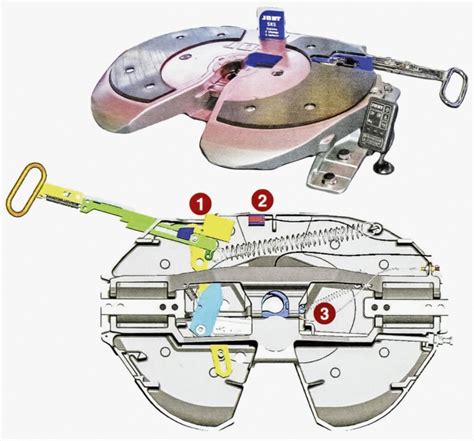

Mechaniczne Gniazdo Ciągnika Siodłowego: Sprzęg Siodłowy (Siodło)
Mechanizmem łączącym oba elementy jest sprzęg siodłowy, czyli masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany.
Elementem pozwalającym na połączenie naczepy z ciągnikiem siodłowym jest siodło. Nie stanowi ono sztywnego połączenia, ale pozwala na skręcanie naczepy względem ciągnika. Siodło znajduje się nad tylną, napędzaną osią/osiami ciągnika, dzięki czemu część ciężaru naczepy zostaje na nie przeniesiona.
Zalety i Uniwersalność Zestawów Siodłowych
Ciągniki siodłowe stosowane są z powodu ich zalet w stosunku do zwykłych samochodów ciężarowych. Mogą przewozić większe obciążenia, dzięki rozłożeniu ciężaru na więcej osi. Nastręczają mniej problemów przy manewrowaniu niż samochody ciężarowe z przyczepą o tej samej długości. Zestawy takie są uniwersalne: do jednego ciągnika można przyłączać różnego rodzaju naczepy, przeznaczone do przewozu zupełnie różnych ładunków. Jest to korzystne ze względów ekonomicznych - w razie potrzeby zamiast kupna kolejnego samochodu z odpowiednim nadwoziem, wystarczy zakupić odpowiednią naczepę.
Podstawowa różnica leży w elastyczności. Ciągnik siodłowy może współpracować z naczepą-chłodnią, cysterną, wywrotką czy platformą do przewozu kontenerów. Kierowca może zostawić jedną naczepę do rozładunku i w tym samym czasie podjąć inną, gotową do drogi.
Elektryczne Gniazdo Ciągnika Siodłowego: Złącze do Przyczepy/Naczepy
Oprócz połączenia mechanicznego, ciągnik siodłowy i naczepa wymagają połączenia elektrycznego, które zapewnia zasilanie oświetlenia oraz innych systemów naczepy. Typowe gniazda elektryczne na pojazdach, służące do łączenia z przyczepami i naczepami, to złącza 7-pinowe lub 13-pinowe.

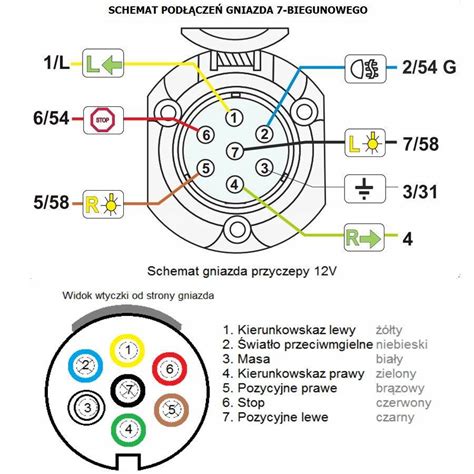

Rodzaje Gniazd Elektrycznych: 7-pinowe i 13-pinowe
Na rynku dostępne są dwa główne typy gniazd przyczepki:
- Gniazda 7-pinowe - są powszechnie stosowane w przyczepach kempingowych oraz przyczepach do przewozu ładunków, a w przypadku ciężarówek często do starszych naczep lub tych z podstawowymi funkcjami. Sygnały są przekazywane dla podstawowych funkcji oświetleniowych.
- Gniazda 13-pinowe - są częściej używane w przyczepach z hamulcami oraz zasilaniem dodatkowych urządzeń, co jest standardem w nowoczesnych naczepach ciężarowych.
Wybór odpowiedniego gniazda zależy od potrzeb użytkownika oraz rodzaju przyczepy/naczepy, którą zamierzasz używać. Sprawdź, czy Twój pojazd jest przystosowany do podłączenia gniazda 7- lub 13-pinowego.
Podłączenie Gniazda Przyczepki: Krok po Kroku
Instrukcja podłączenia gniazda przyczepki (lub naczepy) obejmuje następujące etapy:
- Wybór odpowiedniego gniazda: Wybierz gniazdo 7-pinowe, jeśli Twoja przyczepa nie posiada hamulców ani dodatkowych urządzeń elektrycznych. W przypadku naczep często niezbędne jest gniazdo 13-pinowe.
- Przygotowanie przewodów: Upewnij się, że przewody są odpowiedniej długości i grubości, aby zapewnić prawidłowe działanie gniazda. Przygotuj przewody elektryczne zgodnie z instrukcją producenta nowego gniazda.
- Podłączenie przewodów do gniazda: Zazwyczaj gniazda przyczepki mają oznaczenia, które wskazują, do którego bieguna należy podłączyć dany przewód. W gnieździe przyczepki, kolory przewodów oraz ich rozmieszczenie mają kluczowe znaczenie dla prawidłowego działania oświetlenia oraz innych urządzeń elektrycznych w przyczepie. Przykładowo, przewód zasilający światła pozycyjne powinien być podłączony do bieguna oznaczonego jako "L".
- Montaż gniazda na pojeździe: Gniazdo przyczepki powinno być zamocowane w odpowiednim miejscu na zderzaku lub specjalnym uchwycie. Pamiętaj, aby gniazdo było dobrze przymocowane i nie wystawione na uszkodzenia mechaniczne.
Podłączenie gniazda przyczepki do samochodu jest prostym procesem, który można wykonać samodzielnie, krok po kroku. Podsumowując, podłączenie gniazda przyczepki do pojazdu wymaga zrozumienia podstawowych zasad oraz wyboru odpowiedniego gniazda dla Twojego pojazdu i przyczepy.
Identyfikacja i Rozwiązywanie Problemów z Gniazdem Elektrycznym
Najczęściej problemy z gniazdem elektrycznym wynikają z braku masy, złego podłączenia pinów albo zaśniedziałych styków. Funkcje pinów są standardowe, ale kolory przewodów mogą się różnić (zwłaszcza w starych wiązkach). Najczęściej winna jest masa (pin 3).
Testowanie Połączenia Masy
Wykonaj następujący test w kolejności:
- Ustaw miernik na ciągłość (buzzer) lub niski zakres Ω.
- Jedną sondę przyłóż do pinu 3 w gnieździe.
- Drugą sondę przyłóż do pewnego metalu ciągnika (np. śruba ramy, zaczep).
Powinno być prawie 0 Ω / sygnał ciągłości. Brak tego sygnału często jest przyczyną problemów z oświetleniem naczepy.
Typowe Problemy i Rozwiązania
- Objaw: brak jednego kierunkowskazu / stopu
- Przyczyna: wypięty przewód w gnieździe, przetarta wiązka, zaśniedziałe styki.
- Naprawa: rozkręć gniazdo, sprawdź docisk śrub, dociśnij końcówki, użyj sprayu do styków.
- Objaw: działa na pusto, nie działa z przyczepą
- Przyczyna: wyrobiona wtyczka/gniazdo, słaby docisk, luźne piny.
- Naprawa: wymień wtyczkę/gniazdo (często najlepiej komplet, żeby spasowanie było pewne).
Co kupić do naprawy (najczęściej)
- Gniazda 7-pin
- Wtyczki 7-pin
- Przewody spiralne / wiązki 7-pin
- Spray do styków
- Bezpieczniki
Po podłączeniu przyczepki do samochodu oraz podłączeniu świateł przyczepy, ważne jest sprawdzenie, czy gniazdo przyczepki jest prawidłowo podłączone. Sprawdź bezpieczniki: Upewnij się, że bezpieczniki odpowiedzialne za zasilanie gniazda przyczepki są sprawne. Wyczyść gniazdo: Zanieczyszczenia, takie jak błoto czy rdza, mogą powodować problemy z połączeniem. Sprawdź połączenie masy: Niewłaściwe połączenie masy może powodować problemy z działaniem gniazda przyczepki. Podsumowując, prawidłowe sprawdzenie gniazda przyczepki po podłączeniu oraz identyfikacja i rozwiązywanie problemów z gniazdem przyczepki są kluczowe dla bezpiecznego i komfortowego korzystania z przyczepy.
Tester gniazda haka holowniczego. Jak działa / Jak testować gniazdo przyczepy.
Budowa i Technologia Ciągnika Siodłowego
Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi.
Układ Napędowy i Osiągi
Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6.
Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne skrzynie biegów (a właściwie zautomatyzowane), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę.
Oznaczenia takie jak 4×2 czy 6×4 opisują układ napędowy pojazdu. Pierwsza cyfra oznacza liczbę kół (lub punktów styku z podłożem), a druga liczbę kół napędzanych. Najpopularniejsza konfiguracja 4×2 (dwie osie, jedna napędowa) jest standardem w transporcie dalekobieżnym po utwardzonych drogach. Z kolei wariant 6×4 (trzy osie, dwie napędowe) stosuje się w trudniejszych warunkach, np. na budowach czy w transporcie leśnym.
Systemy Bezpieczeństwa
Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne.
Nowoczesne ciągniki wyposażone są w cały pakiet systemów ADAS (Advanced Driver-Assistance Systems). Aktywny tempomat (ACC) utrzymuje bezpieczną odległość od poprzedzającego pojazdu, asystent pasa ruchu (LKA) koryguje tor jazdy, a system awaryjnego hamowania (AEBS) potrafi samodzielnie zatrzymać pojazd przed przeszkodą.
Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego, takie jak hamulce silnikowe czy retardery.
Kabina Kierowcy - Centrum Dowodzenia
Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy. To jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy. Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki.
Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku.
Kabina to także centrum komunikacji i zarządzania. Systemy telematyczne (FMS) pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy. Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe.
Rola Ciągnika Siodłowego w Logistyce
Ciągniki siodłowe są fundamentem współczesnej logistyki. Ich zdolność do transportowania niemal każdego rodzaju ładunku na dowolną odległość sprawia, że są one wszechobecne na drogach ekspresowych i autostradach. Dzięki wymiennym naczepom jeden ciągnik może jednego dnia przewozić palety z żywnością na naczepie kurtynowej (plandekowej), drugiego - stal na platformie, a trzeciego - kontener morski z terminalu do magazynu.
Ciągniki obsługują również transport wymagający specjalistycznych naczep. Naczepy-chłodnie z agregatami utrzymują stałą temperaturę dla żywności czy leków. Cysterny przewożą płyny - od mleka po paliwa i chemikalia.
Ciągnik siodłowy odgrywa niezastąpioną rolę w transporcie intermodalnym. To on dostarcza naczepę lub kontener do terminalu kolejowego lub portu, gdzie ładunek kontynuuje podróż pociągiem lub statkiem, a następnie inny ciągnik odbiera go w miejscu docelowym.
Regulacje Prawne i Koszty Eksploatacji
Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców.
Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności. Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat. Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR.
Ciągniki podlegają częstym i rygorystycznym badaniom technicznym. Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek.
Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna, w której liczy się każdy grosz. Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych. Dlatego najpopularniejszą formą finansowania jest leasing ciągnika, który pozwala rozłożyć koszt w czasie i zaliczyć raty w koszty uzyskania przychodu. Walka o rentowność toczy się na polu optymalizacji. Szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, co w skali floty generuje olbrzymie oszczędności.
Przyszłość Transportu Siodłowego

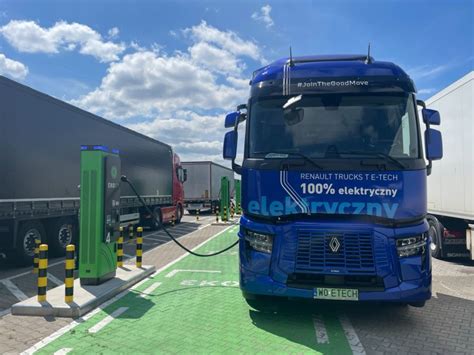

Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję. Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach. Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego.
Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa. Przyszłość transportu to dane.
