Gniazdo ISO w ciągnikach rolniczych: Kompleksowy przewodnik

Współczesne rolnictwo w coraz większym stopniu polega na zaawansowanej elektronice, która sprawia, że maszyny rolnicze stają się inteligentniejsze, dysponują większą mocą oraz pracują bardziej precyzyjnie i wydajnie. Kluczowym elementem umożliwiającym tę integrację jest standaryzacja komunikacji, a w szczególności protokół ISOBUS (ISO 11783), który staje się fundamentem nowoczesnych instalacji elektrycznych w ciągnikach i maszynach rolniczych.

Czym jest gniazdo ISO 17124 typ N?

Gniazdo ISO 17124 typ N (numer katalogowy 031596JAE) to specyficzny element instalacji elektrycznej ciągnika lub maszyny rolniczej. Oryginalne części, wykonane z miedzi i tworzywa, zapewniają niezawodne działanie układów elektrycznych, są odporne na wibracje i oleje, oraz pasują bez modyfikacji, gwarantując precyzyjne dopasowanie i oryginalną jakość.

Dane techniczne i zastosowanie gniazda 031596JAE

• Nr katalogowy: 031596JAE
• Typ: Element elektryczny
• Zastosowanie: Ciągnik / maszyna rolnicza
• Szerokość (mm): 86,5
• Wysokość (mm): 80
• Długość (mm): 91,5
• Materiał: Wzmocnione tworzywo sztuczne
• Obudowa: Czarny
• Napięcie (V): 12
• Stopień ochrony: IP 54, IP 6X, IP X4K, IP X9K
• Wtyczka: 9P Isobus IBBC
• Dodatkowe informacje: ISO 11783-2, rezystancja zakończenia [w omach]: 150 (2x 75) TQPL

Element 031596JAE przeznaczony jest do instalacji elektrycznej ciągnika lub maszyny rolniczej. Przed zamówieniem zawsze należy sprawdzić typ złącza i parametry elektryczne w dokumentacji technicznej maszyny, aby zapewnić kompatybilność.

Standard ISOBUS (ISO 11783) - podstawa komunikacji

Koncepcja ISOBUS opiera się na wykorzystaniu wspólnego języka komunikacji, który działa niezależnie od urządzenia i producenta. Jest to znormalizowany protokół komunikacyjny oparty na magistrali CAN, wywodzący się z SAE J1939 - rodziny standardów opisujących komunikację po magistrali CAN w pojazdach ciężkich i maszynach (ciągniki, kombajny, maszyny budowlane, autobusy, ciężarówki). Jego celem jest tworzenie platformy „plug&play” między ciągnikiem a narzędziem, niezależnie od jego marki. Dzięki temu protokołowi terminal (UT/VT) w kabinie rozpoznaje implement i wyświetla jego interfejs, a kontrolery (ECU) wymieniają dane z użyciem wspólnej sieci.

W efekcie operator maszyny używa jednego terminala do wielu maszyn, a wymiana map zadań i funkcje są ujednolicone poprzez wytyczne AEF (Agricultural Industry Electronics Foundation) - organizacji stojącej m.in. za certyfikacją ISOBUS.

Elementy składowe i funkcjonalności ISOBUS

W warstwie sprzętowej standard ISOBUS wykorzystuje charakterystyczne 9-pinowe złącza (IBBC z tyłu ciągnika i gniazdo w kabinie) oraz przewody o impedancji 120 Ω z terminacją 2×120 Ω na końcach linii.

TECU (Tractor Electronic Control Unit)

Jednym z kluczowych podzespołów jest TECU, który działa jak „komputer zadania” w ciągniku. Moduł ECU (Elektroniczny moduł sterujący) ciągnika służy jako główny „komputer zadania” pojazdu. Centralnie dostarcza informacji takich jak prędkość i prędkość WOM. Oprócz tego, z tyłu (a opcjonalnie również z przodu) jest dostępne gniazdo do połączenia urządzenia z certyfikacją ISOBUS, dowolnego producenta, a także gniazdo terminala w kabinie na słupku B.

iMonitor - interfejs użytkownika

Aby obsługiwać urządzenie ISOBUS, maszyny mogą być wyposażone w iMonitor, który jest w pełni zgodny ze standardami ISOBUS. iMonitor jest dostępny w dwóch rozmiarach i oferuje różne funkcje, z których wiele nie wymaga nawet aktywacji. Dzięki najnowszej aktualizacji H5, iMonitor oferuje teraz automatyczne wykrywanie narzędzi ISOBUS po podłączeniu do ciągnika. Eliminuje to potrzebę ręcznej konfiguracji, oszczędzając zarówno czas, jak i wysiłek. iMonitor może zarządzać nawet trzema narzędziami ISOBUS jednocześnie, oferując wyjątkową wszechstronność. Dodatkowo, aktualizacja H5 wprowadza nową funkcję, która poprawia wydajność pracy. Szerokość robocza narzędzia, podawana przez ISOBUS (np. szerokość rozrzutu), jest teraz automatycznie wykrywana i uwzględniana przez iMonitor.

TIM (Tractor Implement Management)

TIM to innowacyjna funkcja ISOBUS, która umożliwia dwukierunkową komunikację między ciągnikiem a narzędziami. Oznacza to, że niektóre funkcje mogą być teraz zautomatyzowane i sterowane przez samo narzędzie, bez wymogu stałego udziału kierowcy. Firma DEUTZ-FAHR jako pierwszy producent ciągników otrzymała certyfikat TIM od Fundacji Elektroniki Przemysłu Rolniczego (AEF). Aby automatyzacja działała bezpiecznie i niezawodnie, zarówno ciągnik, jak i narzędzie muszą być certyfikowane. Od 2017 r. ciągniki DEUTZ-FAHR wysokiej gamy TTV są przystosowane do pracy z TIM. TIM umożliwia przekazywanie informacji z urządzenia do ciągnika. Urządzenie może wykorzystywać system zarządzania osprzętem ciągnika - Tractor Implement Management System (TIM) - w celu automatycznego sterowania pewnymi funkcjami ciągnika, w tym prędkością jazdy, zaworami hydraulicznymi, zaczepami oraz WOM.

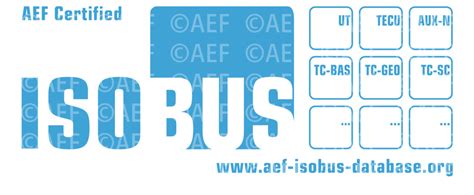

Inne funkcjonalności ISOBUS

• UT (Universal Terminal): Za pomocą terminalu uniwersalnego w iMonitorze można sterować każdym rodzajem osprzętu.
• AUX-N (Auxiliary Control - Dodatkowa Kontrola): Dzięki tej funkcji przyciski funkcyjne w podłokietniku (oprócz joysticka MaxCom oraz przycisków na dźwigni) są używane do sterowania narzędziem. Rozwiązanie zapewnia do 14 programowalnych funkcji. iMonitor ma 12 dodatkowych przycisków skrótowych, które można dowolnie programować.
• TC-GEO (Task Controller Geo-based): Oferuje opcję rejestrowania lub planowania danych związanych z daną lokalizacją. iMonitor może przetwarzać mapy aplikacji. System kontroli zmiennego współczynnika aplikacji pozwala bardzo precyzyjnie regulować wydatek, co oszczędza zasoby i zwiększa plony.
• TC-BAS (Task Controller Basic): iMonitor ma funkcje ISOBUS TC-BAS, dzięki czemu dokumentacja jest tworzona w formacie ISO-XML. Obejmuje on wszystkie wartości o istotnym znaczeniu dla wykonywanych działań. Zapewnia to kompatybilność potrzebną do udostępniania danych, np. w systemie zarządzania gospodarstwem, za pośrednictwem iMonitora lub z innymi producentami i dostawcami.
• TC-SC (Task Controller Section Control): Ta funkcja automatycznie przełącza sekcje narzędzia ISOBUS (np. spryskiwacza, rozsiewacza, sadzarki), w zależności od pozycji GPS i wzajemnych nałożeń obszarów. iMonitor może z łatwością obsługiwać do 255 sekcji.

Gdy terminal i narzędzie mają pokrywające się funkcjonalności AEF, współpraca jest przewidywalna i zgodna ze standardem - to klucz do stabilnego działania standardu ISOBUS. W praktyce warto sprawdzić w dokumentacji producenta implementu, które funkcjonalności AEF są wspierane, a także czy terminal (np. fabryczny monitor w ciągniku) posiada odpowiednie licencje.

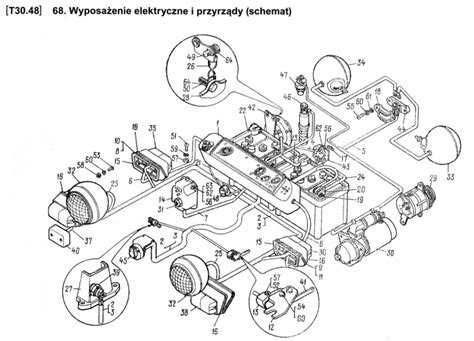

Wskazówki dotyczące instalacji i diagnostyki

Bezpieczeństwo pracy z instalacją elektryczną

• Przy pracach przy instalacji elektrycznej odłącz akumulator, aby uniknąć zwarcia i uszkodzenia elektroniki.
• Sprawdź napięcie (12V/24V) i polaryzację przed podłączeniem - odwrócona polaryzacja niszczy elektronikę.

Diagnostyka i najczęstsze usterki ISOBUS

Wiązka ISOBUS to nie tylko przewód CAN, to także zasilanie implementu, złącza hermetyczne, peszle i materiały montażowe. Dobrze wykonana i zabezpieczona wiązka to podstawa stabilnego działania ISOBUS. Standard ISOBUS opiera się na CAN, więc jego fizyczna warstwa podlega typowym regułom: dwa rezystory końcowe 120 Ω (sumarycznie ~60 Ω), poprawne zasilanie oraz ciągłość skrętki CAN-H/CAN-L.

Poniższa checklista pomaga szybko wykryć największe bolączki. Zanim włączysz zapłon, odłącz zasilanie implementu. Multimetr ustaw na pomiar oporu i napięcia stałego.

1. Pomiar terminacji CAN: Przy wyłączonym zasilaniu zmierz między CAN-H a CAN-L (na pinach złącza lub dostępnych punktach w wiązce). Odczyt ~60 Ω świadczy o obecności dwóch terminatorów 120 Ω, ~120 Ω oznacza brak jednego terminatora, wartości odbiegające (np. 0 Ω lub nieskończoność) wskazują na usterkę.
2. Napięcie zasilania implementu: Pod obciążeniem sprawdź spadki na bezpieczniku/gnieździe i głównej masie.

Typowe usterki i ich objawy:

• Utlenione/luźne piny w złączach: Objawy to losowe rozłączenia, komunikaty o błędzie ECU. Rozepnij konektory, oczyść sprejem do styków, wymień uszczelki.
• Złamana skrętka CAN przy zaczepie: Komunikacja działa nierówno po skręcie/unoszeniu belki.
• Brak jednej terminacji (120 Ω): Na postoju ~120 Ω między H-L, w pracy zrywanie ramek.
• Spadki napięcia zasilania: Reset terminala przy włączaniu pomp/sekcji.
• Niewłaściwe naprawy taśmą PVC: Powroty usterek po deszczu.
• Zaciśnięte/luźne piny: Losowe błędy po wstrząsach.

Nawet gdy warstwa fizyczna jest wzorcowa, różnice w funkcjach AEF mogą ograniczać sterowanie (np. brak licencji TC-SC na terminalu). Jeśli coś nie działa, zacznij od metodycznej diagnostyki CAN, pomiaru rezystancji i inspekcji złączy - najczęściej winna jest wiązka. Dzięki prostym narzędziom i porządnym materiałom można szybko przywrócić stabilność działania.

Wskazówki ogólne

• Jak sprawdzić przekaźnik w ciągniku? Przekaźnik sprawdzasz multimetrem: zmierz opór cewki (ok. 50-100 Ω) i podaj napięcie - powinien słyszeć klik. Możesz też zamienić z podobnym przekaźnikiem i sprawdzić działanie.
• Kiedy wymieniać akumulator ciągnika? Akumulator wymień, gdy ma pojemność poniżej 70% nominalnej, nie trzyma ładowania przez dobę lub odmawia współpracy przy niskich temperaturach.
