Istotę drenażu rozsączającego stanowi układ podziemnych ciągów drenarskich, wprowadzający wstępnie oczyszczone ścieki do gruntu w celu dalszego ich biologicznego oczyszczenia. Proces ten odbywa się bez rolniczego wykorzystania i odprowadzania oczyszczonych ścieków do wód powierzchniowych. W systemie takim występuje pełny cykl oczyszczania, obejmujący zarówno oczyszczanie mechaniczne, jak i biologiczne.
Mechaniczne i biologiczne oczyszczanie ścieków
Oczyszczanie mechaniczne następuje w osadniku gnilnym. Po przejściu przez osadnik gnilny i filtr, ścieki doprowadzane są do gruntu. Tam, w czasie przesączania przez warstwę złoża, następuje dalsze ich oczyszczanie biologiczne. Oczyszczanie w gruncie zachodzi w wyniku przebiegu współzależnych procesów filtracji, adsorpcji i utleniania zawartych w ściekach zanieczyszczeń.
Zasadniczym czynnikiem, który powoduje ich oczyszczanie, jest sorpcja biologiczna. Stanowi ją zespół organizmów tworzących wokół ziaren gruntu tzw. błonę biologiczną. Żyjące w glebie organizmy, takie jak bakterie czy grzyby, redukują w procesach życiowych substancje organiczne zawarte w ściekach. Mineralizacja substancji organicznej odbywa się pod wpływem bakterii aerobowych i powietrza znajdującego się w glebie.
Budowa i działanie osadnika gnilnego
Sam osadnik jest podstawowym urządzeniem przydomowej oczyszczalni ścieków. Czas zatrzymania ścieków w osadniku wynosi około 3 dób. Przepływ gazów w ciągu wentylacyjnym odbywa się w kierunku przeciwnym do przepływu ścieków, poprzez otwór wlotowy do osadnika. Osadnik wykonany jest z materiału odpornego na agresywne ścieki, jak i korozyjne działanie gruntu.
Studzienka rozdzielcza i przewody drenażowe
Osadnik posiada na wylocie 3 otwory do połączenia rur rozdzielczych Ø110 mm. Zadaniem studzienki rozdzielczej jest równomierne rozprowadzenie oczyszczanych ścieków do wszystkich ciągów drenarskich. Przewody rozdzielcze mocuje się w otworach wylotowych studzienki. Przewody rozsączające połączone są z przewodami rozdzielczymi za pomocą elastycznych łuków.

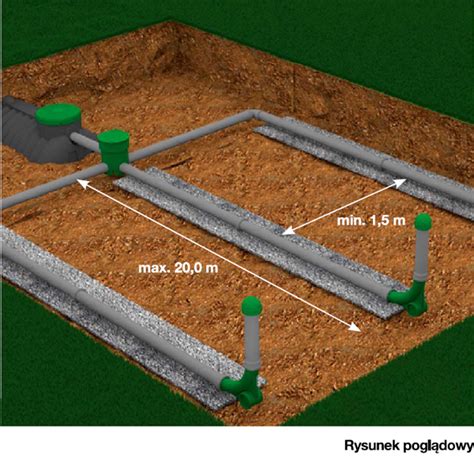

Stanowią je trzy ciągi drenarskie z rur perforowanych PP-B Ø110 o długości 30 m dla oczyszczalni o przepustowości 2,0 m³ oraz 48 m dla oczyszczalni o przepustowości 3,0 m³. Rury rozsączające zakończone są pionowo wyprowadzonym przewodem wentylacyjnym PP-B Ø110, połączonym z drenażem elastycznym łukiem. Końcówka przewodu wentylacyjnego powinna być wyprowadzona minimum 0,5 metra ponad powierzchnię terenu i zakończona dostarczaną w komplecie wywiewką.
Potrzeba innowacyjnych rozwiązań w budownictwie i rola wiertnic horyzontalnych
Potrzeby i wymagania związane z budownictwem wymuszają szukanie innowacyjnych rozwiązań w zakresie projektowania i tworzenia maszyn budowlanych. Odpowiedzią na to zapotrzebowanie są niewątpliwie wiertnice horyzontalne, które umożliwiają przewierty bez konieczności wykonywania czasochłonnych i kosztownych wykopów.
Niemal każda budowa wymaga przeprowadzenia wykopów, szczególnie tych wykonywanych pod budowę sieci energetycznej, gazowej, wodnej, światłowodowej czy kanalizacyjnej. Wykonywanie ich w sposób tradycyjny jest czasochłonne i wymaga ogromnej ilości pracy. Co więcej, są tereny, na których przeprowadzanie wykopów jest jeszcze bardziej kosztowne i często wiąże się z ogromnymi utrudnieniami, takie jak przestrzenie zurbanizowane, gdzie wykopy są ograniczone przez sieć dróg, osiedli czy budynków.
W takich przypadkach użycie wiertnicy horyzontalnej jest koniecznością, która wpływa korzystnie na przebieg prac, skracając ich długość i umożliwiając maksymalnie sprawne ich przeprowadzenie, bez konieczności wykonywania wykopów i uszkadzania infrastruktury naziemnej.
Wyjaśnienie procesu poziomego wiercenia kierunkowego.
Zasada działania i możliwości wiertnic horyzontalnych
Wiertnica horyzontalna wykonuje przewiercenia w ziemi zgodnie z zaprojektowaną trajektorią. Najdłuższe przewiercenie wykonane tą metodą wynosi 4000 m, co jest znaczącym osiągnięciem tego typu urządzeń. Zwykle takie przewierty są oczywiście znacznie krótsze.
Wiertło jest wyposażone w układ sprzęgający, umożliwiający dokładną kontrolę pracy i trajektorii. Praca wiertła jest więc na bieżąco monitorowana, a odchylenie od zaprojektowanego kursu wiercenia jest zwykle nieznaczne. W przypadku, gdy trajektoria ulegnie większemu niż akceptowalne odchyleniu, operator musi ją skorygować. Jego praca wymaga wiedzy i doświadczenia, by osiągać maksymalne efekty.
Zdarza się także, że wiertło, pomimo wcześniejszego badania terenu, trafia na przeszkodę, której nie może pokonać. W takiej sytuacji konieczne jest jej ominięcie i zmiana trajektorii. Ostatecznym efektem użycia wiertnicy horyzontalnej jest ułożenie sieci w przygotowanym otworze.
Alternatywne rozwiązania odprowadzania ścieków: szambo a przydomowe oczyszczalnie
Właściciele gruntów pozbawionych dostępu do kanalizacji często zastanawiają się nad wyborem najlepszej alternatywy odprowadzania ścieków. Wybór pada najczęściej na tradycyjne szambo, które jest tanie i łatwe w eksploatacji, wymaga jednak regularnego opróżniania. Drugim, równie popularnym rozwiązaniem są przydomowe oczyszczalnie ścieków.
Profesjonalne oczyszczalnie oferują zarówno systemy biologiczne, jak i rozwiązania z drenażem. Drenaż rozsączający to system rur, które są kolejnym elementem po osadniku gnilnym i studzience rozdzielczej. W osadniku gnilnym dochodzi do wstępnego oczyszczenia ścieków, które następnie docierają do studzienki. Ma ona za zadanie rozprowadzenie ścieków do rur drenażowych, ułożonych równomiernie w gruncie.
Proces infiltracji w drenażu rozsączającym
Proces infiltracji w systemie drenażu rozsączającego obejmuje zarówno fizyczną filtrację w warstwie żwiru, jak i biologiczne doczyszczanie w strefie biomatu oraz glebie napowietrzonej. W praktyce ścieki trafiają do warstwy filtracyjnej ułożonej w rowach z warstwą żwiru. Kwestią priorytetową jest równy układ drenów i prawidłowe napowietrzenie całej strefy rozsączania.
Zasada prawidłowego działania jest bardzo prosta, a oczyszczalnia z drenażem rozsączającym jest w zasadzie bezobsługowa i bezawaryjna. Przeznaczona do jej budowy działka musi być dosyć duża, ponieważ na ułożenie drenów potrzeba od 60 do 90 m². Co więcej, należy zachować wymagane odległości - 30 m od studni, 3 m od budynku i 2 m od granicy działki.
Czynniki wpływające na skuteczność drenażu rozsączającego
Kluczowe znaczenie przy budowie tego typu oczyszczalni ma także rodzaj gruntu. Najlepiej sprawdzi się ona na terenach o przepuszczalnym gruncie - piaszczystym lub gliniasto-piaszczystym. Zdolność infiltracji ścieków zależy od rodzaju gleby. Wartość współczynnika filtracji (hydraulic conductivity, k) określa zdolność gruntu do przepuszczania wody.
Grunty żwirowe i piaszczyste charakteryzują się wysoką przepuszczalnością, co sprzyja efektywnemu rozsączaniu ścieków. Gdy grunt jest zbyt przepuszczalny, projektant dobiera dłuższy układ drenów lub dodatkową warstwę filtracyjną. Jest to niezbędna praktyka, aby proces zachodził w odpowiednich warunkach tlenowych i nie powodował spływu bez oczyszczania.
Przy wysokim poziomie wód gruntowych stosuje się drenaż w nasypie (poletko wyniesione) albo alternatywne odprowadzenie, np. studnię chłonną po oczyszczalni biologicznej.
Rozwiązywanie problemów z drenażem rozsączającym

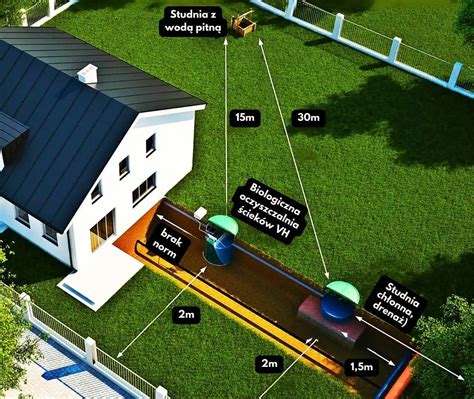

Jednym z ważniejszych elementów przydomowej oczyszczalni jest drenaż rozsączający. Istnieje prawdopodobieństwo, że drenaż przestanie odbierać ścieki lub wodę. Przypominamy, że cała instalacja wymaga zachowania minimalnej odległości od studni i granicy działki. Należy również dopilnować właściwego ułożenia drenów w zależności od poziomu wód gruntowych.
Na swojej działce nie należy sadzić roślin o głębokich korzeniach nad poletkiem. Jeżeli Twój grunt przepuszcza wodę słabo lub poziom wód gruntowych jest zbyt wysoki, drenaż rozsączający nie będzie skuteczny. W ofercie dostępne są zestawy zarówno z drenażem, jak i bez, które dobierane są do lokalnych warunków gruntowo-wodnych, wymogów prawnych i lokalnych przepisów.
Przed zleceniem montażu drenażu zawsze warto poznać podstawowe zasady, aby świadomie nadzorować wykonawcę i uniknąć późniejszych problemów. Oczyszczalnia z samym drenażem rozsączającym to rozwiązanie tanie, skuteczne i bezawaryjne. Drenaż jest dobrym rozwiązaniem, gdy grunt „pracuje” i pozwala na infiltrację; w pozostałych sytuacjach sprawdza się oczyszczalnia biologiczna z innym sposobem odprowadzenia wody oczyszczonej.
Górnicze wiertnice, znane również jako wozy wiercące
Górnicze wiertnice, znane również jako wozy wiercące, to specjalistyczne maszyny przeznaczone do wiercenia otworów strzałowych w górnictwie podziemnym.
Przykłady górniczych wiertnic i ich zastosowania:
- Face Master 1.7 - zaprojektowana do niskoprofilowych operacji komorowo-filarowych wiertnica z jednym wysięgnikiem, która skutecznie działa w pokładach o wysokości od 1,7 metra.
- Face Master 1.7D - autonomiczny model z silnikiem diesla, idealny do pracy w odległych lokalizacjach bez dostępu do zewnętrznego zasilania lub wody. Autonomiczne funkcje są nieocenione w niezagospodarowanych lub odizolowanych obszarach kopalni.
- Face Master 1.7K - autonomiczny model z klimatyzowaną i filtrowaną kabiną (ochrona H2S), zaprojektowany dla komfortu i bezpieczeństwa operatora. Bezpieczeństwo jest kluczowe w podziemnym górnictwie, szczególnie w środowiskach narażonych na pożary lub atmosferę o większym ryzyku wybuchów.
- Face Master 1.8 RS - przeznaczona do pracy w warunkach wysokiego ryzyka, takich jak kopalnie soli i łupków naftowych.
- Face Master 2.8 ATEX - stworzona do twardych skał w warunkach potencjalnie wybuchowych.
- Face Master 3.0 - wiertnica z podwójnym wysięgnikiem, która posiada także kosz dla operatora, co sprawia, że nadaje się do wiercenia na wysokości do 12,9 metra szerokości i 8,2 metra wysokości. Dla rozległych zadań wiertniczych wiertnice z podwójnym wysięgnikiem zapewniają maksymalną wydajność, efektywnie pokrywając duże obszary pracy.
Wybór odpowiedniej wiertnicy górniczej jest kluczowy dla efektywnych, bezpiecznych i produktywnych operacji górniczych. Kluczowe cechy, takie jak niski profil, autonomiczność, systemy bezpieczeństwa, podwójne wysięgniki i monitorowanie precyzji, poprawiają funkcjonalność tych urządzeń w różnych warunkach górniczych.
Drenaż rozsączający - szczegółowe informacje
Najtańszymi i najczęściej stosowanymi rozwiązaniami są te związane z drenażem rozsączającym. Funkcją drenażu jest rozprowadzanie ścieków z osadnika gnilnego do podłoża, w bardzo małych dawkach i na odpowiedniej powierzchni. W żwirowym podłożu, ewentualnie jeszcze w warstwie piasku usypanej poniżej, w warunkach dostępu tlenu rozwijają się mikroorganizmy tlenowe.
Długość drenażu rozsączającego musi być dobrana odpowiednio do przepuszczalności gruntu i ilości użytkowników. Rury drenażowe układa się na głębokości około 40-80 cm pod powierzchnią terenu, ze spadkiem 0,5-1,5%, zgodnie z kierunkiem przepływu ścieków. Stąd wynika, że technologia ta wymaga przeznaczenia pod drenaż znacznej powierzchni działki.
Ograniczenie zapotrzebowania na powierzchnię pod drenaż
Można ograniczyć zapotrzebowanie na powierzchnię pod drenaż przez zastosowanie modułów rozsączających - konstrukcji o formie prętów sztywno połączonych ze sobą, wykonanych z różnych tworzyw. Moduły umożliwiają równomierne rozprowadzenie ścieków i zwiększają powierzchnię dla rozwoju błony biologicznej.
Specjalistyczne rozwiązania dla trudnych warunków gruntowo-wodnych
- Z kopcem filtracyjnym: w warunkach wysokiego poziomu wód gruntowych drenaż można ułożyć na wzniesieniu usypanym z piasku (kopiec filtracyjny) i zastosować dodatkowo pompę tłoczącą ścieki do drenażu.
- Z filtrem piaskowym: gdy grunt jest nieprzepuszczalny (gliniasty lub ilasty), ścieki po przefiltrowaniu i oczyszczeniu w warstwach żwiru i piasku spływają do drenażu zbierającego, a następnie są odprowadzane do wód powierzchniowych lub do gruntu.
- Z filtrem gruntowo-roślinnym (oczyszczalnie korzeniowe lub hydrobotaniczne): stosuje się je najczęściej na terenach gliniastych lub ilastych, bądź gdy taka koncepcja odpowiada inwestorowi. Podczyszczone ścieki są rozsączane albo w żwirze i piasku, albo w ziemi, a całość obsadza się roślinnością występującą na terenach podmokłych: trzciną, pałką wodną, wierzbą krzewiastą lub żonkilami. Działanie oczyszczalni oparte jest na symbiozie roślin i mikroorganizmów rozwijających się w złożu filtra.
Przydomowe oczyszczalnie ścieków opierają się na różnych technologiach, a wybór odpowiedniego systemu zależy od specyficznych warunków gruntowo-wodnych i lokalnych przepisów.
