GPS w ciągnikach rolniczych: Rewolucja w precyzji i efektywności

Rolnictwo zawsze było dziedziną, w której innowacje spotykały się z tradycją. Ostatnie postępy technologiczne przynoszą ekscytujące, przełomowe zmiany w zakresie zwiększania wydajności i produktywności, a zastosowanie GPS w rolnictwie rewolucjonizuje praktyki rolnicze. Geolokalizacja w maszynach rolniczych zmieniła warunki pracy i zwiększyła wydajność w tym sektorze, stając się niezastąpionym narzędziem progresywnej automatyzacji.

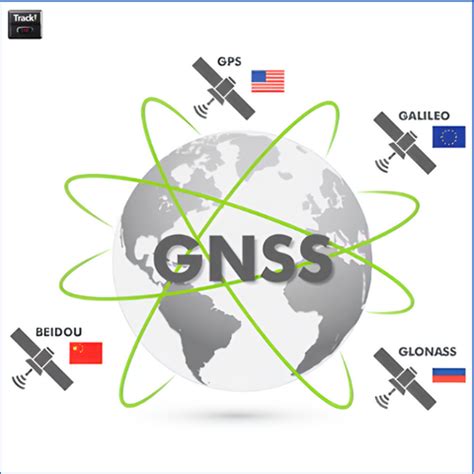

Czym jest GNSS i GPS?

GPS (Global Positioning System) to pierwszy w pełni operacyjny globalny system nawigacji satelitarnej (GNSS). Ta opracowana przez rząd Stanów Zjednoczonych technologia nawigacji satelitarnej dostarcza danych o lokalizacji i czasie i została uruchomiona w latach 80. Termin GNSS (Globalny System Nawigacji Satelitarnej) jest szerszy i obejmuje różne globalne systemy, takie jak:

• GPS (USA)
• GLONASS (Rosja)
• Galileo (Unia Europejska)
• BeiDou (Chiny)
• QZSS (Japonia, system regionalny)

Urządzenia obsługujące GNSS mogą wykorzystywać wiele konstelacji satelitów, co znacząco poprawia dokładność i niezawodność pozycjonowania. Technologia GNSS znalazła szerokie i wszechstronne zastosowanie w nawigacji, logistyce, zarządzaniu kryzysowym, budownictwie i oczywiście w rolnictwie.

Segmenty systemu GNSS

System GNSS składa się z trzech głównych segmentów:

1. Segment kosmiczny: Obejmuje konstelacje satelitów krążących wokół Ziemi. Na przykład konstelacja GPS składa się z ponad 30 satelitów na wysokości około 18 000 kilometrów.
2. Segment kontrolny: Składa się z naziemnych stacji monitorowania i kontroli satelitów. Stacje te śledzą satelity, wysyłają polecenia manewrów w celu utrzymania ich orbit i monitorują transmisje danych.
3. Segment użytkownika: Składa się z odbiorników lub urządzeń, takich jak zegarki, smartfony, a w przypadku rolnictwa - specjalistyczne terminale i moduły montowane w maszynach. Odbiorniki te przechwytują i dekodują transmitowane sygnały z satelitów w celu obliczenia pozycji i czasu użytkownika.

Jak działa nawigacja GPS w rolnictwie?

Nawigacja GPS w rolnictwie działa na zasadzie odbioru sygnałów satelitarnych, które pozwalają określić dokładną pozycję maszyny w czasie rzeczywistym. System GPS kojarzy nam się przede wszystkim z nawigacją samochodową, jednak jego istota polega na pracy sieci satelitów, które stale przesyłają na Ziemię sygnał o swoim położeniu. Odbiór tego sygnału pozwala na określenie własnej pozycji z bardzo dużą dokładnością.

Nawigacja GPS rolnicza działa w sposób bardzo podobny do tej samochodowej, jednak zamiast wyznaczać trasę dla kierowcy, kontroluje drogę jazdy ciągnika, tak by był on w stanie przejechać całą powierzchnię pola, bez żadnych ingerencji ze strony operatora. GPS do ciągnika musi być systemem o bardzo dużej dokładności, aby mógł samodzielnie prowadzić maszynę rolniczą idealnie wyznaczonymi ścieżkami. Nie może dochodzić do przejazdów, które się nakładają, nie mogą też występować tak zwane „omijaki”, czyli obszary, które pozostały nietknięte danym zabiegiem, np. nie trafiła na nie odpowiednia dawka nawozu.

Zwiększanie dokładności pozycjonowania

Efektywność upraw z wykorzystaniem nawigacji do ciągnika wymaga dokładności większej, niż jest w stanie zapewnić sama konstrukcja podstawowego systemu GPS. W przypadku zastosowań cywilnych, bazowy system GPS zazwyczaj zapewnia dokładność na poziomie metrów. Aby zwiększyć precyzję, stosuje się zaawansowane techniki korekcyjne:

• Korekcja różnicowa (DGPS): Wykorzystuje sieć stacji naziemnych, które przesyłają skorygowany sygnał na podstawie danych odebranych z satelitów. Uzyskana precyzja wynosi wtedy około 20 cm.
• RTK (Real-Time Kinematic): Wzbogaca sygnał DGPS, umożliwiając osiągnięcie centymetrowej dokładności (około 2-3 cm), bliskiej tej, którą oferuje wojskowa wersja GPS.

Istnieją trzy sposoby uzyskania centymetrowej precyzji RTK:

1. Poprzez mobilną bazę RTK lub sieć anten RTK.
2. Za pośrednictwem sieci komórkowej GSM, co wymaga wyposażenia się w modem i kartę SIM.
3. Poprzez satelitę geostacjonarnego, który służy jako stały punkt odniesienia w czasie.

Prowadzenie równoległe a samonaprowadzanie (autosteer)

Systemy nawigacji rolniczej dzielą się na dwa główne typy pod kątem stopnia automatyzacji:

• Wspomaganie prowadzenia (nawigacja równoległa): Informuje kierowcę o kursie, który ma podążać. Za pomocą sygnału świetlnego system sygnalizuje błąd toru, aby operator mógł ręcznie skorygować go kierownicą. Dokładność dla najbardziej podstawowej precyzji wynosi około 20 cm.
• Samonaprowadzanie (Autosteer): Umożliwia tzw. „jazdę bez trzymanki”. Operator zajmuje się jedynie kontrolą szybkości jazdy i parametrów ciągnika, a także uzupełnianiem materiału w maszynie. Istnieją dwa automatyczne systemy prowadzenia:
  • Sterowanie elektryczne: Silnik umieszczony na kolumnie kierowniczej ciągnika. Jego dokładność waha się od średniej do bardzo dobrej, a koszt jest niższy niż serwomechanizmu hydraulicznego. Silnik można łatwo przestawiać, co zwiększa jego wszechstronność i możliwość użycia na kilku maszynach.
  • Sterowanie hydrauliczne: Najdroższe ze względu na montaż, ale także najbardziej precyzyjne, ponieważ odbywa się bezpośrednio na hydraulicznym układzie kierowniczym ciągnika lub maszyny. Zapewnia bardzo dużą reaktywność i jest dobrze zintegrowane z ciągnikiem.

Zastosowania GPS w rolnictwie precyzyjnym

Wykorzystanie technologii GNSS w rolnictwie otworzyło przed rolnikami wiele możliwości w ramach rolnictwa precyzyjnego:

• Mapowanie pól i plonów: GNSS umożliwia tworzenie szczegółowych map pól oraz plonów, które ilustrują skład gleby, wydajność upraw i potrzeby w zakresie nawadniania. Łącząc dane GNSS z systemami informacji geograficznej (GIS), rolnicy mogą określić, które obszary pola wymagają konkretnych zabiegów.
• Precyzyjne prowadzenie maszyn: Technologia GNSS precyzyjnie prowadzi ciągniki, sadzarki, opryskiwacze, siewniki, kombajny i inne maszyny rolnicze, zwłaszcza gdy jest wzbogacona o techniki takie jak RTK. Zautomatyzowane systemy zintegrowane z maszynami mogą podążać zaprogramowanymi ścieżkami przez pole, zapewniając jednolite pokrycie i redukując nakładki.
• Optymalne sadzenie nasion: Dzięki GNSS rolnicy mogą upewnić się, że nasiona są sadzone w optymalnych odstępach, co maksymalizuje potencjał plonowania.
• Monitorowanie upraw: Systemy zarządzania uprawami z obsługą GNSS monitorują w czasie rzeczywistym zmienne, takie jak wegetację roślin, pojawienie się pasożytów oraz chorób, czy też nawodnienie. Te informacje umożliwiają precyzyjne planowanie oraz błyskawiczne działania.
• Optymalizacja systemów nawadniania: Dane GNSS współpracują z czujnikami w celu optymalizacji systemów nawadniania. Rolnicy mogą identyfikować obszary o różnym zapotrzebowaniu na wodę i odpowiednio dostosowywać schematy nawadniania.
• Śledzenie zwierząt hodowlanych: Systemy śledzenia GNSS umożliwiają rolnikom uzyskanie informacji o lokalizacji i ruchu zwierząt hodowlanych, zwiększając bezpieczeństwo i zapewniając wydajne praktyki wypasu.
• Informacje w czasie rzeczywistym: Oprogramowanie kompatybilne z GNSS i urządzenia IoT zapewniają rolnikom aktualizacje w czasie rzeczywistym dotyczące pogody, wilgotności gleby i wydajności sprzętu.

Korzyści z wykorzystania GPS w rolnictwie

Zastosowanie nawigacji GPS w rolnictwie przynosi liczne korzyści, zarówno pod względem ekonomicznym, operacyjnym, jak i środowiskowym.

Dla lepszej wydajności i oszczędności

Technologia GNSS pozwala rolnikom na pokrycie większych obszarów w krótszym czasie poprzez automatyzację powtarzalnych zadań i redukcję nieefektywności. Precyzyjne mapowanie i ukierunkowane aplikacje pomagają zmniejszyć zużycie:

• Paliwa: Minimalizowanie liczby przejazdów po tym samym polu i optymalizowanie tras przejazdów maszyn rolniczych może zredukować zużycie paliwa nawet o 30%. Płynna jazda po optymalnej linii i redukcja cofania na nawrotach również przyczyniają się do oszczędności.
• Nasion, nawozów i środków ochrony roślin: Unikanie nakładania się przejazdów zmniejsza wydatki na materiał siewny, nawozy i pestycydy, a także ogranicza nadużywanie środków chemicznych.
• Wody: Precyzyjne systemy nawadniania dostosowane do rzeczywistych potrzeb upraw minimalizują marnotrawstwo wody.
• Podzespołów maszyn: Skrócenie czasu użytkowania maszyny rolniczej zmniejsza jej zużycie, ryzyko pogorszenia się oraz wydłuża żywotność.

Rolnictwo precyzyjne wspierane przez technologię GNSS minimalizuje ilość odpadów i ogranicza nadużywanie środków chemicznych, co jest kluczowe dla zrównoważonego rozwoju.

Dla większego komfortu pracy operatora

Korzystanie z nawigacji GPS znacznie poprawia warunki pracy. Automatyzacja prowadzenia maszyn eliminuje błędy operatorów, które mogą wystąpić w wyniku zmęczenia lub nieuwagi. Skraca czas prowadzenia działalności rolniczej, a także czas narażenia na hałas i wibracje wytwarzane przez używane maszyny. Wspomagana jazda pozwala rolnikowi skoncentrować się na innych zadaniach, które wymagają większej kontroli.

Zarządzanie gospodarstwem i bezpieczeństwo

Monitoring maszyn rolniczych to wiele zaawansowanych funkcji:

• Stałe monitorowanie lokalizacji: Zapewnia możliwość szybkiej lokalizacji pojazdu w razie kradzieży.
• Kontrola wykorzystania maszyn rolniczych: Umożliwia lepsze planowanie pracy i efektywniejsze wykorzystanie sprzętu.
• Kontrola pracowników: Pozwala na dokładne weryfikowanie czasu pracy i działań operatorów.
• Generowanie cennych danych: Technologia GNSS w rolnictwie generuje cenne dane, które dostarczają praktycznych informacji do zarządzania gospodarstwem.

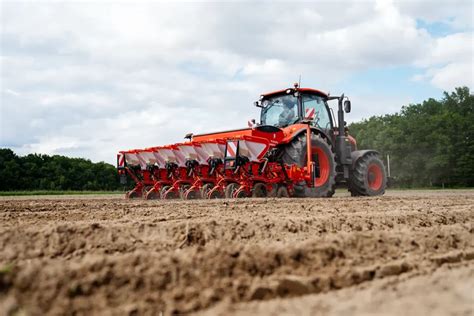

Rodzaje systemów GPS do siewu i innych prac

Wybór odpowiedniego systemu GPS do maszyn rolniczych zależy od wielkości gospodarstwa, rodzaju wykonywanych prac oraz oczekiwanej dokładności.

Podstawowe systemy nawigacji równoległej

Dla niewielkiej ilości ziemi uprawnej w zupełności wystarczy jeden z najprostszych systemów dostępnych na rynku, bazujący np. na darmowym sygnale lokalizacyjnym DGPS (różnicowy GPS). Kosztują one zaledwie kilka tysięcy złotych i zawierają antenę, odbiornik, a także specjalny tablet z oprogramowaniem dostarczonym przez producenta. Czasami w użyciu jest zwyczajna aplikacja mobilna. Wadą jest fakt, że nie znajdziemy tu możliwości automatycznego kierowania, a dokładność wynosi w granicach 20-30 cm.

Zaawansowane systemy z autosterowaniem

W przypadku dużego gospodarstwa rolnego, w którym mamy do czynienia z przynajmniej kilkudziesięcioma hektarami, ręczne prowadzenie traktora byłoby zadaniem mało komfortowym. Znaczne ułatwienie codziennej pracy przynosi wtedy system autosteer, czyli możliwość tzw. „jazdy bez trzymanki”. Operator zajmuje się jedynie kontrolą szybkości jazdy i parametrów życiowych ciągnika, a także uzupełnianiem materiału w maszynie wykorzystywanej do prac polowych. Dla najbardziej wymagających odpowiednim wyjściem będzie połączenie powyższego rozwiązania z mapowaniem pól, co pozwoli między innymi na samodzielne zawracanie traktora po wykonaniu każdego z przejazdów.

Wybór i instalacja systemu GPS do ciągnika

Przed zakupem systemu GPS do ciągnika warto zastanowić się, do jakich prac przede wszystkim będzie on wykorzystywany oraz wziąć pod uwagę założenia budżetowe. Rynek systemów nawigacyjnych rozwija się w kierunku większej dostępności i modularności, co pozwala rolnikowi zacząć od prostego prowadzenia równoległego, a następnie rozbudować zestaw o antenę RTK czy autosterowanie elektryczne lub hydrauliczne.

Instalacja i obsługa

Zastosowanie systemu GPS nie musi wiązać się ze znacznymi przeróbkami ciągnika. Najczęściej wystarczy jedynie zainstalowanie anteny na dachu oraz znalezienie miejsca na tablet w kabinie. W przypadku systemów z autosteer i mapowaniem pól użytkownik otrzymuje dodatkowo specjalną przystawkę do montażu pod kierownicą (lub całkowicie nową kierownicę). Posiada ona wbudowany silnik, za pomocą którego realizowane jest automatyczne skręcanie w trakcie jazdy. Montaż jest bardzo prosty, dlatego bez problemu można go przeprowadzić samodzielnie. Aby zmniejszyć obciążenie finansowe, warto skorzystać z dotacji z Funduszu Innowacyjnego.

Systemy monitoringu GPS są rozwiązaniem przydatnym dla każdego rolnika. Pomoże między innymi zabezpieczyć cenny sprzęt na wypadek kradzieży i lepiej zarządzać pracą w gospodarstwie. Im jednak szerzej zakrojona działalność, tym korzyści z inwestycji stają się większe. GPS do maszyn rolniczych będzie szczególnie pomocny dla tych gospodarstw, które dysponują kilkoma maszynami i/lub pracują na kilku różnych polach. Jest to też świetne rozwiązanie dla każdego rolnika, który zatrudnia pracowników i chce mieć lepszą kontrolę nad ich działaniami.

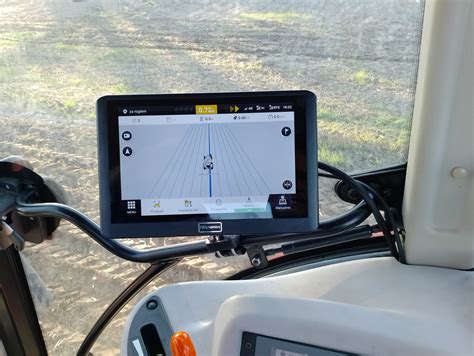

Wiodący producenci i dostępne rozwiązania

Na rynku dostępne są liczne rozwiązania systemów nawigacji GPS dla rolnictwa, oferowane przez różnych producentów, dostosowane do zróżnicowanych potrzeb i budżetów.

Trimble Agriculture

Marka Trimble Agriculture od lat pozostaje jednym z liderów rynku. Najnowsze terminale GFX-1060 i GFX-1260 działają na platformie Precision-IQ, która zapewnia szybkie działanie i intuicyjną obsługę. W połączeniu z odbiornikiem NAV-900, obsługującym wszystkie główne konstelacje GNSS, system osiąga centymetrową dokładność RTK. Rolnicy, którzy nie potrzebują pełnej korekcji RTK, mogą korzystać z usługi Trimble RTX.

John Deere

Nowa generacja terminali G5 i G5 Plus to odpowiedź John Deere’a na rosnące oczekiwania rolników. Ekrany o wysokiej rozdzielczości działają szybciej, a wersja Plus ma w standardzie licencje AutoTrac i Section Control. Zestaw z anteną StarFire 7000 wykorzystuje sygnał SF-RTK, osiągając dokładność przejazd-do-przejazdu około 2,5 cm i powtarzalność do pięciu lat.

Topcon

Topcon oferuje rozwiązania zarówno dla użytkowników indywidualnych, jak i producentów OEM. Linia konsol obejmuje XD i XD+ oraz popularne X25/X35, pracujące na systemie Horizon OS. W zależności od potrzeb możliwe są korekcje RTK, Atlas lub SBAS. System autosterowania AES-35 Electric Steering to kompaktowy napęd na kolumnie kierownicy, łatwy do przełożenia między ciągnikami. Dzięki integracji z Topcon Agriculture Platform (TAP) konsole zostały zaprojektowane tak, aby zapewnić rolnikom możliwość pełnej personalizacji funkcji, umożliwiając optymalizację inwestycji poprzez płacenie wyłącznie za potrzebne możliwości.

Raven Industries

Raven Industries, obecnie część koncernu CNH Industrial, ma w ofercie kompletny zestaw rozwiązań do prowadzenia i autosterowania. Centralnym punktem jest komputer polowy Viper 4+, który obsługuje prowadzenie, kontrolę sekcji i dokumentację. Mniejsze terminale CR7 i CR12 oferują funkcje nawigacji równoległej i mapowania oprysków.

Ag Leader

Ag Leader wprowadził nową linię wyświetlaczy InCommand Go 16 i InCommand Go 10. Oba terminale umożliwiają prowadzenie po linii AB, kontrolę sekcji, mapowanie plonów oraz zmienne dawkowanie. W zakresie kierowania marka oferuje dwa główne systemy: SteerCommand Z2 - zintegrowany kontroler do układów hydraulicznych/CAN oraz SteadySteer - napęd elektryczny montowany na kolumnie kierownicy. Dokładność zapewnia odbiornik GPS 7500, współpracujący z korekcjami WAAS, TerraStar i pełnym RTK. System AG1 Standard obsługuje różne typy linii prowadzenia, takie jak linie proste, zakrzywione, złożone, a także prowadzenie po skosie czy podczas pracy na stokach, idealnie sprawdzając się na małych polach, tarasach oraz terenach pagórkowatych.

FJDynamics

Marka FJDynamics zyskała w ostatnich latach ogromną popularność w Europie dzięki połączeniu solidności i atrakcyjnej ceny. Najbardziej znany system to FJD AT2 Auto Steer System - zestaw z kolorowym terminalem dotykowym, anteną GNSS/RTK i napędem elektrycznym kierownicy. Dzięki modularnej konstrukcji zestaw można łatwo przekładać między ciągnikami. FJDynamics oferuje również wersje hydraulicznego autosterowania, które zapewniają większą stabilność przy wyższych prędkościach roboczych.

CHC Navigation (CHCNAV)

Chiński producent CHCNAV (Shanghai Huace Navigation Technology) od kilku lat rozwija segment Agriculture, skupiony na uniwersalnych systemach autosterowania retrofit. CHCNAV jest jednym z kluczowych graczy oferujących kompleksowe rozwiązania zaprojektowane specjalnie dla rolnictwa precyzyjnego. Systemy te są kompatybilne z głównymi systemami GNSS, w tym GPS, BDS, GLONASS, Galileo i QZSS, a ich wydajność jest zwiększona dzięki obsłudze technik takich jak SPP, DGPS, RTK, E-PPP, H-PPP i SkyTrix.

Polska firma Navi-polska.pl specjalizuje się we wdrożeniach systemów CHCNAV z pełnym RTK i serwisem w kraju, oferując zarówno popularny NX510 SE, jak i najnowsze zestawy NX610 oraz NX612. Modele NX610 i NX612 to nowa generacja autosterowania o klasie odporności IP67, przeznaczona do pracy w trudnych warunkach zapylenia i wilgoci. Obsługa ISOBUS UT, AUX-N, TC-BAS, TC-SC i TC-GEO pozwala na pełną integrację z maszynami, a żyroskop z korekcją pochylenia kompensuje skłony w terenie. System umożliwia także przełączenie na opcję „skłon”, dostosowując algorytmy prowadzenia do nachylenia pola. Standardowa chmura Farm Master zapewnia dwukierunkową wymianę danych, telemetrię i narzędzia zarządzania gospodarstwem. Możliwa jest rozbudowa o czujnik rzędu, dodatkową antenę GNSS, kamery 360° czy kamerę AI do prowadzenia w rzędach i pracy z pielnikami.

Navpol

Polska firma Navpol specjalizuje się w rozwiązaniach GNSS RTK oraz systemach ISOBUS dla maszyn rolniczych. Flagowy model NF12 to 12,1-calowy terminal z Androidem i anteną RTK GNSS (dokładność 2,5 cm). Urządzenie umożliwia automatyczne prowadzenie, kontrolę sekcji i pełną obsługę maszyn w standardzie ISOBUS. Mniejszy model eLite 10 (10,1″) to kompaktowy zestaw z anteną GNSS RTK, oferujący możliwość autosterowania i zdalnych aktualizacji LTE. To rozwiązanie dla gospodarstw, które chcą pracować z precyzją RTK, ale w prostszej i tańszej konfiguracji.

TractorNavigator 9″

System TractorNavigator 9″ to zestaw z zewnętrzną magnetyczną anteną GNSS (GPS, Beidou, GLONASS, Galileo, QZSS) i standardową dokładnością ±60 cm. Zapewnia centymetrową dokładność (±2,5 cm) po zastosowaniu korekcji RTK, eliminując błędy ludzkie o 95%. Automatyczne kierowanie, inteligentna optymalizacja ścieżek i funkcja U-TURN maksymalizują wydajność i oszczędności (do 30% paliwa). Zestaw zawiera kierownicę z silnikiem, tablet 10″ i kamerę AHD.

agroOSA

Również polskim rozwiązaniem na rynku jest agroOSA, system nawigacji z własnym oprogramowaniem oferujący unikatowe rozwiązania: prędkość prowadzenia od 25 m/h, pobieranie działek z GUGiK, odczyt danych CAN (m.in. podnośnik), sterowanie SC i VRA również dla starszych sterowników maszyn. agroOSA nawiguje za pomocą dokładanego bloku hydrauliki, a dla ciągników fabrycznie gotowych do autokierowania w oparciu o własne sterowniki CAN. Dokładność wyznaczania drogi przejazdu wykonywana jest z precyzją do +/- 2 cm. Maksymalny dystans do bazy RTK to 30 - 40 km.

Agripilot

Agripilot to polski producent uniwersalnych systemów prowadzenia i autosterowania. Podstawowy zestaw 710S + antena Skyview 2500 oferuje dokładność 10-25 cm, co w zupełności wystarcza przy opryskach, nawożeniu czy uprawie. Kompaktowy ekran 7″ i proste menu sprawiają, że to idealne rozwiązanie na start w rolnictwie precyzyjnym. Model 1110S RTK + Skyview 2500 to już system o dokładności 2,5 cm, wykorzystujący korekcję RTK i pełną obsługę GNSS (GPS, GLONASS, Galileo, Beidou). Terminal 10,1″ można rozbudować o autosterowanie elektryczne lub hydrauliczne, co pozwala osiągnąć precyzję klasy „hands-free”.

FieldBee

FieldBee oferuje przystępne cenowo rozwiązania GPS-RTK dla małych i średnich gospodarstw. Pakiet PowerGuide zapewnia prowadzenie ręczne po linii AB (z możliwością aktualizacji do RTK), a PowerSteer wprowadza autosterowanie „hands-free” z dokładnością RTK około 2,5 cm. Zestawy bazują na aplikacji Android (terminal mobilny), obsługują U-Turn i mogą korzystać z bazy FieldBee lub korekcji NTRIP.

DIY AgOpenGPS

Dla osób z zacięciem technicznym dostępne są kompletne pakiety i części do samodzielnej budowy autoprowadzenia opartego na oprogramowaniu AgOpenGPS, takie jak anteny RTK, sterowniki, wiązki i uchwyty.

Przyszłość GPS w rolnictwie

Przyszłość GNSS w rolnictwie obraca się wokół zwiększonej automatyzacji i integracji danych. Pojazdy autonomiczne, technologia dronów i analizy oparte na sztucznej inteligencji będą współpracować z systemami GNSS, tworząc nową generację autonomicznych maszyn rolniczych. Technologia GNSS, w tym GPS, zasadniczo zmieniła sposób, w jaki uprawiamy żywność i zarządzamy zasobami w rolnictwie. Oferując precyzję, oszczędność czasu i zrównoważony rozwój, GNSS stał się niezbędnym narzędziem dla współczesnych rolników.
