Traktorki ogrodnicze Gutbrod, choć cenione za swoją solidność i funkcjonalność, często bywają przedmiotem modyfikacji, które mogą prowadzić do problemów z instalacją elektryczną. Właściciele tych maszyn nierzadko stają przed wyzwaniem przywrócenia fabrycznego stanu instalacji, zwłaszcza w zakresie układu zapłonowego i ładowania akumulatora.
Charakterystyczne problemy z instalacją elektryczną w traktorkach Gutbrod

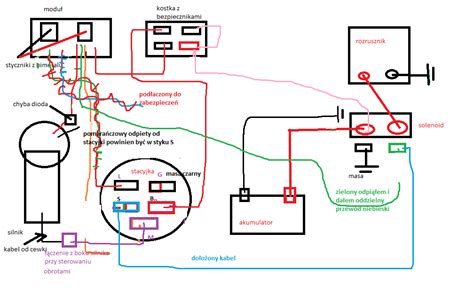

Wielu użytkowników traktorków Gutbrod, takich jak model 1010, napotyka na problemy wynikające z nieprofesjonalnych przeróbek instalacji elektrycznej. Typowe usterki obejmują:
- Brak ładowania akumulatora: Często wynika z nieprawidłowego podłączenia alternatora, np. odciętego przewodu masowego lub braku regulatora napięcia.
- Problem z gaszeniem silnika: W niektórych przypadkach jedyną metodą na zgaszenie traktorka jest załączenie ssania, co świadczy o nieprawidłowym działaniu układu odcinania zapłłonu.
- Nieprawidłowe napięcie na alternatorze: Obserwuje się napięcie rzędu 20V na gnieździe alternatora, co bez obciążenia lub regulatora napięcia jest nieprawidłowe.
- Brak zasilania cewki zapłonowej: Traktorek działa bez problemu, co sugeruje ukryte źródło zasilania, lecz brak możliwości zlokalizowania zasilania cewki.
Rozwiązania problemów z ładowaniem i zapłonem
Układ ładowania
Aby przywrócić prawidłowe ładowanie akumulatora, można zastosować następujące rozwiązania:
- Moduł prostownik-regulator napięcia: Wielu użytkowników stosuje moduły z chińskich skuterów. W przypadku cewki ładowania bezmasowej, jeden przewód podłącza się do masy, drugi do regulatora. Dalsze połączenia zależą od zastosowanego regulatora, zazwyczaj obejmują masę i wyjście plus do akumulatora.
- Regulator napięcia: Napięcie około 20V na gnieździe alternatora bez obciążenia wskazuje na konieczność zamontowania regulatora napięcia. Wyjście z regulatora powinno być podłączone do akumulatora, najlepiej z zabezpieczeniem w postaci bezpiecznika.
Układ zapłonowy i gaszenie silnika
Rozwiązanie problemu z gaszeniem traktorka często wiąże się z identyfikacją i naprawą układu zapłonowego, który prawdopodobnie wykorzystuje cewkomoduł, podobnie jak w mniejszych silnikach kosiarek czy pił.
- Elektrozawór paliwa: Możliwe jest dodanie elektrozaworu paliwa, który odcina dopływ paliwa przy braku zasilania +12V. Należy go podłączyć do przewodu czarnego z żółtym paskiem.
- Przerwanie przewodu gaszenia: Częstym problemem jest przerwanie przewodu gaszenia przy samym silniku, prowadzące od cewkomodułu do wiązki instalacji.
- Moduł zapłonowy: W niektórych modelach zapłon jest realizowany przez moduł tranzystorowany (np. A1), który jest niezbędny do powstawania iskry.
- Zabezpieczenia: Gaszenie może być realizowane przez przekaźnik na płytce modułu sterującego. Ważne jest sprawdzenie obwodu bezpieczeństwa, wszystkich wyłączników przy mechanizmie opuszczania kosiska oraz samego sprzęgła. Traktor może mieć czujnik na fotelu operatora lub czujnik zamontowanego kosza do trawy.
- Cewka zapłonowa: W starszych silnikach Gutbrod z lat 70., gdzie cewka zapłonowa jest po zewnętrznej stronie koła magnesowego, a wewnątrz koła osadzony iskrownik, problemy ze słabą iskrą mogą wynikać z uszkodzenia cewki. W przypadku braku dostępności oryginalnej cewki, istnieje możliwość jej przewinięcia lub przerobienia zapłonu na bateryjny, co jednak rodzi problem z ładowaniem akumulatora.
Moduł Łutututu! Czyli moduł z regulowaną odcinką zapłonu
Dodatkowe modyfikacje i ulepszenia
Właściciele Gutbrodów często chcą rozbudować instalację o dodatkowe elementy, takie jak:
- Światła: Ponowne podłączenie świateł wymaga sprawdzenia oryginalnych schematów lub stworzenia nowej, prostej instalacji, uwzględniającej przekaźniki i bezpieczniki.
- Woltomierz i amperomierz: Umożliwiają monitorowanie stanu akumulatora i układu ładowania.
- Elektrozawór paliwa: Zapewnia wygodne i bezpieczne gaszenie silnika.
- Moduł kontroli elektrolitu: Niektóre akumulatory posiadają czujniki, które można wpiąć w instalację traktorka, aby sygnalizować niski poziom elektrolitu.
Charakterystyka traktorków Gutbrod (seria 2000)

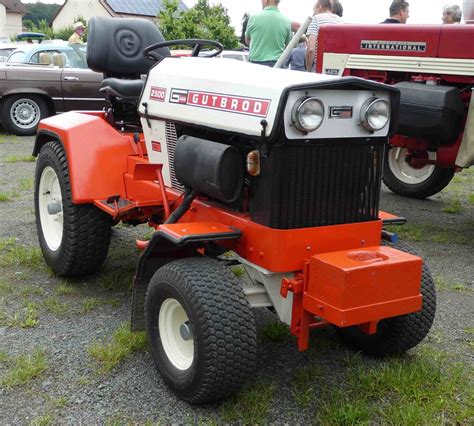

Traktorki Gutbrod, w szczególności seria 2000 (np. model 2500), to niemieckie maszyny głównie komunalne, choć łatwo je przystosować do pracy na roli. Były produkowane z silnikami benzynowymi Renault 4 (np. o pojemności 845 ccm i mocy 20 KM przy 3000 obr/min) oraz silnikami diesla Kuboty Z851. Istniały również wersje z napędem na 4 koła.
Typowe parametry Gutbroda 2500:
- Wymiary: Długość 205cm, szerokość 95cm, wysokość 100cm.
- Waga: Około 500kg.
- Koła: Przednie 8 cali, tylne 15 cali.
- Skrzynia biegów: 4 biegi do przodu + wsteczny (wersje z reduktorem miały 8 biegów do przodu i 2 wsteczne).
- Prędkość maksymalna: 20 km/h.
- Wałek odbioru mocy (WOM): Dwie prędkości tylnego wałka (zależny i niezależny od prędkości jazdy), wyjścia wałka do napędu osprzętu z przodu i pod spodem.
- Dodatkowe wyposażenie: Blokada tylnego mostu, podnośnik hydrauliczny, przednie wyjście do osprzętu.
Do Gutbrodów dostępny był szeroki osprzęt, taki jak pługi (do orania, do śniegu), kosiarki, glebogryzarki, radła, zamiatarki, syparki, czy pługi wirnikowe.
Poszukiwanie schematów elektrycznych
Znalezienie oryginalnych schematów elektrycznych do starszych modeli traktorków, w tym Gutbrod, bywa trudne. Często użytkownicy muszą polegać na własnych pomiarach, obserwacjach oraz poradach innych pasjonatów. W niektórych przypadkach możliwe jest adaptowanie schematów z podobnych maszyn lub tworzenie własnych, uproszczonych instalacji.
W przypadku braku schematu, warto poszukać serwisówek z dokładnymi opisami lub skorzystać z doświadczeń społeczności internetowych, gdzie często udostępniane są zdjęcia połączeń i rozwiązania problemów. Podstawą jest akumulator, stacyjka, rozrusznik i alternator.
