Bezpieczna eksploatacja każdego wózka widłowego jest możliwa tylko wtedy, gdy posiada on prawidłowo działający układ hamulcowy. Od stanu technicznego hamulców w dużej mierze zależy bezpieczeństwo pracy operatorów wózków widłowych. Hamulce w wózku widłowym odgrywają kluczowe znaczenie dla bezpieczeństwa operatora i sprawnej pracy magazynu. Odpowiadają za stabilność i skuteczne zatrzymanie pojazdu, dlatego muszą działać bez zarzutu nawet w trudnych warunkach. Wiedza na temat tego, jakie są hamulce w wózku widłowym i jak o nie dbać, pozwala uniknąć wypadków i kosztownych przestojów.
W każdym wózku widłowym obecne są dwa niezależne układy hamulcowe. Układ hamulcowy wózka widłowego wygląda podobnie do takiego, który można spotkać w wielu innych pojazdach. Są to hamulce zasadnicze oraz postojowe.
Rodzaje Hamulców w Wózkach Widłowych
Hamulec Zasadniczy (Nożny)
Hamulec zasadniczy wózka widłowego jest powszechnie nazywany hamulcem nożnym. Jest on głównym systemem hamulcowym i jest uruchamiany za pomocą układu hydraulicznego wózka. Po naciśnięciu pedału uruchamia się pompa hydrauliczna, która przy pomocy przewodów tłoczy do cylindrów płyn lub olej hydrauliczny. Wówczas to tłoki cylinderków dociskają szczęki lub klocki do ruchomej części hamulca. W każdym układzie hamulcowym wykorzystywany jest wzmacniacz nacisku „serwo”, dzięki któremu operator nie musi używać zbyt dużej siły w chwili hamowania. Hamulec zasadniczy służy do spowalniania prędkości jazdy poruszającego się wózka oraz do jego zatrzymywania się.
Hamulec Postojowy (Pomocniczy/Ręczny)
W każdym wózku widłowym znajduje się także hamulec postojowy, który jest powszechnie zwany pomocniczym lub ręcznym. Służy on do unieruchomienia wózka oraz do zabezpieczenia go przed poruszaniem się. Jest on uruchamiany przy pomocy cięgien lub stalowych lin, które zaciskają się i dociskają w ten sposób szczęki do bębna. Hamulec postojowy wózka widłowego może być również wyposażony w automatyczny mechanizm.
Automatyczny hamulec postojowy składa się z kilku elementów:
- Czujnik siedzenia, który wykrywa, czy kierowca siedzi na siedzeniu.
- Przełącznik parkowania, umożliwiający kierowcy włączenie lub wyłączenie hamulca postojowego.
- Zegar, umożliwiający sterownikowi sprawdzenie, czy kierowca nie opuszcza siedzenia kierowcy przez określony czas.
- Sterownik, który uruchamia elektromagnes w celu aktywowania hamulca postojowego, gdy wykryje, że kierowca nie opuszczał siedzenia kierowcy przez dłuższy czas niż ustalony okres czasu oraz zwalnia hamulec postojowy natychmiast po wydaniu przez kierowcę sygnału o siedzeniu.
Technologie Hamulców Postojowych
Istnieje kilka różnych technologii związanych z działaniem hamulca postojowego wózka widłowego, w tym:
- Hamulec elektromagnetyczny: Wykorzystuje siłę elektromagnetyczną do hamowania.

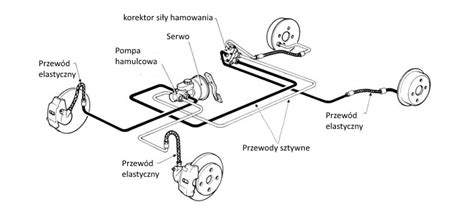

- Hydrauliczny układ hamulcowy: Składa się głównie z pedału hamulca, głównej pompy hamulcowej, przewodu hamulcowego, pomocniczej pompy hamulcowej, szczęki hamulcowej i bębna hamulcowego. Gdy kierowca wciśnie pedał hamulca, tłok w głównej pompie hamulcowej poruszy się, przepychając płyn hamulcowy przez przewód olejowy dopływający do kół pomocniczej pompy hamulcowej.
- Podciśnieniowy układ hamulcowy: Poprzez cylinder pod ciśnieniem i pompę próżniową zwiększa siłę hamowania. Gdy kierowca wciśnie pedał hamulca, pompa próżniowa wytwarza podciśnienie, które zmniejsza objętość powietrza w cylindrze wspomagającym i zwiększa ciśnienie.
- Hydrostatyczny układ odzyskiwania energii hamowania: Układ ten, przeznaczony dla hydrostatycznych wózków widłowych, ma na celu uzupełnienie hamulca kroczącego poprzez zawór nadmiarowy hamulca w procesie odzyskiwania energii.
Hamulce Tarczowe, Bębnowe i Mokre Układy
W zależności od budowy oraz modelu wózka widłowego mogą być w nim obecne hamulce tarczowe lub bębnowe. Układ tarczowy działa poprzez tarcie klocków o tarczę, a w przypadku układu bębnowego istotną rolę pełnią szczęki. W ostatnim czasie coraz rzadziej są stosowane w tych urządzeniach hamulce taśmowe. Spotkać można również systemy hydrauliczne i pneumatyczne, które pozwalają na bardziej precyzyjne dozowanie siły hamowania.
Często stosowane są także mokre hamulce, gdzie system zamknięty jest w kąpieli olejowej. Powoduje to, że elementy cierne są lepiej chłodzone, co znacząco wydłuża ich żywotność i zmniejsza ryzyko przegrzania.
Specyfika Hamulców w Wózkach Widłowych Komatsu CX50
Wózki spalinowe serii KOMATSU CX50 są jednymi z najbardziej trwałych i kompaktowych wózków z tej serii na świecie, spełniając wszystkie wymagania eksploatacyjne. Ich niezawodność polega na znacznym przedłużeniu żywotności urządzeń poprzez zastosowanie unikalnych projektów i konstrukcji.
Seria CX50 została wyposażona w mokre hamulce tarczowe. Ich uszczelnienie olejem ogranicza dostęp pyłu i zapewnia trwałe, wodoodporne funkcjonowanie. Dodatkowo zastosowanie zaworu kontrolującego siłę hamowania pozwala na bardzo precyzyjne przekazanie ciśnienia z i do pedała hamulcowego, co w znacznym stopniu usprawnia czułość całego układu hamulcowego.
W wózkach Komatsu zachowanie bilansu cieplnego podczas operowania ciężkimi ładunkami znacznie poprawia wydajność. Unikalna budowa osłony i przeciwwagi koncentruje kierunek napływu chłodnego powietrza w stronę chłodnicy i umożliwia jego zwiększony przepływ. Dodatkowo system chłodzenia i system hydrauliczny zaprojektowano tak, aby olej używany przez system hamulcowy przepływał przez chłodnicę oleju hamulcowego. KOMATSU gwarantuje niską awaryjność swoich wózków, którą zmniejszono o ponad 40%.
Różnice w Układach Hamulcowych w Zależności od Typu Wózka Widłowego
Istnieją znaczne różnice w konstrukcji układów hamulca postojowego pomiędzy różnymi typami wózków widłowych.
Wózki Elektryczne
W przypadku elektrycznych wózków widłowych, ponieważ źródłem zasilania jest silnik elektryczny, układ hamulca postojowego można zaprojektować przy użyciu technologii hamowania podobnej do tej stosowanej w pojeździe elektrycznym. Skuteczność hamowania można poprawić poprzez połączenie metod hamowania, w tym hamowania regeneracyjnego i hamowania wstecznego. Ponadto układ hamulcowy elektrycznego wózka widłowego może wykorzystywać również układ hydrauliczny i urządzenie hamujące, z konstrukcją wykorzystującą jednoprętowy cylinder hydrauliczny połączony z układem hydraulicznym elektrycznego wózka widłowego poprzez elektrozawór hamulca, co realizuje bezpieczeństwo czasowe i wygodę hamowania i zwalniania.
Wózki Ręczne i Spalinowe (Przeciwwagowe)
Układy hamulca postojowego ręcznych wózków widłowych opierają się bardziej na tradycyjnych mechanicznych metodach hamowania. Hamulce wózków widłowych z przeciwwagą (w tym ręcznych wózków widłowych) są przeważnie hamulcami typu szczękowo-bębnowego lub zaciskowo-tarczowego. Większość wózków widłowych o małym i średnim tonażu jest typu szczękowo-bębnowego i jest wyposażona w hamulce postojowe. Natomiast większość wózków widłowych o dużym tonażu należy do typu zaciskowo-tarczowego i są zazwyczaj wyposażone w centralny hamulec postojowy.
Konserwacja i Diagnostyka Układu Hamulcowego
Przeglądy, konserwacja oraz wymiana zużytych elementów hamulców to czynności, które powinny być systematycznie wykonywane w każdym wózku widłowym. Każdy prawidłowo użytkowany oraz regularnie serwisowany wózek zapewnia stuprocentowe bezpieczeństwo operatorowi oraz wszystkim pracownikom znajdującym się na terenie zakładu pracy.
Znaczenie Regularnych Kontroli
Bardzo ważne jest, aby hamulce były systematycznie kontrolowane. Należy zawsze przed rozpoczęciem pracy ruszyć wózkiem oraz gwałtownie zahamować na zaciągniętym hamulcu ręcznym. Wówczas to silnik powinien zgasnąć. Gdy wózek nie zareaguje w taki sposób, należy czym prędzej skorzystać z usług serwisu. Naprawa polega na wymianie tych elementów układu hamulcowego, które w wyniku eksploatacji wózka uległy zużyciu. Na serwis warto zdecydować się nawet w przypadku najmniejszego podejrzenia, że układ hamulcowy nie działa w prawidłowy sposób. Zbagatelizowanie tego problemu może być tragiczne w skutkach dla operatora sprzętu.
Bardzo ważne jest również to, aby regularnie kontrolować poziom płynu w układzie hamulcowym. Przy zaciągniętym hamulcu ręcznym należy ruszyć. W takiej sytuacji silnik wózka widłowego powinien zgasnąć. Z kolei płyn hamulcowy jest konieczny w czasie sprawdzania hamulca nożnego. Następnie, operator rusza i gwałtownie wciska hamulec, co powinno spowodować natychmiastowe zatrzymanie się pojazdu.
Wózki widłowe z mokrym układem hamulcowym wymagają okresowej wymiany oleju, który odpowiada za smarowanie i chłodzenie elementów ciernych. Brak konserwacji prowadzi do przegrzania i utraty skuteczności hamowania.
Prawidłowa Obsługa Hamulca Postojowego
Aby prawidłowo obsługiwać układ hamulca postojowego wózków widłowych i zapewnić bezpieczeństwo, należy przede wszystkim poznać zasadę działania hydraulicznego układu hamulcowego oraz najczęściej spotykane usterki i sposoby ich usuwania.
- Sprawdź efektywną pozycję roboczą hamulca: Hamulec postojowy, podobnie jak pedał hamulca jezdnego, ma wolną przestrzeń. Układ parkowania powinien znajdować się w normalnej pozycji hamowania, gdy klamka jest podniesiona do ¾ pozycji pełnego skoku.
- Konserwacja i rozwiązywanie problemów: Normalne działanie układu hamulcowego ze wspomaganiem hydraulicznym wózków widłowych ma kluczowe znaczenie. Dlatego konieczne są regularne przeglądy i konserwacja. Identyfikując czynniki powstawania typowych problemów z awariami i eliminując je, można zapewnić niezawodną gwarancję normalnego użytkowania wózków widłowych.
- Ulepsz układ hamulcowy: W miarę rozwoju technologii udoskonalenia układu hamulcowego wózka widłowego stanowią kluczowy element zapewnienia bezpieczeństwa. Na przykład tradycyjne układy hamulcowe mogą wymagać podzespołów, takich jak sprężarki powietrza, zawory kombinowane z separatorem oleju i wody itp., aby realizować funkcję hamowania.
- Rozwój urządzeń zabezpieczających: W celu dalszej poprawy bezpieczeństwa wózków widłowych rozwój metod monitorowania opartych na kurtynach świetlnych i skanerach laserowych może skutecznie zapobiegać wypadkom kolizyjnym lub zmiażdżeniowym, gdy kierowcy podczas jazdy wyciągają kończyny poza kabinę.
Prawidłowe działanie układu hamulca postojowego wózka widłowego w celu zapewnienia bezpieczeństwa rozpoczyna się od sprawdzenia efektywnej pozycji roboczej hamulca, regularnej konserwacji i rozwiązywania problemów, skupienia się na ulepszeniach układu hamulcowego oraz wykorzystania zaawansowanych urządzeń zabezpieczających w celu zapobiegania potencjalnym zagrożeniom bezpieczeństwa.
Film instruktaowy jazdy na wózku widłowym cz. I
Najczęstsze Awarie i Sposoby Ich Naprawy
Typowe awarie układu hamulca postojowego wózka widłowego obejmują głównie słabe hamowanie, hamowanie niezsynchronizowane, zużycie i uszkodzenie układu hamulcowego i tak dalej. Naprawa hamulca w wózku widłowym powinna być przeprowadzana wyłącznie przez wykwalifikowanych techników znających się na specyfice tego typu pojazdów. Przed rozpoczęciem naprawy, należy zidentyfikować rodzaj usterki.
- Słabe hamowanie: Słabe hamowanie wózka widłowego może objawiać się ciężkim wciśnięciem pedału hamulca. Chociaż można użyć większej siły do hamowania, prędkość obrotowa silnika zostanie przyspieszona, a z rury wydechowej pojawi się specyficzny zapach dymu, powodując znaczne zmniejszenie skuteczności hamowania. W takim przypadku przyczyną może być wewnętrzny wyciek we wzmacniaczu podciśnienia, powodujący spalanie płynu hamulcowego przez silnik.
- Asynchronia hamowania: Problem asynchronii hamowania poważnie wpływa na wydajność i bezpieczeństwo wózków widłowych, co objawia się nierównomierną szybkością reakcji jednej lub obu stron hamulca. Przyczyną tego problemu może być niewłaściwa regulacja układu hamulcowego lub nierównomierne zużycie podzespołów.
- Zużycie i uszkodzenie układu hamulcowego: Zużycie i uszkodzenie układu hamulcowego spowodowane jest zużyciem i uszkodzeniem jego części, co bezpośrednio wpływa na skuteczność hamowania wózka widłowego. Na przykład zużycie klocków ciernych, uszkodzenie tarczy hamulcowej itp. doprowadzi do pogorszenia skuteczności hamowania. Podczas naprawy należy wymienić zużyte lub uszkodzone części, takie jak klocki cierne, tarcze hamulcowe itp. Jeśli chodzi o hamulec pomocniczy wózka widłowego, może być konieczna wymiana kabli, dźwigni lub mechanizmów zabezpieczających.
- Konserwacja: Aby zapobiec występowaniu powyższych awarii, bardzo ważna jest regularna konserwacja. Przed opuszczeniem pojazdu należy przeprowadzić kontrolę wzrokową, obejmującą sprawdzenie urządzenia wspomagającego siłę hamowania głównego cylindra hamulcowego, regulatora ciśnienia hamowania, zacisku hamulcowego, pomocniczej pompy hamulcowej pod kątem wycieków i uszkodzeń oraz przewodu elastycznego pod kątem zniekształceń.
Na serwis wózka widłowego najlepiej zdecydować się nawet w przypadku najmniejszego podejrzenia, że hamulce nie działają prawidłowo, ponieważ ich uszkodzenie może być tragiczne w skutkach. Każdy wózek widłowy powinien przechodzić przez wszystkie możliwe przeglądy w celu zapewnienia bezpieczeństwa dla operatora jak i pracowników znajdujących się w danym zakładzie pracy.
Rola Operatora w Bezpieczeństwie Hamowania
Znajomość sprzętu, na którym pracuje się na co dzień jest bardzo ważna, w celu zrozumienia jego właściwego funkcjonowania oraz realnej oceny jego możliwości. Sprawnie działający wózek widłowy powinien posiadać przede wszystkim wydolny układ hamulcowy wózka widłowego. Bez tego nie ma mowy o bezpiecznym prowadzeniu wózka.
Częstym błędem jest zbyt gwałtowne hamowanie, które prowadzi do szybszego zużycia szczęk lub tarcz. Inny problem to brak wiedzy, w jaki sposób sprawdzić hamulec zasadniczy w wózku widłowym w warunkach magazynowych - operatorzy często pomijają ten element podczas codziennej kontroli technicznej. Równie niebezpieczne jest zaniedbywanie hamulca ręcznego - niewielka usterka może spowodować stoczenie się pojazdu z ładunkiem.
W wielu wózkach stosuje się dwa pedały hamulca, co bywa zaskoczeniem dla początkujących operatorów. Jeden z nich odpowiada za zatrzymanie, a drugi za tzw. hamulec manewrowy, który ułatwia precyzyjne operowanie pojazdem przy niskich prędkościach. Obydwa pedały współpracują ze sobą w celu zapewnienia bezpiecznej jazdy i dokładnego kontrolowania pojazdu.
