Wózki widłowe, będące podstawowymi urządzeniami do transportu bliskiego ładunków o znacznej masie, są nieodłącznym elementem wyposażenia każdego magazynu, sklepów wielkopowierzchniowych czy zakładów produkcyjnych. Aby spełniały wszystkie standardy bezpieczeństwa, muszą być wyposażone w skuteczny układ hamulcowy.
Znaczenie Układu Hamulcowego w Wózku Widłowym
Sprawnie działający wózek widłowy powinien posiadać przede wszystkim wydolny układ hamulcowy. Bez tego nie ma mowy o bezpiecznym prowadzeniu wózka. Układy hamulcowe odgrywają kluczową rolę z punktu widzenia bezpieczeństwa maszyny, operatora, a także ludzi i obiektów znajdujących się w jego pobliżu. Niesprawność tych układów stanowi poważne zagrożenie, szczególnie gdy wózek jest załadowany.
Niektóre elementy w wózkach widłowych powinny być sprawdzane znacznie częściej niż przy okresowych przeglądach. Do tych części należą między innymi elementy układu hamulcowego, które podlegają wielu kontrolom. Uszkodzenie jakiejkolwiek z nich może wiązać się z niebezpieczeństwem dla operatora wózka widłowego. Elementy te powinny być wymieniane w momencie zużycia, gdyż nie są to części, które mogą działać bezterminowo. Ważne jest także dbanie o jakość części, co w dużej mierze zależy od wiedzy operatora.
Rodzaje Hamulców w Wózkach Widłowych
W konstrukcji wózka widłowego wyróżnić można dwa główne rodzaje hamulców, które współpracują ze sobą w celu zapewnienia bezpiecznej jazdy i dokładnego kontrolowania pojazdu.
Hamulec Zasadniczy (Nożny)

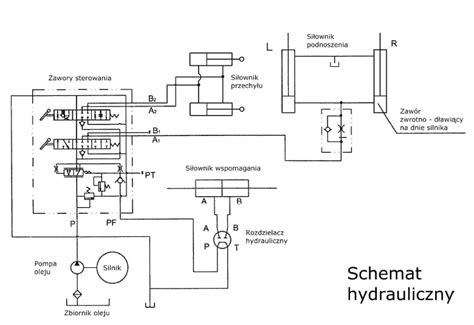

Hamulec zasadniczy wózka widłowego, zwany również hamulcem nożnym, jest głównym systemem hamulcowym, aktywowanym przez naciskanie pedału hamulca przez operatora. Służy on do kontroli prędkości wózka oraz jego zatrzymywania podczas jazdy. Jego uruchomienie odbywa się przy udziale układu hydraulicznego wózka widłowego. W momencie nacisku pedału hamulca załącza się pompa hydrauliczna, a tłoczony płyn hydrauliczny trafia następnie do cylindrów hydraulicznych.
Hamulec Postojowy (Ręczny, Pomocniczy)
Hamulec postojowy, znany również jako hamulec ręczny lub pomocniczy, pełni kluczową rolę w zabezpieczaniu wózka widłowego przed niekontrolowanym przemieszczeniem się, gdy nie jest używany. Operator zaciąga hamulec ręczny, aby unieruchomić wózek, i zwalnia go, gdy chce ponownie uruchomić pojazd. Jego zastosowanie jest szczególnie istotne w momentach takich jak zakończenie pracy i parkowanie, zatrzymanie się na pochyłym terenie lub podczas tankowania wózków napędzanych silnikami Diesla. Mechanizm ten działa na zasadzie podobnej do tej w samochodach osobowych, wykorzystując układ złożony ze specjalnych cięgien lub lin stalowych oraz bębna montowanego zazwyczaj na tylnej osi.
Inne Typy Hamulców
W zależności od konstrukcji pojazdu i jego przeznaczenia, można wyróżnić różne rodzaje hamulców w wózku widłowym:
- Hamulce bębnowe: Najczęściej spotykane, działające poprzez nacisk szczęk hamulcowych na wewnętrzną powierzchnię bębna. Jest to rozwiązanie popularne ze względu na prostotę konstrukcji i niskie koszty eksploatacji.
- Mokre hamulce: W tym przypadku system zamknięty jest w kąpieli olejowej, co powoduje, że elementy cierne są lepiej chłodzone. To znacząco wydłuża ich żywotność i zmniejsza ryzyko przegrzania. Wózki widłowe z mokrym układem hamulcowym wymagają okresowej wymiany oleju, który odpowiada za smarowanie i chłodzenie elementów ciernych. Brak konserwacji prowadzi do przegrzania i utraty skuteczności hamowania.
- Systemy hydrauliczne i pneumatyczne: Pozwalają na bardziej precyzyjne dozowanie siły hamowania.
Zaawansowane Technologie Hamulca Postojowego
Istnieje kilka różnych technologii związanych z działaniem hamulca postojowego wózka widłowego, w tym automatyczne systemy oraz specyficzne mechanizmy.
Hamulec postojowy wózka widłowego, w niektórych modelach, może być zintegrowany z automatycznym hamulcem postojowym. Urządzenie to składa się z czujnika siedzenia, który wykrywa, czy kierowca siedzi na siedzeniu, przełącznika parkowania umożliwiającego kierowcy włączenie lub wyłączenie hamulca postojowego, zegara monitorującego czas, przez jaki kierowca nie opuszcza siedzenia, oraz sterownika. Sterownik uruchamia elektromagnes w celu uruchomienia hamulca postojowego, gdy wykryje, że kierowca nie opuszczał siedzenia przez dłuższy czas niż ustalony okres czasu, oraz natychmiast zwalnia hamulec postojowy, gdy kierowca da sygnał o zajęciu siedzenia.
Zasada działania hamulca postojowego może obejmować następujące technologie:
- Hamulec elektromagnetyczny: Urządzenie wykorzystujące siłę elektromagnetyczną do hamowania.
- Hydrauliczny układ hamulcowy: Składa się głównie z pedału hamulca, głównej pompy hamulcowej, przewodu hamulcowego, pomocniczej pompy hamulcowej, szczęki hamulcowej i bębna hamulcowego. Gdy kierowca wciśnie pedał hamulca, tłok w głównej pompie hamulcowej poruszy się, przepychając płyn hamulcowy przez przewód olejowy dopływający do kół pomocniczej pompy hamulcowej.
- Podciśnieniowy układ hamulcowy: Wykorzystuje cylinder pod ciśnieniem i pompę próżniową w celu zwiększenia siły hamowania. Gdy kierowca wciśnie pedał hamulca, pompa próżniowa wytwarza podciśnienie, które zmniejsza objętość powietrza w cylindrze wspomagającym i zwiększa ciśnienie.
- Hydrostatyczny układ odzyskiwania energii hamowania: Układ ten, przeznaczony dla hydrostatycznych wózków widłowych, ma na celu uzupełnienie hamulca kroczącego poprzez zawór nadmiarowy hamulca w procesie odzyskiwania energii.
Zasada działania hamulca postojowego wózka widłowego obejmuje szeroki zakres technologii i metod, od tradycyjnego hamowania mechanicznego po nowoczesne technologie odzyskiwania energii, z których każda ma swoje specyficzne scenariusze zastosowania i zalety.
Kontrola i Diagnostyka Układu Hamulcowego
Regularne sprawdzanie i konserwacja układu hamulcowego są kluczowe dla bezpieczeństwa i niezawodności wózka widłowego.
Obowiązki Operatora i Przeglądy
Pojazdy powinny przechodzić nie tylko cykliczne przeglądy okresowe, ale również powinny być sprawdzane przez operatorów na bieżąco. Wprowadzenie takich zmian może jawnie przyczynić się do zwiększenia bezpieczeństwa, a co za tym idzie - komfortu pracy operatora wózka widłowego.

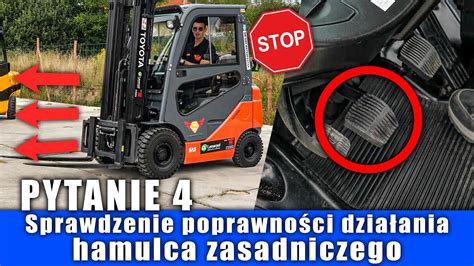

Jak Sprawdzić Hamulec Zasadniczy (Nożny)
Płyn hamulcowy jest konieczny w czasie sprawdzania hamulca nożnego. Aby sprawdzić hamulec zasadniczy, operator rusza i gwałtownie wciska hamulec. To powinno spowodować natychmiastowe zatrzymanie się pojazdu. Pierwszym krokiem w diagnostyce jest zwrócenie uwagi na sygnały ostrzegawcze; jeśli pedał wpada zbyt głęboko, może to oznaczać konieczność odpowietrzenia układu.
Jak Sprawdzić Hamulec Postojowy (Ręczny)
Sprawność hamulca postojowego w wózkach widłowych można sprawdzić na kilka sposobów. Jednym z nich jest próba ruszenia przy zaciągniętym hamulcu ręcznym. W takiej sytuacji silnik wózka widłowego powinien zgasnąć.
Regularne sprawdzanie działania hamulca pomocniczego w wózku widłowym jest obowiązkowe, zwłaszcza podczas pracy na wzniesieniach, aby uniknąć sytuacji, w których wózek mógłby nieoczekiwanie zacząć zjeżdżać lub stracić stabilność.
Aby przeprowadzić testowanie hamulca pomocniczego, należy:
- Wybrać odpowiednie wzniesienie, które nie przekroczy maksymalnego kąta nachylenia określonego przez producenta w instrukcji obsługi wózka widłowego.
- Upewnić się, że wzniesienie jest wystarczająco łagodne, aby test mógł przebiec w sposób miarodajny i bezpieczny.
- Załadować wózek widłowy i podnieść ładunek na odpowiednią wysokość.
- Wjechać na wzniesienie, aby rozpocząć testowanie hamulca pomocniczego.
- Kiedy wózek widłowy znajduje się na wzniesieniu, włączyć hamulec pomocniczy i dokładnie obserwować jego działanie.
Jeśli hamulec działa prawidłowo, wózek nie zacznie zjeżdżać i nie będzie problemu z jego stabilnością. Koła wózka muszą utrzymywać kontakt z podłożem przez cały czas, a wózek nie może zacząć się ślizgać. Jeśli podczas testu hamulec pomocniczy działa bez zarzutu i wózek pozostaje stabilny, można uznać, że jest w pełni sprawny.
Prawidłowa obsługa układu hamulca postojowego i zapewnienie bezpieczeństwa wymaga również sprawdzenia efektywnej pozycji roboczej hamulca. Układ parkowania powinien znajdować się w normalnej pozycji hamowania, gdy klamka jest podniesiona do ¾ pozycji pełnego skoku.
Dwa Pedały Hamulca w Wózku Widłowym
W wielu wózkach stosuje się dwa pedały hamulca, co bywa zaskoczeniem dla początkujących operatorów. Jeden z nich odpowiada za zatrzymanie, a drugi za tzw. hamulec manewrowy, który ułatwia precyzyjne operowanie pojazdem przy niskich prędkościach.
Najczęstsze Awarie i Serwis Układu Hamulcowego
Jak każdy mechanizm, układ hamulcowy wózka widłowego może ulegać zużyciu lub awarii. W przypadku, gdy hamulce przestają działać prawidłowo, niezbędne jest przeprowadzenie serwisu. Regularne przeglądy pozwalają na wczesne wykrycie i usunięcie potencjalnych usterek.
Typowe Awarie
Typowe awarie układu hamulca wózka widłowego obejmują głównie:
- Słabe hamowanie: Może objawiać się ciężkim wciśnięciem pedału hamulca, przyspieszeniem obrotów silnika i specyficznym zapachem dymu z rury wydechowej, co powoduje znaczne zmniejszenie skuteczności hamowania. Przyczyną może być wewnętrzny wyciek we wzmacniaczu podciśnienia, powodujący spalanie płynu hamulcowego przez silnik.
- Asynchronia hamowania: Problem ten poważnie wpływa na wydajność i bezpieczeństwo wózków widłowych, co objawia się nierównomierną szybkością reakcji jednej lub obu stron hamulca. Przyczyną może być niewłaściwa regulacja układu hamulcowego lub nierównomierne zużycie podzespołów.
- Zużycie i uszkodzenie elementów układu hamulcowego: Bezpośrednio wpływa na skuteczność hamowania. Przykładem jest zużycie klocków ciernych, uszkodzenie tarczy hamulcowej lub zerwana linka hamulca ręcznego.
Konserwacja i Naprawa
Aby zapobiec występowaniu powyższych awarii, bardzo ważna jest regularna konserwacja. Przed opuszczeniem pojazdu należy przeprowadzić kontrolę wzrokową, obejmującą sprawdzenie urządzenia wspomagającego siłę hamowania głównego cylindra hamulcowego, regulatora ciśnienia hamowania, zacisku hamulcowego, pomocniczej pompy hamulcowej pod kątem wycieków i uszkodzeń, oraz przewodu elastycznego pod kątem zniekształceń. Podczas serwisu hamulców konieczna może być wymiana elementów eksploatacyjnych, takich jak klocki, szczęki czy cylinderki hamulcowe.
Naprawa hamulca w wózku widłowym powinna być przeprowadzana wyłącznie przez wykwalifikowanych techników znających się na specyfice tego typu pojazdów. Przed rozpoczęciem naprawy należy zidentyfikować rodzaj usterki - czy chodzi o problem z hamulcem zasadniczym, pomocniczym, czy może o nieszczelności w układzie hydraulicznym. Jeśli chodzi o hamulec pomocniczy, może być konieczna wymiana kabli, dźwigni lub mechanizmów zabezpieczających.
Różnice w Układach Hamulca Postojowego w Zależności od Typu Wózka Widłowego
Istnieją znaczne różnice w konstrukcji układów hamulca postojowego pomiędzy różnymi typami wózków widłowych.
Wózki Elektryczne
W przypadku elektrycznych wózków widłowych, ponieważ źródłem zasilania jest silnik elektryczny, układ hamulca postojowego można zaprojektować przy użyciu technologii hamowania podobnej do tej stosowanej w pojazdach elektrycznych. Na przykład, skuteczność hamowania można poprawić poprzez połączenie metod hamowania, w tym hamowania regeneracyjnego i hamowania wstecznego. Ponadto układ hamulcowy elektrycznego wózka widłowego może wykorzystywać również układ hydrauliczny i urządzenie hamujące, konstrukcję wykorzystującą jednoprętowy cylinder hydrauliczny połączony z układem hydraulicznym elektrycznego wózka widłowego poprzez elektrozawór hamulca, który realizuje rzeczywiste bezpieczeństwo czasowe i wygodę hamowania i zwalniania. Elektryczne wózki widłowe mają tendencję do stosowania zelektryfikowanych i elektronicznie sterowanych technologii hamowania w celu poprawy bezpieczeństwa i niezawodności.
Wózki Ręczne i Spalinowe
Natomiast układy hamulca postojowego ręcznych wózków widłowych opierają się bardziej na tradycyjnych mechanicznych metodach hamowania. Hamulce w wózkach widłowych z przeciwwagą (w tym ręcznych wózkach widłowych) są przeważnie hamulcami typu szczękowo-bębnowego lub zaciskowo-tarczowego. Większość wózków widłowych o małym i średnim tonażu jest tego pierwszego typu i większość z nich jest wyposażona w hamulce postojowe. Z kolei większość wózków widłowych o dużym tonażu należy do tego drugiego typu i są zazwyczaj wyposażone w centralny hamulec postojowy.
Aspekty Prawne i Bezpieczeństwo Pracy
ROZPORZĄDZENIE MINISTRA GOSPODARKI z dnia 10 maja 2002 r. w sprawie bezpieczeństwa i higieny pracy przy użytkowaniu wózków jezdniowych z napędem silnikowym (Dz. U. Nr 70, poz.) jasno określa wymogi dotyczące bezpieczeństwa pracy z wózkami widłowymi, w tym sprawnego układu hamulcowego.
Równie niebezpieczne jest zaniedbywanie hamulca ręcznego - niewielka usterka może spowodować stoczenie się pojazdu z ładunkiem. Częstym błędem operatorów jest zbyt gwałtowne hamowanie, które prowadzi do szybszego zużycia szczęk lub tarcz. Inny problem to brak wiedzy, w jaki sposób sprawdzić hamulec zasadniczy w wózku widłowym w warunkach magazynowych - operatorzy często pomijają ten element podczas codziennej kontroli technicznej.
W celu dalszej poprawy bezpieczeństwa wózków widłowych, rozwój metod monitorowania opartych na kurtynach świetlnych i skanerach laserowych może skutecznie zapobiegać wypadkom kolizyjnym lub zmiażdżeniowym, gdy kierowcy podczas jazdy wyciągają kończyny poza kabinę. Udoskonalenia układu hamulcowego wózka widłowego stanowią kluczowy element zapewnienia bezpieczeństwa. Na przykład, tradycyjne układy hamulcowe mogą wymagać podzespołów, takich jak sprężarki powietrza czy zawory kombinowane z separatorem oleju i wody, aby realizować funkcję hamowania. Prawidłowe działanie układu hamulca postojowego wózka widłowego w celu zapewnienia bezpieczeństwa rozpoczyna się od sprawdzenia efektywnej pozycji roboczej hamulca, regularnej konserwacji i rozwiązywania problemów, skupienia się na ulepszeniach układu hamulcowego oraz wykorzystania zaawansowanych urządzeń zabezpieczających w celu zapobiegania potencjalnym zagrożeniom bezpieczeństwa.
Regularne testowanie hamulca pomocniczego jest istotnym elementem codziennej konserwacji wózka widłowego, który ma na celu zapewnienie bezpieczeństwa operatora oraz niezawodności urządzenia. Dzięki systematycznym testom hamulca pomocniczego można uniknąć wielu niebezpiecznych sytuacji, które mogłyby doprowadzić do wypadków. Jest to także sposób na zapewnienie długotrwałej niezawodności wózka widłowego, co przekłada się na oszczędności i mniejsze ryzyko awarii.
