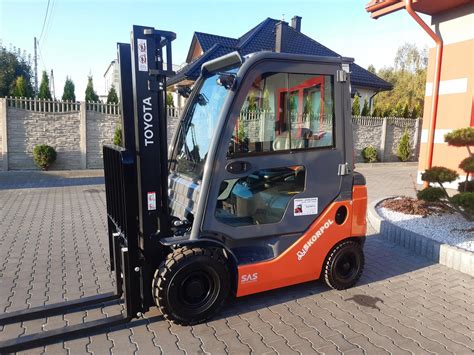

Hamulce w wózku widłowym odgrywają kluczowe znaczenie dla bezpieczeństwa operatora i sprawnej pracy magazynu. Odpowiadają za stabilność i skuteczne zatrzymanie pojazdu, dlatego muszą działać bez zarzutu nawet w trudnych warunkach. Wiedza na temat tego, jakie są hamulce w wózku widłowym i jak o nie dbać, pozwala uniknąć wypadków i kosztownych przestojów. W niniejszym artykule wyjaśniamy, jakie rodzaje hamulców występują w wózkach widłowych, jak działa hamulec zasadniczy i postojowy, dlaczego niektóre modele mają dwa pedały hamulca, a także jak sprawdzić i odpowietrzyć układ hamulcowy wózka widłowego, by pracował niezawodnie przez wiele lat.
Znaczenie Układu Hamulcowego dla Bezpieczeństwa
Układy hamulcowe wózków widłowych odgrywają istotną rolę z punktu widzenia bezpieczeństwa maszyny. Niesprawność tych układów stanowi poważne zagrożenie zarówno dla wózka, jak i ludzi oraz obiektów znajdujących się w jego pobliżu. Szczególnie niebezpieczne są sytuacje, kiedy układ hamulcowy zaczyna szwankować w momencie, kiedy wózek jest załadowany. Sprawnie działający wózek widłowy powinien posiadać przede wszystkim wydolny układ hamulcowy. Bez tego nie ma mowy o bezpiecznym prowadzeniu wózka.
Rodzaje Hamulców Stosowanych w Wózkach Widłowych
W zależności od konstrukcji pojazdu i jego przeznaczenia można wyróżnić różne rodzaje hamulców w wózku widłowym. Najczęściej spotykane są hamulce bębnowe, tarczowe oraz mokre. Można również spotkać systemy hydrauliczne i pneumatyczne, które pozwalają na bardziej precyzyjne dozowanie siły hamowania. W ostatnim czasie coraz rzadziej stosowane są hamulce taśmowe.
Hamulce Bębnowe
Hamulce bębnowe działają poprzez nacisk szczęk hamulcowych na wewnętrzną powierzchnię bębna. To rozwiązanie jest popularne ze względu na prostotę konstrukcji i niskie koszty eksploatacji. Większość wózków widłowych o małym i średnim tonażu jest wyposażona w hamulce szczękowo-bębnowe.
Mokre Hamulce (w kąpieli olejowej)
Mokre hamulce stanowią alternatywę, stosowaną głównie w warunkach intensywnej pracy. W tym przypadku system zamknięty jest w kąpieli olejowej, co powoduje, że elementy cierne są lepiej chłodzone. Znacząco wydłuża to ich żywotność i zmniejsza ryzyko przegrzania. Taki układ hamulcowy wózka widłowego jest typowy dla pojazdów używanych w intensywnych warunkach pracy - np. w hutach, tartakach czy centrach logistycznych.

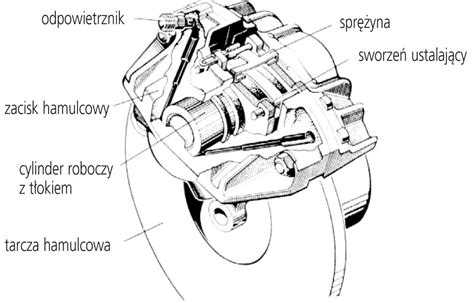

Hydrauliczne Hamulce Tarczowe
Układ tarczowy w wózku widłowym działa poprzez tarcie klocków o tarczę. Zaletą hydraulicznych hamulców tarczowych jest ich wysoka wydajność i niezawodność. Zapewniają doskonałą siłę hamowania, nawet w niesprzyjających warunkach, takich jak mokra lub błotnista nawierzchnia. Dodatkowo są stosunkowo tanie w utrzymaniu w porównaniu do innych typów hamulców. Wiele wózków widłowych o dużym tonażu oraz wózki z przedłużonym wysięgnikiem (ładowarki teleskopowe) wykorzystują ten typ hamulców.
Hamulec Zasadniczy i Hamulec Postojowy - Dwa Kluczowe Systemy Bezpieczeństwa
Każdy wózek widłowy wyposażony jest w dwa niezależne systemy hamowania: hamulec zasadniczy i hamulec postojowy (zwany również pomocniczym lub ręcznym).
Hamulec Zasadniczy (Roboczy/Nożny)
Hamulec zasadniczy w wózku widłowym odpowiada za codzienne zatrzymywanie pojazdu w trakcie pracy oraz do spowalniania jego prędkości. Zazwyczaj jest to układ hydrauliczny lub mechaniczny, aktywowany naciśnięciem pedału. Uruchomienie hamulca zasadniczego odbywa się przy udziale układu hydraulicznego wózka widłowego. W momencie nacisku pedału hamulca załącza się pompa hydrauliczna, która przy pomocy przewodów tłoczy do cylindrów płyn lub olej hydrauliczny. Tłoki cylinderków dociskają wówczas szczęki lub klocki do ruchomej części hamulca. W każdym układzie hamulcowym wykorzystywany jest wzmacniacz nacisku „serwo”, dzięki któremu operator nie musi używać zbyt dużej siły podczas hamowania.
Jak sprawdzić hamulec zasadniczy?
Warto regularnie weryfikować działanie hamulca zasadniczego. Przed rozpoczęciem pracy należy ruszyć wózkiem widłowym z niewielką prędkością na płaskim terenie i wcisnąć pedał hamulca zasadniczego, aby upewnić się, że pojazd zatrzymuje się płynnie i szybko. Następnie powtórzyć test, jadąc do przodu i do tyłu. Jeśli wózek ściąga na bok, hamuje zbyt słabo lub pedał jest miękki, należy natychmiast zgłosić usterkę i zaprzestać pracy. Płyn hamulcowy jest konieczny w czasie sprawdzania hamulca nożnego.
Hamulec Postojowy (Pomocniczy/Ręczny)
Hamulec postojowy w wózku widłowym wykorzystuje się w sytuacjach awaryjnych lub podczas postoju. Służy on do unieruchomienia wózka i zabezpieczenia go przed poruszaniem się, zwłaszcza na pochyłościach, po zakończeniu pracy lub podczas tankowania wózków napędzanych silnikami Diesla. Najczęściej przyjmuje formę hamulca ręcznego, który blokuje koła lub oś napędową. Uruchamiany jest za pomocą cięgien lub lin stalowych, które zaciskają się, dociskając w ten sposób szczęki do bębna.
Automatyczny hamulec postojowy
W niektórych wózkach widłowych stosuje się automatyczny hamulec postojowy, który składa się z czujnika siedzenia, przełącznika parkowania, zegara (umożliwiającego sterownikowi sprawdzenie, czy kierowca nie opuszcza siedzenia przez określony czas) oraz sterownika. Sterownik uruchamia elektromagnes w celu aktywacji hamulca postojowego, gdy wykryje, że kierowca nie opuszczał siedzenia kierowcy przez dłuższy czas niż ustalony okres, i zwalnia hamulec natychmiast po wydaniu sygnału o siedzeniu przez kierowcę.
Technologie hamulca postojowego
Istnieje kilka różnych technologii związanych z działaniem hamulca postojowego wózka widłowego:
- Hamulec elektromagnetyczny: Urządzenie wykorzystujące siłę elektromagnetyczną do hamowania.
- Hydrauliczny układ hamulcowy: Składa się głównie z pedału hamulca, głównej pompy hamulcowej, przewodu hamulcowego, pomocniczej pompy hamulcowej, szczęki hamulcowej i bębna hamulcowego. Gdy kierowca wciśnie pedał hamulca, tłok w głównej pompie hamulcowej poruszy się, przepychając płyn hamulcowy przez przewód olejowy dopływający do kół pomocniczej pompy hamulcowej.
- Podciśnieniowy układ hamulcowy: Działa poprzez cylinder pod ciśnieniem i pompę próżniową w celu zwiększenia siły hamowania. Gdy kierowca wciśnie pedał hamulca, pompa próżniowa wytwarza podciśnienie, które zmniejsza objętość powietrza w cylindrze wspomagającym i zwiększa ciśnienie.
- Hydrostatyczny układ odzyskiwania energii hamowania: Układ ten przeznaczony jest do hydrostatycznych wózków widłowych, mający na celu uzupełnienie hamulca kroczącego poprzez zawór nadmiarowy hamulca w procesie odzyskiwania energii.
Jak sprawdzić hamulec postojowy?
Aby sprawdzić hamulec postojowy, należy naciągnąć go na płaskim terenie, a następnie spróbować ruszyć wózkiem lub zwolnić pedał jazdy (w zależności od typu wózka). Prawidłowo działający hamulec ręczny powinien całkowicie zablokować koła i uniemożliwić ruch pojazdu, nawet przy lekkiej próbie ruszenia. W codziennej pracy operator musi wiedzieć, jak prawidłowo używać hamulca ręcznego, aby zapobiec niekontrolowanemu przesunięciu maszyny, zwłaszcza na pochyłościach.
Szczególnie ważne jest regularne sprawdzanie działania hamulca pomocniczego podczas pracy na wzniesieniach. Aby przeprowadzić test, należy wybrać odpowiednie wzniesienie, które nie przekroczy maksymalnego kąta nachylenia określonego przez producenta. Warto upewnić się, że wzniesienie jest wystarczająco łagodne, aby test mógł przebiec w sposób miarodajny i bezpieczny. Po załadowaniu wózka widłowego i podniesieniu ładunku na odpowiednią wysokość, należy wjechać na wzniesienie i włączyć hamulec pomocniczy. Jeśli hamulec działa prawidłowo, wózek nie zacznie zjeżdżać ani tracić stabilności, a koła powinny utrzymywać kontakt z podłożem. W trakcie jakiegokolwiek staczania się lub luzu należy natychmiast zgłosić usterkę do serwisu i wstrzymać pracę wózkiem.
5| Sprawdzenie działania hamulca pomocniczego WÓZEK WIDŁOWY JCB: egzamin praktyczny UDT (OTC)
Dwa pedały hamulca w wózkach widłowych
W wielu wózkach stosuje się dwa pedały hamulca, co bywa zaskoczeniem dla początkujących operatorów. Jeden z nich odpowiada za zatrzymanie pojazdu, a drugi za tzw. hamulec manewrowy, który ułatwia precyzyjne operowanie wózkiem przy niskich prędkościach.
Konserwacja i Diagnostyka Układu Hamulcowego
Układ hamulcowy wózka widłowego wymaga regularnych przeglądów, ponieważ nawet niewielka nieszczelność lub zapowietrzenie może doprowadzić do poważnego wypadku. Regularne kontrole, czyszczenie i wymiana płynu hamulcowego to podstawa utrzymania bezpieczeństwa w miejscu pracy.
Rozpoznawanie sygnałów ostrzegawczych i codzienna kontrola
Pierwszym krokiem w diagnostyce jest zwrócenie uwagi na sygnały ostrzegawcze. Operator powinien szczegółowo monitorować takie kwestie jak długość drogi hamowania, nietypowy opór pedału, wszelkie odgłosy towarzyszące hamowaniu oraz ewentualne wycieki płynu z układu. Przed opuszczeniem pojazdu należy przeprowadzić kontrolę wzrokową, obejmującą sprawdzenie urządzenia wspomagającego siłę hamowania głównego cylindra hamulcowego, regulatora ciśnienia hamowania, zacisku hamulcowego, pomocniczej pompy hamulcowej pod kątem wycieków i uszkodzeń oraz przewodu elastycznego pod kątem zniekształceń. W przypadku hydraulicznych układów hamulcowych sprawdzenie poziomu płynu hamulcowego ma kluczowe znaczenie. Niski poziom płynu może wskazywać na nieszczelność, co może pogorszyć skuteczność hamowania. Z biegiem czasu elementy hamulca mogą wymagać regulacji w celu zapewnienia właściwej skuteczności hamowania, co obejmuje regulację luzu pedału hamulca i napięcia linki hamulca postojowego.
Odpowietrzanie układu hamulcowego
Jeśli pedał wpada zbyt głęboko, to może oznaczać konieczność odpowietrzenia układu. Procedura polega na usunięciu powietrza z przewodów, co przywraca prawidłowe ciśnienie i skuteczność działania.
Najczęstsze błędy operatorów w konserwacji
W codziennej eksploatacji wózka widłowego istotne jest zarówno to, jak działają hamulce, a także to, jak są obsługiwane. Częstym błędem jest zbyt gwałtowne hamowanie, które prowadzi do szybszego zużycia szczęk lub tarcz. Inny problem to brak wiedzy, w jaki sposób sprawdzić hamulec zasadniczy w warunkach magazynowych - operatorzy często pomijają ten element podczas codziennej kontroli technicznej. Równie niebezpieczne jest zaniedbywanie hamulca ręcznego - niewielka usterka może spowodować stoczenie się pojazdu z ładunkiem. W wózkach widłowych z mokrym układem hamulcowym brak konserwacji, np. okresowej wymiany oleju odpowiedzialnego za smarowanie i chłodzenie elementów ciernych, prowadzi do przegrzania i utraty skuteczności hamowania. Regularne przeglądy serwisowe, zgodne z zaleceniami producenta, są niezbędne, by wózek był sprawny oraz bezpieczny.
Typowe awarie hamulca postojowego i ich naprawa
Typowe awarie układu hamulca postojowego wózka widłowego obejmują głównie słabe hamowanie, hamowanie niezsynchronizowane oraz zużycie i uszkodzenie elementów układu.
- Słabe hamowanie: Może objawiać się ciężkim wciśnięciem pedału hamulca, przyspieszeniem obrotów silnika i specyficznym zapachem dymu z rury wydechowej, co powoduje znaczne zmniejszenie skuteczności hamowania. W takim przypadku przyczyną może być wewnętrzny wyciek we wzmacniaczu podciśnienia, powodujący spalanie płynu hamulcowego przez silnik.
- Asynchronia hamowania: Problem asynchronii hamowania poważnie wpływa na wydajność i bezpieczeństwo wózków widłowych, objawiając się nierównomierną szybkością reakcji jednej lub obu stron hamulca. Przyczyną tego problemu może być niewłaściwa regulacja układu hamulcowego lub nierównomierne zużycie podzespołów.
- Zużycie i uszkodzenie układu hamulcowego: Jest spowodowane zużyciem i uszkodzeniem jego części (np. klocków ciernych, tarczy hamulcowej), co bezpośrednio wpływa na skuteczność hamowania wózka widłowego. Podczas naprawy należy wymienić zużyte lub uszkodzone części.
Aby zapobiec występowaniu powyższych awarii, bardzo ważna jest regularna konserwacja. Naprawa hamulca w wózku widłowym powinna być przeprowadzana wyłącznie przez wykwalifikowanych techników znających się na specyfice tego typu pojazdów. Przed rozpoczęciem naprawy należy zidentyfikować rodzaj usterki.
Specyfika Układów Hamulcowych w Różnych Typach Wózków Widłowych
Istnieją znaczne różnice w konstrukcji układów hamulca postojowego oraz zasadniczego pomiędzy różnymi typami wózków widłowych. Wybór konkretnego rozwiązania uzależniony jest od konstrukcji pojazdu, jego masy oraz rodzaju wykonywanych zadań.
Elektryczne Wózki Widłowe
W przypadku elektrycznych wózków widłowych, ponieważ źródłem zasilania jest silnik elektryczny, układ hamulca postojowego można zaprojektować przy użyciu technologii hamowania podobnej do tej stosowanej w pojeździe elektrycznym. Skuteczność hamowania można poprawić poprzez połączenie metod hamowania, w tym hamowania regeneracyjnego i hamowania wstecznego, szczególnie przy niskich prędkościach. Ponadto, układ hamulcowy elektrycznego wózka widłowego może wykorzystywać również układ hydrauliczny i urządzenie hamujące, konstrukcję wykorzystującą jednoprętowy cylinder hydrauliczny połączony z układem hydraulicznym poprzez elektrozawór hamulca, który realizuje rzeczywiste bezpieczeństwo czasowe i wygodę hamowania i zwalniania.
Ręczne Wózki Widłowe i Wózki Z Przeciwwagą
Układy hamulca postojowego ręcznych wózków widłowych opierają się bardziej na tradycyjnych mechanicznych metodach hamowania. Hamulce wózków widłowych z przeciwwagą (w tym ręcznych wózków widłowych) są przeważnie hamulcami typu szczękowo-bębnowego lub zaciskowo-tarczowego, przy czym większość wózków widłowych o małym i średnim tonażu jest tego pierwszego typu i większość z nich jest wyposażona w hamulce postojowe; podczas gdy większość wózków widłowych o dużym tonażu należy do tego drugiego typu i są zazwyczaj wyposażone w centralny hamulec postojowy.

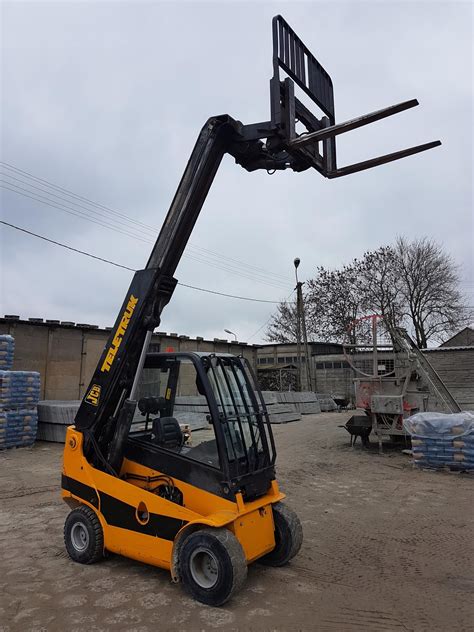

Wózki Widłowe z Przedłużonym Wysięgnikiem (Ładowarki Teleskopowe)
Układ hamulcowy wózka widłowego z przedłużonym wysięgnikiem jest krytycznym elementem zapewniającym bezpieczeństwo i wydajną pracę maszyny. Hamulce robocze to hamulce podstawowe używane podczas normalnej pracy w celu spowolnienia lub zatrzymania wózka widłowego. W większości wózków widłowych z przedłużonym wysięgnikiem powszechnie stosuje się hydrauliczne hamulce tarczowe. Działają one na zasadzie ciśnienia hydraulicznego: gdy operator naciśnie pedał hamulca, płyn hydrauliczny wtłaczany jest do zacisków hamulcowych, które dociskają klocki hamulcowe do tarcz, powodując tarcie. Hamulce postojowe są zazwyczaj uruchamiane mechanicznie lub sprężynowo. Sprężynowe hamulce postojowe wykorzystują potężną sprężynę do uruchomienia hamulców, gdy układ jest pozbawiony zasilania; kiedy wózek pracuje, ciśnienie hydrauliczne pokonuje siłę sprężyny, zwalniając hamulce. Hamulce awaryjne mają za zadanie zatrzymać wózek widłowy w przypadku awarii hamulców zasadniczych - często tę funkcję pełni hamulec postojowy, choć bardziej zaawansowane modele mogą mieć oddzielny układ.
Na skuteczność hamowania wózków widłowych z przedłużonym wysięgnikiem wpływa również kilka czynników:
- Udźwig: Kiedy wózek przewozi duży ładunek, ma większą energię kinetyczną, co wymaga większej siły hamowania do zatrzymania.
- Prędkość: Im szybciej porusza się wózek, tym dłużej trwa jego zatrzymanie. Operatorzy powinni zawsze przestrzegać zalecanych ograniczeń prędkości.
- Nawierzchnia: Na gładkich, suchych nawierzchniach hamulce mogą skuteczniej chwytać koła, co skutkuje krótszą drogą hamowania. Na mokrej, śliskiej lub nierównej nawierzchni droga hamowania może znacznie się wydłużyć.
Wózki widłowe mogą być wyposażone w takie funkcje, jak układ przeciwblokujący (ABS), który dodatkowo zwiększa bezpieczeństwo.
