Przegrzewanie Oleju Hydraulicznego w Układach HDS: Przyczyny, Skutki i Rozwiązania

Nadmierne nagrzewanie się oleju hydraulicznego to jeden z najpoważniejszych problemów, z jakimi mogą spotkać się operatorzy maszyn wyposażonych w układy hydrauliki siłowej, takich jak HDS (Hydrauliczne Dźwigi Samochodowe). Prawidłowa temperatura pracy oleju hydraulicznego ma kluczowe znaczenie dla wydajności i trwałości całego układu. W optymalnych warunkach temperatura oleju powinna utrzymywać się w zakresie 35-65°C, a przekroczenie 80-83°C może prowadzić do poważnej degradacji oleju i uszkodzeń komponentów. Ignorowanie sygnałów przegrzewania może skutkować kosztownymi awariami, zwiększonym zużyciem części oraz spadkiem efektywności pracy maszyny.

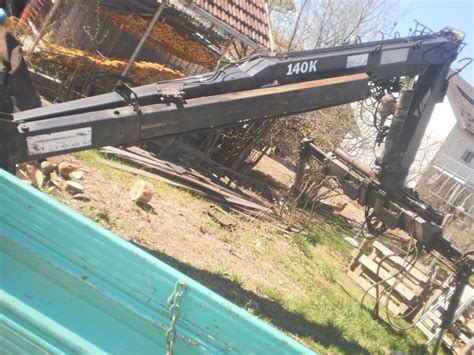

Problem przegrzewania oleju w HDS Hiab 140 K - studium przypadku

W jednym z przypadków, użytkownik systemu HDS Hiab 140 K, napędzanego pompą tłoczkową Sunfab SL 46/46 i zbiornikiem oleju o pojemności około 150 litrów, zgłosił problem szybkiego nagrzewania się oleju hydraulicznego. Po zaledwie 2-3 minutach pracy HDS przestaje podnosić, a po 15 minutach rozdzielacz, przewody i pompa stają się na tyle gorące, że nie da się ich dotknąć. Olej parzy po zaledwie 2-3 sekundach dotyku. Ten stan rzeczy wskazuje na znaczący problem z efektywnością układu.

Zauważono, że przy rozłożeniu ramienia do maksimum i próbie obciążenia pompy, obroty silnika nieznacznie spadają lub falują w granicach 50-100 obrotów, szybko wracając do normy. Ponadto, przy pracy bez obrotów, jedno ramię rozkłada się szybciej, drugie wolniej, a kolejne lekko drży. To drżenie i nierówna prędkość rozkładania ramion wystąpiły po wymianie pompy. Przy zwiększeniu obrotów do 1500 obr./min, drżenie ustępuje, a ramiona rozkładają się z tą samą prędkością. Dodatkowo, przy rozdzielaczu, podczas włączania dowolnej funkcji, słychać syczenie.

Operatorzy powinni zwrócić uwagę na ciśnienie za pompą oraz na to, czy silnik schodzi z obrotów, gdy siłowniki znajdują się w skrajnych położeniach i są przez chwilę utrzymywane na przelewie. W przeszłości, na oryginalnej pompie, obroty można było podkręcać nawet do 3000 obr./min, co skutkowało szybszą i mocniejszą pracą. Obecne 1500 obr./min, a także fakt, że "auto powinno pracować bez obrotów" (tj. na biegu jałowym, 800 obr./min), rodzą pytania o prawidłowe przełożenie na przystawce odbioru mocy. Gdy pompa cały czas hałasuje, oznacza to, że jest stale obciążona. W tym konkretnym przypadku stwierdzono, że wadliwa pompa, zamontowana po wcześniejszej wymianie, nie pompuje oleju prawidłowo, co jest bezpośrednią przyczyną problemów z podnoszeniem i nadmiernym grzaniem się.

Zrozumienie przegrzewania układu hydraulicznego

Czym jest przegrzewanie układu hydraulicznego?

Przegrzanie układu hydraulicznego oznacza, że płyn hydrauliczny osiąga temperaturę wyższą niż normalnie. Zazwyczaj układ hydrauliczny stale generuje ciepło, ale powinno ono zostać szybko odprowadzone. Jeśli ciepło nie jest wystarczająco odprowadzane, temperatura oleju będzie nadal rosła, co doprowadzi do przegrzania. Układy hydrauliczne często się przegrzewają, co jest częstym problemem w sprzęcie przemysłowym i maszynach budowlanych.

Jaka jest normalna temperatura robocza układu hydraulicznego?

Większość układów hydraulicznych zazwyczaj działa najlepiej w temperaturze od 35-40°C do 65°C. Płyn hydrauliczny działa efektywniej w tym zakresie, a układ jest bardziej niezawodny. Stabilna temperatura oleju jest niebywale ważna dla ich niezawodności i żywotności. Jeśli temperatura oleju jest stale wyższa, zazwyczaj oznacza to, że układ może się przegrzewać. W niektórych zastosowaniach (np. maszyny pracujące w wysokich temperaturach otoczenia, przemysł hutniczy) dopuszczalna jest temperatura do 80-83°C, ale jest to już górna granica bezpieczeństwa.

Jak szybko ulega degradacji płyn hydrauliczny w wysokich temperaturach?

Wzrost temperatury oleju o każde 10°C powyżej optymalnej temperatury pracy skraca żywotność oleju nawet o połowę. Im wyższa temperatura oleju, tym szybciej jełczeje i tym bardziej spada jego zdolność do utrzymania płynnej pracy.

Główne przyczyny przegrzewania się oleju hydraulicznego

Istnieje tylko jeden podstawowy powód przegrzewania się układów hydraulicznych: ilość ciepła wytwarzanego przez układ jest większa, niż układ może odprowadzić. To dodatkowe ciepło zazwyczaj pochodzi ze strat energii, a nie z normalnego zużycia energii. Najczęstsze przyczyny można podzielić na trzy główne grupy:

Nadmierne wytwarzanie ciepła w systemie

• Wyciek i tarcie: W miarę zużycia pomp hydraulicznych, zaworów lub siłowników, zwiększają się przecieki wewnętrzne. Wyciekający płyn przemieszcza się wewnątrz układu bez wykonywania żadnej pracy, co powoduje wydzielanie ciepła. Zużyte uszczelnienia zaworów i siłowników zwiększają straty przepływu, a olej przepływający przez nieszczelności zamienia energię ciśnienia na ciepło.
• Zbyt wysokie ciśnienie lub obciążenie: Układ pracujący przez długi czas pod wysokim ciśnieniem lub w stanie bliskim przepełnienia, uwalnia dużą ilość energii przez obwód przelewowy, który nieprzerwanie wytwarza ciepło. Gdy ciśnienie robocze układu hydraulicznego jest znacznie wyższe niż faktyczne zapotrzebowanie, generuje to nadmierne ciepło.
• Spadek wydajności pompy lub silnika: Jeśli pompa lub silnik są mniej wydajne, do wykonania tej samej pracy potrzeba więcej energii, a ta dodatkowa energia zostaje zamieniona w ciepło. Pompa o zbyt małej wydajności pracuje ciężej i generuje więcej ciepła.
• Nadmierny opór przepływu cieczy: Rury, które są zbyt długie, zbyt wąskie (niewłaściwe przekroje) lub mają zbyt wiele zakrętów, mogą utrudniać przepływ oleju. Zapchane filtry również ograniczają przepływ i zmuszają pompę do pokonywania wyższych oporów, co przekłada się na wzrost temperatury.

Niewystarczająca zdolność odprowadzania ciepła

• Zmniejszona wydajność chłodnicy: Jeśli chłodnica jest zablokowana kurzem, brudem (brudna lub niedrożna chłodnica oleju), lub wentylator bądź układ chłodzenia wodnego nie działa prawidłowo, nie będzie on w stanie chłodzić oleju skutecznie. Zanieczyszczone radiatory i wymienniki ciepła tracą swoją skuteczność.
• Zbyt niski poziom oleju w zbiorniku: Jeśli oleju jest za mało, obszar ucieczki ciepła staje się mniejszy, a ta sama ilość medium krąży szybciej, nie mając czasu na oddanie ciepła. Utrudnia to wydostawanie się ciepła.
• Niewystarczające smarowanie mechaniczne: Jeśli części nie mają wystarczającego smarowania, tarcie będzie się zwiększać, a układ będzie się nagrzewał.
• Zbyt wysoka temperatura otoczenia: Podczas pracy w środowiskach o wysokiej temperaturze, warunki odprowadzania ciepła przez system ulegają pogorszeniu, co zwiększa prawdopodobieństwo wzrostu temperatury oleju.
• Zbyt mała pojemność zbiornika oleju: Zbyt mała pojemność zbiornika oleju ogranicza możliwości oddawania ciepła. Twój zbiornik powinien pomieścić co najmniej 3-4 razy więcej oleju niż wynosi przepływ minutowy pompy.

Problemy z olejem hydraulicznym i jego obiegiem

• Stosowanie niewłaściwego oleju hydraulicznego: Użycie niewłaściwego oleju (np. o nieodpowiedniej lepkości) może spowodować problemy. Zbyt gęsty olej zwiększa opory przepływu, a zbyt rzadki pogarsza smarowanie i przyspiesza zużycie elementów, co w obu przypadkach skutkuje podnoszeniem temperatury.
• Zanieczyszczony olej hydrauliczny: Wilgoć, powietrze i zanieczyszczenia (pył, rdza, włókna uszczelnień, metaliczne opiłki) mogą sprawić, że olej nie będzie spełniał swojej funkcji smaru, zwiększając tarcie i przyspieszając degradację. Zanieczyszczony olej ulega przyspieszonemu nagrzewaniu.

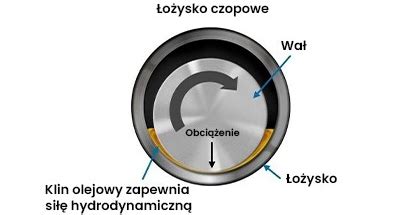

• Zmniejszona wydajność smarowania oleju: Jeśli olej jest stary, złej jakości lub jego dodatki uszlachetniające straciły swoje właściwości, nie może utworzyć stabilnego filmu olejowego. Prowadzi to do wzrostu oporu w układzie i w konsekwencji wzrostu temperatury.

Jak ustalić, czy układ hydrauliczny się przegrzewa? (Objawy)

Przegrzanie w układach hydraulicznych zazwyczaj postępuje stopniowo i zazwyczaj pojawia się kilka oznak, że coś jest nie tak, zanim do tego dojdzie. Sprawdzając dane eksploatacyjne i warunki na miejscu, możemy wcześnie wykryć ryzyko przegrzania, zanim sytuacja się pogorszy.

Nieprawidłowe dane operacyjne

• Olej jest za gorący: Jeżeli temperatura oleju hydraulicznego jest stale wyższa od wartości zalecanej przez producenta (czego doświadczył użytkownik HDS Hiab), oznacza to, że układ nie chłodzi wystarczająco dobrze lub że wytwarza się zbyt dużo ciepła wewnętrznego.
• Ciśnienie w układzie jest niestabilne: Jeśli olej się nagrzeje, staje się rzadszy, co może spowodować jego wyciek do wnętrza silnika i utrudnić utrzymanie stałego ciśnienia.
• Sprzęt działa wolno lub nierównomiernie: Jeśli system się przegrzeje, może nie działać tak sprawnie, jak powinien. Może to powodować powolną reakcję, nierównomierne poruszanie się lub nieprecyzyjną pracę (np. drżenie ramion HDS).

Nienormalne warunki na miejscu

• Olej stał się ciemniejszy i ma nietypowy zapach: Wysokie temperatury przyspieszają starzenie się oleju. To powoduje, że olej ciemnieje i może wydzielać zapach spalenizny. Ciemniejący olej lub charakterystyczny zapach spalenizny to sygnały, których nie wolno lekceważyć.
• Nietypowy hałas dochodzący z pompy lub silnika: Jeśli się przegrzeją, może to spowodować szybsze zużycie wnętrza oraz sprawić, że maszyna będzie głośniejsza niż zwykle. Jeżeli pompa cały czas hałasuje, to znaczy, że cały czas jest obciążona. Syczenie przy rozdzielaczu również jest niepokojącym objawem.
• Nieszczelność uszczelki lub odkształcenie węża: Wysokie temperatury mogą powodować starzenie się uszczelek, mięknięcie i wybrzuszanie się przewodów, co może prowadzić do problemów z przeciekami. Pęcznienie oraz starzenie uszczelnień skutkuje utratą szczelności i wydajności układu.

Niebezpieczeństwa przegrzania układu hydraulicznego (Skutki)

Zbytnie nagrzewanie się układów hydraulicznych może powodować poważne problemy. Może to wpłynąć na działanie sprzętu, a także spowodować problemy z płynem hydraulicznym i elementami układu. Może to również zwiększyć koszt użytkowania sprzętu w dłuższej perspektywie. Ciągłe przegrzewanie może prowadzić do częstych awarii, a nawet do jego wyłączenia. Długotrwała praca z przegrzanym olejem hydraulicznym prowadzi do szeregu negatywnych konsekwencji, które kumulują się i przyspieszają degradację całego układu.

Wpływ na olej hydrauliczny

• Utrata właściwości smarujących i zmniejszenie lepkości: Olej hydrauliczny jest bardzo wrażliwy na zmiany temperatury. Jeśli olej jest zbyt gorący, staje się rzadszy, co oznacza, że nie spełnia swojej funkcji i zwiększa ryzyko wycieków. Zmniejszona lepkość to w konsekwencji mniejsza zdolność oleju do przenoszenia mocy.
• Przyspieszone starzenie i degradacja: Wysokie temperatury przyspieszają starzenie się oleju hydraulicznego. Powoduje to utlenianie oraz tworzenie się szlamu i osadów. Wpływa to na prawidłowy przepływ oleju i stabilną pracę układu. Zużycie oleju hydraulicznego powoduje zwiększone tarcie i wzrost temperatury w układzie, co pogarsza sytuację.

Wpływ na komponenty systemu

• Przyspieszone zużycie części: Jeśli układy hydrauliczne się przegrzeją, ich części mogą bardzo szybko ulec uszkodzeniu. Pompy hydrauliczne, zawory, siłowniki, hydromotory używane w wysokich temperaturach ulegną szybszemu zużyciu. To obniży ich wydajność. Gdy zbyt gorący olej nagrzeje metalowe elementy, zwiększy się ich objętość, a co za tym idzie zwiększy się także poziom tarcia między nimi, co jedynie przyspieszy ich zużycie.
• Uszkodzenie materiałów uszczelniających: Materiały uszczelniające są również bardzo wrażliwe na temperaturę. Długotrwałe narażenie na działanie ciepła może prowadzić do ich twardnienia, starzenia, a nawet pękania. Może to prowadzić do częstych problemów z wyciekami.

Wpływ na bezpieczeństwo i koszty operacyjne

• Częste awarie i przestoje: Zużycie części i uszkodzenie uszczelnień zwiększa prawdopodobieństwo awarii układu, co oznacza, że sprzęt przestanie działać i będzie wymagał naprawy. Jeśli sprzęt przestanie działać z powodu zbyt wysokiej temperatury, może to spowodować zatrzymanie produkcji i straty finansowe.
• Zwiększone ryzyko dla bezpieczeństwa: Wycieki oleju o wysokiej temperaturze lub nagła awaria ważnych podzespołów mogą powodować zagrożenia bezpieczeństwa, takie jak oparzenia i wycieki oleju, zwiększając ryzyko dla pracowników na miejscu.
• Wyższe koszty eksploatacji: Zbyt wysoka temperatura oleju powoduje szybsze zużycie płynu hydraulicznego i części maszyny. Oznacza to konieczność częstszej wymiany oleju, uszczelek i zaworów, co generuje dodatkowe koszty.

Jak rozwiązywać problemy z przegrzewaniem się układu hydraulicznego? (Rozwiązania)

Aby rozwiązać problem przegrzewania się układu hydraulicznego, należy najpierw ustalić, skąd pochodzi ciepło. Istnieją dwa sposoby na znalezienie problemu: obserwacja przyrządów i sprawdzenie układu.

Diagnostyka i monitoring

Instrumentacja i monitoring

• Monitorowanie czujnika temperatury oleju: Możesz zainstalować czujniki temperatury w zbiorniku paliwa lub w przewodzie powrotnym, aby stale monitorować temperaturę paliwa. Jeśli temperatura paliwa utrzymuje się powyżej normy przez dłuższy czas, należy natychmiast sprawdzić przyczynę.
• Inspekcja termiczna w podczerwieni: Za pomocą kamery termowizyjnej na podczerwień można szybko zidentyfikować obszary o nienormalnym nagrzewaniu, na przykład w pompach hydraulicznych, zespołach zaworów lub połączeniach rurowych. W zakładach przemysłowych powszechnie stosuje się też termogramy i kamerę termowizyjną, pozwalające na szybką diagnozę punktów o nadmiernym nagrzewaniu.

Analiza systemu

• Analiza stanu oleju hydraulicznego: Testując i sprawdzając olej, możesz sprawdzić, czy się starzeje lub brudzi. Oba te czynniki mogą powodować przegrzewanie się układu. Warto kontrolować lepkość, liczbę kwasową, zawartość wody, czystość (klasę zanieczyszczeń) oraz obecność metali (świadczącą o zużyciu komponentów) i temperaturę zapłonu.
• Kontrola filtrów i układu chłodzenia: Należy sprawdzić, czy filtr nie jest zablokowany, czy chłodnica nie gromadzi kurzu, a także czy nic nie blokuje przewodów olejowych. Niesprawny wentylator czy zanieczyszczona powierzchnia wymiany ciepła znacząco obniżają efektywność odprowadzania ciepła.
• Kontrola ciśnienia roboczego: Zmiana ciśnienia w układzie hydraulicznym na inne niż ustalił producent z pewnością spowoduje (między innymi) przegrzanie oleju hydraulicznego. Ciśnienie w układzie zostało dokładnie ustalone przez inżynierów, którzy zaprojektowali daną maszynę.

Strategie przeciwdziałania przegrzaniu (prewencja)

Aby rozwiązać problem przegrzewania się układów hydraulicznych, należy zmniejszyć ilość generowanego w nich ciepła i poprawić skuteczność jego odprowadzania. Należy również regularnie przeprowadzać konserwację i nadzór, aby uzyskać stałe rezultaty.

Zmniejsz wytwarzanie ciepła

• Odpowiedni dobór komponentów: Należy upewnić się, że pompa hydrauliczna, zawory i siłowniki są odpowiednie do warunków, w których będą używane. Pompa o niewłaściwej konstrukcji może również generować nadmierne ciepło.
• Unikanie długotrwałej pracy pod wysokim ciśnieniem lub w stanie przelewowym: Oznacza to unikanie długotrwałego utrzymywania układu włączonego, gdy pracuje on nieefektywnie lub pod wysokim ciśnieniem. Praca przy zbyt wysokim ciśnieniu powoduje wzrost tarcia, przeciążenie pompy i zaworów oraz dodatkowe generowanie ciepła.
• Kontrola wycieków i spadków ciśnienia: Należy sprawdzić, czy w układzie nie ma wycieków ani spadków ciśnienia. Należy sprawdzić, czy olej nie przepływa przez obwód nadmiarowy przez dłuższy czas.
• Wybór odpowiedniego płynu hydraulicznego: Ważny jest również dobór odpowiedniego płynu hydraulicznego. Odpowiedni rodzaj i gęstość oleju mogą zmniejszyć tarcie i wycieki, co może pomóc w utrzymaniu niższej temperatury układu. Kluczowym parametrem jest odpowiednia lepkość oleju hydraulicznego.

Popraw odprowadzanie ciepła

• Utrzymanie czystości i odpowiedniego poziomu oleju w zbiorniku: Należy upewnić się, że zbiornik oleju jest czysty i zawiera wystarczającą ilość oleju, aby umożliwić odprowadzenie ciepła.
• Zapewnienie dobrego smarowania mechanicznego: Dobre smarowanie może zmniejszyć dodatkowe ciepło wytwarzane przez tarcie.

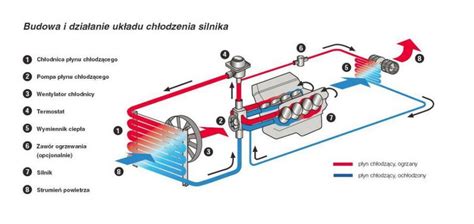

• Regularne sprawdzanie i czyszczenie chłodnic/wymienników ciepła: Ważne jest regularne sprawdzanie i czyszczenie chłodnic oraz wymienników ciepła. Zapewnia to prawidłowe działanie układu chłodzenia powietrzem lub wodą. Zatkane przewody i zabrudzone kanały znacząco obniżają efektywność chłodzenia. Prawidłowe umiejscowienie chłodnicy w obiegu jest istotne - powinna być zintegrowana w punkcie o maksymalnym przepływie.
• Poprawa przepływu powietrza wokół urządzenia: Podczas pracy w gorących miejscach należy również poprawić przepływ powietrza wokół urządzenia, aby zapobiec gromadzeniu się ciepła w pobliżu układu.

Najlepsze praktyki konserwacji zapobiegawczej

• Regularna wymiana filtrów: Przepływ oleju można poprawić, regularnie wymieniając filtry, które zapobiegają zatykaniu przewodów olejowych drobnymi drobinkami zanieczyszczeń.
• Systematyczna analiza oleju hydraulicznego: Należy również regularnie sprawdzać stan oleju hydraulicznego pod kątem jego zużycia lub zabrudzenia. Ważnym działaniem profilaktycznym jest także kontrola lepkości oraz zgodności oleju z parametrami producenta maszyny. Zbyt długie interwały wymian prowadzą do degradacji dodatków smarnych i spadku stabilności termicznej cieczy.
• Instalacja urządzeń monitorujących: Można również zainstalować urządzenia monitorujące temperaturę i ciśnienie. W zaawansowanych maszynach stosuje się czujniki termiczne sprzężone z systemem sterowania, które alarmują o przekroczeniu progów temperatury granicznej.
• Kontrola szczelności połączeń hydraulicznych i smarowanie uszczelnień: Regularne smarowanie uszczelnień ogranicza straty ciśnienia i powstawanie ciepła tarcia.
• Przestrzeganie zaleceń producenta maszyny: Skuteczna prewencja opiera się na regularnej obsłudze technicznej i przestrzeganiu zaleceń producenta maszyny.

Specyfika przegrzewania w różnych branżach

Każda branża wymaga olejów o specyficznych parametrach, które zapewniają optymalne smarowanie i odporność na wysokie temperatury, a także specyficznych podejść do prewencji przegrzewania:

• Maszyny budowlane (koparki, ładowarki, dźwigi): Oleje hydrauliczne są narażone na duże obciążenia i zmienne warunki atmosferyczne. Wymagane są oleje o doskonałych właściwościach smarujących i stabilnej lepkości w szerokim zakresie temperatur.
• Przemysł ciężki i hutnictwo: Systemy hydrauliczne pracują w ekstremalnie wysokich temperaturach otoczenia, co może znacząco podnosić temperaturę oleju w układach. Stosowane oleje muszą być wyjątkowo odporne na utlenianie i zapewniać skuteczne smarowanie nawet w warunkach ciągłego obciążenia.
• Branża rolnicza (ciągniki, kombajny): Układy hydrauliczne narażone są na różne warunki pogodowe, w tym duże wahania temperatur, a także na ryzyko gromadzenia zanieczyszczeń.
• Przemysł spożywczy: Wymagane są oleje hydrauliczne, które są bezpieczne w kontakcie z produktami spożywczymi. Specjalistyczne oleje hydrauliczne klasy H1 są stosowane w układach maszyn pakujących czy przetwórczych.

Często zadawane pytania (FAQ)

• Dlaczego układ hydrauliczny nadal się przegrzewa, nawet gdy obciążenie sprzętu nie jest duże?
  Nawet gdy układy hydrauliczne nie pracują intensywnie, mogą się przegrzewać z powodu marnotrawstwa energii. Na przykład, jeśli maszyna pracuje pod wysokim ciśnieniem przez długi czas lub jeśli w obwodzie nadmiarowym krąży olej, pompa nie będzie działać tak dobrze. To samo dotyczy zbyt dużego oporu w przewodach hydraulicznych lub zużytych komponentów. Wszystkie te czynniki mogą powodować przegrzewanie się maszyny.
• Czy układ hydrauliczny należy natychmiast wyłączyć w przypadku przegrzania?
  Tak. Jeśli olej stanie się zbyt gorący, należy jak najszybciej wyłączyć urządzenie i sprawdzić jego działanie. Nieustanne używanie może prowadzić do szybszego zużycia oleju i części, co zwiększa ryzyko awarii. Aby uniknąć innych problemów spowodowanych nagłą utratą ciśnienia, należy postępować zgodnie z procedurą wyłączania opisaną w instrukcji obsługi urządzenia. Kontynuowanie pracy prowadzi do trwałych uszkodzeń pompy, zaworów i siłowników oraz kosztownych napraw. Wczesne wykrycie problemu z temperaturą oleju pozwala uniknąć poważnych awarii i kosztownych napraw.
• Czy samo zwiększenie rozmiaru chłodnicy może całkowicie rozwiązać problem przegrzewania się układu hydraulicznego?
  Niekoniecznie. Chłodnica po prostu obniża temperaturę oleju. Jeśli występują problemy, takie jak nieszczelności w układzie, nieprawidłowe ustawienia ciśnienia, zapchane filtry czy nieodpowiedni olej, przegrzanie i tak będzie miało miejsce. Kluczem do rozwiązania problemu przegrzewania się jest zmniejszenie generowanego ciepła i usunięcie pierwotnych przyczyn, a nie tylko obniżenie temperatury.
