Przegrzewanie się układów hydraulicznych to powszechny problem w maszynach budowlanych i sprzęcie przemysłowym, takim jak żurawie typu HDS (Hydrauliczny Dźwig Samochodowy). Zjawisko to występuje, gdy płyn hydrauliczny osiąga temperatury wyższe od zalecanych, co prowadzi do spadku wydajności, awarii komponentów oraz generowania dodatkowych kosztów eksploatacyjnych.
Dlaczego układ hydrauliczny się przegrzewa?
Podstawową przyczyną przegrzewania jest sytuacja, w której ilość ciepła wytwarzanego przez układ przewyższa jego zdolność do odprowadzania energii cieplnej. Przyczyny te można podzielić na dwie główne grupy:
Nadmierne generowanie ciepła
- Zużycie komponentów: Wycieki wewnętrzne w pompach, zaworach lub siłownikach powodują, że płyn przemieszcza się bez wykonywania pracy, co generuje ciepło.
- Praca pod wysokim ciśnieniem: Długotrwała praca w stanie bliskim przepełnienia, gdzie energia jest uwalniana przez obwód przelewowy.
- Niska wydajność pompy lub silnika: Wymusza zużycie większej ilości energii do wykonania tej samej pracy.
- Opory przepływu: Zbyt długie, wąskie lub nieprawidłowo poprowadzone przewody hydrauliczne utrudniają przepływ cieczy.
Niewystarczające odprowadzanie ciepła
- Problemy z chłodnicą: Zablokowanie żeber chłodnicy kurzem lub awaria wentylatora znacząco obniżają zdolność chłodzenia.
- Niski poziom oleju: Zmniejsza powierzchnię oddawania ciepła w zbiorniku.
- Wysoka temperatura otoczenia: Utrudnia naturalne chłodzenie systemu.
- Stan oleju: Zanieczyszczony, stary lub niewłaściwy olej traci właściwości smarne, co zwiększa tarcie wewnętrzne.
Diagnostyka i objawy przegrzewania
Przegrzanie zazwyczaj postępuje stopniowo. Operatorzy powinni zwracać uwagę na następujące sygnały:
- Dane operacyjne: Niestabilne ciśnienie, spowolnione działanie siłowników lub nierównomierna praca ramion HDS.
- Obserwacje wizualne: Ciemniejszy kolor oleju, zapach spalenizny, nietypowy hałas pompy czy wycieki przy uszczelkach.

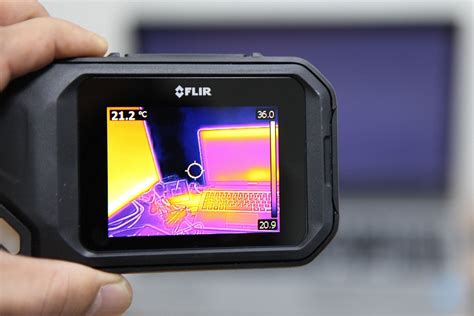

- Analiza termiczna: Wykorzystanie kamery termowizyjnej pozwala szybko zlokalizować punkty nienormalnego nagrzewania (np. zablokowany zawór).
Wpływ wysokiej temperatury na podzespoły
Ciągłe przegrzewanie prowadzi do poważnych konsekwencji:
- Degradacja płynu: Wzrost temperatury o każde 10°C skraca żywotność oleju o połowę. Dochodzi do utleniania oraz tworzenia się szlamu i osadów.
- Uszkodzenia mechaniczne: Uszczelnienia twardnieją i pękają, co powoduje wycieki. Pompy i zawory narażone na wysoką temperaturę zużywają się znacznie szybciej.
- Koszty: Awaria prowadzi do przestojów w pracy, konieczności częstszej wymiany drogich podzespołów oraz ryzyka wypadków (np. pęknięcie przewodu pod ciśnieniem).
Praktyczne wskazówki w przypadku awarii HDS
Użytkownicy żurawi często borykają się z konkretnymi problemami technicznymi. Jeśli po krótkim czasie pracy (np. 2-3 minuty) HDS przestaje podnosić lub olej staje się parzący, należy:
- Sprawdzić pompę: Jeśli pompa hałasuje lub jest zbyt gorąca, może być zużyta lub źle dobrana (np. zamontowany „szrot”).
- Zweryfikować zawór przelewowy: Upewnić się, czy zawór w rozdzielaczu domyka się prawidłowo.
- Sprawdzić przewody: Zbyt małe przekroje przewodów zasilających mogą powodować nadmierne dławienie przepływu i wzrost temperatury.
- Diagnostyka elektryczna: W przypadku nowoczesnych sterowań (np. Hiab HiPro), warto monitorować błędy cewek i bezpieczników. Użycie żarówki zamiast bezpiecznika podczas testów pozwala bezpiecznie szukać zwarć w instalacji bez niszczenia elektroniki.
PRZESTAŃ ZGADYWAĆ! 30 lat rozwiązywania problemów hydraulicznych w jednym przewodniku!
Pamiętaj, że zwiększenie rozmiaru chłodnicy nie rozwiąże problemu, jeśli przyczyną jest nieszczelność wewnętrzna lub błąd konstrukcyjny. Kluczem jest wyeliminowanie źródła nadmiernego ciepła, a nie tylko próba jego schłodzenia.
