Żurawie przeładunkowe (HDS) stanowią kluczowe wyposażenie w wielu sektorach przemysłu, budownictwa i logistyki, umożliwiając efektywny transport i manipulację ciężkich ładunków. Model HIAB XS 166 HDS jest jednym z popularnych rozwiązań w klasie średniej, cenionym za swoją wydajność, niezawodność i elastyczność w zastosowaniach. Poniżej przedstawiamy szczegółowe dane techniczne tego żurawia.
Ogólna Charakterystyka HIAB XS 166

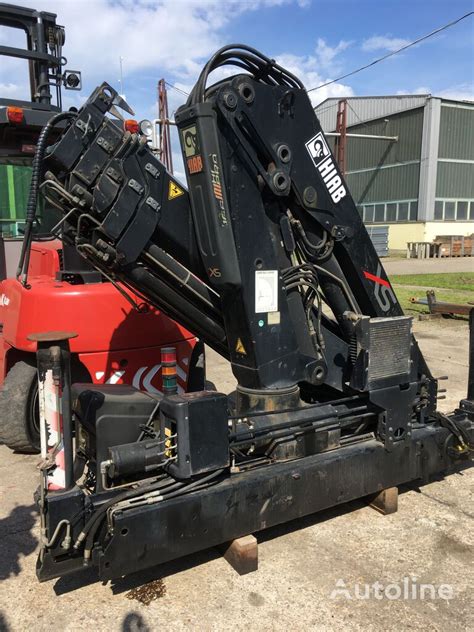

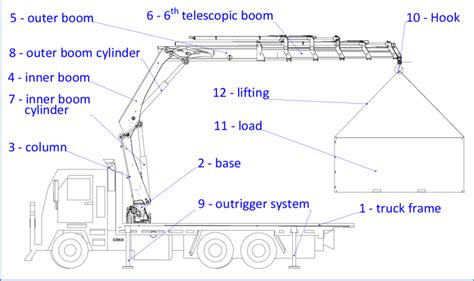

HIAB XS 166 to żuraw o konstrukcji teleskopowej, zaprojektowany do montażu na podwoziach samochodów ciężarowych. Jego kompaktowa budowa i optymalne parametry pracy sprawiają, że jest idealnym narzędziem do zadań wymagających zarówno znacznego udźwigu, jak i precyzji w ograniczonych przestrzeniach. Żuraw ten charakteryzuje się wysoką stabilnością oraz zaawansowanymi systemami sterowania, które zwiększają bezpieczeństwo i komfort operatora.
Szczegółowe Dane Techniczne
Moment Podnoszenia i Udźwig
- Maksymalny moment podnoszenia: Zazwyczaj waha się w granicach 15.0 - 16.0 tonometrów (tm). Jest to kluczowy parametr określający ogólną moc żurawia.
- Maksymalny udźwig: Zależy od wysięgu. Przykładowo:
- Przy wysięgu 2.5 m: około 6200 kg
- Przy wysięgu 4.5 m: około 3400 kg
- Przy wysięgu 6.5 m: około 2350 kg
- Przy wysięgu 8.5 m: około 1750 kg
- Z dodatkowymi sekcjami hydraulicznymi, na maksymalnym wysięgu (np. 12-15 m), udźwig może wynosić od 900 kg do 1200 kg.
Wysięg Żurawia
- Standardowy wysięg hydrauliczny: Zwykle do 8.5 - 10.0 metrów.
- Maksymalny wysięg z dodatkowymi sekcjami hydraulicznymi: Może osiągać do 12.0 - 15.0 metrów, w zależności od konfiguracji i liczby sekcji wysuwanych (np. od 2 do 6 sekcji).
Waga i Wymiary
- Waga żurawia (bez oleju i osprzętu): Około 2000 - 2400 kg, w zależności od konfiguracji i liczby sekcji wysuwanych.
- Wymiary transportowe (złożony):
- Szerokość: Około 2.5 m
- Wysokość: Około 2.3 - 2.5 m
- Długość (od kolumny do końca ramienia): Około 1.0 - 1.2 m
System Sterowania
HIAB XS 166 często wyposażony jest w zaawansowane systemy sterowania, takie jak:
- HiDuo: System oferujący inteligentne funkcje, które optymalizują wydajność i kontrolę, zapewniając płynność ruchów i precyzję.
- HiPro: Najbardziej zaawansowany system sterowania HIAB, zapewniający najwyższą precyzję, szybkość i bezpieczeństwo pracy dzięki dodatkowym funkcjom optymalizacji.
- Sterowanie radiowe: Standardowo, umożliwiające operatorowi swobodne przemieszczanie się wokół ładunku i pojazdu, co zwiększa widoczność i bezpieczeństwo.
- Sterowanie ręczne (awaryjne): Dodatkowy panel sterowania na żurawiu.
pktrucks HIAB cranes instruction movie - operating the crane
Kąt Obrotu i Podpory
- Kąt obrotu: Zazwyczaj 400° lub 420°, co zapewnia szeroki zakres pracy bez konieczności przestawiania pojazdu.
- Podpory stabilizujące: Żuraw jest wyposażony w hydrauliczne podpory wysuwane, które zapewniają niezbędną stabilność podczas operacji podnoszenia. Ich wysięg i rozstaw są kluczowe dla bezpieczeństwa i udźwigu.
System Hydrauliczny
- Ciśnienie robocze: Typowo w zakresie 30-32 MPa (300-320 bar).
- Przepływ oleju: Wymagana wydajność pompy hydraulicznej to zazwyczaj około 40-60 l/min.
Zastosowanie
Dzięki swoim parametrom, HIAB XS 166 HDS jest szeroko stosowany w transporcie i przeładunku różnorodnych materiałów, takich jak:
- Materiały budowlane (cegły, bloczki, palety z cementem)
- Elementy konstrukcyjne
- Kontenery małych rozmiarów
- Sprzęt i maszyny
- Drewno i materiały opałowe
Wybór odpowiedniej konfiguracji HIAB XS 166 HDS powinien być zawsze podyktowany specyficznymi potrzebami użytkownika oraz rodzajem wykonywanych zadań, co pozwoli na maksymalne wykorzystanie potencjału tego niezawodnego żurawia.
