Hydrauliczny Dźwig Samochodowy (HDS) – Budowa, Zastosowanie i Bezpieczeństwo

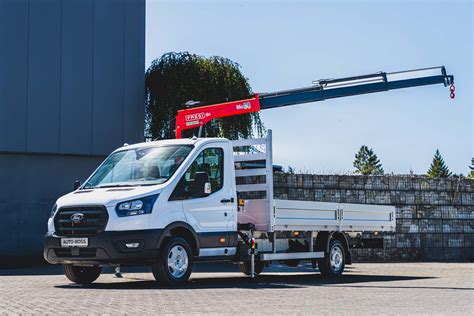

W logistyce, budownictwie czy leśnictwie, samochód ciężarowy z zamontowanym ramieniem hydraulicznym, szybko rozładowujący palety materiałów budowlanych lub układający kłody drewna na przyczepie, jest powszechnym widokiem. Hydrauliczny Dźwig Samochodowy (HDS) odgrywa kluczową rolę w usprawnianiu transportu i załadunku ciężkich ładunków, co przekłada się na efektywność i bezpieczeństwo pracy w tych sektorach. Główną zaletą HDS jest samodzielny załadunek i rozładunek towarów bez potrzeby korzystania z dodatkowego sprzętu. Tam, gdzie standardowo potrzebne byłyby wózki widłowe, suwnice czy dźwigi stacjonarne, pojazd wyposażony w HDS radzi sobie samodzielnie. HDS to skrót od „hydrauliczny dźwig samochodowy” - specjalistyczne urządzenie montowane na podwoziu samochodowym, które umożliwia precyzyjne podnoszenie i przemieszczanie ciężkich ładunków.

Zastosowanie Żurawi HDS w Praktyce

HDS znajduje szerokie zastosowanie w wielu branżach, znacząco usprawniając procesy logistyczne i budowlane. W branży logistycznej, dźwigi HDS sprawdzają się wszędzie tam, gdzie towar trzeba dostarczyć bezpośrednio „pod inwestycję” lub do klienta, który nie dysponuje własnym sprzętem do rozładunku. Operator HDS obsługuje rampy załadunkowe, place składowe i magazyny. W branży budowlanej HDS to codzienne narzędzie pracy. Załadunek materiałów w hurtowni, rozładunek na placu budowy, podawanie ładunku na wyższe kondygnacje, dachy czy stropy - wszystko to możliwe dzięki wysięgnikowi o zasięgu nawet do 30 metrów.

Specjalistyczne Zastosowania HDS

• Żurawie leśne: to osobna kategoria HDS, wyposażona w specjalne chwytaki (grapple) i rotatory do przenoszenia drewna. Operator zajmuje się załadunkiem i układaniem kłód drzew na przyczepach, obsługą składnic drewna oraz pracą na zrywkach.
• Prace monterskie i instalacyjne: samochody HDS wykorzystywane są także do montażu reklam wielkoformatowych, słupów energetycznych, kontenerów socjalnych czy elementów infrastruktury technicznej.

Rodzaje Żurawi HDS

Przepisy UDT rozróżniają kilka kategorii żurawi, a każda z nich ma inne zastosowanie w codziennej pracy:

1. Żurawie przenośne: są to lekkie urządzenia montowane na pojeździe lub podstawie mobilnej, często składane i łatwe do transportu. Ich udźwig sięga zazwyczaj 1-5 ton przy zasięgu 10-15 metrów. Wykorzystywane są najczęściej w transporcie ogólnym do obsługi różnorodnych ładunków. Ich główną zaletą jest mobilność i stosunkowo niska cena (50-150 tys. PLN).
2. Żurawie przeładunkowe: to typowe dźwigi HDS montowane na samochodach ciężarowych, używane do załadunku i rozładunku towarów paletowych oraz materiałów budowlanych na krótkich trasach. Udźwig wynosi 10-20 ton, a zasięg 12-18 metrów. Żurawiem przeładunkowym obsługuje się place składowe, hurtownie i punkty dystrybucyjne.
3. Żurawie przewoźne: to urządzenia, które można zdjąć z pojazdu lub przestawić. Znajdują zastosowanie w bazach materiałowych, portach przeładunkowych i wszędzie tam, gdzie potrzebna jest elastyczność lokalizacji.
4. Żurawie leśne: to wyspecjalizowane urządzenia z rotatorami i chwytakami do drewna, przystosowane do pracy w trudnym terenie. Wyróżnia je wzmocniona konstrukcja, dłuższe wysięgniki (do 16-20 m), zabezpieczenia antykorozyjne i systemy antyprzechyłowe.

W firmach budowlanych i drogowych dominują żurawie przenośne i przeładunkowe. W logistyce najczęściej pracujesz z żurawiami przewoźnymi o dużym udźwigu. W leśnictwie - wyłącznie żurawie leśne z osprzętem do drewna.

Budowa Żurawia HDS

Budowa HDS jest podobna niezależnie od producenta - czy to Hiab, Palfinger, Fassi czy inny. Różnice dotyczą głównie detali konstrukcyjnych, systemów sterowania i dodatkowego wyposażenia. Konstrukcja żurawia HDS składa się z elementów stałych, które są niezbędnym wyposażeniem każdego urządzenia, oraz części zmiennych, które są wymieniane w zależności od wykonywanych zadań.

Stałe Elementy Konstrukcyjne

• Podstawa żurawia: to rama pośrednia i płyta montażowa łączące urządzenie z podwoziem pojazdu. Prawidłowy montaż ma kluczowe znaczenie dla stateczności całego układu i trwałości samochodu. Podstawa żurawia to platforma, na której zamontowany jest cały żuraw.
• Kolumna: to pionowy element konstrukcyjny, który przenosi moment obrotowy z napędu na wysięgnik. W jej wnętrzu znajdują się siłowniki hydrauliczne odpowiedzialne za podnoszenie ramienia. Czasami kolumna posiada system teleskopowy.
• Wysięgnik: to główna część robocza żurawia, składająca się z sekcji teleskopowych (najczęściej 3-6). Zasięg ramienia w zależności od modelu wynosi od 8 do nawet 35 metrów. Kluczowa zasada: im dłuższy wysięg, tym mniejszy udźwig.
• Zestaw podpór: kluczowy dla stabilizacji urządzenia podczas pracy. Są one umieszczone z każdej strony, aby idealnie zrównoważyć duży ciężar żurawia. Typowy HDS ma 4 podpory hydrauliczne o rozstawie 5-8 metrów. Pełne rozłożenie podpór może zwiększyć udźwig nawet o 50-100% w porównaniu do pracy z ograniczonym rozstawem.

Elementy Zmienne i Systemy Wspomagające

• System hydrauliczny: to serce każdego HDS. Pompa hydrauliczna napędzana silnikiem pojazdu (przez przystawkę mocy PTO) tłoczy olej pod ciśnieniem 350 bar do rozdzielaczy i siłowników. Konstrukcja HDS opiera się na siłownikach hydraulicznych, pompach, rozdzielaczach, co ułatwia i przyspiesza „rozpakowanie” sprzętu. Praca jest nie tylko łatwiejsza, ale również bardziej precyzyjna.
• Sterowanie HDS: odbywa się z konsoli na pojeździe, za pomocą pilota przewodowego lub pilota radiowego (zasięg do 100 m). Nowoczesne systemy wykorzystują proporcjonalne dżojstiki i wyświetlacze LCD pokazujące parametry pracy.
• Hak: standardowy element do przenoszenia dużych i ciężkich ładunków w oparciu o system lin i zawiesin.
• Chwytak: alternatywa dla haka, szczególnie przydatna w pracach z drewnem, złomem, szkłem czy rurami kanalizacyjnymi.

Uprawnienia i Bezpieczeństwo Użytkowania HDS

Żurawie HDS w Polsce podlegają dozorowi technicznemu sprawowanemu przez Urząd Dozoru Technicznego (UDT). Uprawnienia UDT są wymagane dla operatorów żurawi przenośnych, przeładunkowych, przewoźnych i leśnych. Dotyczy to pracowników firm budowlanych, logistycznych, transportowych i leśnych. Każda kategoria upoważnia do obsługi określonego typu urządzeń.

Szkolenie Operatorów HDS

Jeśli planujesz zostać operatorem HDS lub chcesz rozszerzyć swoje kwalifikacje, profesjonalne szkolenie to najlepsza inwestycja. Podczas zajęć teoretycznych poznasz przepisy UDT, nauczysz się czytać tabele udźwigu i dokumentację techniczną. Omówione zostaną typowe zagrożenia w pracy operatora oraz metody ich minimalizowania. Praktyka to kluczowy element szkolenia - około 70% czasu kursu. Kurs kończy się omówieniem przebiegu egzaminu państwowego - zarówno części teoretycznej (przykładowe pytania testowe), jak i praktycznej (wymagane manewry). Zdobycie uprawnień UDT to pierwszy krok do legalnej i bezpiecznej pracy jako operator HDS.

Zasady Bezpiecznej Pracy z HDS

Statystyki są jednoznaczne - większość wypadków z udziałem HDS wynika z utraty stateczności, nieprawidłowego podparcia, błędów w zawieszeniu ładunku i braku komunikacji między operatorem a pomocnikiem. Bezpieczne i sprawne użycie żurawia samochodowego zależy od jego montażu i prawidłowej eksploatacji.

Przed rozpoczęciem pracy:

• Zawsze rozłóż podpory na pełny rozstaw.
• Sprawdź wskaźniki poziomowania pojazdu.
• Nośność gruntu pod podporami musi wynosić minimum 200 kPa (odpowiednik betonu). Na miękkim podłożu, skarpach i nieutwardzonych terenach stosuj podkłady drewniane lub stalowe o wymiarach minimum 50×50 cm.
• Wyznacz obszar pracy żurawia - promień pracy plus minimum 5 metrów. Oznakuj strefę taśmą lub barierami.
• Operator musi być wyposażony w odpowiedni sprzęt ochrony osobistej (obuwie, kask, odzież).
• Należy zapoznać się z dokumentacją techniczną żurawia (instrukcja obsługi, świadectwo dopuszczenia do eksploatacji, księga konserwacji).
• Włącz sygnały ostrzegawcze, zaciągnij hamulec ręczny i podłóż kliny pod koła.

Podczas pracy:

• Unikaj pracy na skrajnych wychyleniach wysięgnika przy dużym obciążeniu.
• Każdy żuraw ma tabelę (diagram) udźwigu określającą maksymalne obciążenie w funkcji zasięgu. Zakaz „szacowania na oko” jest bezwzględny.
• Przy wysuwaniu kolejnych sekcji wysięgnika udźwig spada drastycznie - ta zależność jest odwrotnie proporcjonalna do kwadratu zasięgu.
• Operator musi współpracować z pomocnikiem (sygnalistą), szczególnie przy ograniczonej widoczności. Stosuj ustalone sygnały ręczne zgodne z normą PN-EN 12077 lub radiotelefonów.

Czynności niedozwolone:

• Przenoszenie ładunków o nieznanych parametrach lub przekraczających dopuszczalny udźwig.
• Praca bez rozstawionych podpór.
• Praca podczas nieodpowiednich warunków pogodowych (porywiste wiatry, burze).
• Praca w nieodpowiednim terenie lub w pobliżu zagrożeń (np. linii energetycznych).
• Używanie niesprawnego żurawia i osprzętu.
• Przenoszenie ładunków nad ludźmi i stanowiskami roboczymi. Bezwzględny zakaz przebywania osób pod ładunkiem i w zasięgu ramienia.
• Transport ładunków nad kabiną operatora.
• Podnoszenie ładunków trwale związanych z podłożem.
• Używanie uszkodzonego osprzętu.

Konserwacja i Nadzór Techniczny

Żurawie HDS podlegają Urzędowi Dozoru Technicznego. Regularna konserwacja jest kluczowa dla bezpiecznej eksploatacji. Powinna ona przebiegać w terminach określonych w instrukcji eksploatacji urządzenia, obejmując kontrolę mechanizmów napędowych, układów hamulcowych, cięgien nośnych, konstrukcji nośnej oraz instalacji przeciwpożarowej. Inspekcje obejmują również urządzenia sterownicze, sygnalizacyjne, oświetlenie i ograniczniki ruchowe. Nadzór nad dziennikiem konserwacji urządzenia, księgą rewizyjną oraz kwalifikacjami operatorów i konserwatorów pełni inspektor Urzędu Dozoru Technicznego.
