Układ hydrauliczny w ciągnikach rolniczych, w tym w modelach Claas i Renault, stanowi fundament wielu funkcji roboczych - od precyzyjnego sterowania podnośnikiem, przez efektywną obsługę różnorodnych narzędzi, aż po zaawansowaną hydraulikę siłową w maszynach współpracujących. Jego prawidłowe działanie ma kluczowe znaczenie dla wydajności i niezawodności podczas wielu prac rolniczych, takich jak orka, transport czy prasowanie bel.
Jak działa układ hydrauliczny w ciągnikach Claas i Renault?
Układ hydrauliczny w ciągnikach rolniczych Renault i Claas opiera się na wytwarzaniu ciśnienia w oleju hydraulicznym, które jest następnie wykorzystywane do poruszania elementami roboczymi. Ciśnienie to napędza podnośnik, ładowacz czołowy, układ kierowniczy oraz inne podłączone maszyny.
W skład tego złożonego systemu wchodzą m.in. pompa hydrauliczna (często podwójna), przewody, zawory, siłowniki oraz elektrozawory. W modelach takich jak Renault Ares, Arion 400 czy Claas Ares, hydraulika obsługuje także szybkozłącza, które pozwalają na szybkie i sprawne podłączanie oraz odłączanie maszyn towarzyszących. Bez sprawnej hydrauliki ciągnik traci większość swoich funkcji roboczych. Właściwie działający system umożliwia płynną obsługę narzędzi, precyzyjne sterowanie oraz szybkie reagowanie na zmiany w terenie.
Elementy układu hydraulicznego - kluczowe komponenty
Zrozumienie poszczególnych elementów układu hydraulicznego jest niezbędne do jego prawidłowej konserwacji i diagnozowania ewentualnych problemów:
- Pompy hydrauliczne - to one wytwarzają ciśnienie oleju, stanowiąc serce systemu.
- Zawory - sterują kierunkiem i natężeniem przepływu oleju w całym układzie.
- Siłowniki - zamieniają ciśnienie hydrauliczne na ruch mechaniczny, liniowy lub obrotowy.
- Tłoka podnośnika - odpowiada za podnoszenie i opuszczanie narzędzi.
- Uszczelki i uszczelniacze - zapobiegają wyciekom oleju, utrzymując szczelność systemu.
W ciągnikach Massey Ferguson Renault oraz John Deere wiele komponentów jest podobnych, ale firma Claas stosuje także własne rozwiązania, które zwiększają niezawodność systemu.

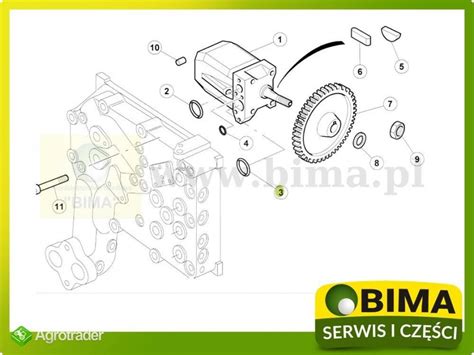

Pompa hydrauliczna - serce systemu
Pompa hydrauliczna to element, który generuje ciśnienie dla całego układu. W zależności od modelu ciągnika można spotkać pompy pojedyncze lub pompy hydrauliczne podwójne. Zużyta pompa jest częstą przyczyną spadków wydajności i wymaga wymiany zużytych części, takich jak uszczelka czy łożyska. Przykładowo, pompa hydrauliczna o numerze katalogowym 0006832032 jest przeznaczona dla kombajnów Claas Lexion 440-485, 540-585 i 600.
Filtry w układzie hydraulicznym - kiedy wymieniać?
Filtry hydrauliczne w ciągnikach Claas i Renault odpowiadają za utrzymanie czystości oleju. Zanieczyszczony olej hydrauliczny jest jedną z głównych przyczyn szybszego zużycia pomp, zaworów i siłowników, prowadząc do obniżenia wydajności i awarii. Regularna wymiana filtrów to obowiązek - najczęściej co 500 godzin pracy lub zgodnie z zaleceniami producenta. Filtry Claas można kupić w autoryzowanych punktach lub w sklepie internetowym z częściami do maszyn rolniczych.
Rozwiązywanie problemów z hydrauliką
Często problemy z hydrauliką mogą być trudne do zdiagnozowania, ponieważ ich przyczyna może leżeć zarówno w ciągniku, jak i w podłączonym agregacie. Jednym z przykładów jest problem, gdy hydropak podnosi się lub opuszcza normalnie do pewnego momentu, a następnie nagle (skokowo) pojawia się bardzo duże obciążenie, tak, że czuć, jak ciągnik ma ciężko i hydropak zaczyna zdecydowanie wolniej się poruszać
.
W przypadku takiego problemu, gdy wykluczono usterki mechaniczne (np. hydropak z odpiętym siłownikiem porusza się lekko w całym zakresie
) i problem występuje na obu parach wyjść hydraulicznych, punkt wzrostu obciążenia nie jest stały, a podnoszenie i opuszczanie hydropaku trwa bardzo długo
, warto szukać problemu w przepływie oleju. W jednym z przypadków rozwiązaniem okazało się rozwiercenie nypla wkręconego w siłownik, który miał przelotowy otworek ok 1-1,5mm
. Po zwiększeniu otworu na większy, problem z obciążeniem ustąpił, co wskazuje na dławienie przepływu na powrocie oleju.
Jak naprawić cylinder hydrauliczny
Inne typowe problemy z hydrauliką i układem napędowym
W ciągnikach Claas mogą występować również inne problemy, które pośrednio lub bezpośrednio dotyczą hydrauliki lub układu napędowego:
- Szarpnięcia i drgania przewodów hydraulicznych: Występowanie silnych szarpnięć i trzęsienia przewodami przy szybkozłączach, a także skokowe podnoszenie ładowacza, może świadczyć o problemach z układem hydraulicznym lub niewłaściwym ciśnieniem.
- Problemy z wałkiem WOM: Jeśli
wałek WOM tył nie działa, nie rusza wcale
, a ikona się zapala, przyczyną może byćczujnik położenia wałka, który się brudzi i może nie czytać
, lubprzyciski w błotnikach, które często powodują problem i należy je sprawdzić i wyczyścić
. - Spadki mocy i szarpanie podczas transportu: W ciągnikach takich jak Claas Ares 697 ATZ,
szarpanie na wysokich obrotach podczas lekkiego transportu
orazwyraźne osłabienie pod górki
może wskazywać na problemy z filtrami, układem paliwowym lub skrzynią biegów. Wysoka temperatura korpusu skrzyni (np. 70 stopni po godzinie jazdy) również wymaga uwagi. - Kontrolki i sygnały dźwiękowe: Występowanie
kontrolki na zimnym silniku, która co pewien czas wyskakuje i niekiedy trąbi
(np. w Claas Axion 810 z 2010 roku) może sygnalizować problem z czujnikiem temperatury lub innym elementem systemu, który normalizuje pracę po rozgrzaniu silnika.
Oryginalne części Claas czy zamienniki?
W przypadku konieczności wymiany części układu hydraulicznego, pojawia się pytanie, czy wybrać oryginalne części Claas, czy zamienne komponenty. Zarówno oryginalne części, jak i dobrej jakości zamienniki mogą zapewnić wysoką jakość pracy. Wybór często zależy od budżetu i dostępności, ale w przypadku kluczowych elementów, takich jak pompy czy zawory, oryginalne części często gwarantują najlepsze dopasowanie i długą żywotność, zapewniając niezawodność, która jest kluczowa dla wydajności ciągnika.
