W kontekście opryskiwacza Pilmet Plus, a także innych opryskiwaczy rolniczych, istotne jest zrozumienie potrzeb hydrauliki, zwłaszcza jeśli chodzi o liczbę węży zasilających i powrotnych. Chociaż w dostarczonym tekście nie ma bezpośredniej informacji o konkretnej liczbie węży dla modelu Pilmet Plus, ogólne zasady działania opryskiwaczy hydraulicznych i ich komponentów są szczegółowo omówione. Artykuł ten, opierając się na praktycznych doświadczeniach, wyjaśnia kluczowe aspekty związane z hydrauliką opryskiwacza, w tym działanie rozdzielaczy, siłowników i pomp, które są fundamentalne dla każdego nowoczesnego opryskiwacza.
Podstawowe elementy układu hydraulicznego w opryskiwaczu
Układ hydrauliczny w opryskiwaczu składa się z kilku kluczowych komponentów, które współpracują ze sobą, aby zapewnić efektywną pracę maszyny.
Pompy hydrauliczne
Pompa jest sercem układu hydraulicznego, odpowiedzialną za generowanie ciśnienia oleju. W łuparce hydraulicznej do ciągnika napędzanej WOM, właściciel chciał, aby tłok pracował 6-8 sekund. Po obliczeniach specjalisty z Hylmetu dobrano pompę, która miała działać, jednak tłok wysuwał się około 25 sekund. Pompa o wydajności 16 l/min jest odpowiednia do silnika 5,5 kW i 14400 obr/min.
Siłowniki hydrauliczne
Siłowniki przekształcają energię hydrauliczną w ruch liniowy. Przykładem jest siłownik 80/45/500 w łuparce hydraulicznej, który generuje siłę nacisku około 6.5T. Ważne jest, aby średnica tłoczyska siłownika była minimalnie 8 cm. Siłownik dwustronny w maszcie nie sprawdzi się. Można zastosować rozdzielacz do siłownika jednostronnego i zasilić go z dostępnych gniazd. Jeśli w maszynie unoszonej i opadającej, jak na przykład pług z kółkiem podporowym, tłoczysko siłownika ma swobodnie przesuwać się w zależności od ukształtowania terenu, potrzebna jest pozycja pływająca.

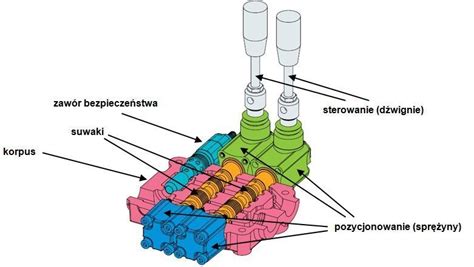

Rozdzielacze hydrauliczne
Rozdzielacze sterują przepływem oleju do siłowników i innych komponentów hydraulicznych. Są one kluczowe dla precyzyjnego sterowania opryskiwaczem.
Typy i funkcje rozdzielaczy
- Rozdzielacz bez sekcji pływającej ma trzy pozycje dźwigni: praca-stop-praca.
- Rozdzielacz z pozycją pływającą ma cztery pozycje dźwigni: praca-stop-praca-pływająca. Pozycja pływająca i stop są utrzymywane przez zatrzask. Rozdzielacz ma wtedy funkcję pływającą na każdej sekcji.
Dźwignia utrzymuje pozycje pracy. W ciągniku Zetor/Ursus C360 również jest zatrzask na pozycji pływającej oraz jeden zatrzask do stałego napędu silników hydraulicznych. W przypadku opadającego podnośnika w Ursusie C-328, po wymianie cylindra, tłoka i pierścieni, problem nadal występował, co wskazywało na rozdzielacz. Nowy, zewnętrzny rozdzielacz założony w maju na przewodach hydraulicznych z zatrzaskiem i sekcją pływającą powinien rozwiązać problem. Jeśli rozdzielacz w ciągniku ma zatrzask z funkcją automatycznego powrotu (jak np. w T25A), po osiągnięciu końca skoku siłownika wzrasta ciśnienie, powodując powrót dźwigni do pozycji neutralnej.
Problem z zatrzaskiem w rozdzielaczu
Jeśli zatrzask zbyt luźno pracuje, może odskakiwać, a jeśli to nie pomaga, prawdopodobnie jest już zużycie i suwak nie zatrzaśnie się w rozdzielaczu. Kołek, inaczej zatrzask, służy do blokady dwóch skrajnych położeń siłowych. Szybkozłącza powinno się podłączać/rozłączać na pozycji pływającej, kiedy wyjścia są połączone z przelewem i naciskanie na grzybki szybkozłącz nie powoduje generowania ciśnienia. Ciśnienie szczątkowe mogą utrzymywać elastyczne węże gumowe. Jeżeli maszt nie wraca do dołu, może to oznaczać, że rozdzielacz ma zatrzask, który blokuje powrót oleju. Wysterowanie rozdzielacza w pozycję neutralną też może nic nie dawać.
W przypadku problemów z silnikiem hydraulicznym napędzającym piłę tarczową, włączanym za pomocą rozdzielacza z zatrzaskiem, rozważano zastosowanie elektrycznego rozdzielacza. Ostatecznie jednak zakupiono zwykły rozdzielacz z zatrzaskiem za 150 zł, który zapewni coś na wzór "automatycznego" powrotu.
Wymagania hydrauliczne dla opryskiwacza Pilmet Plus
Opryskiwacze Pilmet Termit i Termit 2 są odpowiednie dla ciągników, oferując zbiornik 400 l, dysze wirowe, rozdzielacz, regulację ciśnienia, manometr i filtry. Zasilanie na nowy rozdzielacz można podłączyć z drugiej sekcji oryginalnego rozdzielacza. Aby go uruchomić, należy przesunąć dźwignię drugiej sekcji do góry, co aktywuje drugi rozdzielacz. Możliwe są dwie opcje podłączenia: tak jak opisano powyżej lub w inny sposób. W przypadku przeniesienia całego rozdzielacza z opryskiwacza Pilmet do ciągnika, użytkownik powinien sprawdzić działanie systemu.
Niekiedy, podczas oprysku, początkowo występuje duże ciśnienie, a następnie, po wyłączeniu i ponownym włączeniu, ciśnienie staje się słabsze. Może to być spowodowane problemem z zaworem ze sprężyną, który mógł zardzewieć. Wymiana na nową sprężynę, nawet nieoryginalną, może wpłynąć na ciśnienie, jeśli jest zbyt mocna i nie przepuszcza ciśnienia na lance.
Kalibracja opryskiwacza
Kalibracja opryskiwacza Rau Explorer ze sterownikiem FMC (Flow Mate Control) wymaga wpisania impulsów na litr z przepływomierza (np. 669 impulsów/litr) na ekranie 14. Następnie należy ustawić wszystko na oprysk i włączyć pryskanie, mierząc średnią wydajność rozpylaczy i mnożąc ją przez liczbę wszystkich dysz. Całkowity przepływ wody wpisuje się w górnej części ekranu. Po potwierdzeniu OK, ilość impulsów zmienia się, co często prowadzi do frustracji.
Instrukcja Kalibracji Rozdzielacza Sekcyjnego HD Stałociśnieniowego
Przewody hydrauliczne i ich znaczenie
Przewody hydrauliczne są kluczowe dla efektywnego przesyłania oleju w układzie. Zwiększenie wydajności pompy wiąże się ze zwiększeniem przekroju przewodów olejowych. Brak wolnego spływu oleju do zbiornika z silnika hydraulicznego może prowadzić do problemów. W koparce, gdzie oryginalnie sterowanie ruchami odbywa się za pomocą dźwigni bezpośrednio na zaworach, można zamontować dżojstiki w wygodnej pozycji. Wizja z rozdzielaczem byłaby bezpieczniejsza, ale musi być zamocowany w miejscu, które nie będzie kolidowało z elementami wirującymi. Rozdzielacz ten powinien mieć zawór przeciążeniowy ustawiony na nieco niższe ciśnienie niż to w ciągniku. Dwa zatrzaski i oczyszczenie nagaru na "nóżkach" w kopułce oraz palcu rozdzielacza powinno rozwiązać problemy, ewentualnie konieczna będzie wymiana.
Odporność na czynniki zewnętrzne
Belka opryskowa powinna chronić kruche końcówki przed uszkodzeniem przez zdrewniałą roślinność i inne przeszkody. Na zdjęciu przedstawiono korpusy: przelotowy i krańcowy, zakrętkę, wiertełko 2,5 mm do rozwiercania dropsów oraz zestaw do załadowania do zakrętki: przekładkę zawirowującą, o-ring regulacyjny i dropsy rozpylające. Pierwszy od kadłuba idzie zawirowywacz, spiralnymi kanałkami w kierunku wylotu. Dalej o-ring, który reguluje kąt i kroplistość zraszania, na koniec drop z otworem. O-ring ten nie wchodzi w standardowy zestaw końcówki opryskiwacza i jest patentem Kuca. Dzięki niemu można regulować kąt i grubość strumienia poprzez przykręcenie zakrętki. Im mocniej, tym drobniejszy i o większym kącie oprysk. Pozwala to dostosować działanie końcówek do wysokości zamocowania belki i rozstawu dysz, zapewniając równomierność zraszania.
