Woda w Pracach Cięcia: Od Systemów Chłodzenia po Technologię Waterjet

Pytanie o ilość wody do przecinarki JCB może mieć kilka wymiarów, obejmując zarówno kwestie związane z utrzymaniem odpowiedniego poziomu płynu chłodzącego w maszynie, jak i wykorzystanie wody jako medium tnącego w zaawansowanych technologiach. W niniejszym artykule przyjrzymy się obu tym aspektom, a także szerzej omówimy technologię cięcia wodą (waterjet), która rewolucjonizuje rynek produkcyjny.

Przecinarki Tarczowe JCB: Charakterystyka i Zastosowanie

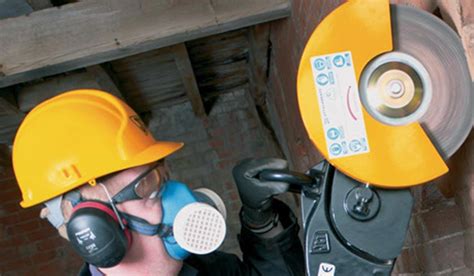

Przecinarki tarczowe JCB, takie jak model o średnicy Ø 300mm, to wyważone, ciche narzędzia, zaprojektowane do efektywnej pracy z agregatami hydraulicznymi JCB. Nadają się one do cięcia większości materiałów, w tym metali, betonu, kamienia i wielu innych. Napęd przecinarki wykorzystuje pas zębaty, co sprawia, że doskonale nadaje się do pracy w warunkach brudu i kurzu. Wszystkie elementy robocze są całkowicie obudowane, co zwiększa bezpieczeństwo i trwałość urządzenia. Maksymalna ilość obrotów dla tego typu przecinarki może wynosić do 6000 obr./min.

Poziom Płynu Chłodzącego w Maszynach: Kwestie Praktyczne

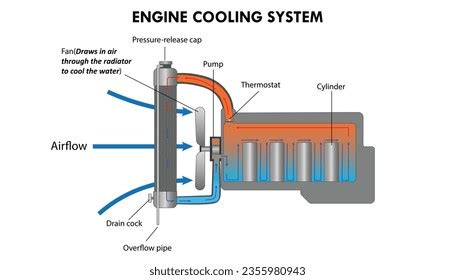

W kontekście maszyn roboczych, takich jak przecinarki, istotne jest utrzymanie odpowiedniego poziomu płynu chłodzącego. Użytkownicy często stają przed pytaniem, ile płynu należy dolać, zwłaszcza gdy zbiorniczek jest pusty, a w obiegu znajduje się jedynie resztkowa ilość. Problem może stanowić brak widocznej miarki na zbiorniczku, co utrudnia precyzyjne uzupełnienie płynu.

Sprawdzanie poziomu płynu wymaga często użycia długiego narzędzia, np. kija, wkładanego do zbiornika. Ważne jest również zwrócenie uwagi na konstrukcję korka zbiornika. Jeśli jest on zaprojektowany tak, aby wypuszczać ciśnienie w przypadku jego nadmiernego wzrostu (np. posiada oznaczenie z podanym ciśnieniem, króciec na wężyk lub widoczną sprężynę po odkręceniu), to nadmiar płynu zostanie automatycznie usunięty. W przypadku braku pewności co do sprawności zaworu upustowego, należy go sprawdzić. Brak zaobserwowanych wycieków jest pozytywnym sygnałem, jednak regularne monitorowanie poziomu płynu chłodzącego jest kluczowe dla prawidłowego funkcjonowania maszyny.

Cięcie Wodą (Waterjet): Innowacyjna Technologia

Skoncentrowany strumień wody pod wysokim ciśnieniem jest w stanie przeciąć nawet najtwardsze materiały budowlane, takie jak stopy tytanu, metal, szkło czy kamień, o grubości nawet 150 mm. Technologia tzw. waterjet nie jest nowa; pierwsze maszyny przemysłowe wykorzystujące tę metodę cięcia pojawiły się już w latach 30. XX w. Na przestrzeni ostatniego stulecia technologia ta znacząco się rozwinęła, rewolucjonizując rynek produkcyjny.

Definicja i Zasada Działania Waterjet

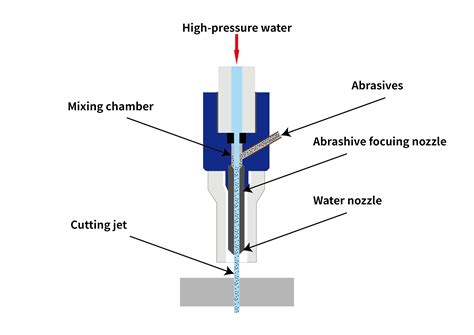

Cięcie wodą (ang. waterjet) to metoda cięcia różnych materiałów z wykorzystaniem strumienia wody o ekstremalnie wysokim ciśnieniu. Prędkość wylotowa wody może niekiedy sięgać 760 m/s. Obróbka ta pozwala na przecinanie wodą nawet dużych elementów lub kilku jednocześnie. W zależności od zastosowanej dyszy i całego systemu dostarczania wody, technologia ta pozwala na obróbkę elementów o grubości od 150 do 460 mm.

Materiały Poddawane Cięciu Wodą

Obróbka hydro-ścierna (hydro-abrazyjna) pozwala na cięcie szerokiej gamy materiałów, w tym najpopularniejszych materiałów budowlanych. Zaliczyć do nich można:

• stal nierdzewną;
• stal węglową;
• ceramikę;
• szkło;
• poliwęglan;
• metale kolorowe i ich stopy;
• kamień naturalny;
• konglomerat;
• tworzywa sztuczne;
• gumę;
• drewno i wyroby drewnopochodne;
• płytki gresowe.

Możliwości są praktycznie nieograniczone, a firmy oferujące usługi cięcia technologią strumieniowo-ścierną często przyjmują zlecenia dotyczące obróbki wielu innych materiałów.

Zalety Technologii Waterjet

Technologia waterjet posiada szereg zalet, które często decydują o wyborze tej metody zamiast alternatywnych technik, takich jak cięcie laserem lub plazmą. Do głównych korzyści cięcia metodą wodno-ścierną zalicza się:

• wysoka precyzja cięcia (dokładność rzędu 0,1 mm);
• brak oddziaływania cieplnego na materiał;
• równość i wysoką jakość ciętych krawędzi;
• możliwość wykonywania dowolnych kształtów;
• ogromna wydajność i efektywność cięcia;
• możliwość obróbki niemal wszystkich materiałów;
• brak konieczności stosowania obróbki wykańczającej;
• neutralny lub znikomy wpływ na środowisko naturalne (brak emisji spalin itp.).

Patrząc od strony czysto mechanicznej, cięcie materiałów wodą jest cenione głównie z uwagi na brak emisji cieplnej i ingerencji w wewnętrzną strukturę obrabianego materiału. Dzięki temu elementy metalowe nie odkształcają się i nie tracą swoich fizycznych właściwości.

Ponadto, cięcie wodą pozwala na obróbkę elementów grubszych, niż dopuszcza to obróbka przy pomocy lasera (do 25 mm) lub plazmy (do 80 mm). Do tego dochodzi szeroka funkcjonalność, ponieważ przy pomocy lasera bądź plazmy nie można ciąć elementów niemetalicznych, co można z powodzeniem wykonać z pomocą technologii waterjet.

Na uwagę zasługuje również niskie zużycie wody, oscylujące w granicach 1,9 - 3,8 l/min. Woda ta może być wykorzystana ponownie (zamknięty obieg), a za sprawą niewielkiej ilości zanieczyszczeń powstałych w procesie cięcia, zużyta woda może w większości przypadków bezpiecznie trafić do kanalizacji ściekowej. Garnet, stosowany jako środek ścierny, jest nietoksyczny i również może zostać bez problemu zutylizowany lub ponownie użyty w zamkniętym obiegu. Tym samym technologia cięcia „water jet” ma znikomy wpływ na środowisko naturalne.

Zastosowanie Cięcia Strumieniem Wody

Obróbka strumieniowo-ścierna materiałów jest bardzo wszechstronna. Z uwagi na łatwe manipulowanie prędkością wylotową i szerokością strumienia wody, technologia cięcia przy pomocy wody obecna jest w wielu gałęziach przemysłu. Ponadto obróbka tego typu pozwala na wycinanie w takich materiałach jak tworzywa sztuczne, guma, skóra, kamień, metal, papier, a nawet produkty spożywcze. Jedynym ograniczeniem są materiały o wyższej twardości niż zastosowany garnet, do takich należy m.in. szkło hartowane czy diament. Strumień wody pod ciśnieniem może przecinać elementy metalowe o grubości do 150 mm, a pozostałe nawet do 460 mm.

Ciekawostką jest fakt, że z technologii waterjet korzystają zakłady przetwórstwa mięsnego. Obróbka mięsa przy pomocy czystej wody minimalizuje ryzyko kontaminacji (zanieczyszczenia mięsa), co może nastąpić w przypadku cięcia tradycyjnymi metodami, np. przy pomocy noży.

Warto wspomnieć o łatwej dostępności maszyn i systemów oferujących cięcie strumieniem wody. Do dyspozycji firm pozostaje szeroka rozpiętość zarówno głowic, jak i pomp ciśnieniowych. Niektóre z pomp zasilających systemy waterjet potrafią wytworzyć ciśnienie sięgające nawet 690 MPa. Dla porównania, nawet najmocniejsze, stacjonarne myjki wysokociśnieniowe potrafią wytworzyć ciśnienie na poziomie zaledwie ok. 100 MPa. Tym samym można wyobrazić sobie siłę uderzenia takiego strumienia wody. Odległość dyszy od ciętego materiału najczęściej wynosi zaledwie ok. 3 mm i zależy od szerokości cięcia i prędkości cięcia. Maszyny tnące (plotery) najczęściej sterowane są komputerowo z wykorzystaniem technologii CNC.

Możliwości Cięcia Wodą: Precyzja i Szerokość Strumienia

Wąski strumień wody pod ogromnym ciśnieniem daje ogromne możliwości, w tym regulowaną szerokość cięcia. W zależności od potrzeb, można zastosować różne końcówki w głowicy tnącej, a także modyfikować typ środka ściernego. Typowa szerokość cięcia przy pomocy wody i garnetu wynosi od 1 do 1,3 mm, jednak może sięgać nawet 0,51 mm. Bardziej precyzyjne cięcie można osiągnąć przy użyciu samej wody - od 0,18 do 0,33 mm. Nie stanowi to jednak limitu, ponieważ przy użyciu odpowiedniej głowicy można osiągnąć szerokość strumienia wody wynoszącą zaledwie 0,076 mm, co w przybliżeniu odpowiada grubości ludzkiego włosa.

Precyzja cięcia może być utrzymywana na poziomie 0,13 mm, a z wykorzystaniem najnowszych maszyn sięgać wartości nawet 0,025 mm. Tak ogromna precyzja cięcia pozwala uzyskać bardzo czyste cięcie z wytworzeniem śladowej ilości ścieru. Jednocześnie podczas cięcia wodnego ograniczone jest pylenie i zanieczyszczenie powietrza, przez co operator maszyny nie jest narażony na kontakt z niebezpiecznymi cząsteczkami.

Waterjet a Cięcie Laserem i Plazmą: Kluczowe Różnice

Warto opisać korzyści cięcia wodą nad równie popularnymi metodami cięcia przy pomocy lasera lub plazmy. Przede wszystkim wodą można ciąć niemal wszystkie materiały (w tym metale pokryte rdzą), podczas gdy laserem nie przetniemy materiałów o wysokim współczynniku odbicia światła. Ponadto strumieniem wody możemy obrabiać materiały niemetaliczne i zespolone, a dodatkowo nie ma ryzyka ich odkształcenia.

Kolejnym atutem technologii waterjet jest brak trujących oparów, które niestety obecne są podczas obróbki z wykorzystaniem lasera lub plazmy.

Ile Kosztuje Cięcie Wodą? Cennik i Czynniki Wpływające na Cenę

Koszty cięcia z wykorzystaniem strumienia wody uzależnione są przede wszystkim od metody cięcia.

Cięcie liniowe:

• kafle o długości do 60 cm - ok. 26 zł/mb.;
• kafle o długości ponad 60 cm - ok. 29 zł/mb.;
• kafle i gresy od 15 mm grubości (poniżej 60 cm długości) - ok. 30 zł/mb;
• kafle i gresy od 15 mm grubości (pow. 60 cm długości) - ok. 37 zł/mb.

Cięcie krzywoliniowe:

• kafle o długości do 60 cm - ok. 30 zł/mb.;
• kafle o długości ponad 60 cm - ok. 37 zł/mb.;
• kafle i gresy od 15 mm grubości - ok. 45 zł/mb.

Firmy zajmujące się obróbką materiałów przy pomocy wody oferują również możliwość wycinania otworów, co najczęściej wyceniane jest indywidualnie. Do tego dochodzi projektowanie pliku roboczego (chyba że już takowy posiadamy, np. w formacie zgodnym z AutoCad, czyli DWG lub DFX). Tutaj ceny mogą być dosyć rozbieżne i wahać się w przedziale 30 - 250 zł. Ponadto trzeba uwzględnić minimalną wartość zamówienia, która w zależności od polityki firmy może wynosić 80 - 100 zł lub więcej.

Nie wszystkie przedsiębiorstwa zajmujące się wycinaniem przy pomocy wody dysponują nawet przybliżonym cennikiem usług. Wartość zamówienia może być wyceniania indywidualnie, najczęściej na podstawie dostarczonego pliku projektowego i w zależności od grubości i twardości materiału, długości linii cięcia oraz docelowej jakości krawędzi. Duża ilość ostrych kątów w wycinanym elemencie zawsze spowalnia cały proces cięcia i trzeba za taki projekt zapłacić odpowiednio więcej.

Firmy najczęściej oferują możliwość bezpłatnego cięcia testowego, w przypadku mocno wyszukanych materiałów, których zachowanie podczas cięcia wodą ciężko przewidzieć. Cięcie wodą pod wysokim ciśnieniem jest niemal zawsze w pełni bezpieczne dla obrabianego materiału. Niestety zdarza się, że takie elementy jak szkło czy kafle mogą pękać czy też kruszyć się w trakcie cięcia. Jest to spowodowane wadami powstałymi już na etapie produkcji tych elementów (wysokie naprężenia wewnętrzne, niewłaściwy sposób wypalenia itp.). Z tego też powodu dobrą praktyką jest dostarczanie do cięcia o kilka sztuk (metrów zapasowych) danego materiału więcej, niż zakładamy.

Tradycyjne Techniki i Urządzenia Tnące

Oprócz wspomnianej już technologii cięcia strumieniem wody, w ciągłym użyciu pozostają tradycyjne urządzenia do cięcia. Do takich zaliczają się m.in. przecinarki ręczne, przecinarki do płytek, gilotyny do kostki brukowej i wszelkiego rodzaju elektronarzędzia, takie jak pilarki stołowe przewodowe, przewodowe pilarki tarczowe czy wyrzynarki elektryczne.
