Rozdzielacz hydrauliczny – sekcje i ich zastosowanie w ładowaczach

Rozdzielacz hydrauliczny to jeden z kluczowych elementów układów hydraulicznych, odpowiedzialny za sterowanie przepływem oleju i pracą siłowników. Jest to podstawowy komponent układów hydrauliki siłowej, którego głównym zadaniem jest kontrolowanie kierunku przepływu oleju hydraulicznego. Działa na zasadzie sterowania przepływem cieczy roboczej w układzie, co pozwala na precyzyjne uruchamianie i zatrzymywanie siłowników, silników hydraulicznych oraz innych elementów wykonawczych.

Zasada działania rozdzielacza hydraulicznego

Rozdzielacz hydrauliczny działa na zasadzie regulacji przepływu oleju w układzie hydraulicznym, co pozwala na kontrolowanie siłowników i innych elementów wykonawczych. Sterowanie odbywa się za pomocą dźwigni lub rączki rozdzielacza, która odpowiada za zmianę pozycji wewnętrznych zaworów, co w efekcie kieruje olej do odpowiednich sekcji.

Podstawowe etapy działania rozdzielacza:

1. Doprowadzenie ciśnienia do układu - olej hydrauliczny jest tłoczony przez pompę i doprowadzany do wejścia rozdzielacza.
2. Sterowanie ruchem oleju - przesunięcie suwaka w odpowiednią pozycję powoduje otwarcie kanałów przepływu, co umożliwia skierowanie cieczy roboczej do określonej sekcji układu hydraulicznego.
3. Przekazywanie energii do odbiornika - pod wpływem przepływu oleju siłownik lub silnik hydrauliczny wykonuje zamierzony ruch (np. wysunięcie tłoczyska siłownika, obrót wału silnika hydraulicznego).

Budowa rozdzielacza hydraulicznego

Rozdzielacz hydrauliczny składa się z kilku kluczowych elementów, które razem zapewniają jego niezawodne działanie. Budowa rozdzielacza hydraulicznego jest skomplikowana i różni się w zależności od modelu, jednak podstawowe elementy, takie jak dźwignia, sekcje rozdzielacza oraz zawory (np. zawór przelewowy) są wspólne dla większości konstrukcji.

• Korpus rozdzielacza - stanowi główną obudowę, w której znajduje się suwak hydrauliczny odpowiadający za sterowanie przepływem oleju. Jest podstawowym elementem, pełniącym rolę obudowy i struktury nośnej dla wszystkich wewnętrznych podzespołów. W nim znajdują się kanały olejowe oraz gniazda dla suwaka sterującego przepływem cieczy roboczej.
• Suwak hydrauliczny - wewnątrz korpusu znajduje się suwak, który odpowiada za sterowanie kierunkiem przepływu oleju. Przesuwając się w różnych pozycjach, otwiera i zamyka poszczególne kanały olejowe, kierując ciecz do odpowiednich sekcji układu hydraulicznego.
• Sprężyny powrotne - aby zapewnić stabilność położenia suwaka i umożliwić jego powrót do pozycji neutralnej po zwolnieniu sterowania, stosuje się sprężyny powrotne.
• Dźwignie sterujące rozdzielacza - jeżeli rozdzielacz jest sterowany ręcznie, wyposażony jest w dźwignię sterującą, która pozwala operatorowi przesuwać suwak i w ten sposób kontrolować przepływ oleju w układzie hydraulicznym.
• Kołpaki ochronne - chronią wrażliwe elementy sterujące, takie jak dźwignia lub elektromagnesy, przed zabrudzeniem i uszkodzeniami mechanicznymi.
• Zawory zabezpieczające - niektóre modele rozdzielaczy posiadają dodatkowe zawory, takie jak zawór zwrotny, który zapobiega cofaniu się oleju hydraulicznego do niepożądanych kanałów, oraz zawór przelewowy, odpowiedzialny za ochronę układu przed nadmiernym wzrostem ciśnienia.
• Otwory przyłączeniowe - na obudowie rozdzielacza znajdują się również porty, przez które przepływa olej hydrauliczny.
• Uszczelnienia rozdzielacza - aby cały układ był szczelny i działał bez strat ciśnienia, w konstrukcji rozdzielacza znajdują się różnego rodzaju uszczelnienia.

Rodzaje sterowania rozdzielaczami hydraulicznymi

W zależności od zastosowania można wybierać pomiędzy różnymi rodzajami sterowania:

• Sterowanie ręczne - obsługiwane dźwignią lub pokrętłem, stosowane w prostych układach hydraulicznych.
• Sterowanie elektryczne - wykorzystuje elektromagnesy do przesuwania suwaka, umożliwiając automatyczne sterowanie maszynami. Rozdzielacz hydrauliczny elektryczny to odmiana rozdzielacza, w którym sterowanie kierunkiem przepływu oleju odbywa się za pomocą elektrycznych zaworów sterujących. Znajduje zastosowanie w automatyce przemysłowej, robotyce oraz systemach sterowania hydraulicznego w pojazdach specjalistycznych.
• Sterowanie hydrauliczne.
• Sterowanie elektrohydrauliczne - nowoczesne urządzenie sterowane elektrycznie, które reguluje przepływ oleju w układach hydraulicznych bez potrzeby ręcznego działania.

Sekcje rozdzielacza hydraulicznego

Sekcja hydrauliczna to element rozdzielacza hydraulicznego, który steruje przepływem oleju do określonego obwodu. Może być częścią rozdzielacza monoblokowego lub modułowego, a jej zadaniem jest kontrolowanie ciśnienia, kierunku i natężenia przepływu oleju. Jest to jedna z kluczowych jednostek konstrukcyjnych w rozdzielaczach hydraulicznych, która odpowiada za sterowanie przepływem oleju hydraulicznego w układzie.

Funkcje sekcji hydraulicznych:

• Sterowanie przepływem oleju - regulują kierunek i natężenie przepływu cieczy roboczej.
• Zasilanie siłowników i silników hydraulicznych - każda sekcja obsługuje konkretny odbiornik (np. siłownik lub silnik hydrauliczny).
• Kontrola ciśnienia - często wyposażone są w zawory zabezpieczające, które chronią układ przed nadmiernym wzrostem ciśnienia.

Rodzaje sekcji w zależności od typu rozdzielacza:

• Sekcje monoblokowe - stosowane w jednoczęściowych rozdzielaczach, gdzie wszystkie sekcje są odlewane jako jeden blok. Rozdzielacze monoblokowe są najtańszymi i najpopularniejszymi stosowanymi na rynku, głównie w maszynach i urządzeniach przeznaczonych do rolnictwa. Cały wykonany jest z jednego odlewu (monobloku), który następnie jest obrobiony.
• Sekcje modułowe (sekcyjne) - to droższy i mniej popularny rodzaj. W przeciwieństwie do monobloków ten typ rozdzielaczy składa się z poszczególnych sekcji skręconych razem. Istnieje możliwość wymiany dowolnych sekcji i ponownego skręcenia.

Ilość sekcji w rozdzielaczach

Jeden rozdzielacz może mieć maksymalnie 8 sekcji roboczych. Liczba sekcji jest istotnym parametrem, określającym liczbę siłowników lub obwodów hydraulicznych, które będą sterowane za pomocą jednego rozdzielacza.

• Rozdzielacz hydrauliczny 1-sekcyjny - kompaktowe urządzenie stosowane w układach hydrauliki siłowej do sterowania jednym obwodem hydraulicznym. Umożliwia precyzyjne zarządzanie przepływem oleju do siłownika jednostronnego lub dwustronnego działania.
• Rozdzielacz hydrauliczny 2-sekcyjny - pozwala na sterowanie dwoma niezależnymi siłownikami lub silnikami hydraulicznymi. Stosowany jest w maszynach, gdzie wymagane jest zarządzanie kilkoma obwodami jednocześnie.
• Rozdzielacz hydrauliczny 3-sekcyjny - umożliwia obsługę trzech niezależnych obwodów hydraulicznych, co pozwala na jeszcze bardziej kompleksową kontrolę nad maszynami. Rozdzielacz 3-sekcyjny na linki to hydrauliczny zawór sterujący, który umożliwia obsługę trzech niezależnych obwodów hydraulicznych za pomocą linek sterujących.
• Rozdzielacz hydrauliczny 4-sekcyjny - to rozbudowana wersja standardowego rozdzielacza, pozwalająca na sterowanie czterema siłownikami lub innymi odbiornikami hydraulicznymi.

Wybór rozdzielacza hydraulicznego

Wybór rozdzielacza hydraulicznego powinien być dostosowany do specyfiki układu oraz wymagań maszyny, w której będzie zastosowany.

Kluczowe parametry wyboru:

• Rodzaj sterowania - ręczne, elektryczne, hydrauliczne lub elektrohydrauliczne.
• Liczba sekcji - odpowiadająca liczbie siłowników lub obwodów hydraulicznych do sterowania.
• Przepływ oleju (l/min) - musi być dopasowany do wydajności pompy hydraulicznej, aby zapewnić odpowiednie działanie całego układu. Zbyt niski przepływ może powodować spadek wydajności siłowników, natomiast zbyt wysoki może prowadzić do nieefektywnej pracy lub uszkodzenia komponentów. W zależności od modelu przepływ nominalny wynosi od 45 do 170 [l/min].
• Maksymalne ciśnienie robocze (bar) - określa, jakie ciśnienie oleju może wytrzymać rozdzielacz. Należy dopasować je do parametrów układu hydraulicznego, aby uniknąć przeciążenia i uszkodzenia podzespołów. Maksymalne ciśnienie robocze może wynosić 350 [bar].
• Funkcje zaworów zwrotnych i bezpieczeństwa - wpływają na ochronę całego systemu. Na przykład zawory przelewowe zabezpieczają układ przed nadmiernym wzrostem ciśnienia, odprowadzając nadmiar oleju do zbiornika.
• Rodzaj gwintów przyłączy - standardowo stosowane są gwinty BSP, NPT lub metryczne, dlatego warto sprawdzić specyfikację techniczną maszyn, aby uniknąć problemów z montażem.

Zastosowanie rozdzielaczy hydraulicznych

Rozdzielacze hydrauliczne znajdują zastosowanie w wielu dziedzinach przemysłu i rolnictwa. Są powszechnie stosowane w układach hydraulicznych m.in. dźwigów, podnośników, maszyn budowlanych, rolniczych i przemysłowych. Sterują kierunkiem przepływu cieczy roboczej.

Przykłady zastosowań:

• Maszyny budowlane (np. koparki, ładowarki).
• Maszyny rolnicze (np. ciągniki, kombajny, ładowacze czołowe, pługi śnieżne, maszyny leśne do sterowania żurawiami hydraulicznymi). W przypadku Ursusa C360, rozdzielacz hydrauliczny steruje pracą układu podnośnika hydraulicznego. W przypadku ładowacza czołowego, który obsługuje podnoszenie i przechylanie łyżki, najczęściej stosuje się rozdzielacz 2-sekcyjny o przepływie 40-80 l/min i ciśnieniu 160-250 bar.
• Układy przemysłowe (np. prasy hydrauliczne, systemy transportowe).
• Maszyny komunalne do sterowania osprzętem.

Oznaczenia rozdzielaczy hydraulicznych

Rozdzielacze hydrauliczne posiadają różne oznaczenia, które pomagają w ich identyfikacji i prawidłowym podłączeniu do układu. Oznaczenie rozdzielacza hydraulicznego określa jego funkcje, przepustowość oraz typ zaworów, co jest szczególnie istotne podczas montażu.

• Litera „C” na rozdzielaczu hydraulicznym najczęściej oznacza port ciśnieniowy dodatkowego obwodu hydraulicznego lub przyłącze do sterowania zewnętrznego. W zależności od producenta i konkretnego modelu może to być:
  1. Port zasilania sekcji pomocniczej - np. do dodatkowego siłownika lub obwodu sterowania.
  2. Przyłącze do zewnętrznego sterowania hydraulicznego - stosowane w elektrohydraulicznych rozdzielaczach.
• Litera „T” w rozdzielaczu hydraulicznym oznacza port odpływowy („Tank”), czyli miejsce, przez które olej hydrauliczny wraca do zbiornika po wykonaniu pracy. Jest to kluczowy element obiegu zamkniętego w układzie hydraulicznym. Zastosowanie portu „T” w rozdzielaczu to odprowadzenie nadmiaru oleju po wykonanej pracy oraz połączenie z filtrem oleju, aby usuwać zanieczyszczenia przed powrotem oleju do zbiornika.
• Port oznaczony jako „N” lub „neutralny / bypass” - często bywa fabrycznie zaślepiony. W tym miejscu demontuje się zaślepkę i montuje tuleję ciśnieniową, gdy zachodzi potrzeba rozbudowy układu hydraulicznego (dodania kolejnej sekcji lub drugiego rozdzielacza). Tuleja ciśnieniowa pozwala na przekazanie ciśnienia z pierwszego rozdzielacza na kolejny w linii szeregowej, zachowanie ciągłości przepływu oleju bez konieczności stosowania dodatkowych przewodów między rozdzielaczami oraz ochronę przed efektami „cofki” ciśnienia.

Montaż i konserwacja

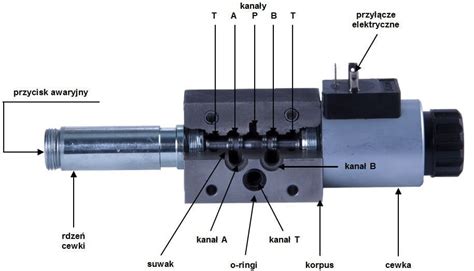

Prawidłowy montaż rozdzielacza hydraulicznego jest kluczowy dla jego niezawodnej pracy. Wymaga on odpowiedniego podłączenia do układu, zgodnie ze schematem rozdzielacza hydraulicznego oraz przekrojem technicznym.

Montaż rozdzielacza hydraulicznego zawsze wymaga zastosowania odpowiednich uszczelnień. W zależności od typu przyłączy mogą to być uszczelnienia na stożku, uszczelki płaskie, oringi lub taśma uszczelniająca. Należy stosować wyłącznie uszczelnienia kompatybilne z olejem hydraulicznym i zakresem ciśnień roboczych. Połączenia gwintowe należy dokręcać z wyczuciem.

W miarę eksploatacji, rozdzielacze hydrauliczne mogą wymagać napraw, dlatego ważne jest posiadanie dostępu do części zamiennych rozdzielacza oraz zestawów naprawczych rozdzielacza hydraulicznego.

Producent rozdzielaczy hydraulicznych: Badestnost

Badestnost to bułgarska firma specjalizująca się w produkcji rozdzielaczy hydraulicznych i komponentów od 1902 roku. Jej produkty znajdują zastosowanie w takich obszarach jak rolnictwo, motoryzacja oraz szeroko pojęta inżynieria mechaniczna, wszędzie tam, gdzie wymagane jest sterowanie kierunkiem przepływu cieczy roboczej między generatorami ciśnienia a odbiornikami. Ponad 80% produkcji firmy jest eksportowane na rynki wszystkich kontynentów, w tym do Europy, obu Ameryk, Bliskiego Wschodu, Australii i Nowej Zelandii. W ofercie firmy znajdują się m.in. monoblokowe zawory sterujące kierunkiem przepływu, sterowane elektromagnetycznie, dostępne w różnych konfiguracjach, co pozwala na dostosowanie ich do specyficznych potrzeb aplikacji i schematów hydraulicznych. Badestnost to renomowany producent wysokiej jakości rozdzielaczy hydraulicznych. Produkty tej marki cechują się solidną konstrukcją, niezawodnością oraz szerokim zastosowaniem w różnych sektorach przemysłu.
