Zrozumienie Instalacji Elektrycznej w Ciągnikach: Kolory Przewodów i Uziemienie (Masa)

W każdym systemie elektrycznym, niezależnie od jego złożoności, kolory przewodów pełnią niezwykle ważną rolę. Pomagają one rozpoznać funkcję każdego przewodu - czy jest to przewód fazowy (L), neutralny (N), ochronny (PE) w instalacjach zmiennoprądowych, czy plus (+) lub minus (-) w instalacjach stałoprądowych. Znajomość kolorów przewodów to podstawa bezpieczeństwa przy pracy z elektrycznością, ponieważ błędy w podłączeniach mogą prowadzić do porażenia prądem, pożaru lub uszkodzenia sprzętu.

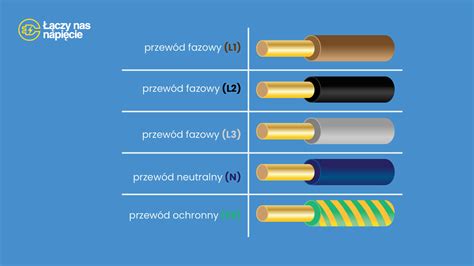

infografika: ogólne zasady oznaczania kolorów przewodów elektrycznych w AC i DC

Znaczenie Standaryzacji i Norm w Oznaczaniu Przewodów

Oznaczenia kolorystyczne wprowadzają porządek i ład, co znacząco podnosi bezpieczeństwo osób prowadzących prace przy elektryce. Nie jest tak, że każdy producent może dowolnie wybierać z palety barw; wszystko unormowane jest prawnie przez Unię Europejską oraz polskie normy, wydane przez Polski Komitet Normalizacyjny, takie jak PN-HD 308 S2:2007. Norma ta dotyczy instalacji do 1000 V prądu przemiennego (AC) i 60 Hz, a także prądu stałego (DC).

Należy pamiętać, że prąd nigdy nie będzie w pełni bezpieczny, dlatego należy podchodzić do tego tematu poważnie, nie tolerując półśrodków. Wszelkie prace przy instalacji powinien wykonywać elektryk z odpowiednimi uprawnieniami SEP.

Standardowe Kolory Przewodów w Różnych Typach Instalacji

Instalacje Niskonapięciowe (DC) w Pojazdach

W systemach niskonapięciowych, takich jak instalacje 12V czy 24V w ciągnikach i innych pojazdach, kolory przewodów są kluczowe dla prawidłowego montażu i konserwacji. W instalacjach 12V czerwony kabel zazwyczaj oznacza plus (+). W ogólnych obwodach prądu stałego (DC), a także w instalacjach fotowoltaicznych, powszechnie przyjmuje się, że czerwony to plus (+), natomiast czarny lub niebieski to minus (-). Ważne jest jednak zachowanie ostrożności, ponieważ w niektórych systemach 24V stosowanie czarnego jako minusa może być mylące i prowadzić do błędów, jeśli zostanie pomylony z przewodami AC.

W przypadku, gdy w zakupionym przewodzie brakuje koloru, który jest potrzebny, warto zachować porządek, oznaczając żyłę odpowiednim kolorem. Wystarczy taśma izolacyjna w odpowiedniej barwie, aby na przykład szarą żyłę oznaczyć na niebiesko.

Instalacje Wysokonapięciowe (AC) - Kontekst i Starsze Systemy

Chociaż ciągniki wykorzystują instalacje DC, znajomość oznaczeń AC jest przydatna, zwłaszcza w kontekście starych instalacji, gdzie oznaczenia mogły być inne lub w przypadku urządzeń zewnętrznych.

  • Faza (L): Jest to przewód „gorący”, dostarczający prąd do lamp i gniazdek, będący pod napięciem około 230 V względem ziemi. Podstawowym kolorem jest brązowy, ale może być też czarny albo szary. W starych domach faza mogła być czerwona, biała, a nawet zielona. W instalacji trójfazowej („siła”) kolory faz L1, L2 i L3 to zazwyczaj brązowy, czarny i szary. Zła kolejność faz ma znaczenie np. przy silnikach elektrycznych i może spowodować obrót w przeciwnym kierunku.
  • Neutralny (N): Zamyka obwód, aby prąd mógł wrócić do źródła. Choć powinien mieć 0 V względem ziemi, nie jest bezpiecznym przewodem. Kolor to zawsze jasnoniebieski.
  • Ochronny (PE): Jest najważniejszy dla bezpieczeństwa, chroniąc przed porażeniem prądem. Łączy metalowe obudowy urządzeń z ziemią. Oznaczony jest zawsze kolorem żółto-zielonym. Jeśli dojdzie do awarii i napięcie pojawi się na obudowie, PE odprowadza prąd do ziemi.
  • Przewód PEN: To połączenie przewodu ochronnego z neutralnym, występujące w starych instalacjach TN-C. Był oznaczony poprzecznymi, żółto-zielonymi pasami, ewentualnie zakończonymi kolorem niebieskim. W starych blokach i domach oszczędzano na przewodach, stosując „zerowanie” (PEN). Jego przerwanie może spowodować pojawienie się 230 V na obudowach wszystkich sprzętów, co jest śmiertelnie niebezpieczne.

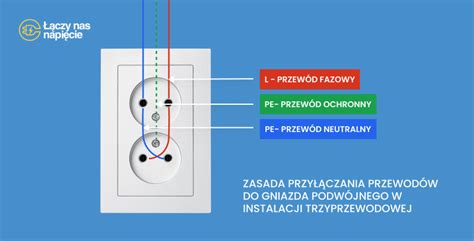

schemat: kolory przewodów w gniazdku AC i w instalacji DC pojazdu

Masa (GND) w Systemach Pojazdowych

W kontekście instalacji elektrycznych w ciągnikach, termin „masa” (GND - ground) odnosi się zazwyczaj do ujemnego bieguna akumulatora, który jest połączony z ramą i metalowymi elementami pojazdu. W wielu pojazdach, w tym w ciągnikach, obwody są zamykane poprzez połączenie z masą pojazdu, co redukuje liczbę potrzebnych przewodów. Prawidłowe uziemienie (masa) jest kluczowe dla stabilności działania wszystkich systemów elektrycznych i elektronicznych w ciągniku.

Naprawa i Diagnostyka Instalacji Elektrycznych w Ciągnikach

Wielu użytkowników traktorów, takich jak Ursus C330, napotyka problemy z uszkodzoną lub niekompletną instalacją elektryczną, często bez oznaczeń kolorystycznych na schematach. Na przykład, użytkownik ciągnika Ursus C330 napotkał problem z potarganą instalacją i brakiem przewodów, gdzie schemat nie zawierał oznaczeń kolorystycznych, a jedynie litery, jak na schemacie C-360. W takich sytuacjach, choć wymiana całej instalacji może być rozwiązaniem, wielu decyduje się na naprawę istniejącej, aby zaoszczędzić koszty.

Wyzwania z Instalacjami w Ursus C330 i Podobnych Modelach

Serwisanci podkreślają, że w profesjonalnych instalacjach to nie kolory kabli są najważniejsze, ale ich oznaczenia i dobrze opracowana dokumentacja. Jeśli użytkownik ma schemat, ale brakuje na nim kolorów przewodów, konieczne jest dokładne śledzenie ścieżek i zrozumienie funkcji każdego obwodu. Przed dotknięciem czegokolwiek, zawsze należy użyć miernika.

Typowe Problemy i Ich Przyczyny w Ciągnikach

  • Problemy z kierunkowskazami i światłami kontrolnymi: Użytkownicy zgłaszają, że w Zetorach kierunkowskazy mogą bardzo lekko migać, a w Ursusie 4514 kontrolki kierunkowskazów przyczep mogą działać niestabilnie. Częstą przyczyną takich problemów są skorodowane połączenia lub zbyt słaba masa. Lampki kontrolne kierunkowskazów działają, mierząc wartość prądu płynącego przez przerywacz; jeśli prąd jest niewłaściwy (np. przez słabe połączenie), kontrolka może mrugać nieprawidłowo lub nie działać wcale.
  • Zwarcie świateł STOP z długimi: Problem, w którym naciśnięcie hamulca powoduje jednoczesne zaświecenie się świateł STOP i przednich długich, może wskazywać na zwarcie między obwodami świateł STOP i długich, choć jest to mało prawdopodobne ze względu na oddzielne bezpieczniki. Może to być skutek przeróbek w instalacji lub nieprawidłowego podłączenia włącznika.
  • Korozja: Nawóz lub inne czynniki zewnętrzne mogą "zjeść" kostki połączeniowe, prowadząc do utraty oświetlenia lub innych awarii. Regularne czyszczenie i konserwacja połączeń są kluczowe.

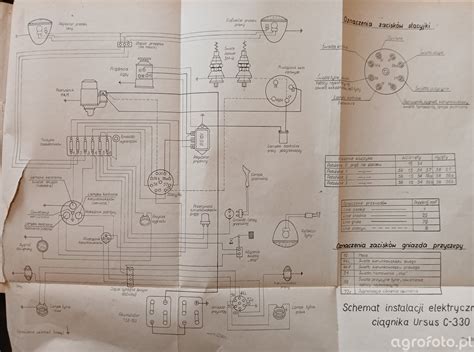

schemat: przykładowy uproszczony schemat instalacji elektrycznej ciągnika Ursus (np. dla świateł/kierunkowskazów)

Praktyczne Wskazówki przy Pracy z Instalacją

  • Zachowanie porządku: Nawet jeśli brakuje przewodów w odpowiednich kolorach, można je oznaczyć taśmą izolacyjną.
  • Pomiar przede wszystkim: Zawsze należy mieć miernik w rękach i mierzyć napięcie, zanim dotknie się jakiegokolwiek przewodu, zwłaszcza w starych lub nieznanych instalacjach.
  • Ostrożność w przypadku mieszanych systemów: Kiedy trzeba połączyć w jednym urządzeniu elementy na prąd stały i zmienny, istnieje ryzyko pomyłki kolorów (np. czarnego minusa DC z czarną fazą AC), co może mieć fatalne konsekwencje.
  • Dokumentacja: Dobrze opracowana dokumentacja instalacji jest ważniejsza niż kolory kabli.

Bezpieczeństwo Przede Wszystkim

Praca z instalacją elektryczną, zwłaszcza w pojazdach, to wysokie ryzyko. Nawet prąd stały może zabić. Pamiętaj, że wszelkie prace przy instalacji powinien robić elektryk z uprawnieniami SEP, aby zapewnić bezpieczeństwo i prawidłowe funkcjonowanie systemu.
