Instalacja elektryczna w ciągnikach Renault

Instalacja elektryczna w ciągnikach rolniczych Renault to kluczowy system, który odpowiada za zasilanie i działanie wszystkich podzespołów elektrycznych. Mimo że uchodzi za rzadko psujący się układ, jego awaria zazwyczaj bywa kłopotliwa i kosztowna. Jest to drugi w kolejności najistotniejszy system w tego typu maszynie, odpowiadający za zasilanie i działanie wielu istotnych podzespołów.

Elementy składowe instalacji elektrycznej

W zależności od modelu traktora, w skład instalacji elektrycznej wchodzą różnorakie, współpracujące ze sobą elementy integrujące pracę systemu. Do najważniejszych z nich należą:

• Akumulator: Pełni rolę głównego źródła energii. Zasila instalację podczas rozruchu oraz w momentach, gdy alternator nie generuje wystarczającego napięcia.
• Alternator: Ładuje akumulator i dostarcza prąd do urządzeń elektrycznych w trakcie pracy silnika.
• Wiązki elektryczne: To system przewodów, który łączy wszystkie komponenty elektryczne, zapewniając ich sprawną komunikację i zasilanie.
• Bezpieczniki: Stosowane dla bezpieczeństwa instalacji, chronią przed przeciążeniami i zwarciami.
• Przekaźniki: Sterują przepływem prądu do poszczególnych urządzeń, takich jak światła czy rozrusznik.
• Czujniki: Temperatury, ciśnienia oleju czy poziomu paliwa. Monitorują parametry pracy maszyny, przesyłając dane do wskaźników na desce rozdzielczej.

Typowe problemy i diagnostyka

Użytkownicy ciągników Renault mogą napotykać różnorodne problemy z instalacją elektryczną. Przykładem jest problem z półbiegami w Renault Ares 710, gdzie ciągnik sam zmienia biegi, nie chce ich przerzucić, a po chwili zmienia je o dwa półbiegi w dół lub w górę, by następnie wrócić do zadanego. Innym obserwowanym zjawiskiem jest niestabilne działanie licznika prędkości, wskazującego prędkości dochodzące do 80 km/h, mimo faktycznej jazdy z prędkością 8 km/h. W takich przypadkach problem często leży w elektryce, a diagnostyka powinna rozpocząć się od sprawdzenia sterowników oraz całej instalacji.

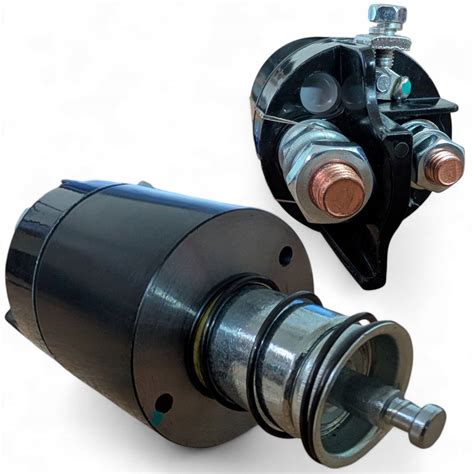

Rozruszniki w ciągnikach Renault

Rozruszniki do ciągników Renault różnią się w zależności od modelu traktora oraz specyfikacji silnika. Najczęściej są to modele elektryczne, które odgrywają istotną rolę w procesie uruchamiania maszyny, wykorzystując energię z akumulatora do rozruchu silnika spalinowego. Charakteryzują się dużą mocą oraz odpornością na intensywną eksploatację, co jest niezbędne w wymagających warunkach pracy rolniczej.

• Modele o napięciu 12 V lub 24 V: Dostosowane do konkretnych układów elektrycznych maszyny.
• Rozruszniki z przekładnią planetarną: Bardziej kompaktowe, oferujące wyższą sprawność i niższe zużycie prądu, co przekłada się na większą efektywność, zwłaszcza w warunkach niskich temperatur.

Wyzwania i konserwacja

Instalacja elektryczna w ciągnikach Renault podczas prac polowych jest wystawiona na długi szereg zagrożeń, w tym zanieczyszczenia i wilgoć. Wszechobecny pył może radykalnie wpłynąć na styki, z kolei wilgoć może doprowadzić do poważniejszej awarii. Z tych powodów utrzymywanie tego systemu w dobrym stanie jest tak ważne, ponieważ odpowiada on nie tylko za oświetlenie, ale także za sterowanie silnikiem oraz szeregiem układów wspomagających.

Asortyment sklepów specjalizujących się w częściach do ciągników oferuje szeroki wybór komponentów, które ułatwiają konserwację i naprawę instalacji elektrycznej. Dostępne są między innymi:

• Rozruszniki z reduktorem
• Reflektory i lampy zespolone
• Włączniki przedniego napędu z blokadą
• Czujniki temperatury i ciśnienia oleju
• Liczniki motogodzin
• Stacyjki i wyłączniki zapłonu
• Klosze lamp przednich
• Silniki wentylatorów 12V
• Włączniki do wycieraczek
• Świece płomieniowe
• Przełączniki wału odbioru mocy (WOM)
• Korpusy rozrusznika

Diagnostyka alternatora i problemów z ładowaniem

W przypadku problemów z ładowaniem, na przykład w ciągniku Renault 130.14, gdzie brakuje prądu na wzbudzenie alternatora, konieczna jest szczegółowa diagnostyka. Kontrolka ładowania powinna być zasilana prądem po stacyjce, a drugi przewód powinien prowadzić do alternatora. Jeśli do żarówki dochodzi tylko jeden kabel, należy sprawdzić podłączenie cienkiego przewodu z wyjścia D+ alternatora do kontrolki. Aby sprawdzić sam alternator, można wykonać test z dwoma przewodami: jeden podłączyć do cienkiego przewodu, a drugi do grubego przewodu (+). Jeśli cienki przewód odłączy się od alternatora i podłączy do masy, kontrolka powinna się zaświecić, co wskazuje na prawidłowe działanie układu kontrolki.
