Współczesny ciągnik rolniczy to zaawansowana technologicznie maszyna, w której instalacja elektryczna pełni rolę centralnego układu nerwowego. Jej zadania dawno przestały ograniczać się do uruchomienia silnika i zasilania świateł. Dziś odpowiada za precyzyjne sterowanie kluczowymi podzespołami, monitorowanie pracy maszyny i zapewnienie komfortu operatorowi. Instalacje elektryczne w ciągnikach są niezbędne do prawidłowego funkcjonowania maszyn rolniczych, gdyż dostarczają energię dla różnych systemów i urządzeń, odpowiadając za oświetlenie, uruchamianie silnika, działanie alternatora czy rozrusznika. Od sprawności tych instalacji zależy wydajność oraz bezpieczeństwo ciągnika, dlatego istotne jest zrozumienie ich działania. Instalacja elektryczna to jeden z podstawowych układów ciągnika rolniczego. W nowoczesnych maszynach jest ona mocno rozbudowana, a wszelkie jej niedomagania mają istotny wpływ na sprawność całego ciągnika.
Podstawowe komponenty instalacji elektrycznej
Instalacje elektryczne w ciągnikach składają się z różnych komponentów, które współpracują ze sobą, aby zapewnić prawidłowe działanie maszyny. Podstawą każdego układu elektrycznego w ciągniku jest trio: akumulator, alternator i rozrusznik.
Akumulator

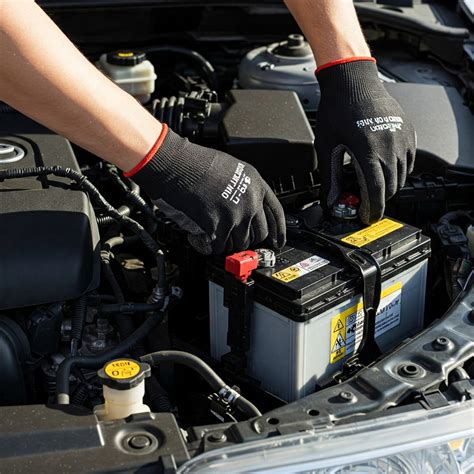

Akumulator to magazyn energii, niezbędny do uruchomienia silnika. Dostarcza potężny impuls prądu do rozrusznika i zasila wszystkie odbiorniki, gdy silnik jest wyłączony. Ma za zadanie dostarczyć prąd konieczny do uruchomienia maszyny. Zazwyczaj generują one napięcie 12 V, w starszych maszynach stosowane są 2 akumulatory 6 V. Należy upewnić się, że poziom naładowania akumulatora jest odpowiedni, a jego zaciski są czyste i nieskorodowane. Zły stan klem akumulatora jest główną przyczyną problemów podczas eksploatacji. Pokryte śniedzią klemy utrudniają przepływ prądu. Klemy nie mogą być także luźne, co prowadzi najczęściej do problemów z rozruchem ciągnika. Dziś akumulatory mają potężne prądy rozruchowe, ale niską masę (w porównaniu do starszych), ponieważ w ich konstrukcji stosuje się coraz mniej ołowiu. Grube do niedawna płyty w celach zastąpiono cienkimi jak firana siatkami z napyloną warstwą ołowianą. Z tego tytułu nowoczesnych akumulatorów nie można już ponownie formować ani zbyt zasiarczyć. Ich okres użytkowania jest obliczony na określoną liczbę lat, a później trzeba wymienić na nowy. Omawiając źródła problemów elektryki w ciągniku, nie sposób zapomnieć o klemach. Ich stan i właściwy styk na słupkach akumulatora odpowiada niestety za gros jego nagłych awarii. Klemy nie mogą być „obrośnięte” śniedzią i luźne.
Alternator
Gdy tylko silnik zaczyna pracować, pałeczkę przejmuje alternator. To on, napędzany paskiem od wału korbowego, przekształca energię mechaniczną w elektryczną, na bieżąco zasilając całą maszynę i jednocześnie doładowując akumulator. Po włączeniu silnika za generowanie prądu potrzebnego do działania odbiorników odpowiada alternator. Jego funkcja spełniana jest poprzez zamianę energii mechanicznej w elektryczną. Prąd wytwarzany jest w nim poprzez wirowanie elektromagnesu wewnątrz stojana, który jest nieruchomą częścią alternatora. Pole magnetyczne wytwarzane przez wirnik przecinając uzwojenia stojana, indukuje prąd o przebiegu sinusoidalnym. Efektem jest otrzymanie trzech napięć przemiennych, przesuniętych w fazie o 120 stopni, czyli napięcie 3-fazowe. Podstawową czynnością w przypadku alternatora jest regularna kontrola jego mocowania oraz napięcia paska klinowego. Zbyt luźny pasek nie napędza efektywnie alternatora, a tym samym nie osiąga on właściwych obrotów i nie ładuje akumulatora w optymalny sposób. Ponadto, zbyt luźny pasek może się nadmiernie nagrzewać, a tym samym obniża się jego trwałość. Z drugiej strony, nadmiernie napięty pasek obciąża niepotrzebnie łożyska alternatora. Dla zapewnienia bezawaryjnej pracy alternatora należy także kontrolować regularnie stan przewodów i ich połączeń.
Alternator budowa zasada działania usterki
Rozrusznik
Rozrusznik z kolei to silnik elektryczny dużej mocy, którego jedynym zadaniem jest wprowadzenie w ruch wału korbowego silnika spalinowego podczas rozruchu.
Regulator napięcia

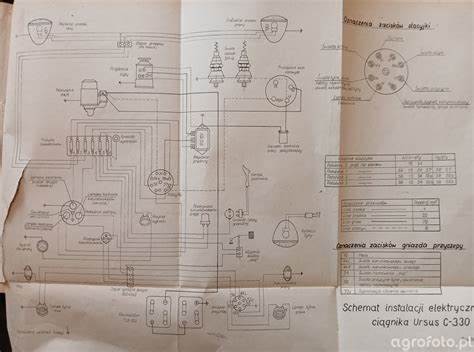

Praktycznie bezobsługowe urządzenie, jakim jest alternator w ciągniku, może jednak być przyczyną wielu awarii. Niesprawny alternator to niedoładowane akumulatory i problemy z rozruchem. Nieraz zdarza się, że to właśnie niedoładowanie nagminnie „psuje” nawet nowe akumulatory, które dopiero co wymieniliśmy w ciągniku. Erę prądnic w ciągnikach mamy już za sobą. Gdzieniegdzie można je jeszcze zobaczyć w starszych ciągnikach, gdzie sprawne przy odpowiedniej konserwacji nadal działają. Regularne przeglądy prądnic polegające na wymianie łożysk i szczotek węglowych przedłużały im żywotność. Przy regularnej konserwacji prądnice nie sprawiały problemu, czego nie można powiedzieć o współpracujących z nimi zewnętrznymi regulatorami napięcia. Każdy użytkownik Ursusa C-330 czy „sześćdziesiątki” zapewne wymieniał nieraz regulator Rg-15c czy Rg-15d. Regulator napięcia przykręcony jest do obudowy (masy) i rzadko kto zagląda pod jego spód. Znajduje się tam rezystor drutowy, który się nagrzewa w czasie pracy i ciepło to musi być swobodnie odprowadzane. Gdy rezystor ten obrośnie kurzem lub częściej mieszanką kurzu i oleju, przepala się i ładowanie akumulatora znika.
Rola instalacji elektrycznej w nowoczesnych ciągnikach
Sprawna instalacja elektryczna ma bezpośredni wpływ na wydajność i precyzję pracy ciągnika. To ona zasila komputer pokładowy (ECU), który zarządza pracą silnika, kontrolując wtrysk paliwa i inne kluczowe parametry. Energia elektryczna jest również niezbędna do sterowania zaawansowanymi systemami hydraulicznymi, które pozwalają operatorowi na precyzyjną kontrolę nad podłączonymi maszynami. Nowoczesne ciągniki wyposażone są w rozbudowane oświetlenie robocze, systemy klimatyzacji, nawigację GPS i liczne czujniki monitorujące pracę pojazdu - wszystkie te udogodnienia i narzędzia są w pełni zależne od stabilnego zasilania. W ciągu ostatnich kilkudziesięciu lat rozwoju ciągników ich wyposażenie elektryczne rozwijało się wraz z nimi. Nowoczesne ciągniki wyposażane są w szereg komputerów sterujących silnikiem, skrzynią biegów, podnośnikiem, a nawet trakcją ciągnika i klimatyzacją. Zaawansowany układ elektryczny Fendt oparty jest na magistrali CAN, która umożliwia komunikację między poszczególnymi sterownikami. Inwestycje w zaawansowane technologie, takie jak inteligentne systemy zarządzania energią, optymalizują jej zużycie, co przekłada się na oszczędność paliwa i dłuższą żywotność komponentów.
Przewody, złącza i odbiorniki
Przewody elektryczne
Instalacja elektryczna w ciągniku to wiązki kabli i kabelków wykonanych ze stopów miedzi. Przewodzą one doskonale prąd (i impulsy elektryczne), jednak szybko ulegają utlenieniu. Przewody w ciągniku są niczym żyły w organizmie człowieka. Zamiast krwi doprowadzanej do organów, mają za zadanie dostarczyć energię elektryczną do odbiorników. Zazwyczaj mają one postać miedzianej linki o średnicy 0,5-2 mm izolowanej pojedynczo i rozprowadzane są wiązkami w środku przewodu gumowego lub peszla. Napięcie w instalacji elektrycznej ciągnika to w zasadzie niegroźne i niewyczuwalne dla człowieka 12 V. Są jednak miejsca, gdzie to napięcie, a właściwie natężenie, jest groźne. To wszystkie przewody wokół akumulatorów i rozrusznika. Nie bez przyczyny mają one dużą średnicę, bo przepływający tam prąd ma nierzadko ponad 1000 amperów. Tam, gdzie występują przewody wysokiego natężenia, zalecana jest szczególna ostrożność w obsłudze i wszelkich naprawach. Wymieniając przewody akumulatora, trzeba stosować tylko te o właściwej średnicy i przewodnictwie elektrycznym dobranym do zaleceń producenta ciągnika. W przeciwnym przypadku kable będą się grzały, a ich połączenia ulegały szybkiemu zniszczeniu.
Złącza elektryczne
Złącza elektryczne, czyli miejsca, w których jedna wiązka spotyka się z drugą, to najsłabszy punkt instalacji. Pokrywka złącza elektrycznego posiada uszczelkę zabezpieczającą gniazdo przed wilgocią. Po odpięciu złącza należy ją dokręcać, a stan uszczelki kontrolować. Producenci maszyn rolniczych dbają, by złącza elektryczne były wykonane z materiałów możliwie jak najbardziej odpornych. Ciągnik nie pracuje w laboratorium, tylko na słońcu, w kurzu, błocie, deszczu i po myciu myjką ciśnieniową. Długotrwałe nasłonecznienie powoduje, że tworzywo zmienia swoje właściwości - plastik kruszeje. Złącze twardnieje, pęka, traci elastyczność i przestaje dobrze dociskać styki. Jeśli styk jest słaby, zaśniedziały albo luźny, szybko pojawia się dodatkowy opór. Korozja złącza elektrycznego zawsze oznacza dodatkowy opór prądu, a to równa się wydzielanie ciepła, które wzmaga korozję. Efekt? Złącze się grzeje, wypala, styki czernieją, a czasem dochodzi do zwarcia. Jeśli jest coś, czego złącza elektryczne nie znoszą, to jest to wilgoć i woda. Poważni producenci stosują dziś specjalne złącza hermetyczne, które mają uszczelki i konstrukcję niedopuszczającą wilgoci do styków. Dlatego złącza elektryczne powinny być osłonięte od bezpośredniego działania deszczu.
Odbiorniki energii elektrycznej
Są to wszelkie elementy, do których działania konieczna jest energia elektryczna, np.: urządzenia sterujące, napędzające, sygnalizujące, oświetlające. Typowym odbiornikiem jest żarówka w reflektorze, podświetlenie deski rozdzielczej, wycieraczki, wentylatory, radio czy akumulator. Ich parametry i rodzaje są bardzo różne, jednak wspólnym mianownikiem, które je łączy jest zasilanie energią elektryczną.
Bezpieczniki i przekaźniki
Zamontowane są one przed odbiornikami i spełniają funkcję ochrony odbiorników przed zwarciem czy gwałtownym dopływem prądu. Wszystkie bezpieczniki zazwyczaj zamontowane są w jednym miejscu, tj. w konsoli - dzięki temu nie musimy ich szukać przy każdym z odbiorników. Ułatwia to eksploatację ciągnika, ponieważ rodzajów bezpieczników ze względu na ich parametry jest aż 11, a różnią się wartością wyrażoną w amperach. Ich zakres to od 1 do 30 amperów, dla ułatwienia przyjęto konwencję kolorystyczną, dzięki której łatwo je od siebie odróżnić. Należy regularnie sprawdzać ich stan i natychmiast wymieniać te, które są uszkodzone. Bezpieczniki chronią bowiem instalację przed przepięciami i zapobiegają uszkodzeniom urządzeń elektrycznych. Zawsze warto więc mieć w ciągniku zestaw bezpieczników i przekaźników.
Czujniki w instalacji elektrycznej
Integralną częścią każdej instalacji elektrycznej w ciągniku są czujniki. Im nowocześniejszy ciągnik, tym czujników jest więcej. Wymieńmy parę: czujnik ciśnienia oleju, ciśnienia odmy, ciśnienia paliwa, temperatury paliwa, ciśnienia powietrza, jego zanieczyszczenia, czujnik biegów, skrętu, hydrauliki, ciśnienia w oponach, a na koniec czujnik w/w czujników. Nowoczesność konstrukcji dzisiejszych ciągników ma swoje zalety i wady, bo każdy czujnik może się zepsuć lub uszkodzić. Przykładów są tysiące i zapewne większość użytkowników może przytoczyć wiele opowieści o tym, jak to awaria czujnika czy przekaźnika uziemiła ciągnik.
Typowe problemy i awarie instalacji elektrycznej
Układ elektryczny to najbardziej wrażliwy na uszkodzenia podzespół każdego ciągnika. W ciągnikach rolniczych mogą występować różne problemy związane z instalacjami elektrycznymi, które wpływają na prawidłowe działanie tych maszyn. Pomijając przypadki losowe czy ingerencję kun, to właśnie elektryka uchodzi zazwyczaj za najsłabsze ogniwo naszego sprzętu, a w niej najsłabszy punkt - złącza.
Uszkodzenia przewodów
Jednym z najczęstszych kłopotów są uszkodzenia przewodów, prowadzące do przerwy w obwodzie lub zwarcia. Nie sposób pominąć awarii przewodów, które to mogą unieruchomić najpotężniejszy ciągnik. Zazwyczaj dochodzi do mechanicznych uszkodzeń w postaci zerwania okablowania lub przetarcia. To drugie prowadzić może do przebić czy spięć, co w efekcie może uszkodzić odbiorniki prądu. Bardziej subtelnym uszkodzeniem jest to niewidoczne dla oka, czyli utlenianie się miedzianej linki wewnątrz izolacji. W osłonach peszelowych przewodów może się gromadzić woda. Instalacja przewodzi prąd elektryczny - to jej jedyne zadanie. Jednak żeby je prawidłowo spełniała, musi być absolutnie sprawna. Upływ czasu powoduje reakcje chemiczne na stykach przewodów instalacji i ich śniedzienie lub utlenianie. To z kolei zawsze pogarsza przewodnictwo elektryczne, a nawet je uniemożliwia. Aby uniknąć destrukcyjnego wpływu czasu na połączenia elektryczne w newralgicznych miejscach, pokrywa się je srebrem lub nawet złotem.
Awarie akumulatorów
Innym częstym problemem są awarie akumulatorów, które mogą być spowodowane zarówno zużyciem, jak i niewłaściwym użytkowaniem. Częstym błędem podczas zakupu akumulatora jest wybranie modelu o większej pojemności. Należy jednak pamiętać, że w takim przypadku układ nie zapewni jego pełnego naładowania, a co za tym idzie, skróci jego żywotność. W przeciwieństwie do pojemności, natężenie prądu rozruchowego (wyrażone w amperach) im jest większe - tym lepiej.
Awarie alternatora
Dlaczego alternator ulega awariom? Przyczyn może być kilka i mogą one wystąpić losowo lub jednocześnie:
- Alternator nie lubi wody: O ile deszcz mu nie zaszkodzi, to strumień myjki ciśnieniowej już tak. Szczególnie, gdy wykonaną z metali lekkich nagrzaną obudowę pracującego jeszcze przed chwilą alternatora potraktujemy strumieniem wody.
- Alternator nie lubi zwarć: Nie chodzi o te zwarcia, które mogą z czasem pojawić się wewnątrz samego urządzenia, ale o te w instalacji elektrycznej, czasem daleko od samego alternatora.
- Alternator nie lubi źle napiętego paska: Kontrola prawidłowego naciągu paska alternatora (lub prądnicy) jest podstawową czynnością obsługową, którą musimy znać. Za luźny pasek się ślizga i wirnik alternatora nie ma prawidłowych obrotów - skutek: niedoładowanie. Za mocno napięty pasek szybko niszczy ułożyskowania alternatora - skutek: poważna jego awaria.
Szkodniki
Instalacje elektryczne w ciągnikach i maszynach rolniczych są narażone jeszcze na jeden rodzaj uszkodzeń - gryzonie. Potrafią one dostać się w każdy zakamarek ciągnika czy kombajnu i przegryźć nawet całe wiązki przewodów.
Konserwacja instalacji elektrycznej
Aby zapewnić niezawodność układu elektrycznego, kluczowa jest regularna konserwacja. Właściwa konserwacja i utrzymanie instalacji elektrycznej w idealnym stanie są kluczowe zarówno dla bezpieczeństwa, ale także wydajności pracy.
Regularne kontrole i przeglądy

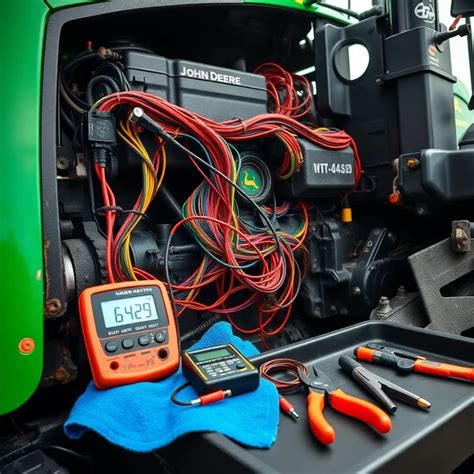

Pierwszym krokiem w dbaniu o instalację elektryczną jest przeprowadzanie regularnych kontroli i przeglądów. Zaleca się to robić jak najczęściej - część czynności kontrolnych wchodzi także w zakres obsługi codziennej - oraz zawsze przed rozpoczęciem sezonu pracy. Podczas tych przeglądów należy sprawdzić stan kabli, złączy, bezpieczników oraz innych elementów instalacji elektrycznej. Szczególną uwagę należy poświęcić przewodom instalacji elektrycznej. Uszkodzenia ich izolacji może prowadzić do zwarć, a nawet niebezpieczeństwa pożaru. W nowoczesnych maszynach diagnostyka komputerowa pozwala na szybkie wykrycie ewentualnych usterek. Podstawowy przegląd instalacji elektrycznej możemy wykonać sami. Tam, gdzie kable i przewody narażone są na kontakt z czynnikami atmosferycznymi - trzeba mieć je na uwadze. W przypadku wystąpienia usterki ważne jest szybkie zdiagnozowanie problemu i podjęcie odpowiednich działań naprawczych. Jednak, w przypadku problemów, zawsze warto skonsultować się z autoryzowanym serwisem.
Zabezpieczenie przed wilgocią
Instalacja elektryczna ciągników rolniczych bardzo często jest narażona na kontakt z wodą i błotem. Dlatego tak ważne jest, aby instalacja elektryczna była odpowiednio zabezpieczona przed wilgocią. Warto sprawdzać, czy złącza i elementy elektryczne są szczelnie zamknięte, a wszelkie otwory lub uszkodzenia są natychmiast naprawiane. - Szczególną uwagę należy zwrócić, aby nie lać dużego strumienia wody po częściach elektrycznych. Kierowanie strumienia myjki ciśnieniowej bezpośrednio na złącza elektryczne czy skrzynki bezpieczników to proszenie się o kłopoty. Używając myjki ciśnieniowej, rozrusznik powinniśmy omijać. Ważne, żeby woda nie dostała się do przewodów peszel. Gniazda CAN należy osłonić przed działaniem wilgoci oryginalnymi zaślepkami. W przypadku ich braku, można je osłonić taśmą, jednak jej stan należy kontrolować.
Ładowanie akumulatorów
Istnieją dwie metody ładowania akumulatorów ołowiowych. Pierwsza polega na ładowaniu stałym napięciem na poziomie 2,4V/ogniwo z ograniczeniem prądu w początkowej fazie ładowania do C/10. Prąd ten w trakcie ładowania maleje prawie do zera i w tym czasie następuje gazowanie ogniw. Druga metoda polega na ładowaniu stałym prądem równym C/10 do momentu osiągnięcia napięcia 2,3/ogniwo. Po tym czasie przechodzi się na stabilizację napięcia na poziomie 2,4V/ogniwo i następuje osiąganie pełnej pojemności. Po jej osiągnięciu napięcie zmniejsza się do poziomu 2,3V/ogniwo. Jest to tzw. ładowanie podtrzymujące. Jeżeli prostownik posiada taką funkcję to można dowolnie długo pozostawić akumulator podłączony do takiego prostownika bez obawy o jego przeładowanie. Jest jeszcze metoda będąca jakby połączeniem dwóch poprzednich, mianowicie ładuje się akumulator prądem C/10 (który nie jest stabilizowany, a jedynie zadany na początku ładowania) do napięcia 2,4V/ogniwo. Po osiągnięciu tego napięcia prostownik wyłącza się. Powyższe metody ładowania realizują prostowniki ze sterowaniem elektronicznym. W bardzo często spotykanych prostownikach bez elektroniki, ładowanie sprowadza się do podłączenia prostownika do akumulatora, ustawieniu odpowiedniego napięcia, włączeniu prostownika i ustawieniu prądu ładowania na poziomie C/10 (lub mniejszym) i ładowaniu do wystąpienia gazowania ogniw. Po wystąpieniu gazowania ładowanie należy bezwzględnie przerwać. Podsumowując powyższe, dobry prostownik powinien posiadać płynną regulację prądu ładowania, oraz automatyczne wyłączenie po osiągnięciu napięcia 2,4V/ogniwo. Osiągamy tutaj kompromis między skomplikowaniem konstrukcji prostownika (a co za tym idzie jego ceną), a optymalnym ładowaniem. Trzeba bowiem zaznaczyć, że 100% pojemności akumulatora osiąga się tylko jeżeli stosujemy drugą metodę ładowania, czyli stałym prądem z późniejszą stabilizacją napięcia.
