Instalacja elektryczna w ładowarkach XCMG ZL50G, choć kluczowa dla prawidłowego funkcjonowania maszyny, często stanowi wyzwanie diagnostyczne dla operatorów i serwisantów. Problemy z zasilaniem, uruchomieniem czy napędem mogą być frustrujące, zwłaszcza w obliczu trudności z uzyskaniem kompletnych i zgodnych schematów elektrycznych od producenta.

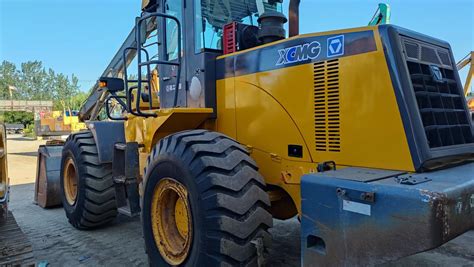

Specyfika Ładowarek XCMG ZL50G i Problemy z Dokumentacją
Ładowarki XCMG ZL50G występują w kilku wersjach, co dodatkowo komplikuje diagnostykę i poszukiwanie odpowiednich schematów elektrycznych. Niezrozumienie specyfikacji konkretnego modelu może prowadzić do błędnych wniosków i nieskutecznych prób napraw.
Różnorodność wersji XCMG ZL50G
Model ZL50G występuje w kilku wariantach. Jedną z nich jest wersja CE, a także tańsza, w pełni chińska wersja, wyposażona w silnik chiński Weichai (produkowany na licencji STEYR) oraz dwubiegową skrzynię biegów. Istnieją również wersje bez certyfikatu i ROPS/FOPS, które mogą być wyposażone w silniki WEICHAI lub CUMMINS.
Wyzwania związane ze schematami elektrycznymi
Wielu użytkowników boryka się z brakiem dostępu do aktualnych i precyzyjnych schematów instalacji elektrycznej. Często zdarza się, że producent nie dysponuje schematem danej instalacji, nawet jeśli ładowarka była u niego zakupiona wiele lat temu. W dokumentacji otrzymanej od poprzedniego właściciela można znaleźć schematy instalacji elektrycznych oznaczone jako XCMG ZL50G CE I, II, III. Jednakże te oznaczenia, często cyfry rzymskie, mogą nie pasować do rzeczywistej konfiguracji maszyny. Przykładowo, w kabinie operatora może być łącznie 7 przekaźników, podczas gdy na schemacie figuruje ich tylko 5. Podobnie, liczba bezpieczników może się różnić (np. 12-13 w maszynie, 15-17 na schemacie). Nawet dzwoniąc do producenta, można otrzymać informację, że posiadają schematy elektryczne, ale bez żadnych opisów, a personel montażowy jedynie postępuje zgodnie z rozpisem czynności montażowych, bez pełnego zrozumienia połączeń.
Typowe Problemy Elektryczne i Ich Objawy
Problemy z instalacją elektryczną w ładowarkach XCMG ZL50G mogą objawiać się na różne sposoby, od niemożności uruchomienia silnika po całkowity brak możliwości jazdy. Zrozumienie tych objawów jest kluczowe dla szybkiej i skutecznej diagnostyki.
Brak zasilania i trudności z uruchomieniem
Jednym z najczęstszych problemów jest brak zasilania, co uniemożliwia uruchomienie maszyny. Może się zdarzyć, że prąd ze stacyjki dochodzi do skrzynki przekaźników i bezpieczników, ale dalej nie jest przekazywany do cewki rozrusznika. Nawet jeśli w jakiś sposób uda się obejść skrzynkę przekaźników i uruchomić ładowarkę, często pojawia się kolejny problem: maszyna nie chce jechać ani do przodu, ani do tyłu. W przypadku wystąpienia usterki, na desce rozdzielczej może zaświecić się kontrolka wykrzyknika (!), a także przez chwilę kontrolka "P", która następnie gaśnie. Całkowity brak reakcji na próbę uruchomienia, nawet po przeciągnięciu nowych kabli od akumulatora do cewki i stacyjki, a następnie od stacyjki do rozrusznika, świadczy o głębszym problemie w instalacji elektrycznej.
Problemy z napędem i skrzynią biegów Powershift
W ładowarkach XCMG ZL50G w wersji CE na Europę, wyposażonych w skrzynię Powershift i silnik Cummins (często ze skrzynią biegów ZF), częstym problemem jest całkowity brak działania biegów. Skrzynia biegów, która wcześniej funkcjonowała prawidłowo, nagle przestaje reagować - nie ma jazdy ani do przodu (na biegach od 1 do 4), ani do tyłu (również na biegach 1 do 4). Przełącznik biegów znajduje się zazwyczaj przy kierownicy. Problem ten może być spowodowany brakiem zasilania, jednak zidentyfikowanie właściwego kabla zasilającego jest trudne ze względu na dużą liczbę przewodów o różnych kolorach (np. 8 sztuk) bez wyraźnych oznaczeń, które idą od dźwigni zmiany biegów (wersja elektroniczna) w kierunku podłogi kabiny operatora, a następnie są połączone wtyczką z 9 przewodami elektrycznymi, z których każdy jest koloru białego.
Diagnostyka i Rozwiązywanie Problemów Elektrycznych
Skuteczna diagnostyka problemów elektrycznych w XCMG ZL50G wymaga systematycznego podejścia i weryfikacji kluczowych elementów instalacji. Często proste, ale zaniedbane kwestie, takie jak jakość połączeń masowych czy stan wtyczek, są przyczyną poważnych awarii.
Identyfikacja punktów masowych
Punkty masowe są rozrzucone po całej maszynie. Każda maszyna posiada co najmniej cztery główne punkty masowe: masę na silnik, masę na ramę maszyny, masę na skrzynię biegów oraz masę na kabinę i całą elektrykę w kabinie. Ich prawidłowe i nieprzerwane działanie jest absolutnie kluczowe dla funkcjonowania całego układu elektrycznego. Brak masy na skrzynce z bezpiecznikami i przekaźnikami może być powodem wielu problemów.
Sprawdzenie połączeń przewodów i wtyczek
Należy dokładnie sprawdzić, czy żaden pin we wtyczkach nie jest upalony lub oderwany od przewodu. Konieczne jest również upewnienie się, że wtyczka zbiorcza do cewek w skrzyni Powershift nie jest zasyfiona lub niedokręcona, co mogłoby prowadzić do utraty właściwości i braku przekazywania sygnału z dźwigni zmiany biegów do cewek skrzyni biegów.
Poradnik diagnostyki i rozwiązywania problemów elektrycznych
Profesjonalne metody czyszczenia styków
W celu zapewnienia prawidłowego przepływu prądu zaleca się użycie specjalnego preparatu do styków elektrycznych. Proces czyszczenia obejmuje przedmuchanie wszystkich wtyczek, gniazd, złączy elektrycznych oraz wejść na bezpieczniki i przekaźniki. Następnie należy zaaplikować preparat do złączy elektrycznych, odczekać około 3 minuty, przedmuchać nadmiar preparatu i ponownie połączyć wszystkie elementy.
Kluczowe Usterki i Ich Naprawa
W praktyce, wiele problemów elektrycznych w ładowarkach XCMG ZL50G ma swoje źródło w prostych do zdiagnozowania, choć często ignorowanych, usterkach. Zazwyczaj ich naprawa nie jest kosztowna, jednak wymaga precyzyjnej identyfikacji.
Przyczyny braku masy
Głównym powodem wielu awarii elektrycznych jest często brak masy na skrzynce, gdzie znajdują się bezpieczniki i przekaźniki. Bardzo często końcówka masy przegniwa ze starości, co prowadzi do utraty uziemienia. Aby zdiagnozować i tymczasowo rozwiązać ten problem, można wziąć kawałek kabla, zamontować go na wyjściu masy od przekaźników i bezpieczników, a następnie przymocować do metalowej części kabiny, sprawdzając, czy usterka ustępuje.
Problemy z wtyczką zbiorczą do cewek skrzyni Powershift
Drugą częstą przyczyną problemów z brakiem napędu jest zasyfiona i niedokręcona wtyczka zbiorcza, która odpowiada za połączenie z cewkami w skrzyni Powershift. Taki stan wtyczki powoduje, że nie przekazuje ona sygnału z dźwigni zmiany biegów do cewek skrzyni biegów, co uniemożliwia zmianę biegów i jazdę. Dokładne oczyszczenie i prawidłowe dokręcenie tej wtyczki może przywrócić pełną funkcjonalność napędu.
Dostępność Części Zamiennych XCMG ZL50G
Mimo wyzwań związanych z dokumentacją i serwisem, dostępność części zamiennych do maszyn XCMG ZL50G jest stosunkowo dobra na rynku europejskim. Istnieją firmy specjalizujące się w sprzedaży części do maszyn XCMG ZL50G, posiadające wieloletnie doświadczenie w tym zakresie. Takie podmioty często dysponują największymi centralnymi magazynami części zamiennych XCMG w Europie, co zapewnia szybką i rzetelną realizację zamówień, często z dostawą w ciągu 24 godzin.
