Właściciele ciągników JUMZ, często zmagają się z koniecznością remontu lub modernizacji instalacji elektrycznej, zwłaszcza po długim okresie postoju maszyny. Prawidłowe podłączenie i zabezpieczenie obwodów jest kluczowe dla bezawaryjnej pracy i bezpieczeństwa. Ten artykuł przedstawia kompleksowy przewodnik po schematach i rozwiązaniach problemów związanych z instalacją elektryczną w ciągnikach JUMZ.
Planowanie Nowej Instalacji Elektrycznej
Kiedy planujemy nową instalację elektryczną w ciągniku JUMZ, należy doprowadzić gruby przewód z akumulatora do kabiny, a następnie zabezpieczyć go bezpiecznikiem dobranym do przekroju tego przewodu. Z tego przewodu zasilamy włączniki i poszczególne obwody świateł, kierunkowskazów i innych odbiorników.

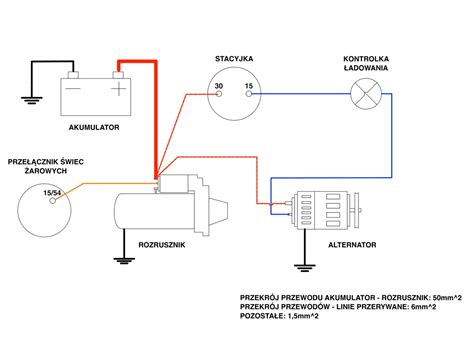

Podłączenie skrzynki bezpieczników
Z akumulatora należy poprowadzić gruby kabel do kabiny, gdzie zostanie umieszczona skrzynka bezpieczników. Z tej skrzynki następnie prowadzi się przewody do świateł, kierunkowskazów, zegara ładowania i wskaźnika temperatury. Pamiętaj, że prąd ma iść najpierw na bezpiecznik, potem na włącznik świateł, a następnie na żarówki. Ważne jest, aby bezpiecznik chronił przewód, a nie sam odbiornik.
Przykładowo, do kabiny można doprowadzić zasilanie przewodem o przekroju 6mm², który należy zabezpieczyć bezpiecznikiem 40A (w zależności od gęstości prądu). Następnie z tego przewodu zasilamy włącznik świateł, do którego podłączamy światła przednie przewodami 1,5mm² i każdy z tych obwodów zabezpieczamy bezpiecznikiem 15A.
Problemy z Ładowaniem i Alternatorem
Jednym z często występujących problemów jest nieprawidłowe ładowanie akumulatora. W przypadku, gdy napięcie ładowania wynosi 17V, jest to zdecydowanie za dużo i wskazuje na uszkodzenie regulatora napięcia w alternatorze.
JUMZ Turbo! Z małego przeglądu zrobił się REMONT KAPITALNY silnika #jumz #mtz #turbo #belarus
Alternatory w ciągnikach JUMZ i MTZ
Alternator o oznaczeniu 306 pochodzi z MTZ-ta, natomiast alternator z JUMZA ma inne oznaczenie. Oba alternatory nie posiadają szczotek, ale różnią się budową. Stare Belarusy i JUMZ-y często miały alternatory bez wbudowanego regulatora napięcia.
Współczesne alternatory a wyłącznik masy
W przypadku współczesnych alternatorów, oryginalny wyłącznik masy, który całkowicie odłącza akumulator od instalacji (łącznie z alternatorem), nie zawsze się sprawdzi. Alternatory samochodowe mogą ulec uszkodzeniu, jeśli wyłącznik zostanie aktywowany podczas pracy silnika. W starszych wersjach JUMZ-a normą była możliwość pracy bez akumulatora, ale obecnie jest to raczej ciekawostka.
Podłączenie alternatora
W przypadku alternatora w JUMZ-ie do jego podłączenia używane były puszki takie jak PB1 i PC502. Należy sprawdzić, czy brązowy przewód idący od alternatora nie jest podpięty pod masę, ponieważ jest to błąd. Zazwyczaj gruby przewód od kostki powinien iść do amperomierza.
Schematy i Dokumentacja
Na forum Elektroda.pl dostępne są książki serwisowe do MTZ i JUMZ, które zawierają schematy podłączenia alternatorów i ich oznaczenia. Jest tam również schemat hydrauliki. Pamiętaj, że różnice między modelami ciągników mogą być znaczące, dlatego ważne jest, aby korzystać z dokumentacji odpowiedniej dla danego modelu.
JUMZ Turbo! Z małego przeglądu zrobił się REMONT KAPITALNY silnika #jumz #mtz #turbo #belarus
Inne Problemy Elektryczne
Częstym problemem jest niewielkie zwarcie, które powoduje rozładowywanie się nowego akumulatora przez noc. Ładowanie może być poprawne, jednak problem leży w "uciekaniu prądu". W przypadku problemów z rozrusznikiem, który startuje "raz na 20 prób", słychać tylko "pyk" elektromagnesu, a sam rozrusznik nie reaguje. Może to wskazywać na problem z przekaźnikiem rozrusznika.
Przekaźnik rozrusznika
Przekaźnik rozrusznika włącza rozrusznik, a gdy silnik jest na chodzie, powinien uniemożliwić jego ponowne włączenie. Jest on prawdopodobnie podłączony do przekaźnika blokady.
Istnieją schematy, na których regulator jest wbudowany w alternator, co jest rozwiązaniem stosowanym w wielu maszynach.
