Instalacja elektryczna w ciągnikach John Deere: Schematy i rozwiązywanie problemów

Wielu użytkowników ciągników John Deere, zwłaszcza tych starszych lub pochodzących z niepewnych źródeł, napotyka na problemy związane z instalacją elektryczną. Często zdarza się, że instalacja jest uszkodzona, częściowo wycięta lub wręcz celowo usunięta, co stawia właściciela przed wyzwaniem jej odtworzenia lub naprawy. W takich sytuacjach kluczowe staje się posiadanie odpowiedniego schematu elektrycznego, który pozwoli na prawidłowe podłączenie poszczególnych elementów i zrozumienie ich funkcji.

Typowe problemy z instalacją elektryczną

Jednym z częstszych problemów, z jakim borykają się użytkownicy, jest szarpanie ciągnika na zimnym silniku, które ustępuje po rozgrzaniu. Może to być związane z układem zapłonowym, ale również z innymi elementami instalacji. Objawem, na który należy zwrócić uwagę, jest migająca kontrolka od rewersu "N". Nawet po zgaszeniu i ponownym uruchomieniu silnika, kontrolka może nadal mrugać lub świecić stale, a po zmianie biegu na przód lub tył, problem powraca. Czasami kontrolka zaczyna migać również po dłuższej pracy w polu, co może świadczyć o przegrzewaniu się któregoś z podzespołów lub problemach z zasilaniem.

Inne symptomy wskazujące na problemy z instalacją elektryczną to:

• Miganie kontrolki "N" po uruchomieniu lub podczas pracy.
• Stałe świecenie kontrolki "N" po uruchomieniu, które przechodzi w miganie po zmianie kierunku jazdy.
• Zaświecenie się kontrolki informacji o transmisji (kółko zębate) wraz ze wskaźnikiem alertów serwisowych ("!" w rombie).
• Problemy z odpaleniem silnika w chłodne dni z powodu niedziałających świec żarowych.
• Pomieszane wartości prędkości, obrotów silnika i WOM na wskaźnikach po zwarciu w instalacji.
• Problemy ze światłami stop, które mogą wynikać z nieprawidłowego podłączenia czujników przy pedale hamulca lub uszkodzonego przekaźnika.

Warto zaznaczyć, że problemy te mogą pojawiać się okresowo i ustępować po pewnym czasie (np. 30 minut do 2 godzin), by po kolejnej chwili pracy powrócić. Jest to szczególnie frustrujące, ponieważ utrudnia pracę i może prowadzić do nieprzewidzianego zatrzymania maszyny, nawet podczas jazdy po drodze.

Układ zapłonowy i jego specyfika

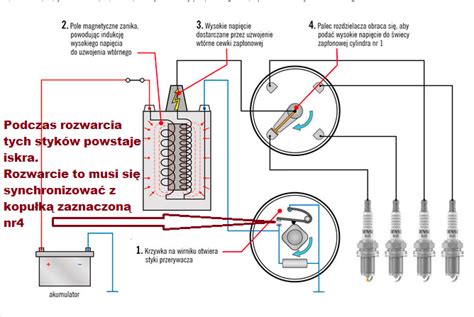

W starszych ciągnikach John Deere, a także w maszynach z nieoryginalnymi modyfikacjami, można spotkać się z archaicznym aparatem zapłonowym. Teoretycy sugerują, że kondensator w takim układzie służy do stabilizacji i wzmocnienia napięcia cewki zapłonowej, a przerywacz, sterowany krzywką na wale, odpowiada za dostarczenie tego napięcia we właściwym momencie. Kondensator może być ładowany napięciem z uzwojenia pierwotnego cewki, z akumulatora lub z cewki statora. Ciekawe jest, że w niektórych przypadkach silnik pracuje poprawnie nawet po odpięciu przerywacza i kondensatora.

Może to sugerować, że cewka wysokiego napięcia nie jest oryginalna i zawiera w swoim wnętrzu układ elektroniczny, który zastępuje tradycyjny przerywacz i kondensator. Niemniej jednak, znane konstrukcje tego typu zapłonów zazwyczaj posiadają cewkę WN, kondensator i przerywacz, które mogą występować w różnych formach (np. modułu elektronicznego). Zasilanie tych elementów również może być różne.

Niektórzy użytkownicy zgłaszają, że w ich ciągnikach oryginalna cewka WN jest wyzwalana magnetycznie, a podczas uruchamiania konieczne jest ustawienie szczeliny, gdyż kowadełko może cały czas zwierać do masy, prowadząc do spalenia izolacji przewodu doprowadzającego napięcie do kondensatora. Potencjalne przyczyny problemów z iskrą mogą obejmować utratę właściwości magnetycznych części koła zamachowego odpowiedzialnej za wyzwalanie iskry lub całkowity brak koła zamachowego.

Poszukiwanie schematów elektrycznych

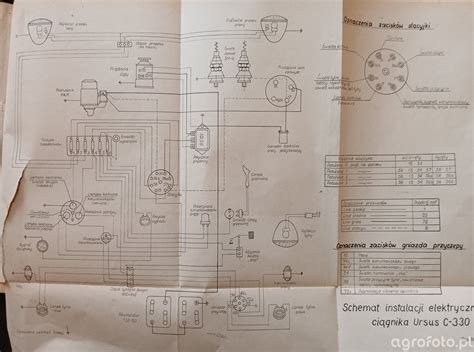

Znalezienie odpowiedniego schematu elektrycznego do konkretnego modelu ciągnika John Deere, zwłaszcza jeśli został on kupiony z uszkodzoną lub zmodyfikowaną instalacją, bywa niezwykle trudne. Wiele dostępnych w internecie schematów technicznych lub instrukcji obsługi nie pokrywa się z faktycznym stanem technicznym maszyny, szczególnie jeśli poprzedni właściciele dokonywali własnych przeróbek.

W sieci można natknąć się na wątki, gdzie użytkownicy proszą o schematy instalacji elektrycznej do różnych modeli John Deere, takich jak:

• John Deere 5080M
• John Deere 111
• John Deere 72 (10,5 KM)
• John Deere 6600 (ze skrzynią Powerquad)
• John Deere 3800 (rok produkcji 2003)
• John Deere 2800 (podłączenie automatu do podgrzewania świec)
• John Deere 5720 (sterowanie podnośnikiem EHR)
• Modele z gałką biegów i przednią osią
• Układ hydrauliczny
• John Deere 6400 (podłączenie halogenów w dachu)
• John Deere 6900 (pinout licznika)
• Kombajn John Deere 9780i CTS (rok 2006)
• Kombajn John Deere (rok 1996)
• John Deere 955 (rok 1994, silniczek ogrzewania kabiny)
• John Deere 4500 telehandler (podłączenie joysticka i elektrozaworów Danfoss)
• Kombajn z płytką DQ64961 (instalacja 12V lub 24V)
• John Deere 6320 (światła postojowe i mijania)

Często w odpowiedzi pojawiają się linki do ogólnych danych technicznych lub schematów, które okazują się nieaktualne lub nieadekwatne do konkretnej sytuacji. W takich przypadkach pozostaje poleganie na wiedzy innych użytkowników, przeglądanie specjalistycznych forów internetowych oraz, jeśli to możliwe, próby odtworzenia instalacji na podstawie pozostałych elementów i logiki działania układu.

Elementy składowe instalacji elektrycznej

Każda kosiarka spalinowa, elektryczna czy traktorek ogrodowy posiada system elektryczny, który odpowiada za szereg funkcji. W ciągnikach i kosiarkach możemy spotkać:

• Rozruszniki elektryczne: Umożliwiają uruchomienie silnika.
• Solenoidy (elektromagnesy): Wyzwalają określone procesy, np. załączanie napędu czy podnośnika.
• Stacyjki: Służą do włączania i wyłączania poszczególnych obwodów.
• Światła: Oświetlenie robocze i drogowe.
• Czujniki: Monitorują różne parametry pracy maszyny (np. ciśnienie oleju, temperaturę, pozycję biegów).
• Regulatory napięcia: Zapewniają stabilne napięcie w instalacji.
• Przekaźniki: Sterują przepływem prądu do odbiorników o większym poborze mocy.
• Mikrowyłączniki bezpieczeństwa: Zapobiegają uruchomieniu maszyny w niebezpiecznych sytuacjach (np. gdy operator nie siedzi na siedzeniu lub nie naciska pedału hamulca).
• Moduły sterujące: Zaawansowane układy elektroniczne zarządzające pracą poszczególnych podzespołów.

Wszystkie te elementy są połączone za pomocą wiązki kabli, które przesyłają sygnały elektryczne. W przypadku uszkodzenia wiązki, np. spalenia przewodu masy skrzynki bezpieczników, konieczna jest jej naprawa lub wymiana. Często jest to zadanie czasochłonne i wymagające precyzji, zwłaszcza gdy brakuje oryginalnych schematów.

Rozwiązywanie konkretnych problemów

Problem z półbiegami: Jeśli ciągnik przestaje przełączać półbiegi, a wcześniej objawy wskazywały na chwilowe problemy z połączeniem, może to świadczyć o uszkodzeniu czujnika na obudowie termostatu lub pompie wtryskowej, albo o problemach z samym układem sterowania półbiegami. Warto sprawdzić również połączenia elektryczne przy skrzyni biegów.

Podłączenie joysticka: W przypadku ładowarek teleskopowych, takich jak John Deere 4500, z hydraulicznym sterowaniem joystickiem, kluczowe jest prawidłowe podłączenie joysticka do elektrozaworów. Brak schematu może utrudnić to zadanie, jednak często można zidentyfikować poszczególne przewody na podstawie ich grubości i oznaczeń, a następnie rozrysować schemat połączeń.

Problemy z podgrzewaniem świec żarowych: Jeśli świeca żarowa jest sprawna, ale prąd do niej nie dochodzi, a bezpieczniki są w porządku, problem może leżeć w automacie do podgrzewania świec, przekaźniku lub wiązce elektrycznej. Wymagane jest sprawdzenie zasilania na poszczególnych elementach oraz schematu instalacji.

Światła stop: Nieprawidłowe działanie świateł stop może być spowodowane przez dwa czujniki typu NC przy pedale hamulca, które po naciśnięciu pedału powinny przełączyć się w pozycję NO. Problemy mogą również wynikać z uszkodzonego przekaźnika lub nieprawidłowego okablowania przy konsoli.

Wskaźniki prędkości i obrotów: Po zwarciu w instalacji elektrycznej silnika, wskaźniki prędkości, obrotów i WOM mogą pokazywać błędne wartości. Może to być spowodowane uszkodzeniem wiązki głównej lub wiązki silnika, w tym przewodu masy skrzynki bezpieczników.
