Instalacja i diagnostyka skrzyni Power Shift w maszynach JCB

Skrzynia biegów jest kluczowym elementem przekładniowym w masczynach budowlanych, odpowiadającym za efektywne wykorzystanie mocy silnika. Odpowiednia diagnostyka, prawidłowa instalacja i regularny serwis są niezbędne dla zapewnienia płynności pracy oraz uniknięcia kosztownych przestojów. W artykule omówimy budowę, zasadę działania oraz najczęstsze problemy związane ze skrzyniami Power Shift w maszynach takich jak koparko-ładowarki JCB 3CX.

Podstawy działania skrzyni biegów

Silnik spalinowy jest najwydajniejszy w wąskim zakresie obrotów, dlatego skrzynia biegów jest mózgiem, który decyduje, jak moc zostanie wykorzystana. To ona, we współpracy ze zmiennikiem momentu i mostami napędowymi, zamienia wysoką prędkość obrotową silnika na potężną siłę pchania lub wyższą prędkość transportową.

Zależność między biegiem a siłą

• Niski bieg (duże przełożenie): Maszyna porusza się wolno, ale ma ogromną siłę do pchania urobku lub wjeżdżania pod wzniesienia.
• Wysoki bieg (małe przełożenie): Maszyna porusza się szybko (np. podczas jazdy po drodze), ale ma niewielką siłę pchania.

Typy skrzyń biegów

Skrzynia manualna

To najstarszy i najprostszy typ przekładni, dziś spotykany głównie w starszych maszynach lub w podstawowych wersjach wyposażenia. Składa się z kilku wałków z osadzonymi na nich kołami zębatymi o różnej liczbie zębów. Zmiana biegu polega na mechanicznym przesunięciu widełek, które z kolei przesuwają tuleję z synchronizatorem, zazębiając odpowiednią parę kół zębatych.

Ciekawostka: "Crash Box"

W bardzo starych maszynach (np. historycznych modelach Fermec) stosowano skrzynie bez synchronizatorów (tzw. crash box).

Najczęstsze usterki

Zużycie sprzęgła ciernego: Tarcza sprzęgłowa jest elementem eksploatacyjnym. Jej zużycie objawia się "ślizganiem" - silnik wchodzi na obroty, a maszyna nie przyspiesza.

Skrzynia Powershift (semi-automatic)

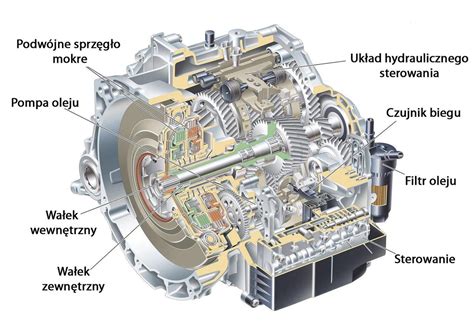

Skrzynia Powershift to najpopularniejszy typ przekładni w nowoczesnych koparko-ładowarkach i ładowarkach kołowych. To rozwiązanie, które wyeliminowało największą wadę skrzyni manualnej - konieczność zatrzymywania maszyny do zmiany biegu. W skrzyni Powershift nie ma tradycyjnego sprzęgła i synchronizatorów. Ich rolę przejęły hydraulicznie sterowane pakiety sprzęgłowe. Każdy bieg oraz kierunek jazdy (przód/tył) ma swój własny, dedykowany pakiet.

Budowa pakietu sprzęgłowego

Zespół ten składa się z naprzemiennie ułożonych:

• Tarcz ciernych (zewnętrznych): Stalowych płytek pokrytych specjalną, organiczną lub spiekaną okładziną cierną. Mają one zewnętrzne zęby, które blokują się w koszu sprzęgłowym.
• Przekładek stalowych (wewnętrznych): Gładkich, stalowych płytek z zębami wewnętrznymi, które są osadzone na wałku.

Zasada działania

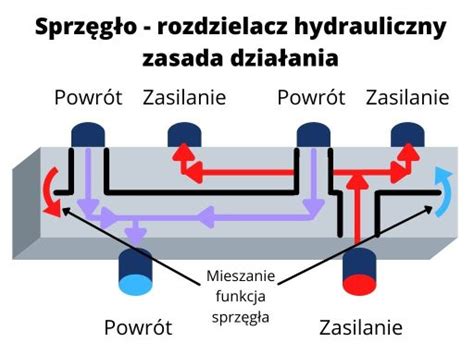

Gdy operator wybiera bieg (dźwignią lub pokrętłem), elektrozawór kieruje ciśnienie oleju na tłok, który z ogromną siłą ściska odpowiedni pakiet tarcz. Tarcie między tarczami ciernymi a przekładkami sprawia, że cały pakiet zostaje zablokowany i zaczyna obracać się jako całość, przekazując napęd na wybrane koło zębate. Przykładowo, cewka dolna środkowa steruje sprzęgłami mainshaft i laysaht.

Problemy z ciśnieniem oleju w skrzyni Powershift

Po złożeniu skrzyni, zalaniu olejem i odpaleniu maszyny, może pojawić się pisk sygnalizujący brak ciśnienia oleju w skrzyni. W przypadku odkręcenia miejsca do mierzenia ciśnienia, olej może być wyrzucany po odpaleniu. Należy zmierzyć prawidłowe ciśnienie; zazwyczaj występuje jedno miejsce pomiarowe, ale warto to zweryfikować.

Najczęstsze przyczyny niskiego ciśnienia i awarii

Najczęstszą diagnozą jest "spalenie tarcz", które jest jedynie objawem. Przyczyną jest zawsze ślizganie się pakietu sprzęgłowego, do którego dochodzi z powodu zbyt niskiego ciśnienia docisku. Tarcie generuje ekstremalną temperaturę, która degraduje olej i pali okładziny cierne. Główne przyczyny to:

• Niski poziom lub stary, przepracowany olej: Podstawa wszystkich problemów.
• Zapchany filtr oleju skrzyni: Ogranicza przepływ i ciśnienie. Regularna wymiana na wysokiej jakości filtr, jak REDX, jest kluczowa.
• Nieszczelne uszczelnienia na tłoku sprzęgłowym: Zużyte, twarde uszczelnienia powodują wewnętrzny przeciek. Olej, zamiast dociskać tarcze, ucieka, powodując spadek ciśnienia i ślizganie.
• Awaria pompy ładującej skrzyni: Zużyta pompa nie jest w stanie wygenerować odpowiedniego ciśnienia do zasilania układu sterowania i zmiennika momentu.

Diagnostyka ciśnienia

Profesjonalna diagnostyka polega na pomiarze ciśnień. Mechanik wpina manometry w specjalne porty pomiarowe na skrzyni biegów i sprawdza ciśnienie na poszczególnych sprzęgłach podczas załączania biegów. Zbyt niskie ciśnienie na jednym z pakietów jasno wskazuje miejsce wewnętrznej nieszczelności. W JCB 3cx super z 97r. skrzynia posiada 5 cewek i 4 biegi, więc prawidłowe podłączenie cewek jest kluczowe. Istnieje możliwość, że niewłaściwe podłączenie powoduje problemy.

Skrzynia Autoshift

Autoshift to ewolucja skrzyni Powershift. Zamiast manualnego wyboru każdego biegu, operator wybiera tylko kierunek jazdy, a elektroniczny sterownik (TCU) sam decyduje, kiedy zmienić przełożenie, podobnie jak w automatycznej skrzyni biegów w samochodzie.

System TorqueLock

Największą wadą układu ze zmiennikiem momentu są straty mocy (poślizg), zwłaszcza podczas szybkiej jazdy transportowej. Zmiennik generuje wtedy niepotrzebne ciepło i zwiększa zużycie paliwa. System TorqueLock to dodatkowe, mechaniczne sprzęgło wewnątrz zmiennika momentu. Gdy maszyna osiągnie odpowiednią prędkość na wyższych biegach, sterownik hydraulicznie blokuje to sprzęgło. Tworzy w ten sposób bezpośrednie, mechaniczne połączenie 1:1 między silnikiem a skrzynią biegów, eliminując poślizg.

Problemy z elektroniką w skrzyniach Autoshift

Oprócz typowych awarii mechanicznych i hydraulicznych znanych z Powershift, w skrzyniach automatycznych dochodzą problemy z elektroniką:

• Awaria czujników prędkości: Uszkodzony czujnik obrotów na wale wejściowym lub wyjściowym wysyła do komputera błędne dane, co powoduje szarpanie, błędną zmianę biegów lub przejście w tryb awaryjny.
• Problemy z kalibracją: Po każdej większej naprawie, skrzynia Autoshift wymaga kalibracji za pomocą komputera serwisowego, aby "nauczyć się" punktów załączania sprzęgieł.

Częste problemy i ich rozwiązania

Wycieki oleju między skrzynią a silnikiem

Wymiana simeringa może nie pomóc, jeśli wyciek nadal występuje. Warto zwrócić uwagę na firmę producenta simeringa do uszczelnienia pompy transmisyjnej ze zmiennikiem. Nawet oryginalne części, takie jak firmy Corteco, mogą okazać się nieskuteczne. Czasem problemem jest nowy oring pompy transmisyjnej, który może ulec uszkodzeniu, powodując dalszy wyciek.

Niestabilne ciśnienie oleju w skrzyni

Po złożeniu maszyny, kontrolka oleju może gasnąć po odpaleniu, lecz z czasem zaczyna mrugać i zapala się. Po dodaniu gazu gaśnie. Może to wskazywać na nagrzewanie się oleju i utratę ciśnienia. Taka sytuacja prowadzi do braku mocy; maszyna ledwo jeździ, a przednia łyżka odpuszczona nie pozwala nawet obrócić kołami. Może być to również związane z koniecznością odpowietrzenia skrzyni automatycznej.

Szarpnięcia przy zmianie kierunku jazdy

To klasyczny objaw zużycia tarcz ciernych w sprzęgle kierunku jazdy.

Test przeciążeniowy (stall test)

To test diagnostyczny zmiennika momentu, który wykonuje się przed demontażem skrzyni. Polega na zmierzeniu maksymalnych obrotów, jakie silnik jest w stanie osiągnąć, gdy maszyna jest zablokowana hamulcami na włączonym biegu.

Jaki olej stosować do skrzyni Powershift?

Zawsze i wyłącznie olej o specyfikacji zalecanej przez producenta maszyny (najczęściej klasy UTTO lub TO-4). Zastosowanie niewłaściwego oleju (np. ATF) może doprowadzić do poważnych uszkodzeń.

Czy remont skrzyni Powershift jest opłacalny?

Tak, pod warunkiem że jest wykonany kompleksowo. Wymiana samych tarcz to pozorna oszczędność. Ważne jest, aby wziąć pod uwagę, że silnik ze skrzynią mógł być już naprawiany, np. w województwie zachodniopomorskim, i historia napraw może wpłynąć na dalsze decyzje.

Profesjonalny serwis i diagnostyka skrzyń biegów JCB

Awaria skrzyni biegów? Regularny serwis i wysokiej jakości filtry REDX to najlepsza prewencja. Jeśli jednak doszło do awarii, w naszej ofercie znajdziesz wszystko, co potrzebne do profesjonalnego remontu skrzyń Powershift w maszynach JCB, CAT, Volvo i innych. Oferujemy kompletne zestawy tarcz i przekładek, zestawy uszczelnień, elektrozawory, pompy i fabrycznie regenerowane zmienniki momentu.

W naszym serwisie przeprowadzamy naprawy skrzyni biegów JCB Fastrac. Wiemy wszystko o tych wyjątkowych ciągnikach rolniczych! Zaufały nam setki Klientów z całej Polski. Przeprowadzamy generalne remonty skrzyń manualnych, powershift i vario. Sprawnie naprawiamy wszelkiego rodzaju usterki skrzyń biegów - przekonaj się, że warto nam zaufać. Jeśli zauważysz jakąkolwiek nieprawidłowość związaną z pracą skrzyni biegów JCB, nie zwlekaj i jak najszybciej umów się na wizytę w naszym serwisie. Odpowiednio przeprowadzona diagnostyka pozwoli na znalezienie usterki, co pomoże Ci uchronić Twoją maszynę przed dużo poważniejszą awarią.

Skrzynia biegów stanowi niemal najważniejszą część przekładniową pojazdu i odpowiada za płynność ruchów. Uszkodzony element może doprowadzić do nieplanowanych przestojów w pracy, a także spowodować dodatkowe zagrożenia. Dodatkowo przeprowadzamy diagnostykę skrzyni biegów JCB, co pozwala nam na szybką weryfikację stanu części i ocenę prawidłowości pracy całego elementu. Dzięki tym czynnościom możliwa jest eliminacja systemowych błędów i jednoczesne usprawnienie pracy ciągnika rolniczego. Warto pamiętać, aby regularnie przeprowadzać diagnostykę skrzyni biegów. Pozwoli to na wczesne wykrycie niewielkich nieprawidłowości, co uchroni Cię przed powstaniem większej usterki.

Przebieg naprawy skrzyni biegów JCB z pozoru nie jest skomplikowany, gdyż po uprzednio przeprowadzonej diagnostyce obejmuje demontaż części, czyszczenie i wymianę zużytych elementów, a następnie ponowną instalację skrzyni w pojeździe. Choć przebieg napraw może nie wydawać się trudny, w rzeczywistości wymaga dużej precyzji, odpowiednich narzędzi, a także dużego doświadczenia. Tylko taka kombinacja gwarantuje skuteczne przeprowadzenie naprawy. Jeśli chcesz skorzystać z naszych usług, skontaktuj się z nami już dziś w celu ustalenia szczegółów.
