Instalacja jednobwodowa w ciągniku a hamulce przyczepy – kompleksowy przewodnik

Współczesne rolnictwo opiera się na transporcie coraz większych tonaży, co stawia przed układami hamulcowymi ogromne wymagania. Prawidłowo skonfigurowana i sprawna instalacja pneumatyczna to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa operatora oraz innych uczestników ruchu drogowego. Zrozumienie różnic między systemami oraz wiedza o tym, jak działają hamulce pneumatyczne, pozwala na optymalne dopasowanie ciągnika do posiadanych przyczep i maszyn. W poniższym poradniku przyjrzymy się szczegółowo budowie tych układów, dokonamy podziału na systemy jedno- i dwuobwodowe oraz podpowiemy, jak dbać o pneumatykę, by służyła bezawaryjnie przez wiele sezonów.

Jak działają hamulce pneumatyczne i ich rola w bezpieczeństwie ciągników rolniczych

Współczesne rolnictwo opiera się na maszynach o ogromnej masie, co sprawia, że systemy zatrzymywania zestawów są kluczowym elementem wyposażenia każdego gospodarstwa. Jeśli weźmiemy pod uwagę hamulce pneumatyczne, zasada działania tych układów opiera się na wykorzystaniu energii sprężonego powietrza do uruchamiania mechanizmów hamujących w przyczepach i maszynach towarzyszących. Ich głównym zadaniem jest precyzyjna synchronizacja hamowania całego zestawu, co skutecznie zapobiega zjawisku „pchania” ciągnika przez ciężką przyczepę. Prawidłowo skonfigurowana i sprawna pneumatyka znacząco skraca drogę hamowania oraz zapewnia stabilność toru jazdy, co staje się kwestią krytyczną podczas gwałtownych manewrów przy pełnym obciążeniu transportowym.

Tradycyjnie wykorzystywany układ hamulcowy funkcjonuje dzięki sprężonemu powietrzu atmosferycznemu. Mechanizm utrzymuje w całym układzie stałe, wysokie ciśnienie. Hamowanie zaś następuje w przypadku zmiany tego ciśnienia, za które odpowiada zawór pneumatyczny uruchamiany przez kierowcę pedałem hamulca. Zużyte powietrze uzupełnia sprężarka, napędzana silnikiem pojazdu. W procesie sprężania powietrza wytrąca się woda, która jest częścią powietrza atmosferycznego, dlatego powietrze musi zostać wcześniej osuszone.

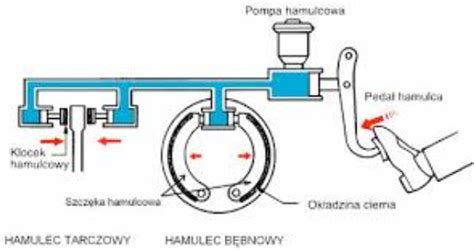

Budowa hamulca pneumatycznego i najważniejsze elementy układu

Zrozumienie tego, jak działa hamulec pneumatyczny, wymaga przyjrzenia się jego komponentom. Sercem układu jest sprężarka, napędzana przez silnik, która tłoczy powietrze do zbiorników. Kluczową rolę odgrywa regulator ciśnienia, utrzymujący stałe parametry w systemie oraz odolejacz i osuszacz, chroniące instalację przed korozją i zamarzaniem. Dalej powietrze trafia do zaworu sterującego hamulcami przyczepy oraz poprzez złącza do siłowników hamulcowych zamontowanych przy kołach. Każda nieszczelność w tym łańcuchu może prowadzić do drastycznego spadku skuteczności hamowania.

Podział hamulców pneumatycznych na jednoobwodowe i dwuobwodowe w praktyce rolniczej

Podstawowy podział hamulców opiera się na liczbie przewodów łączących ciągnik z przyczepą. Hamulce pneumatyczne możemy podzielić na jedno- i dwuprzewodowe (jedno- i dwuobwodowe). Różnica ta wynika z konstrukcji sterowania hamulcami przyczepy. W układzie jednoprzewodowym przewód łączący ciągnik z przyczepą jest jednocześnie przewodem zasilającym układ hamulcowy przyczepy w sprężone powietrze i przewodem sterującym włączaniem hamulców. W układzie dwuprzewodowym, do połączenia ciągnika i przyczepy potrzebne są dwa przewody: jeden do zasilania układu w sprężone powietrze, a drugi do sterowania hamulcami. To rozróżnienie jest kluczowe, ponieważ determinuje nie tylko szybkość reakcji układu, ale również sposób zachowania się przyczepy w sytuacjach awaryjnych.

Zasada działania dwuobwodowego układu hamulcowego i jego przewagi nad systemem jednoobwodowym

Jeśli chodzi o układ hamulcowy pneumatyczny dwuobwodowy, zasada działania opiera się na ciągłym utrzymywaniu ciśnienia w przewodzie zasilającym, co pozwala na bieżąco doładowywać zbiorniki powietrza w przyczepie. Przewód sterujący przekazuje sygnał o sile hamowania dopiero w momencie naciśnięcia pedału przez operatora. Największą przewagą tego rozwiązania jest automatyczne zahamowanie przyczepy w razie jej odłączenia od ciągnika - spadek ciśnienia w przewodzie zasilającym natychmiast aktywuje zawór sterujący, który uruchamia hamulce przyczepy z pełną siłą. W układzie dwuobwodowym jeden przewód zasila powietrzem zbiornik przyczepy, a pojawienie się ciśnienia na dwóch pozostałych powoduje hamowanie (odpowiednio dla jednego i drugiego obwodu).

Układ dwuprzewodowy stosuje się głównie w przyczepach o większej DMC. Coraz częściej w przyczepach rolniczych można spotkać korektory siły hamowania, które regulują ilość ciśnienia powietrza przesyłanego na siłowniki pneumatyczne. Regulacja odbywa się pod naciskiem obciążenia na resory, które ulegają ugięciu, zmieniając pozycję ramienia korektora. Urządzenie montowane pod skrzynią przyczepy oszczędza ilość podawanego powietrza przy pustej skrzyni załadowczej i zwiększa ją, hamując załadowanym zestawem.

Schemat instalacji pneumatycznej dwuobwodowej i sposób połączenia z przyczepą

Analizując schemat instalacji pneumatycznej dwuobwodowej, zauważymy, że połączenie z maszyną odbywa się za pomocą trzech złączy. Czerwone złącze - zasilające zapewnia stały dopływ powietrza ze zbiornika ciągnika do zbiornika przyczepy. Żółte złącze, czyli sterujące przekazuje impuls ciśnieniowy, który otwiera zawór przepuszczający powietrze bezpośrednio na siłowniki przy kołach. Jest jeszcze trzecie złącze. Taka konstrukcja sprawia, że czas reakcji hamulców przyczepy jest niemal identyczny z reakcją hamulców ciągnika, co eliminuje opóźnienia typowe dla starszych rozwiązań.

Hamulce jednoobwodowe - schemat, działanie i ograniczenia w zastosowaniach rolniczych

Omawiając hamulce jednoobwodowe, schemat ich działania jest znacznie prostszy, ale i obarczony wadami. W tym systemie jedyny przewód łączy oba pojazdy, a hamowanie następuje poprzez spadek ciśnienia w tej linii. Głównym ograniczeniem jest fakt, że podczas długiego hamowania zbiorniki w przyczepie nie są doładowywane, co może prowadzić do stopniowego słabnięcia siły hamowania. Ponadto system ten reaguje znacznie wolniej niż nowoczesna pneumatyka dwuobwodowa, co przy dzisiejszych prędkościach transportowych, często przekraczających 40 km/h, stwarza realne niebezpieczeństwo. W układzie jednoobwodowym zanik ciśnienia powoduje hamowanie.

Ciągnik z układem dwuobwodowym a przyczepa jednoobwodowa - zasady współpracy układów

Często przy wymianie ciągnika na większy okazuje się, że nie możemy do niego podpiąć danej przyczepy, ze względu na dwa inne rodzaje obwodów. Wyżej opisane różnice uniemożliwiłyby próbę hamowania czy nawet skutecznego podłączenia maszyn. Wielu rolników zastanawia się, jak wygląda współpraca, gdy występuje ciągnik o instalacji dwuobwodowej a przyczepa jednoobwodowa. Większość nowoczesnych ciągników posiada specjalne gniazdo czarne - jednoobwodowe obok czerwonego i żółtego. Należy jednak pamiętać, że takie połączenie jest dopuszczalne jedynie w przypadku starszych typów maszyn i nigdy nie zapewni takiego poziomu bezpieczeństwa jak system pełny.

Jeśli ciągnik posiada jedynie instalację dwuprzewodową, można łatwo ją zmodyfikować przy pomocy zestawu doposażenia, dzięki czemu zyskamy trzecie wyjście pneumatyczne do podłączenia instalacji jednoprzewodowej. Podczas doczepiania dwóch przyczep, obydwie powinny mieć ten sam typ układu hamulcowego. Instalację ciągnika możemy przerobić tylko w jedną stronę. Jednak wystarczy mała przeróbka systemu w ciągniku, by móc pewnie korzystać z przyczepy jedno- i dwuobwodowej. Gdy traktor ma tylko układ dwuprzewodowy, za pomocą zestawu doposażenia możemy ją przekształcić tak, by uzyskać trzecie wyjście pneumatyczne do przyłączenia systemu jednoprzewodowego.

W drugą stronę, wówczas gdy ciągnik jest jednoobwodowy, a przyczepa dwuobwodowa, połączenie jest zazwyczaj niemożliwe bez stosowania specjalistycznych adapterów lub modernizacji instalacji w ciągniku. Oczywiście, jest to do zrobienia, ale potrzeba dokupienia wielu części i dużo przeróbek. Można wyrzucić tylko czerwoną wtyczkę z przyczepy, zastąpić ją normalną do jednoobwodowego hamulca (taką jak jest w ciągniku z jednym obwodem) i wszystko będzie działać, a żółtej nie używać w ogóle. W czerwonym złączu jest zasilanie, a w żółtym sterowanie, ale jeśli zabierzemy powietrze z czerwonego, to hamulce się zaciskają, więc hamulce działają wtedy tak jak jednoobwodowe. Zanik ciśnienia na złączu spowoduje hamowanie przyczepy. Czyli przyczepa ma jeden zawór więcej. W układzie jednoobwodowym zanik ciśnienia powoduje hamowanie. Potwierdzono, że to będzie działać, jeżdżąc tak z pronarką.

Kwestie prawne dotyczące samodzielnych modyfikacji

Samodzielne zmiany konstrukcyjne jakiejkolwiek części układu hamulcowego są zabronione, z wyłączeniem pojazdów przystosowanych do kierowania przez osoby niepełnosprawne oraz pojazdów modernizowanych przez uprawnione jednostki. „Rzeźba” w garażu odpada. Zaleca się zaprowadzenie pojazdu do firmy na przeróbkę, aby mieć „kwity” w razie nieszczęścia. Wszystko jest dobrze dopóki jest dobrze. Ale gdy będzie styczność z prokuratorem, wtedy dobrze rzadko bywa.

Od 1 stycznia 2025 r. weszły w życie nowe przepisy dotyczące układów hamulcowych w nowych maszynach rolniczych. Zmiany mają na celu poprawę bezpieczeństwa na drogach. Ciągniki rolnicze muszą być wyposażone w dwuprzewodowe połączenie układu hamulcowego, bez możliwości wyposażania go w połączenia hydrauliczne typu jednoprzewodowego. Wszystko po to, by zachować zgodność z europejskim rozporządzeniem UE 2015/68 (które uzupełniało dokument 167/2013/WE) w sprawie hamowania maszyn rolniczych. Zmiany te są znane od lat i dotyczą również rozporządzenia delegowanego UE 2018/828. Według ekspertów hamowanie w systemie dwuprzewodowym pomaga skrócić drogę hamowania, zmniejszając w ten sposób ryzyko kolizji z innymi pojazdami, pieszymi lub przeszkodami.

Do 31 grudnia 2024 r. istniała możliwość zamówienia pojedynczego przewodu hydraulicznego w ciągnikach (oprócz dwóch przewodów pneumatycznych wymaganych od 2018 r.), aby można było podpiąć starszy sprzęt. Z dniem 1 stycznia 2025 r. wygasły świadectwa homologacji typu UE pojazdów dla nowych ciągników rolniczych (kategoria: T i C) wyposażonych w połączenia hydrauliczne urządzeń hamujących i sprzęgów hamulcowych typu jednoprzewodowego. Podstawą do rejestracji oraz wprowadzenia do obrotu handlowego na terytorium Rzeczypospolitej Polskiej nowych ciągników rolniczych wyposażonych w ww. połączenia hydrauliczne typu jednoprzewodowego od dnia 1 stycznia 2025 r. jest uzyskanie od Dyrektora Transportowego Dozoru Technicznego zezwolenia na dopuszczenie do ruchu drogowego pojazdu z końcowej partii produkcji.

Najczęstsze problemy w układach pneumatycznych i praktyczne wskazówki serwisowe

Praca w zapyleniu i wilgoci sprawia, że hamulce pneumatyczne wymagają szczególnej uwagi, a najczęstszą usterką są nieszczelności na szybkozłączach i przewodach. Kluczowe znaczenie dla trwałości całego układu ma dbanie o jego czystość oraz regularne usuwanie wilgoci. Gromadząca się w zbiornikach woda prowadzi do korozji wewnętrznej, a zimą do zamarzania zaworów, co może całkowicie unieruchomić zestaw w najmniej spodziewanym momencie. Z kolei przedostający się do instalacji olej ze zużytej sprężarki niszczy gumowe membrany siłowników, drastycznie osłabiając siłę hamowania przyczepy. Podstawą serwisu jest codzienna kontrola szczelności oraz nawyk czyszczenia głowic przed każdym podpięciem zestawu, co chroni system przed piaskiem i kurzem. Jeśli czas napełniania zbiorników wyraźnie się wydłuża, należy niezwłocznie usunąć nieszczelności, aby zapobiec przegrzaniu i zatarciu sprężarki. Systematyczna wymiana wkładu osuszacza raz w roku oraz kontrola stanu okładzin to najprostszy sposób na zapewnienie pełnego bezpieczeństwa podczas intensywnych prac transportowych.

Najczęstsze problemy w układach pneumatycznych:

• Nieszczelności na szybkozłączach i przewodach: Najczęstsza przyczyna spadku skuteczności hamowania - wymaga codziennej kontroli i natychmiastowej naprawy.
• Gromadzenie się wilgoci w zbiornikach powietrza: Prowadzi do korozji wewnętrznej układu oraz zamarzania zaworów w okresie zimowym.
• Zanieczyszczenie instalacji pyłem i piaskiem: Brud przedostający się przez nieczyszczone głowice powoduje przyspieszone zużycie elementów układu.
• Przedostawanie się oleju ze zużytej sprężarki: Olej niszczy gumowe membrany siłowników, znacząco obniżając siłę hamowania.
• Wydłużony czas napełniania zbiorników powietrza: Objaw nieszczelności lub zużycia elementów, który może prowadzić do przegrzania i zatarcia sprężarki.
• Zamarzanie zaworów w niskich temperaturach: Skutek obecności wody w układzie i niesprawnego osuszacza.

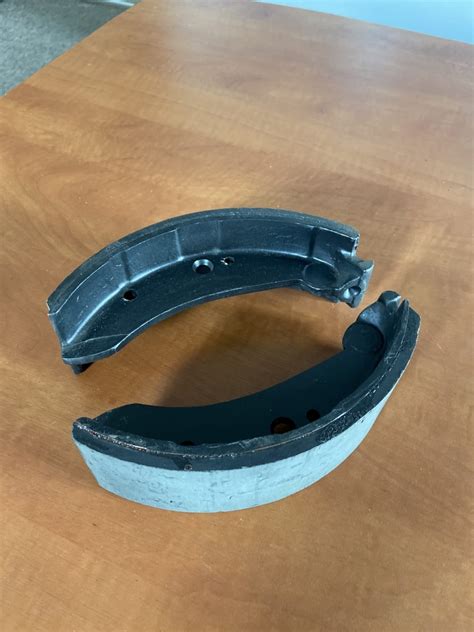

• Zużycie okładzin hamulcowych: Pomijana kontrola mechanicznych elementów obniża skuteczność całego systemu.

Pneumatyka dwuobwodowa w praktyce - jak zapewnić bezpieczeństwo i prawidłowe działanie hamulców

Aby pneumatyka dwuobwodowa służyła bezawaryjnie, konieczne jest dbanie o czystość złączy pneumatycznych. Przed każdym podpięciem przyczepy należy sprawdzić, czy uszczelki w gniazdach nie są sparciałe. Prawidłowa eksploatacja to także unikanie jazdy z nieszczelnym układem. Nawet niewielki świst powietrza oznacza, że sprężarka musi pracować bez przerwy, co drastycznie skraca jej żywotność. Pamiętajmy, że sprawny układ hamulcowy to nie tylko kwestia przepisów, ale przede wszystkim gwarancja, że bezpiecznie wrócimy z pola do gospodarstwa. Prawidłowa wiedza na temat budowy i eksploatacji układów hamulcowych pozwala na pełne wykorzystanie potencjału nowoczesnych maszyn przy zachowaniu najwyższych standardów bezpieczeństwa. Jeśli kluczowym elementem Twojego parku maszynowego jest nowoczesna pneumatyka dwuobwodowa, zasada działania tego systemu, która oparta jest na pełnej synchronizacji i automatycznym zabezpieczeniu w razie awarii, stanowi fundament bezpiecznego transportu.
