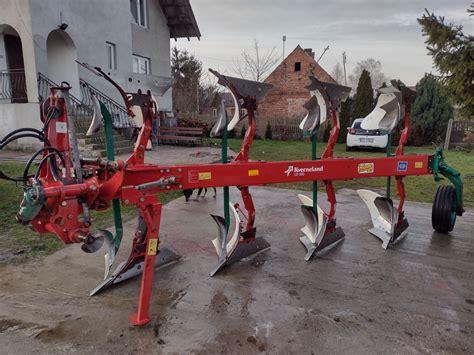

Instrukcja Obsługi Pługa Kverneland LD 160: Szczegółowe Informacje

Regulacja pługa jest kluczowym elementem zapewniającym optymalną jakość orki, a także wpływa na komfort pracy operatora i żywotność maszyny. W przypadku pługów Kverneland, w tym modelu LD 160, istnieje szereg mechanizmów i ustawień, które pozwalają na dostosowanie pracy pługa do specyficznych warunków glebowych i wymagań uprawy. Model Kverneland LD to solidny pług obracalny zawieszany, zbudowany z myślą o wydajnej i ekonomicznej orce w średnich i ciężkich warunkach glebowych, charakteryzujący się niezrównaną trwałością i niesamowitym stosunkiem wytrzymałości do wagi. Wyposażony jest w kołkowy system zabezpieczenia słupic Kverneland oraz ręczną regulację szerokości roboczej, co umożliwia optymalizację zużycia paliwa i wydajności ciągnika.

Podstawowe Aspekty Regulacji Pługa

Prawidłowe ustawienie pługa ma fundamentalne znaczenie dla efektywności i jakości orki. Poniżej przedstawiamy kluczowe elementy regulacyjne.

Regulacja szerokości pierwszej skiby

Ustawienie szerokości pierwszej skiby jest jednym z fundamentalnych zagadnień związanych z regulacją pługa i ma znaczący wpływ na ogólne ściąganie pługa przez ciągnik oraz równomierność pozostałych skib. Istnieje kilka podejść do tej kwestii:

• Dostosowanie do rozstawu kół ciągnika: Jedna z metod sugeruje regulację pierwszej skiby w taki sposób, aby jej szerokość odpowiadała rozstawowi tylnych kół ciągnika. Ma to na celu zapewnienie równomiernego pokrycia pola i uniknięcie powstawania nieorkanej przestrzeni lub nadmiernego nakładania się skib.
• Nadkładanie w drugim przejeździe: Inne podejście, często spotykane w instrukcjach obsługi, zaleca, aby pierwszy korpus w drugim przejeździe lekko nadkładał na poprzednią skibę. Celem jest wyrównanie powierzchni pola i zapewnienie ciągłości orki.

W starszych pługach zagonowych ramowych zawieszanych często stosowano wykorbioną oś w stojaku, która służyła do regulacji pierwszej skiby oraz punktu pociągowego. W nowszych pługach obracalnych jednobelkowych te ustawienia realizowane są zazwyczaj za pomocą śruby rzymskiej lub siłownika. Ważne jest zrozumienie, że regulacja tej osi nie tylko zmienia szerokość pierwszej skiby, ale również wpływa na kąt natarcia lemieszy wszystkich korpusów, co modyfikuje ogólny opór pługa.

Zależność szerokości orki od głębokości

Istnieje ścisła zależność między szerokością orki a jej głębokością. Ogólna zasada mówi, że im głębiej orzemy, tym szerokość skiby powinna być większa, i odwrotnie - płytsza orka wymaga węższej skiby. Zachowanie odpowiedniego stosunku szerokości do głębokości korpusu jest kluczowe dla uzyskania optymalnych rezultatów. Na okres zimowy zaleca się ustawienie pługa na orkę "ostrą skibą", czyli głęboko i wąsko, co sprzyja lepszemu rozdrobnieniu gleby i przygotowaniu jej do zimy.

Regulacja szerokości roboczej pługa

Regulacja szerokości roboczej pługa to zagadnienie, które ewoluowało wraz z rozwojem technologii. W starszych konstrukcjach ta funkcja była często niedostępna. Współczesne pługi mogą oferować:

• Mechaniczną regulację skokową: Pozwala na wybór kilku predefiniowanych szerokości roboczych. Model Kverneland LD 160 wyposażony jest w ręczną regulację szerokości roboczej.
• Hydrauliczną regulację płynną (Variomat®): Umożliwia precyzyjne dostosowanie szerokości roboczej w szerokim zakresie "w czasie pracy", połączoną z automatyczną regulacją linii ciągu "Auto-line" dla zapewnienia perfekcyjnej orki.

Co ciekawe, zmiana szerokości roboczej w tych systemach często nie wpływa bezpośrednio na kąt natarcia lemiesza, co może być związane z zasadą działania czworoboku przegubowego. Łącznie można wyróżnić co najmniej trzy główne rodzaje regulacji związanych z szerokością orki: szerokość pierwszej skiby, szerokość roboczą oraz możliwość dodawania lub odejmowania korpusów.

Zmiana szerokości orki przez dodawanie i odejmowanie korpusów

Możliwość zmiany szerokości orki poprzez modyfikację liczby pracujących korpusów jest rozwiązaniem stosowanym w pługach z ramą teleskopową lub kołnierzową. Pozwala to na dostosowanie pługa do różnych wielkości ciągników i warunków polowych. Po odjęciu korpusu rama nie powinna wystawać nadmiernie, aby nie wpływać negatywnie na proces orki.

Regulacja głębokości orki w pługach zawieszanych

W nowszych pługach obracalnych kwestia regulacji głębokości orki uległa zmianie. Chociaż w niektórych źródłach można spotkać wzmianki o regulacji za pomocą kółka kopiującego, w praktyce dominuje regulacja siłowa lub pozycyjna, realizowana przez układ hydrauliczny ciągnika. Kółko kopiujące jest nadal stosowane w pługach przyczepianych, ale w pługach zawieszanych jego rola jest marginalna lub żadna. Używanie kółka kopiującego w pługach zawieszanych wymaga ustawienia podnośnika na tryb dociążenia (regulacja ciśnieniowa), co oznacza pracę z ograniczonym ciśnieniem hydraulicznym, aby zapobiec podnoszeniu pługa. Metody te wykluczają jednoczesne stosowanie regulacji siłowej lub pozycyjnej.

Przesuwanie wzdłużne pługa

Niektóre nowoczesne pługi zawieszane oferują możliwość przesunięcia wzdłużnego całego pługa. Umożliwia to wychylenie pierwszego korpusu poza obrys kół ciągnika, co pozwala na orkę, gdzie oba koła ciągnika poruszają się w wyoranej bruździe. Rozwiązanie to ma praktyczne zastosowanie, zapewniając lepszą przyczepność i stabilność pracy, szczególnie na stromych zboczach lub w trudnych warunkach glebowych.

Budowa i Elementy Robocze Pługa Kverneland

Pługi Kverneland są znane z solidnej konstrukcji i wysokiej jakości komponentów. Poniżej omówiono kluczowe części.

Rama pługa Kverneland - fundament wytrzymałości

Rama jest kluczowym elementem konstrukcji pługa. Ramy pługów Kverneland poddawane są obróbce cieplnej poprzez dwukrotną indukcję, w której temperatura stali jest ściśle monitorowana. Dzięki temu rama uzyskuje trzykrotnie większą wytrzymałość w porównaniu do standardowych rozwiązań. Elementy spawane są zminimalizowane, a ramy często wykonuje się z jednego kawałka stali, co dodatkowo zwiększa ich wytrzymałość i gwarantuje długą żywotność. Profile ram, np. 200x200 mm, są dostosowane do liczby korpusów (od 3 do 6, w zależności od odległości między korpusami i rodzaju głowicy) i umożliwiają montaż dodatkowych elementów.

System zabezpieczenia korpusów

Pług Kverneland LD 160 jest wyposażony w kołkowy system zabezpieczenia słupic Kverneland. Dodatkowo, firma Kverneland oferuje również zaawansowany system zabezpieczenia non-stop, który jest niezastąpiony w warunkach kamienistych.

System zabezpieczenia non-stop (resorowy) Kverneland

W pełni automatyczny system zabezpieczenia non-stop (resorowy) Kverneland zapewnia bezproblemową orkę w glebach z dużą ilością kamieni. Prosty system sprężynowy, zbudowany z piór resora, gwarantuje, że korpus pługa odchyli się, gdy trafi na kamienie czy inne przeszkody znajdujące się w ziemi. Pozwala to uniknąć gwałtownych uderzeń i możliwych uszkodzeń. Po minięciu przeszkody korpus pługa automatycznie powróci na wcześniej ustawioną, czyli prawidłową głębokość orki.

Bezpieczniejsza i szybsza orka

Przy dzisiejszych wymaganiach osiągnięcia wysokiej wydajności, oczekuje się, że zarówno ciągnik, jak i pług wykonają pracę szybciej niż kiedykolwiek. To stawia trudniejsze wymagania dla wyposażenia, szczególnie w zakresie systemów bezpieczeństwa, mających chronić ciągnik i pług przed niebezpiecznymi przeciążeniami za każdym razem, gdy pług uderzy w przeszkody znajdujące się w ziemi. System zabezpieczenia non-stop (resorowego) Kverneland spełnia wymagania wysokich standardów, gwarantując bezpieczną i szybką orkę.

Ustawienie dla różnych warunków glebowych

W zależności od rodzaju gleby, wszystkie pługi Kverneland mogą być wyposażone w różne zestawy piór resora. Dla lekkich gleb tradycyjny resor z 5 piórami jest najlepszym wyborem. Obecnie większość pługów jest dostarczana z resorem wzmocnionym HD, zbudowanym z 7 piór, co zapewnia bardzo dobre rezultaty orki w większości warunków. Dla ekstremalnie ciężkich gleb z bardzo dużą ilością kamieni zalecany jest resor podwójny.

Dodatkowe pióra w resorze

Resor w pługach zagonowych standardowo posiada 5 piór (nacisk 640 kg), natomiast w pługach obracalnych w standardzie resor jest zbudowany z 7 piór (nacisk 900 kg). Dla bardzo ciężkich warunków glebowych istnieje możliwość zamontowania dodatkowych piór w resorze, a tym samym zwiększenia nacisku nawet do 1400 kg. Odbywa się to w prosty i szybki sposób poprzez odkręcenie tylko jednej środkowej śruby.

Niezależne działanie na każdym korpusie

Mechaniczny system zabezpieczenia non-stop (resorowy) stosowany w pługach Kverneland umożliwia niezależne działanie na każdym korpusie. Tym samym zagwarantowana jest doskonała jakość orki.

Minimalne zużycie i wysoka wartość pługów używanych

Zabezpieczenie non-stop (resorowe) Kverneland ma bardzo prostą konstrukcję, wytrzymującą obciążenia rok w rok oraz z minimalną konserwacją, co oszczędza czas i pieniądze. Ponadto, system zabezpieczenia non-stop (resorowego) Kverneland gwarantuje dłuższą żywotność pługa. Po uderzeniu w przeszkodę nacisk na dłuto, ramę i inne elementy pługa maleje. Siły działające na pługi Kverneland są zatem zredukowane, co przekłada się na ich wyższą wartość na rynku wtórnym.

Korpusy Kverneland - wszechstronność i efektywność

Korpusy Kverneland odgrywają kluczową rolę w reputacji marki związanej z wysoką jakością orki. Niektóre korpusy są projektowane do specyficznych warunków glebowych, podczas gdy najnowszy korpus nr 38 jest uważany za "uniwersalny". Pługi Kverneland wyposażone są w korpusy wykonane z unikalnej stali.

Korpus Kverneland 38 - uniwersalny

Korpus Kverneland 38 jest wysoki i szeroki, umożliwiając orkę w zakresie głębokości od 12 do 35 cm. Pozwala to na dostosowanie orki do rodzaju gleby, resztek roślinnych i wymagań uprawy, zapewniając optymalne przykrycie materiału organicznego. Zmiana głębokości orki z roku na rok pomaga również unikać powstawania podeszwy płużnej.

Niskie siły uciągu

Dzięki zaawansowanej technologii produkcji stali, pługi Kverneland są wytrzymałe i jednocześnie lżejsze od konkurencji. W rezultacie wymagają mniejszej siły uciągu i udźwigu, co przekłada się na oszczędność paliwa. Badania wykazały, że korpusy Kverneland mogą pozwolić na oszczędność paliwa w zakresie od 19% do 28%.

Jakość orki dla różnych upraw

Korpusy Kverneland, w tym model 38, zapewniają wysoką jakość orki, co jest szczególnie ważne przy przygotowaniu gleby pod uprawy takie jak buraki cukrowe czy ziemniaki.

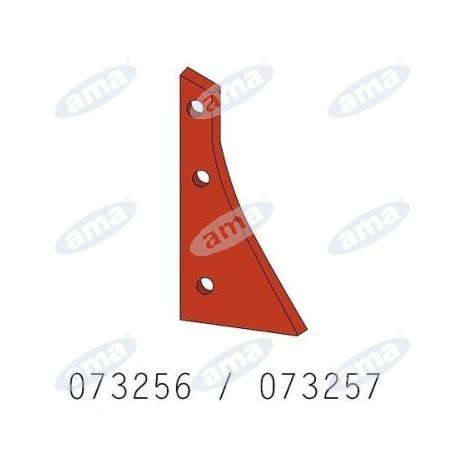

Pierś odkładnicy Kverneland (073256) - element roboczy

Pierś odkładnicy Kverneland, o numerze katalogowym 073256, jest kluczowym elementem roboczym, wykonanym z wysokogatunkowej stali utwardzanej. Zapewnia ona długą żywotność i odporność na ścieranie. Konstrukcja z trzema otworami montażowymi gwarantuje stabilne mocowanie do korpusów Kverneland, co przekłada się na równomierną orkę i optymalne odprowadzanie gleby.

Specyfikacja techniczna piersi odkładnicy Kverneland (073256)

Pierś odkładnicy Kverneland 073256 jest przeznaczona do szerokiej gamy pługów Kverneland, w tym modeli takich jak AB100, AD, BB, BE, CC, DA, DC, ED, ED/LD-FR, EG, EM/LM, EO/LO, ES, ESLS, LB, LD, LS, MZ/ME, PB/RB, PD, PG/RG, PL/RL, PM/RM, PN/RN, PS/RS, PT/RT, PW/RW, PX/RX, VD, VXP. Jej konstrukcja z trzema otworami montażowymi zapewnia pewne i stabilne mocowanie, a wysoka odporność na ścieranie i pękanie gwarantuje długą żywotność.

Płoza krótka obracalna P&L do pługów Kverneland (W-0736080)

Płoza krótka obracalna P&L, o numerze katalogowym W-0736080, to wysokiej jakości część zamienna dedykowana do pługów Kverneland. Wykonana z trwałej stali borowej, charakteryzującej się wyjątkową odpornością na zużycie i twardością, zapewnia długotrwałą i niezawodną pracę nawet w najtrudniejszych warunkach polowych.

Zastosowanie i funkcjonalność

Płoza pełni kluczową rolę w procesie orki, zapewniając odpowiednie prowadzenie pługa w glebie. Konstrukcja umożliwiająca obracanie sprawia, że jest ona wszechstronna i łatwa do dostosowania do różnych warunków glebowych. Otwory zamkowe umożliwiają szybki montaż i demontaż, co zwiększa efektywność pracy. Płoza pasuje do wielu modeli pługów Kverneland.

Materiały i trwałość

Stal borowa, z której wykonana jest płoza, zapewnia doskonałą odporność na ścieranie i działanie sił mechanicznych, co pozwala na pracę w trudnych warunkach, takich jak twarde czy kamieniste gleby. Utrzymuje również ostrość krawędzi roboczej przez dłuższy czas.

Specyfikacje techniczne

• Numer katalogowy: W-0736080
• Materiał: Stal borowa
• Typ: Płoza krótka obracalna
• Otwory montażowe: Zamkowe
• Zastosowanie: Pługi Kverneland

Dokładne wymiary płózy mogą wymagać konsultacji z dokumentacją producenta.
