Instrukcja Obsługi Traktorka Husqvarna Rider 650

Wprowadzenie do Husqvarna Rider

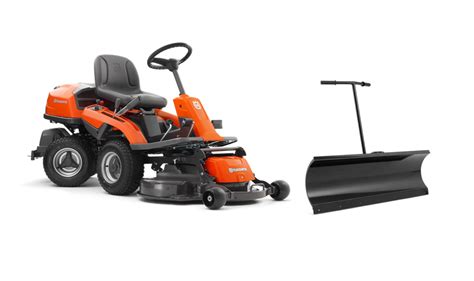

Dziękujemy za wybór traktorka koszącego Husqvarna Rider. Traktorki Husqvarna Rider wyróżniają się unikalną konstrukcją z zamontowanym z przodu agregatem tnącym i opatentowanym systemem kierowania tylnymi kołami. Zostały one zaprojektowane dla zapewnienia maksymalnej wydajności, nawet na małych lub ograniczonych powierzchniach. Blisko zgrupowane elementy sterujące oraz przekładnia hydrostatyczna sterowana pedałami również przyczyniają się do wysokiej wydajności tej maszyny. Mamy nadzieję, że niniejsza instrukcja obsługi będzie dla Państwa bardzo użyteczna.

Produkty Husqvarna są sprzedawane na całym świecie wyłącznie za pośrednictwem autoryzowanych dealerów serwisowych, co ma na celu zapewnienie klientom najlepszego wsparcia i serwisu. Przed dostarczeniem maszyny przechodzi ona inspekcję i jest regulowana przez dealera.

Instrukcje bezpieczeństwa

Niniejsze instrukcje służą Państwa bezpieczeństwu. Prosimy o ich dokładne zapoznanie się. Maszyna tnąca jest zdolna do amputacji rąk i stóp oraz wyrzucania przedmiotów. Nieprzestrzeganie poniższych instrukcji bezpieczeństwa może skutkować poważnymi obrażeniami lub śmiercią. Ten symbol oznacza, że obowiązują ważne zasady bezpieczeństwa, które służą Państwa bezpieczeństwu i niezawodności działania maszyny.

Ogólne zasady bezpieczeństwa

• Zapoznaj się z elementami sterującymi i sposobem szybkiego zatrzymania maszyny.
• Uważaj na ruch uliczny podczas pracy w pobliżu drogi lub jej przekraczania.
• Bądź ostrożny podczas mijania stałego obiektu, aby noże nie uderzyły w niego. Nigdy nie przejeżdżaj celowo przez obcy obiekt.
• Maszyna jest ciężka i może spowodować bardzo poważne obrażenia. Zachowaj szczególną ostrożność podczas załadunku na przyczepę lub ciężarówkę.
• Bądź ostrożny podczas ciągnięcia ładunku lub używania ciężkiego sprzętu.
• Używaj tylko zatwierdzonych haków holowniczych.
• Ogranicz ładunek do tego, co możesz bezpiecznie kontrolować.

Bezpieczeństwo obsługi na pochyłościach

• Nigdy nie jedź maszyną po terenie o nachyleniu większym niż 15°.
• Koś na pochyłościach w górę i w dół, nigdy w poprzek. Unikaj nagłych zmian kierunku.
• Nie koś blisko krawędzi, rowów ani skarp. Maszyna może nagle się przewrócić, jeśli koło najedzie na krawędź spadku lub rowu, lub jeśli skarpa ustąpi.
• Nie koś mokrej trawy. Jest śliska, a opony mogą stracić przyczepność, co spowoduje poślizg maszyny.
• Nie próbuj stabilizować maszyny, stawiając jedną stopę na ziemi.
• Uważaj na dziury, koleiny lub nierówności. Nierówny teren może spowodować przewrócenie maszyny. Wysoka trawa może maskować nierówności.

Bezpieczeństwo dzieci

• Nigdy nie pozwalaj dzieciom obsługiwać maszyny.

Obsługa paliwa i akumulatora

• Zachowaj szczególną ostrożność podczas obchodzenia się z benzyną i innymi paliwami. Są one łatwopalne, a ich opary są wybuchowe.
• Używaj tylko zatwierdzonego pojemnika.
• Nigdy nie zdejmuj korka wlewu paliwa ani nie dodawaj paliwa przy pracującym silniku. Pozwól silnikowi ostygnąć przed tankowaniem. Nie pal tytoniu.
• Unikaj przepełnienia. Jeśli paliwo rozlało się na Ridera, wytrzyj je i poczekaj, aż wyparuje, zanim uruchomisz silnik. Jeśli paliwo rozlało się na ubranie, zmień je.
• Zachowaj szczególną ostrożność podczas obchodzenia się z kwasem akumulatorowym. Rozlanie kwasu na skórę może spowodować poważne oparzenia. Natychmiast przemyj wodą.

Środki ostrożności podczas pracy

• Zachowaj szczególną ostrożność zbliżając się do ślepych zakrętów, krzewów, drzew lub innych obiektów, które mogą zasłaniać widoczność.

Objaśnienie symboli

Poniższe symbole znajdują się na maszynie oraz w instrukcji obsługi. Prosimy o dokładne zapoznanie się z nimi, aby poznać ich znaczenie.

• N R - Wsteczny, Neutralny (Reverse, Neutral)
• - Szybko, Wolno (Fast, Slow)
• - Silnik wyłączony (Engine off)
• - Akumulator (Battery)
• - Ssanie (Choke)
• - Paliwo (Fuel)
• - Ciśnienie oleju (Oil pressure)
• - Wysokość cięcia (Cutting height)
• - Do tyłu (Backwards)
• - Do przodu (Forwards)
• - Zapłon (Ignition)
• - Wolne koło hydrostatyczne (Hydrostatic free wheel)
• - Używaj ochrony oczu i słuchu (Use eye and hearing protection)
• - Hamulec postojowy (Parking brake)
• - Hamulec (Brake)
• - Ostrzeżenie! Dźwięk! (Warning! Sound!)
• - Ostrzeżenie! Obracające się noże. (Warning! Rotating blades.)
• - Europejska norma poziomu (European standard for level)

Charakterystyka i funkcje (Prezentacja maszyny)

Przedstawione poniżej funkcje opisują ogólny model Rider 16, jednak są one typowe dla większości modeli Husqvarna Rider, w tym Rider 650.

Układ napędowy i silnik

Przenoszenie mocy z silnika odbywa się za pomocą hydrostatycznej skrzyni biegów, która umożliwia płynną zmianę prędkości za pomocą pedałów nożnych. Dostępny jest jeden pedał do jazdy do przodu i jeden pedał do cofania. Model Rider 16 wyposażony jest w silnik Briggs & Stratton o mocy 15,5 koni mechanicznych. Inne modele Rider, jak Rider 850, posiadają mechaniczną skrzynię biegów Peerless type MST 205-531A z 5 biegami do przodu i biegiem wstecznym.

Sterowanie przepustnicą i ssaniem

Prędkość silnika, a tym samym prędkość obrotową noży, reguluje się za pomocą dźwigni przepustnicy. Dźwignia ta służy również do aktywacji funkcji ssania. Gdy używane jest ssanie, silnik otrzymuje bogatszą mieszankę paliwowo-powietrzną, co ułatwia zimny start.

Prędkość maszyny jest płynnie regulowana dwoma pedałami. Pedał (1) służy do jazdy do przodu, a pedał (2) do cofania.

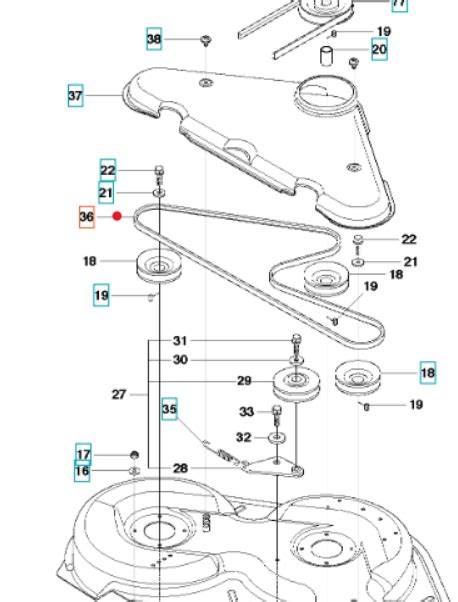

Jednostka tnąca i regulacja wysokości koszenia

Traktorek Husqvarna Rider może być wyposażony w różne typy agregatów tnących:

• Wyrzut tylny - 970 mm
• Wyrzut boczny - 970 mm
• BioClip - 900 mm, 1030 mm

Dźwignia podnoszenia agregatu tnącego służy do ustawienia agregatu w pozycji transportowej lub tnącej. Jeśli dźwignia zostanie pociągnięta do tyłu, agregat uniesie się, a noże automatycznie zatrzymają obrót (pozycja transportowa).

Za pomocą dźwigni do regulacji wysokości koszenia można ustawić 9 różnych pozycji (4-90 mm, 45-80 mm dla BioClip). Agregat tnący z wyrzutem bocznym/tylnym oferuje regulację w zakresie 40-90 mm, a agregat tnący BioClip w zakresie 45-95 mm.

Siedzenie operatora

Siedzenie ma przegubowe mocowanie na przedniej krawędzi i można je odchylić do przodu. Siedzenie można również regulować wzdłużnie. Aby to zrobić, należy zwolnić pokrętła pod siedzeniem i przesunąć je do przodu lub do tyłu do wymaganej pozycji. Następnie zablokować ustawienie pokrętłami.

Obsługa traktorka

Przygotowanie do pracy

• Przed uruchomieniem należy zapoznać się z instrukcjami bezpieczeństwa oraz informacjami o lokalizacji i funkcji elementów sterujących.
• Przeprowadzić codzienną konserwację przed uruchomieniem.
• Dostosować siedzenie do wymaganej pozycji.

Uruchamianie silnika

1. Podnieść agregat tnący, pociągając dźwignię do tyłu do zablokowanej pozycji (pozycja transportowa).
2. Zaciągnąć hamulec postojowy. Odbywa się to poprzez naciśnięcie pedału hamulca (1).
3. W przypadku ciepłego silnika, ustawić dźwignię przepustnicy w połowie drogi między pozycjami 1 a 2.
4. Przekręcić kluczyk zapłonu do pozycji startowej.

WAŻNA INFORMACJA: Nie uruchamiaj rozrusznika dłużej niż około 5 sekund naraz. Jeśli silnik nie uruchomi się, poczekaj około 10 sekund przed ponowną próbą. Po uruchomieniu silnika zwolnij kluczyk zapłonu do pozycji neutralnej. Przesuń dźwignię przepustnicy do wymaganej prędkości. Do koszenia używaj 3/4 do pełnej przepustnicy.

Jazda maszyną

1. Zwolnić hamulec postojowy, naciskając pedał hamulca.
2. Ostrożnie nacisnąć jeden z pedałów, aż zostanie osiągnięta odpowiednia prędkość. Aby jechać do przodu: nacisnąć pedał (1). Aby jechać do tyłu: nacisnąć pedał (2).
3. Wybrać wymaganą wysokość koszenia (1-9) za pomocą dźwigni regulacji wysokości koszenia. Aby uzyskać jednolitą wysokość koszenia, ważne jest, aby ciśnienie w oponach przednich kół było takie samo (60 kPa).
4. Nacisnąć przycisk blokady na dźwigni podnoszenia i opuścić agregat tnący.

WAŻNA INFORMACJA: Żywotność pasków napędowych znacznie wzrasta, jeśli silnik pracuje na niskich obrotach podczas włączania noży. Z tego powodu nie zwiększaj przepustnicy, dopóki agregat tnący nie zostanie opuszczony do pozycji koszenia.

Wskazówki dotyczące koszenia

• Najlepsze trawniki uzyskuje się, jeśli trawa jest koszona często.
• Zlokalizuj i oznacz kamienie oraz inne stałe obiekty.

OSTRZEŻENIE! Nigdy nie prowadź maszyny po terenie o nachyleniu większym niż 15°. Koś po pochyłościach w górę i w dół, nigdy w poprzek. Unikaj nagłych zmian kierunku.

Zatrzymywanie silnika

Wskazane jest, aby silnik pracował na biegu jałowym przez minutę, aby osiągnąć normalną temperaturę pracy przed jego wyłączeniem, zwłaszcza jeśli pracował pod dużym obciążeniem.

1. Podnieść agregat tnący, pociągając dźwignię do pozycji końcowej.
2. Cofnąć dźwignię przepustnicy i przekręcić kluczyk zapłonu do pozycji STOP.

Harmonogram konserwacji i serwis

Ogólne wskazówki serwisowe

Regularna konserwacja maszyny, w tym demontaż osłon maszyny, jest kluczowa dla jej długiej i bezawaryjnej pracy. Zazwyczaj harmonogram konserwacji jest szczegółowo opisany w dedykowanej sekcji instrukcji obsługi, którą należy przestrzegać.

Większość producentów zaleca wypalanie benzyny do końca, jeśli pilarka (lub inna maszyna spalinowa) nie będzie używana przez dłuższy czas. Stara mieszanka w gaźniku może powodować twardnienie membran i osadzanie się zanieczyszczeń, które zatykają dysze.

Wymiana oleju i filtra

W przypadku przekładni marki Tuff Torq, model K46H, producent zaleca pierwszą wymianę oleju po 50 godzinach pracy, a kolejne po każdych 200 godzinach pracy. Ponieważ procedura ta powinna być wykonywana przez serwis, instrukcja obsługi nie zawsze opisuje szczegółowo każdy krok.

Silnik dwucylindrowy Briggs&Stratton 7160 EXi z pompą oleju, często stosowany w modelach Rider, jest fabrycznie zalany olejem SAE30. Po początkowych 8 godzinach pracy zaleca się wymianę oleju wraz z filtrem. Do dalszego użytku można zastosować olej API-SN 5W30, np. firmy Briggs&Stratton.

Kontrola ładowania akumulatora

Sprawdzenie ładowania akumulatora w pojeździe polega na zweryfikowaniu napięcia instalacji podczas pracy silnika. Najlepiej dokonać tego na średnich lub roboczych obrotach. Napięcie powinno mieścić się w przedziale 13.8-14.4V lub 13.9-14.5V, w zależności od typu regulatora napięcia w alternatorze.

Inne czynności konserwacyjne

W przypadku starych traktorków, takich jak Husqvarna Rider 850 z mechaniczną skrzynią biegów Peerless type MST 205-531A, regularna konserwacja jest szczególnie ważna. W przypadku zimowego przechowywania, jeśli traktorek stał nieużywany przez dłuższy czas, należy przeprowadzić pełen serwis, obejmujący wymianę olejów, świec, noży, akumulatora itp. Warto rozważyć wlanie oleju na tłoki, aby zabezpieczyć silnik, jeśli nie będzie używany przez dłuższy czas, oraz ręczne obrócenie wału silnika. W przypadku kosiarek z napędem, należy również dbać o paski napędowe i ich osłony, ponieważ uszkodzenie osłony może prowadzić do dostawania się trawy i spadania paska.
