Żuraw Wieżowy: Konstrukcja, Zastosowanie i Bezpieczeństwo w Budownictwie

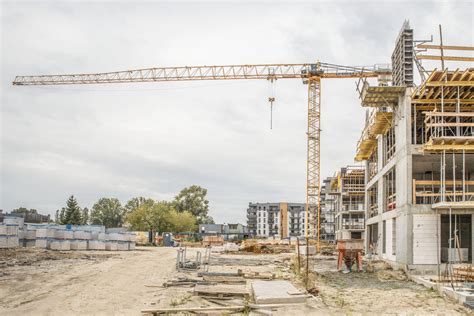

Żuraw wieżowy, często potocznie nazywany dźwigiem, to maszyna budowlana stworzona do podnoszenia i przenoszenia ciężarów w pionie i poziomie. Działa na zasadzie obracania się wokół własnej osi i jest zaliczany do jednych z największych urządzeń roboczych oraz transportu bliskiego. Jego obecność jest nieodłącznym elementem krajobrazu budów, stanowiąc kluczowe narzędzie w procesie wznoszenia nowych konstrukcji. Imponująca wysokość i zdolność do przenoszenia ciężkich ładunków na duże odległości czynią żurawie wieżowe niezastąpionymi w nowoczesnym budownictwie.

Czym jest żuraw wieżowy?

Żuraw wieżowy to specjalistyczny dźwig budowlany składający się z pionowej wieży (masztu) i poziomego lub nachylonego wysięgnika. Ładunki podnoszone są za pomocą liny i wyciągarki umieszczonej na wysięgniku. Przeciwwaga stabilizująca równoważy obciążenia, co umożliwia bezpieczne operowanie nawet na dużej wysokości.

Budowa i kluczowe elementy żurawia wieżowego

Konstrukcja żurawia wieżowego, choć na pozór skomplikowana, opiera się na kilku głównych elementach, które współpracują ze sobą, aby żuraw mógł efektywnie i bezpiecznie wykonywać swoje zadania na placu budowy. Główne elementy żurawia wieżowego to:

• Podstawa - najczęściej rama krzyżowa z balastem. Rama zapewnia żurawiom stabilność. Dociążenie stanowią bloki betonowe, których ilość i wagę dobiera się zależnie od konfiguracji żurawia. Żuraw można dodatkowo przymocować do gruntu za pomocą specjalnych kotew, co zwiększa jego stabilność.
• Wieża (maszt) - pionowa konstrukcja nośna, na której montuje się wysięgnik. O wysokości żurawia decyduje wieża, która składa się z połączonych sekcji o długości od jednego do kilkunastu metrów.
• Wysięgnik - poziome lub nachylone ramię żurawia, montowane na wieży. Długość wysięgnika jest dobierana zgodnie z zapotrzebowaniem budowy i zwykle wynosi między 30 a 60 metrów, choć może osiągać nawet 100 metrów w przypadku największych modeli.
• Przeciwwysięgnik - element równoważący masę wysięgnika i podnoszonego ładunku.
• Kabina sterująca - umieszczona u styku wieży i wysięgnika, z której operator kontroluje całe urządzenie. Żurawie mogą być również sterowane z poziomu gruntu przy użyciu pilota, co zwiększa swobodę i elastyczność pracy.
• Liny i bloczki - umożliwiają podnoszenie i opuszczanie ładunków.
• Mechanizmy napędowe (silniki) - odpowiedzialne za ruchy obrotowe, podnoszenie i opuszczanie.
• Systemy bezpieczeństwa - zapewniające płynną i kontrolowaną pracę żurawia.

Typy żurawi wieżowych

Różnorodność żurawi wieżowych pozwala na dostosowanie ich do specyficznych wymagań każdego projektu budowlanego. Klasyfikacja uwzględnia kilka kluczowych kryteriów:

Klasyfikacja ze względu na umiejscowienie mechanizmu obrotu

• Żurawie górnoobrotowe: Mechanizm obrotu umieszczony jest na górze wieży. Maszt pozostaje nieruchomy, a obraca się jedynie wysięgnik. Umożliwiają precyzyjne kierowanie ruchem żurawia, skupiając obrót wokół własnej osi. Sprawdzają się w precyzyjnych pracach w ograniczonej przestrzeni.
• Żurawie dolnoobrotowe: Mechanizm obrotu zlokalizowany jest w dolnej części wieży. W rezultacie zarówno wieża, jak i wysięgnik obracają się, co sprawia, że cała konstrukcja zmienia położenie. Zapewniają większą elastyczność w kierowaniu wysięgnikiem i są preferowane w sytuacjach, gdzie istnieje potrzeba operowania w zróżnicowanych warunkach terenowych.

Klasyfikacja ze względu na rodzaj podstawy

• Żurawie stacjonarne: Charakteryzują się kotwieniem bezpośrednio do fundamentów lub stabilnego podłoża, co zapewnia im solidność i stałe miejsce pracy. Są idealne do długoterminowych projektów, gdzie nie ma potrzeby ich przemieszczania, oferując stabilność i odporność na wibracje. Mogą być także montowane na szczytowej kondygnacji budynku.
• Żurawie przejezdne: Oferują zdolność swobodnego poruszania się po placu budowy. W zależności od rodzaju podstawy dzielą się na:
  • Szynowe: Poruszają się po specjalnie przygotowanych torach, co gwarantuje płynne i precyzyjne przemieszczanie.
  • Kołowe: Wykorzystują konstrukcję z kół, umożliwiając mobilność na różnych rodzajach powierzchni.
  • Gąsienicowe: Charakteryzują się zdolnością do operowania na trudnym terenie, dzięki gąsienicom, które zapewniają stabilność na nierównych powierzchniach.

Klasyfikacja ze względu na typ montażu

• Żurawie szybkomontujące: Stanowią nowoczesne rozwiązanie, charakteryzujące się tym, że nie wymagają dodatkowego wsparcia w postaci żurawia pomocniczego. Ich konstrukcja pozwala na szybkie przygotowanie do pracy, eliminując potrzebę dodatkowych urządzeń montażowych i przyspieszając start budowy.
• Żurawie montowane w zespołach: Wykorzystują żuraw pomocniczy (np. żuraw samojezdny) do właściwego zainstalowania się na miejscu pracy. Ten sposób montażu jest stosowany w sytuacjach, gdzie wymagana jest większa precyzja montażu lub gdy warunki terenowe utrudniają bezpośrednie dostarczenie żurawia na miejsce.

Klasyfikacja ze względu na typ wysięgnika

• Żurawie wspornikowe: Posiadają wysięgnik zamocowany poziomo i przylegający do wieży. Pozwalają na precyzyjne manewrowanie wysięgnikiem w płaszczyźnie poziomej, co stawia je w czołówce, gdy potrzebna jest duża precyzja podczas podnoszenia i przemieszczania ładunków.
• Żurawie wychylne: Posiadają wysięgnik umieszczony pod pewnym kątem. Ta konstrukcja umożliwia obsługę rozmaitych obszarów na placu budowy, zwłaszcza tam, gdzie dostępność jest ograniczona. Elastyczność w kierowaniu wysięgnikiem pozwala na dostosowanie do różnych kątów.

Zasady działania żurawia wieżowego

Serce żurawia wieżowego to jego mechanizm. Skomplikowany układ silników, przekładni, lin i bloczków umożliwia precyzyjne podnoszenie i opuszczanie ładunków. Zaawansowane systemy elektroniczne monitorują i kontrolują pracę maszyny, gwarantując optymalne bezpieczeństwo. Żurawie wieżowe wyposażone są w napędy, spośród których każdy odpowiada za inny ruch dźwignicy. Wykorzystanie wszystkich napędów maszyny w odpowiedniej konfiguracji pozwala we właściwy sposób transportować ładunki na placu budowy.

Żurawie wieżowe wymagają dostępu do stabilnego źródła energii elektrycznej. Dlatego na budowie, na której wykorzystywany jest żuraw, konieczny jest niezawodny system zasilania, wyposażony także w awaryjne źródło energii. Jest to bardzo ważne, ponieważ przerwa w dostawie energii natychmiast przełoży się na opóźnienia w realizacji inwestycji.

Kluczowe parametry techniczne przy doborze żurawia

Dobór odpowiedniego żurawia wieżowego jest kluczowy dla efektywności i bezpieczeństwa projektu budowlanego. Należy uwzględnić szereg parametrów, które określają jego możliwości i dostosowanie do specyficznych wymagań:

W przypadku żurawi wieżowych stacjonarnych istnieje możliwość modyfikacji wysokości masztu oraz długości wysięgnika, o ile pozwala na to instrukcja eksploatacji konkretnego modelu żurawia. Taki żuraw można dostosować do potrzeb budowy poprzez dodanie dodatkowych elementów masztu lub wysięgnika, co pozwala na zwiększenie jego zasięgu i wysokości podnoszenia.

Montaż i demontaż żurawia wieżowego

Praca żurawia wieżowego rozpoczyna się od jego złożenia w miejscu zamierzonego wykorzystania. Żuraw na budowę przewożony jest w elementach na ciężarówkach. Montaż na budowie odbywa się przy pomocy żurawia samojezdnego. Na uprzednio przygotowanym podłożu rozkładana jest podstawa żurawia. Do podstawy mocowana jest wieża, która składa się z wielu pojedynczych elementów łączonych razem aż do osiągnięcia żądanej wysokości. Jednocześnie umieszczany jest balast centralny. Po pełnym zabalastowaniu żurawia, na wieżę nakłada się obrotnicę oraz przeciwwysięg. Na ziemi jest scalany wysięgnik, po czym w całości jest podnoszony do góry i montowany do obrotnicy.

Żuraw wieżowy to sprzęt stacjonarny, co oznacza, że jego demontaż i montaż odbywa się w tym samym miejscu. Warto również zauważyć, że montaż żurawia wieżowego wiąże się ze znaczną optymalizacją kosztów budowy.

Bezpieczeństwo i regulacje prawne

Bezpieczeństwo żurawia wieżowego jest priorytetem. Dlatego nowoczesne konstrukcje są wyposażone w zaawansowane systemy zabezpieczeń. Obejmują one zarówno fizyczną budowę maszyny, jak i systemy monitorujące jego działanie, aby operator miał pewność, że prace są prowadzone w bezpiecznych warunkach.

Ogólne zasady bezpieczeństwa

Nowe przepisy BHP dla operatorów żurawi wieżowych i szybkomontujących, obowiązujące od listopada 2018 roku, nakładają konieczność ścisłego stosowania się do instrukcji producenta żurawia. Dokument ten zawiera między innymi obowiązki operatora, zasady konserwacji oraz przepisy bezpieczeństwa. Na budowie powinna znajdować się także opracowana instrukcja transportowa i ewakuacyjna, a przy kolizyjnych pracach żurawia opis szczególnych procedur. Z podstawowych zabezpieczeń można wymienić wbudowaną wagę podwieszanego ładunku, dzięki której nie dochodzi do przeciążenia żurawia, czy stację pogodową do monitorowania siły wiatru. Nowoczesne żurawie są naszpikowane elektroniką, co pozwala nawet zdalnie monitorować ich stan i działanie w czasie rzeczywistym. Operator jest również na bieżąco informowany o wszelkich nieprawidłowościach z poziomu kabiny, co pozwala na szybką reakcję w przypadku wszelkich usterek.

W zespole obsługującym żuraw musi znaleźć się także hakowy, który zajmuje się prawidłowym zawieszeniem ładunku, oraz sygnalista, który kieruje jego transportem, wydając operatorowi polecenia i nadzorując bezpieczeństwo prac.

Dla każdego żurawia należy również prowadzić książkę dyżurów oraz dziennik konserwacji, w którym będą zapisywane czynności serwisowe. Maszyna ta wymaga regularnej konserwacji i wymiany zużytych części.

Czynności zabronione

Podczas pracy z żurawiem budowlanym obowiązują ścisłe zakazy, które mają na celu zapewnienie bezpieczeństwa na placu budowy:

• Żurawia nie można użytkować bez aktualnej, pozytywnej decyzji Urzędu Dozoru Technicznego.
• Praca urządzeniem niesprawnym lub uszkodzonym jest absolutnie zabroniona. Wszelkie naprawy powinny być przeprowadzane wyłącznie przez osoby posiadające stosowne uprawnienia.
• Niedopuszczalne jest zmienianie ustawień elementów zabezpieczających, które mają za zadanie chronić zarówno operatora, jak i osoby przebywające w pobliżu.
• Żurawia nie można obsługiwać w niekorzystnych warunkach atmosferycznych, na przykład w przypadku słabej widoczności czy przy silnym wietrze.
• Jego przeciążanie jest surowo zabronione, podobnie jak podnoszenie ładunków, które są trwale połączone z podłożem.
• Żurawiem nie wolno także podnosić ludzi - wyjątkiem są sytuacje, w których uzyskano specjalne pozwolenie Urzędu Dozoru Technicznego na taki transport.

Dozór Techniczny

Wszystkie żurawie podlegają dozorowi technicznemu. Jednak dla żurawi o udźwigu do 250 kg (z wyłączeniem żurawi służących do przemieszczania osób) ustalono formę dozoru uproszczonego. Oznacza to, że urządzenia te nie wymagają zgłoszenia do UDT i badań, ale należy zapewnić konserwację i obsługę przez osoby posiadające odpowiednie uprawnienia. Uprawnienia do obsługi nie są wymagane przy urządzeniach z napędem ręcznym.

Podstawą prawną regulującą dozór techniczny są:

• Rozporządzenie Rady Ministrów z dnia 7 grudnia 2012 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz. U. 2012 nr 0 poz. 1468), wydane na podstawie art. 5 ust. 2 ustawy o dozorze technicznym.
• Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji, napraw i modernizacji urządzeń transportu bliskiego (Dz.U. 2018 poz. 2176).

Operator żurawia wieżowego: wymagania i uprawnienia

Aby rozpocząć pracę na stanowisku operatora żurawia wieżowego, należy spełnić kilka wymagań dotyczących wieku, zdrowia oraz kwalifikacji zawodowych. Przede wszystkim kandydat na operatora musi mieć ukończone 18 lat. Kolejnym wymogiem jest posiadanie aktualnego orzeczenia lekarskiego, które potwierdza, że dana osoba nie ma żadnych przeciwwskazań zdrowotnych do wykonywania zawodu operatora żurawia. Badania lekarskie są szczególnie ważne, gdyż praca na żurawiu wymaga pełnej sprawności fizycznej oraz dobrej koordynacji.

Ostatnim, ale równie istotnym kryterium jest posiadanie ważnego zaświadczenia kwalifikacyjnego wydanego przez Urząd Dozoru Technicznego (UDT, TDT lub WDT), które formalnie uprawnia do obsługi żurawi wieżowych. Aby uzyskać takie zaświadczenie, kandydat musi przejść specjalistyczne szkolenie i zdać odpowiedni egzamin, który sprawdza jego umiejętności praktyczne oraz znajomość zasad bezpieczeństwa i obsługi żurawia.

Zgodnie z obowiązującymi przepisami, zaświadczenie kwalifikacyjne uprawniające do obsługi żurawi wieżowych jest ważne przez pięć lat. Aby zdobyć takie uprawnienia, kandydat musi ukończyć specjalistyczne kursy organizowane przez Ośrodki Kształcenia Zawodowego, które obejmują zarówno część teoretyczną, jak i praktyczną. Szkolenie kończy się egzaminem przed komisją Urzędu Dozoru Technicznego. Uzyskane zaświadczenie kwalifikacyjne uprawnia do obsługi różnych typów żurawi wieżowych, w tym stacjonarnych, szybkomontujących i szynowych. Aby przedłużyć ważność uprawnień, operator musi złożyć specjalny wniosek do organu Urzędu Dozoru Technicznego, który wydał to zaświadczenie, najlepiej na trzy miesiące przed upływem daty ważności.

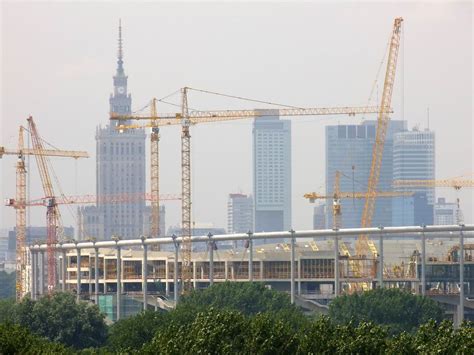

Zastosowanie żurawi wieżowych i ich znaczenie

Żurawie wieżowe to specjalistyczne urządzenia transportu pionowego wykorzystywane w branży budowlanej, konstrukcyjnej i transportowej. Ich przeznaczeniem jest przenoszenie wielotonowych ładunków, materiałów budowlanych oraz narzędzi na terenie budowy. Są niezastąpione w czasie wznoszenia budynków wielokondygnacyjnych, elementów infrastruktury, mostów, a także do budowy domków jednorodzinnych.

Dzięki zastosowaniu żurawi wieżowych, czas potrzebny na zrealizowanie prac budowlanych i konstrukcyjnych znacząco się skraca. Szybsza realizacja inwestycji przyczynia się oczywiście do obniżenia jej całkowitych kosztów. Dzięki tym urządzeniom dźwignicowym możliwe jest realizowanie złożonych i dużych inwestycji, nie tylko na otwartej przestrzeni, ale również w ciasnych przestrzeniach miejskich. Żurawie wieżowe pozwoliły inżynierom odejść od grubych ceglanych murów, spajanych za pomocą zaprawy, na rzecz konstrukcji stalowych, składających się z wielkogabarytowych elementów. Dzięki żurawiom we współczesnych miastach mogą wznosić się budynki o wysokości setek metrów.

Wynajem żurawi wieżowych - opłacalna alternatywa

Wynajmowanie żurawi wieżowych jest atrakcyjną opcją dla firm budowlanych z kilku kluczowych powodów. Przede wszystkim, stanowi to elastyczną strategię finansową, pozwalającą firmie efektywnie zarządzać budżetem. Firma nie musi inwestować dużych kwot w zakup żurawia, co pozwala uniknąć znaczącego obciążenia finansowego, gdyż opłaty za wynajem naliczane są tylko w okresie faktycznego użytkowania maszyny.

Dodatkowo, wynajmowanie żurawi umożliwia dostosowanie sprzętu do konkretnych potrzeb projektu budowlanego. Każde zadanie może wymagać różnych parametrów i specyfikacji żurawia, a wynajem pozwala łatwo dostosować sprzęt do konkretnych wymagań danego zadania, bez konieczności posiadania różnych maszyn. Wynajem eliminuje również potrzebę utrzymania i serwisowania floty maszyn. Firma nie musi martwić się o koszty konserwacji, napraw czy przechowywania żurawia po zakończeniu projektu. To pozwala skoncentrować się na samym zadaniu budowlanym, bez zbędnych obowiązków związanych z utrzymaniem sprzętu.

Dodatkowym atutem wynajmu jest możliwość korzystania z najnowocześniejszych modeli żurawi, oferowanych przez renomowanych producentów. Firma może cieszyć się innowacyjnymi technologiami bez konieczności ponoszenia kosztów zakupu nowego sprzętu. Szybkość dostarczenia sprzętu to kolejna zaleta wynajmu. Firmy wynajmujące sprzęt budowlany posiadają dobrze zaopatrzone floty, co pozwala na błyskawiczne dostarczenie żurawia na plac budowy. Wynajem zwalnia również z konieczności organizowania transportu, rozładunku czy przechowywania maszyny po zakończeniu prac, co eliminuje zmartwienia logistyczne związane z posiadaniem własnej floty maszyn. Ostatnim istotnym punktem jest profesjonalna obsługa techniczna oraz regularny serwis żurawi wieżowych, które są zapewniane przez firmy oferujące wynajem żurawi. To przekłada się na niezawodność i bezpieczeństwo pracy na placu budowy.
