Bezpieczeństwo i efektywność pracy magazynowej oraz przemysłowej w dużej mierze zależą od prawidłowej obsługi wózków widłowych. Kluczową rolę w tym procesie odgrywa umiejętność interpretacji diagramu udźwigu wózka widłowego. Wbrew pozorom odczytywanie diagramu udźwigu nie jest tak skomplikowane, jak mogłoby się wydawać, a dodatkowo pozwala na zachowanie bezpieczeństwa pracy.
Umiejętność odczytania diagramu udźwigu wózka widłowego pozwala na określenie, na jaką maksymalną wysokość można - za pomocą wózka - unieść dany ciężar, czy też jak ciężki może być ładunek. Jest to umiejętność niezbędna, by móc bezpiecznie unieść ładunek na konkretną wysokość, zapobiegając np. przewróceniu się wózka czy upadkowi towaru z dużej wysokości. Oba zdarzenia mogą mieć niebezpieczne konsekwencje dla zdrowia, a nawet życia pracowników operujących wózkiem lub znajdujących się w pobliżu.
Każdy operator wózka widłowego musi umieć odczytać diagram udźwigu wózka widłowego - co zresztą jest weryfikowane podczas zdobywania uprawnień UDT. Pytanie o diagram udźwigu wózka widłowego pojawia się zawsze w trakcie państwowego egzaminu UDT, gdyż poznanie zasady odczytywania wartości z tego diagramu jest czynnością, bez której nie może obejść się żaden operator.
Czym jest diagram udźwigu wózka widłowego?
Diagram udźwigu wózka widłowego to wykres lub tabela, który pokazuje, jak zmienia się maksymalny udźwig wózka w zależności od wysokości podnoszenia i odległości środka ciężkości ładunku od czoła wideł. Jest to kluczowy dokument, który pozwala określić, jaką wagę ładunku może podnieść wózek widłowy w różnych warunkach.
Kluczowe pojęcia i parametry
Aby móc prawidłowo odczytać dane z diagramu, należy znać podstawowe terminy i wartości, jakie wyznacza się przy jego użyciu.
Udźwig nominalny
Udźwig nominalny wózka widłowego to maksymalna masa ładunku, którą można bezpiecznie unieść na określoną wysokość. Jest to wartość ustalona przez producenta pojazdu, którą wózek może udźwignąć przy określonych warunkach, zazwyczaj przy standardowej odległości środka ciężkości ładunku (najczęściej 500 mm od czoła wideł) oraz przy standardowej wysokości podnoszenia (najczęściej 3 metry). Udźwig jest wyznaczany indywidualnie dla każdego modelu wózka widłowego i jest zwykle podany na tabliczce znamionowej pojazdu oraz w dokumentacji.
Środek ciężkości ładunku
Środek ciężkości ładunku to punkt, w którym skupiona jest cała masa ładunku. Wyznacza się go, określając połowę długości ładunku. Należy jednak pamiętać, że zdarzają się sytuacje, gdy środek ciężkości ładunku nie znajdzie się w połowie długości składowanego produktu, na przykład gdy ładunek nie jest równomiernie rozmieszczony.
Odległość środka ciężkości ładunku od czoła wideł
Ten parametr określa, jak daleko od czoła wideł znajduje się środek ciężkości ładunku. Ma on ogromny wpływ na stabilność wózka widłowego. Im dalej środek ciężkości podnoszonego ładunku znajduje się od wideł, tym mniejszy będzie udźwig rzeczywisty wózka.
Wysokość podnoszenia
Wysokość podnoszenia to maksymalna wysokość, na jaką ładunek może zostać podniesiony. Wraz ze wzrostem wysokości podnoszenia wózka jego zdolność do uniesienia ładunku maleje. Jest to związane ze zmianą punktu podparcia i obciążeniem układu podnoszenia.
Udźwig rzeczywisty
Udźwig rzeczywisty to udźwig wózka w konkretnych warunkach pracy, różniących się od nominalnych. Jeśli którykolwiek z parametrów (wysokość podnoszenia, odległość środka ciężkości) zmienia się w stosunku do warunków nominalnych, zmienia się również udźwig rzeczywisty, a operator musi skorzystać z informacji zawartych w diagramie udźwigu wózka.
Stateczność wózka widłowego
Stateczność wózka widłowego polega na zachowaniu stabilności podczas wykonywania wszystkich manewrów oraz czynności związanych zarówno z pobraniem, przewiezieniem, jak i rozładunkiem towaru. Stateczność zależy od wagi wózka i ładunku, a także od sposobu jego ułożenia. Pewien wpływ na nią może mieć też ogólny stan pojazdu oraz specyfika nawierzchni, po której wózek się porusza, czy też siła odśrodkowa i nierówności terenu.
Utrata stateczności wózka oraz ryzyko przewrócenia stanowi jedno z podstawowych zagrożeń wynikających z pracy na wózkach unoszących. W przypadku, gdy dojdzie już do niebezpiecznej sytuacji utraty stateczności wózka widłowego, absolutnie zabronione jest opuszczanie uruchomionego pojazdu.
Gdzie znaleźć diagram udźwigu?
Diagram udźwigu wózka widłowego musi znaleźć się obowiązkowo w dokumentacji każdego pojazdu (także jeśli są to używane wózki widłowe). Jednak sięganie do niej każdorazowo podczas wykonywania czynności operacyjnych związanych z pobraniem towaru byłoby uciążliwe. Dlatego też diagram udźwigu wózka widłowego można znaleźć również w formie naklejek lub tabliczek znamionowych znajdujących się bezpośrednio na pojeździe lub w kabinie operatora.
Diagramów udźwigu nie można stosować zamiennie dla wózków o różnych parametrach, ponieważ są to wyliczenia indywidualne dla danego sprzętu. Dane zawarte w diagramie udźwigu zależą od marki i modelu wózka oraz parametrów charakterystycznych dla konkretnego urządzenia.
Jak prawidłowo odczytywać diagram udźwigu?
Odczytywanie diagramu udźwigu wózka widłowego nie musi być trudne. Kluczem do ich poprawnego zdekodowania jest zrozumienie sposobu zapisywania danych. Najczęściej odczytywaną informacją, na bazie diagramu udźwigu wózka widłowego, jest udźwig nominalny pojazdu. Jednak na bazie informacji zawartych na diagramie udźwigu wózka można odczytać 3 różne rzeczy.
Zależność między wysokością, odległością środka ciężkości a udźwigiem
Konieczna jest znajomość co najmniej dwóch z trzech wartości: wysokości podnoszenia, odległości środka ciężkości ładunku od czoła wideł oraz maksymalnego udźwigu. Posiadając dwie wymienione wartości, operator samodzielnie jest w stanie określić trzecią.
- Gdy znana jest maksymalna wysokość, na jaką można podnieść ładunek (w milimetrach) oraz odległość środka ciężkości ładunku od czoła wideł (również w milimetrach), można odczytać maksymalną wagę ładunku, który można bezpiecznie unieść.
- Gdy znana jest waga ładunku i wysokość podnoszenia, można wyznaczyć optymalne miejsce środka ciężkości ładunku umieszczanego na widłach wózka.
- Gdy znana jest masa ładunku oraz odległość od czoła wideł środka ciężkości, można wyznaczyć maksymalną wysokość podnoszenia.
Aby ułatwić sobie odczytywanie danych np. z tabeli, od znanych wartości można poprowadzić prostopadłe linie, a ich przecięcie wskaże poszukiwaną wartość.
Przykład odczytywania diagramu udźwigu

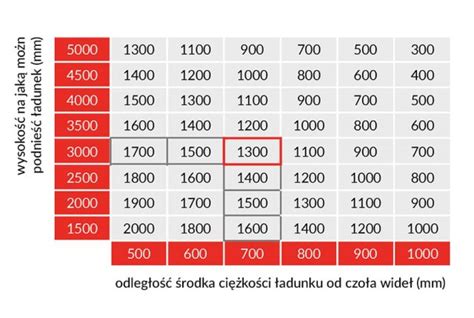

Poniżej przedstawiono przykładowy diagram udźwigu w formie tabeli:
| Wysokość podnoszenia (mm) | Środek ciężkości (mm) | |||||
|---|---|---|---|---|---|---|
| 500 | 600 | 700 | 800 | 900 | 1000 | |
| 5000 | 3200 | 2700 | 2200 | 1600 | 1200 | 700 |
| 4000 | 3400 | 2900 | 2400 | 1800 | 1400 | 900 |
| 3000 | 3600 | 3100 | 2600 | 2100 | 1600 | 1100 |
| 2000 | 3800 | 3300 | 2800 | 2300 | 1800 | 1300 |
| 1000 | 4000 | 3500 | 3000 | 2500 | 2000 | 1500 |
Aby poznać maksymalny udźwig nominalny urządzenia na podstawie powyższej tabeli, należy wiedzieć, na jaką wysokość ma być podniesiony dany ładunek (wartości zaznaczone w lewej kolumnie, podane w milimetrach) oraz jaka jest odległość środka ciężkości podnoszonego ładunku od czoła wideł (wartości zaznaczone w górnym wierszu, również podane w milimetrach).
Jeśli na przykład ładunek musi być podniesiony na maksymalną wysokość 5 metrów (5000 mm), a środek jego ciężkości wypada w odległości metra (1000 mm) od czoła wideł, maksymalny udźwig wynosi 700 kilogramów (wartość pogrubiona w tabeli), co oznacza, że ładunek nie może przekroczyć takiej wagi.
Jak odczytać tabliczkę znamionową wózka widłowego (zwaną również „etykietą danych”)
Konsekwencje błędnej interpretacji diagramu
Błędne odczytanie diagramu udźwigu może mieć poważne konsekwencje, prowadząc do zagrożeń dla bezpieczeństwa, uszkodzeń sprzętu i ładunków, a także kosztownych przestojów w pracy.
- Utrata stabilności i przewrócenie wózka: Jeśli operator nieprawidłowo określi maksymalną wysokość unoszenia ładunku lub jego środek ciężkości, stabilność wózka może zostać naruszona. Wówczas rośnie ryzyko przewrócenia pojazdu wraz z operatorem, co grozi utratą jego zdrowia lub życia.
- Upadek i zniszczenie ładunku: Jeśli ładunek jest zbyt ciężki lub jego środek ciężkości jest nieprawidłowo oceniony, może dojść do sytuacji, gdy ładunek zsunie się z wideł, co najprawdopodobniej poskutkuje jego zniszczeniem. Upadek ładunku z dużej wysokości to zagrożenie dla zdrowia i życia pracowników, którzy mogą znajdować się w pobliżu.
- Uszkodzenie wózka widłowego: Błędne odczytanie diagramu i przeciążenie wózka może skutkować jego uszkodzeniem, w tym m.in. uszkodzeniem układu podnoszenia.
Jednym z najczęstszych błędów jest ignorowanie diagramu udźwigu i opieranie się wyłącznie na udźwigu nominalnym wózka widłowego, który obowiązuje tylko w ściśle określonych warunkach. Kolejnym problemem jest nieprawidłowa ocena środka ciężkości ładunku, szczególnie gdy ładunek nie jest równomiernie rozmieszczony.
Znaczenie diagramu w kontekście bezpieczeństwa i uprawnień UDT
Znajomość diagramu udźwigu wózka widłowego to podstawa bezpiecznej i efektywnej pracy w magazynie lub hali produkcyjnej. Podstawową umiejętnością, jaką musi posiadać każdy operator wózka podnośnikowego, jest odczytywanie informacji na podstawie diagramu udźwigu wózka widłowego. Operatorzy ponoszą odpowiedzialność za swoje działania i aby uniknąć potencjalnych zagrożeń i wypadków, powinni podejmować decyzje oparte na właściwym odczycie diagramów.
Każdy pracownik, który ma obsługiwać wózek widłowy, musi przejść stosowne szkolenie i zdać egzamin UDT. Takie szkolenia uczą między innymi prawidłowej interpretacji diagramów udźwigu. Ponadto, każdy wózek widłowy musi podlegać dozorowi technicznemu, wynikającemu z przepisów ustawy o dozorze technicznym. Zielona naklejka Urzędu Dozoru Technicznego jest potwierdzeniem ważnej decyzji zezwalającej na jego użytkowanie. Bardzo ważnym elementem tej naklejki jest data, która informuje o ważności badań technicznych danego wózka.
Operator wózka widłowego powinien mieć zawsze dostęp do aktualnej tabeli udźwigu oraz przechodzić regularne szkolenia z zakresu prawidłowego odczytywania danych z diagramu udźwigu. Prawidłowe odczytywanie diagramów udźwigu wózków widłowych jest absolutnie niezbędne do zapewnienia bezpieczeństwa pracy oraz efektywności transportu ładunków.
