Instrukcja ustawiania pługa obrotowego dla optymalnej orki

Znaczenie prawidłowego ustawienia pługa obrotowego

Prawidłowe ustawienie pługa to jeden z kluczowych warunków skutecznej i efektywnej orki. Regulacja narzędzia nie tylko wpływa na jakość zabiegu agrotechnicznego, ale również bezpośrednio oddziałuje na zużycie paliwa, kondycję gleby oraz trwałość samego pługa i ciągnika. Dobrze ustawiony pług gwarantuje wysoką jakość pracy, właściwe odwracanie skiby, skuteczne przykrycie resztek pożniwnych i uzyskanie równej powierzchni pola. Przekłada się to także na ekonomię pracy, zmniejszając opory robocze oraz zużycie paliwa i elementów roboczych. Niewłaściwe ustawienie może prowadzić do nierównego profilu pola, złego przykrycia resztek pożniwnych, większego oporu pracy, a nawet awarii mechanizmu zawieszenia lub układu jezdnego ciągnika.

Budowa i zasada działania pługa obrotowego

Pług obrotowy to zaawansowana maszyna rolnicza, jedno z najpopularniejszych narzędzi w rolnictwie, przeznaczone do orki bezzagonowej. Pozwala to na uniknięcie powstawania bruzd i wypiętrzeń na powierzchni gleby, co znacząco zwiększa efektywność pracy rolnika. Kluczową cechą pługa obrotowego jest jego zdolność do odkładania gleby zarówno na prawą, jak i na lewą stronę, co eliminuje potrzebę wykonywania pustych przejazdów po zakończeniu orki na polu. Dzięki temu praca jest szybsza, bardziej wydajna i nie pozostawia grzbietów ani głębokich bruzd na końcu pola. Podstawowym elementem budowy pługa obrotowego jest głowica, która posiada mechanizm umożliwiający obrót całego pługa o 180 stopni. Ważnymi jego elementami są również korpusy robocze oraz rama.

Etapy ustawiania pługa obrotowego

Proces ustawiania pługa obrotowego wymaga precyzji i uwzględnienia kilku kluczowych etapów, ponieważ jedna zmiana wpływa na kolejne parametry pracy.

1. Kontrola stanu technicznego pługa

Zanim pług trafi na pole, konieczna jest dokładna kontrola jego stanu technicznego. Nawet najlepiej ustawione narzędzie nie zapewni dobrej orki, jeśli elementy robocze są zużyte, skorodowane lub źle spasowane. Przed przystąpieniem do jakichkolwiek regulacji, kluczowe jest sprawdzenie działania wszystkich śrub regulacyjnych. W przypadku zapieczenia, należy je oczyścić i przesmarować.

• Stan lemieszy i odkładnic: Lemiesze powinny być ostre i symetryczne - ich zużycie wpływa bezpośrednio na jakość cięcia i przewracania skiby. Stan techniczny lemieszy można ocenić, mierząc odległość ich dziobów od ramy oraz od dziobów kolejnych lemieszy. Odchylenia przekraczające 5 mm wymagają weryfikacji ustawienia poszczególnych korpusów lub wymiany uszkodzonych elementów. Odległość wszystkich odkładnic od siebie również powinna być równa.
• Śruby zabezpieczające i mocowania: Wszystkie połączenia śrubowe muszą być dokręcone zgodnie z zaleceniami producenta.
• Luz na sworzniu i połączeniach zawieszenia: Zbyt duży luz na sworzniu dolnym lub w zaczepach bocznych prowadzi do chybotania pługa i nierównej orki.
• Prostoliniowość i ustawienie korpusów: Każdy korpus musi być ustawiony w jednej linii - przesunięcie któregoś z nich może powodować tzw. „skakanie” skiby lub tworzenie grzbietów i rowków.
• Stan kół podporowych i osi: Koła ustalają głębokość orki - muszą być proste, czyste i mieć sprawny mechanizm regulacji.
• Przedpłużki: Jeśli pług wyposażony jest w przedpłużki, należy również skontrolować ich stan techniczny i ustawienie.

2. Dopasowanie pługa do ciągnika i regulacja traktora

Odpowiednie dopasowanie szerokości roboczej pługa do mocy ciągnika to podstawowy warunek efektywnej i bezpiecznej pracy w polu. Przeciążenie ciągnika zbyt dużym narzędziem prowadzi do nadmiernego zużycia paliwa, trudności z utrzymaniem głębokości orki oraz ryzyka uszkodzeń przekładni i układu napędowego. Dobrze dobrany pług, np. pług 3 skibowy obrotowy, będzie efektywnie pracował w różnych warunkach.

a) Rozstaw kół ciągnika

Kluczowe jest „zgranie” pługa z ciągnikiem współpracującym. Należy zwrócić szczególną uwagę na rozstaw kół ciągnika. Odległość między kołami tylnej i przedniej osi musi być co najmniej trzykrotnie większa niż szerokość cięcia pojedynczego korpusu pługa. Jeśli pług mamy rozstawiony na 35 cm, to pomiędzy kołami ciągnika powinno być co najmniej 105 cm. W przypadku korpusów o szerokości 50 cm, minimalny rozstaw kół powinien wynosić 150 cm.

Rozstaw kół przednich powinien być równy lub nieco większy (nie więcej niż o 10 cm) od rozstawu kół tylnych. Pozwala to na równoległe prowadzenie ciągnika wzdłuż bruzdy, co powoduje odciążenie płóz i zmniejszenie oporów roboczych. Znaczenie ma również szerokość ogumienia - w przypadku szerokich kół istnieje ryzyko najeżdżania na skibę i ugniatanie jej oraz występowanie dodatkowego poślizgu na spulchnionej glebie. Szerokość dna bruzdy powinna być dopasowana do rozmiaru ogumienia. Dla szerszych opon zaleca się używanie dłuższych odkładnic pługa.

b) Ciśnienie w oponach

Równie istotne jest utrzymanie jednakowego ciśnienia w oponach po obu stronach ciągnika. Nierówno napompowane koła mogą powodować przechyły pługa i niweczyć efekty pozostałych regulacji. Zaleca się obniżenie ciśnienia w oponach przed rozpoczęciem pracy, co zwiększa powierzchnię styku ogumienia z podłożem, zmniejsza nacisk jednostkowy na glebę i poprawia trakcję.

c) Zbalastowanie ciągnika

Ważnym elementem dla uzyskania odpowiedniej trakcji jest odpowiednie zbalastowanie ciągnika. Wykorzystanie przedniego obciążnika jest jak najbardziej wskazane.

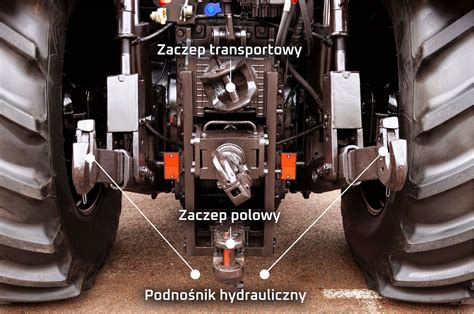

d) Ustawienie trzypunktowego układu zawieszenia (TUZ)

Należy dokładnie wyregulować wieszaki tylnego TUZ, aby odległość końcówek ramion od podłoża na płaskim terenie była jednakowa. Warto zmierzyć rozstaw między punktami zawieszenia wieszaków a hakami na ramionach TUZ. Dolne cięgna podnośnika podczas pracy powinny być ustawione równolegle do podłoża. Należy również poluzować cięgła dolne ramion TUZ, co umożliwia maszynie swobodne ruchy boczne (do kilkunastu centymetrów). Zapobiega to nadmiernemu przesuwaniu się pługa podczas obrotu. Ważny jest też łącznik górny, bo jego długość wpływa na kąt ustawienia pługa względem podłoża. Przedłużenia linii dolnych ramion i łącznika górnego powinny przecinać się tuż za przednią osią ciągnika. Należy upewnić się, że pług ma możliwość swobodnego ruchu w płaszczyźnie pionowej. Jeśli to możliwe, łącznik centralny powinien być zamontowany przy użyciu sworznia w podłużnym otworze wieżyczki pługa.

3. Regulacje robocze pługa obrotowego

Po wstępnym przygotowaniu ciągnika i kontroli pługa, przechodzimy do najważniejszych regulacji, które bezpośrednio wpływają na jakość orki. Ustawienie pługa obrotowego powinno przebiegać etapami, ponieważ jedna zmiana wpływa na kolejne parametry pracy.

a) Ustawienie głębokości orki

Bazowe ustawienie robocze pługa rozpoczyna się od regulacji głębokości orki. Należy przy tym pamiętać, że optymalny efekt orki uzyskuje się, gdy głębokość robocza wynosi około dwóch trzecich szerokości skiby. Oznacza to, że w przypadku pługa o szerokości skiby 45 cm najbardziej odpowiednia będzie głębokość 30 cm.

W nowszych pługach obrotowych często stosuje się regulację siłową lub pozycyjną (dla ciągników z EHR), która wyklucza użycie kółka kopiującego (chyba że jest to pług przyczepiany). W przypadku ciągników z EHR głębokość można regulować za pomocą potencjometru lub dźwigni sterującej TUZ-em. Celem jest ustawienie ramy pługa równolegle do podłoża. W starszych pługach można wykorzystać kółko kopiujące, ale wymaga to ustawienia podnośnika na dociążenie (regulację ciśnieniową), aby nie podnieść pługa od ziemi.

Głębokość orki ustawia się w zależności od rodzaju gleby, warunków na polu oraz celu samej uprawy. Zbyt duża głębokość zwiększa opory pracy, podnosi spalanie i może pogarszać jakość orki na ciężkiej glebie. Przy ustawianiu głębokości trzeba brać pod uwagę także warunki wilgotnościowe.

b) Poziomowanie wzdłużne i poprzeczne

Poziomowanie pługa obrotowego obejmuje dwa kierunki: wzdłużny i poprzeczny. Za pomocą łącznika górnego należy wypoziomować pług, aby wszystkie korpusy pracowały na jednakowej głębokości. Chodzi o to, by przednie i tylne korpusy pracowały na podobnej głębokości. Jeśli przód pługa wchodzi zbyt głęboko, tył może orać za płytko.

Należy także sprawdzić pochylenie poprzeczne pługa. Grządziele korpusów powinny być ustawione prostopadle w stosunku do podłoża (pionowo). Można to skontrolować wizualnie, stając kilka metrów za pługiem, lub z wykorzystaniem poziomicy. Regulacji dokonuje się za pomocą śrub znajdujących się przy obrotnicy, ograniczając zakres obrotu. Najlepiej najpierw ustawić pług na równym placu, a potem skorygować regulację podczas pracy w bruździe.

c) Regulacja szerokości pierwszej skiby

Szerokość pierwszej skiby to jeden z najważniejszych elementów całej regulacji, decydujący o jakości orki i oporach roboczych. Jeśli jest źle ustawiona, pług nie będzie brał równo, a orka od początku zacznie układać się nieprawidłowo. Odległość pomiędzy krawędzią bruzdy a dziobem lemiesza dla pierwszego korpusu powinna być taka sama, jak dla pozostałych. Niewłaściwie ustawiona szerokość pierwszej skiby objawia się nierównomierną powierzchnią zaoranego pola. Gdy pierwsza skiba bierze za wąsko, pozostawia niedoraną część pola.

Regulację wykonuje się najczęściej za pomocą odpowiedniego mechanizmu przesuwającego pług względem osi ciągnika. W zależności od modelu może to być śruba regulacyjna, siłownik lub inny układ zmiany położenia ramy. W starszych pługach zagonowych ramowych regulacja ta często była realizowana za pomocą wykorbionej osi, która wpływała również na punkt pociągowy. W pługach obrotowych jednobelkowych ustawienia te mogą być dokonywane razem lub oddzielnie za pomocą śruby rzymskiej lub siłownika. Celem jest, aby pierwsza skiba brała równo i była możliwie zbliżona szerokością do pozostałych korpusów. Dobre pługi obrotowe mają niezależną regulację pozycji całej ramy względem osi ciągnika, co pozwala na ustawienie szerokości pierwszej skiby po obu stronach. Dobrze ustawiona pierwsza skiba pozwala zachować równy przejazd i sprawia, że cały pług pracuje spokojniej.

Warto pamiętać, że zmiana szerokości pierwszej skiby powinna być następstwem zmiany głębokości orki tak, aby był zachowany jednakowy stosunek szerokości do głębokości korpusu - im głębiej, tym szerzej i na odwrót. Na zimę lepiej zostawić glebę w ostrej skibie (wysztorcowaną), czyli orać głęboko i wąsko.

d) Ustawienie punktu ciągu

Kolejną regulacją, która może zadecydować o jakości orki oraz o oporach roboczych, jest ustawienie punktu ciągu. Prawidłowe ustawienie punktu ciągu jest kluczowe dla uniknięcia ściągania ciągnika na bok. Dobrze ustawiony pług będzie prowadził się sam po linii prostej, co można w łatwy sposób ocenić, obserwując łącznik górny. W pługach o większej liczbie korpusów pług może delikatnie kierować się w stronę calizny. Jeżeli tak nie jest, należy odpowiednio przesunąć punkt łączący kozioł zawieszenia z główną ramą pługa lub wyregulować cięgno zmieniające kąt natarcia ramy głównej (zależnie od konstrukcji pługa). Boczne stabilizatory dolnych ramion podnośnika podczas pracy powinny być poluzowane.

e) Regulacja przedpłużków i kroju tarczowego

Jeśli pług wyposażony jest w przedpłużki, należy precyzyjnie ustawić ich głębokość pracy, która nie powinna przekraczać 1/3 głębokości orki głównym pługiem. W przypadku kroju tarczowego, jego odpowiednie działanie zapewnia umieszczenie powierzchni tarczy w płaszczyźnie oddalonej o 1-1,5 cm od krawędzi piersi odkładnicy, a oś kroju powinna znajdować się około 3-4 cm nad powierzchnią pola.

f) Regulacja szerokości roboczej pługa (w niektórych modelach)

W niektórych pługach, szczególnie nowszych, istnieje możliwość regulacji szerokości roboczej. Może być ona mechaniczna (skokowa) lub hydrauliczna (płynna). Zmiana tej szerokości zazwyczaj nie wpływa na kąt natarcia lemiesza, bazując na zasadzie czworoboku przegubowego. W przypadku potrzeby zmiany liczby korpusów roboczych, rama pługa musi mieć konstrukcję teleskopową lub kołnierzową, aby uniknąć wystawania pustej belki po odjęciu korpusu. Inną regulacją jest zmiana szerokości orki poprzez odejmowanie i dokładanie korpusów. Belka w takim przypadku musi mieć budowę kołnierzową, czy jak kto woli teleskopową, aby po odjęciu od tyłu korpusu nie wystawała "pusta" belka.

g) Przesuwanie wzdłużne pługa (w niektórych modelach)

Niektóre nowsze pługi obrotowe umożliwiają przesuwanie wzdłużne ramy, co pozwala na wychylenie pierwszego korpusu poza rozstaw kół ciągnika. Pozwala to na jazdę obu kół ciągnika po caliźnie, co daje praktyczne korzyści takie jak redukcja ugniatania zaoranej gleby przez koła ciągnika oraz bardziej stabilne prowadzenie.

4. Test polowy i ocena jakości orki

Po dokonaniu wstępnych ustawień, niezbędne jest wykonanie próbnej orki na małym obszarze. Umożliwia to dokładną ocenę ustawień i dokonanie ewentualnych korekt. Dobrą praktyką jest także sprawdzanie efektów orki co kilkaset metrów, szczególnie przy zmianie gleby, warunków terenowych lub po obrocie pługa. Należy obserwować zachowanie pługa w różnych warunkach glebowych, oceniając:

• Równość skiby i głębokość orki: Skiba powinna być równa, w pełni odwrócona i przykrywająca resztki roślinne. Skiby mają zbliżony kształt, są jednakowo odwrócone i dobrze do siebie przylegają.
• Struktura gleby po przejeździe: Jeśli gleba jest zbita lub porozrywana, może to oznaczać zbyt duży opór, źle ustawiony kąt ciągu lub zużycie lemieszy.
• Ślady kół ciągnika: Koło w bruździe nie powinno ugniatać odwróconej skiby ani wpadać w nią zbyt głęboko.
• Spokojna praca ciągnika: Jeśli zestaw nie jest ściągany na bok, operator nie musi walczyć z kierownicą, a jazda odbywa się płynnie.
• Przykrycie resztek pożniwnych: Słoma, poplon czy ściernisko nie powinny pozostawać na powierzchni w dużej ilości.

Pamiętaj, że w przypadku pługa obrotowego niezwykle istotnym elementem jest zachowanie symetrii tylnego trzypunktowego układu zawieszenia narzędzi i kontrola ustawienia po obrocie pługa. Przed sezonem warto przeprowadzić tzw. orkę kontrolną, czyli krótki test po obu stronach pługa, aby ocenić, czy uzyskiwana skiba jest symetryczna i czy maszyna nie „ściąga” ciągnika w jedną stronę. Kąt natarcia po obrocie: po każdej zmianie strony warto skontrolować, czy kąt natarcia korpusów pozostał taki sam.

Najczęstsze błędy przy ustawianiu pługa obrotowego

Wielu użytkowników popełnia błędy, skupiając się wyłącznie na głębokości orki, pomijając inne kluczowe parametry. Do najczęstszych błędów należą:

• Nieprawidłowa regulacja pierwszej skiby: Zbyt wąska lub zbyt szeroka pierwsza skiba prowadzi do nierównej orki.
• Nieprawidłowy punkt ciągu: Powoduje ściąganie ciągnika na bok i zwiększa opory pracy.
• Pomijanie procesu poziomowania: Nawet niewielkie przechylenie pługa może skutkować nierówną głębokością pracy poszczególnych korpusów.
• Niewłaściwa głębokość orki: Zbyt głęboka orka nie zawsze jest korzystna, może prowadzić do nadmiernego przesuszania warstwy uprawnej i zwiększać obciążenie zestawu.
• Brak kontroli ustawienia po obrocie pługa: Należy upewnić się, że pług pracuje równie dobrze na obu stronach po odwróceniu.

Wpływ warunków glebowych na ustawienie pługa

Warunki polowe mają znaczący wpływ na końcowe ustawienie pługa:

• Gleba lekka: Pług pracuje lżej, dlatego trzeba uważać, aby nie ustawić zbyt dużej głębokości i nie doprowadzić do nadmiernego przesuszania warstwy uprawnej.
• Gleba ciężka: Większe znaczenie ma dokładne poziomowanie i rozsądna głębokość pracy. Zbyt agresywne ustawienie może powodować duże opory, słabe kruszenie i przeciążenie ciągnika.
• Duża ilość resztek pożniwnych: Wymaga szczególnej uwagi na jakość przykrycia. Czasem konieczna jest korekta głębokości, szerokości pracy lub ustawienia przedpłużków.
