Betoniarka gruszka, znana również jako betonomieszarka lub betonowóz, to kluczowy pojazd w branży budowlanej, który służy do transportu świeżej mieszanki betonowej z wytwórni na plac budowy. Jej głównym zadaniem jest utrzymanie jednorodności i plastyczności betonu poprzez ciągłe mieszanie w specjalnym bębnie. Zrozumienie mechanizmu działania tej maszyny jest fundamentalne dla każdego, kto chce wiedzieć, jak świeży beton trafia na plac budowy bez utraty swoich właściwości. Ten artykuł przybliża mechanikę działania betoniarki gruszki, jej kluczowe komponenty, proces mieszania i rozładunku, a także różnice między standardowymi betoniarkami a pompogruszkami.
Podstawowe zasady funkcjonowania betoniarki gruszki
Betoniarka samochodowa, powszechnie znana jako „gruszka”, to jeden z najbardziej rozpoznawalnych pojazdów na każdej budowie. Jej specyficzny wygląd i ciągły ruch obrotowy bębna to nie kaprys, lecz klucz do zachowania jakości betonu. Jej konstrukcja pozwala na efektywne przewożenie betonu z miejsca produkcji na plac budowy, zapewniając jednocześnie jego jakość. Ważnym aspektem działania betoniarki gruszki jest zapobieganie segregacji mieszanki, co oznacza, że składniki betonu nie oddzielają się od siebie. To zjawisko może prowadzić do obniżenia jakości końcowego produktu.
Wyobraźmy sobie transport świeżego betonu w zwykłej wywrotce. To scenariusz, który z góry skazany jest na niepowodzenie. Beton to mieszanka kruszyw, cementu, wody i domieszek, która w stanie spoczynku bardzo szybko zaczyna się rozwarstwiać, czyli segregować. Cięższe kruszywa opadają na dno, a woda i drobniejsze cząstki cementu wypływają na wierzch. Co więcej, cement w kontakcie z wodą rozpoczyna proces wiązania, co oznacza, że beton zaczyna twardnieć. Bez ciągłego mieszania, na plac budowy dotarłaby bezużyteczna, częściowo związana i rozwarstwiona masa, która nie nadaje się do wbudowania.
Kluczem do sukcesu betoniarki gruszki jest jej fundamentalna zasada działania: ciągły, powolny ruch obrotowy bębna mieszającego. To właśnie ten ruch, utrzymywany zarówno podczas załadunku, transportu, jak i przed samym rozładunkiem, zapobiega dwóm największym wrogom świeżego betonu: segregacji składników i przedwczesnemu wiązaniu. Dzięki niemu mieszanka betonowa pozostaje jednorodna, plastyczna i gotowa do użycia przez cały czas podróży z wytwórni na plac budowy.
Zapobieganie segregacji mieszanki betonowej
Segregacja mieszanki betonowej to proces, w którym składniki betonu oddzielają się od siebie, co prowadzi do obniżenia jakości końcowego produktu. Aby temu zapobiec, betoniarka gruszka jest wyposażona w szereg technologii i mechanizmów. Kluczowym elementem jest obrotowy bęben mieszarki, który zapewnia stałe mieszanie mieszanki podczas transportu. W nowoczesnych betoniarkach gruszka stosuje się także czujniki i systemy monitorujące, które kontrolują proces mieszania. Na przykład, niektóre modele są wyposażone w systemy, które automatycznie dostosowują prędkość obrotów bębna w zależności od warunków transportu. Dodatkowo, izolacja termiczna bębna pomaga utrzymać odpowiednią temperaturę mieszanki, co również wpływa na zapobieganie segregacji.
Rola temperatury w transporcie betonu
Temperatura ma kluczowe znaczenie dla jakości betonu podczas transportu. Wysoka temperatura może prowadzić do zbyt szybkiego wiązania mieszanki, co z kolei negatywnie wpływa na jej wytrzymałość i trwałość. Dlatego w betoniarkach gruszka stosuje się różne metody, aby kontrolować temperaturę betonu w trakcie transportu. W niektórych przypadkach dodaje się lodu do składu betonu, co pomaga obniżyć jego temperaturę. Ważne jest, aby utrzymywać temperaturę betonu w odpowiednich granicach, aby zapewnić jego optymalne właściwości.
Transport betonu na plac budowy to zadanie wcale nie najprostsze. Kluczowy w tej operacji jest czas i zadbanie, aby nie doszło do segregacji mieszanki, czyli oddzielenia i opadnięcia większych kruszyw na dno i wypłynięcia zaprawy ku górze, zanieczyszczenia, zmiany składu mieszanki czy zmiany temperatury przekraczającej wymogi techniczne. Beton musi trafić na miejsce wbudowania zanim rozpocznie się proces wiązania. Jest on różny dla różnych rodzajów betonu, zależny od jego konsystencji, składu, zastosowanych domieszek i oczywiście temperatury otoczenia. Zatem sprawny transport to niezwykle istotne ogniwo w całym procesie betonowania, mający wpływ na jakość i trwałość uzyskanego ostatecznie betonu.
Kluczowe komponenty betoniarki gruszki i ich funkcje
Betoniarka gruszka składa się z kilku kluczowych mechanizmów, które współpracują, aby skutecznie transportować mieszankę betonową. Są to: bęben mieszarki, układ napędowy oraz system hydrauliczny.

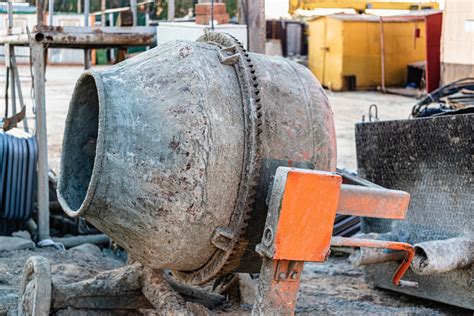

Bęben mieszarki - serce betoniarki
Centralnym elementem betoniarki jest oczywiście bęben mieszający, potocznie nazywany „gruszką”. Jest on wykonany z wytrzymałej stali, często o podwyższonej odporności na ścieranie, co jest kluczowe ze względu na abrazję powodowaną przez kruszywo. Bębny mieszarki w betoniarce gruszce są kluczowym elementem, który zapewnia efektywne mieszanie betonu. Ich konstrukcja jest zaprojektowana tak, aby umożliwić optymalne mieszanie składników, takich jak cement, piasek i kruszywo. Bęben obraca się podczas transportu, co pozwala na ciągłe mieszanie mieszanki, zapobiegając jej związywaniu się przed dotarciem na plac budowy.
Ważnym aspektem działania bębna jest jego kierunek obrotu. Podczas transportu bęben obraca się w jedną stronę, co sprzyja mieszaniu, a podczas wylewania w drugą, co ułatwia kontrolę nad procesem. Dodatkowo, nowoczesne betoniarki gruszki często wyposażone są w technologie, które umożliwiają regulację prędkości obrotów bębna, co pozwala na dostosowanie procesu mieszania do specyficznych potrzeb projektu.
Rola wewnętrznych piór w mieszaniu
Prawdziwa inżynierska magia dzieje się wewnątrz bębna. Tam, na stałe, przyspawane są dwa spiralnie ukształtowane pióra. Działają one na zasadzie śruby Archimedesa. Kiedy bęben obraca się w jednym kierunku (zazwyczaj w prawo, zgodnie z ruchem wskazówek zegara, patrząc od tyłu pojazdu), pióra te wpychają mieszankę betonową w głąb bębna, zapewniając jej ciągłe mieszanie i jednorodność. Gdy operator odwróci kierunek obrotów (w lewo), te same pióra zaczynają działać odwrotnie - wypychają beton na zewnątrz, umożliwiając jego kontrolowany i precyzyjny rozładunek. To sprytne rozwiązanie pozwala na realizację dwóch kluczowych funkcji za pomocą jednego mechanizmu.
Układ napędowy
Kolejnym istotnym elementem jest układ napędowy. To on zapewnia odpowiednią moc do obracania bębna oraz umożliwia przemieszczanie się betoniarki. W nowoczesnych modelach betoniarek gruszki często stosuje się silniki o wysokiej wydajności, co przekłada się na lepszą efektywność transportu betonu.
System hydrauliczny - załadunek i rozładunek betonu
Aby bęben mógł się obracać, potrzebna jest energia. W betoniarkach gruszkach napęd bębna realizowany jest przez zaawansowany układ hydrauliczny, składający się z pompy i silnika hydraulicznego. Pompa hydrauliczna czerpie moc bezpośrednio z silnika pojazdu ciężarowego za pośrednictwem specjalnej przystawki odbioru mocy, znanej jako PTO (Power Take-Off). Dzięki temu rozwiązaniu, nawet gdy pojazd stoi, silnik może zasilać układ hydrauliczny, utrzymując bęben w ruchu lub umożliwiając rozładunek.
System hydrauliczny w betoniarce gruszce odgrywa kluczową rolę w procesie załadunku i rozładunku betonu. Hydraulika umożliwia precyzyjne przechylanie bębna mieszalnika, co pozwala na efektywne wylanie gotowej mieszanki betonowej w odpowiednie miejsce. Gdy gruszka dojeżdża na plac budowy, hydrauliczne podnośniki są aktywowane, co sprawia, że bęben przechyla się pod odpowiednim kątem. Dzięki temu beton może być swobodnie wylany, co przyspiesza cały proces budowlany.
W przypadku załadunku, system hydrauliczny również odgrywa ważną rolę. Umożliwia on łatwe i szybkie napełnienie bębna mieszalnika odpowiednimi składnikami betonu. Współczesne betoniarki często są wyposażone w zautomatyzowane systemy hydrauliczne, które zwiększają efektywność operacji załadunkowych. Dzięki hydraulice procesy te są nie tylko szybsze, ale także bardziej precyzyjne, co przekłada się na lepszą jakość mieszanki betonowej.
Proces mieszania i transportu betonu w betoniarce gruszce
Załadunek i wstępne mieszanie
Praca betoniarki gruszki to precyzyjnie zorganizowany cykl, który gwarantuje dostawę betonu najwyższej jakości. Wszystko zaczyna się w wytwórni betonu. Betoniarka podjeżdża pod specjalną wagę i dozownik. Tam, do bębna wsypywane są precyzyjnie odmierzone składniki: cement, kruszywa (piasek, żwir), woda oraz ewentualne domieszki chemiczne, które modyfikują właściwości betonu. Załadunek betonu do gruszki odbywa się przez duży lej zasypowy, umieszczony na górze, z tyłu pojazdu. Na tym etapie bęben obraca się z większą prędkością.
Transport i podtrzymywanie mieszanki
Po załadunku betoniarka rusza w drogę na plac budowy. Podczas jazdy bęben obraca się znacznie wolniej, wykonując zaledwie około 2-6 obrotów na minutę. Są to tzw. obroty podtrzymujące lub agitacyjne. Ich celem jest utrzymanie mieszanki w ciągłym ruchu, co skutecznie zapobiega jej rozwarstwieniu (segregacji) oraz przedwczesnemu wiązaniu. Ciągłe mieszanie betonu jest kluczowe dla jego jakości. Dzięki stałemu ruchowi mieszanki, można uniknąć problemów związanych z jej związywaniem i segregacją. Właściwe proporcje składników są kluczowe dla uzyskania betonu o odpowiedniej wytrzymałości i trwałości. W praktyce, ciągłe mieszanie pozwala na lepsze rozprowadzenie składników, co przekłada się na jednorodność betonu. To z kolei wpływa na jego właściwości mechaniczne, takie jak wytrzymałość na ściskanie czy odporność na czynniki atmosferyczne.
Rozładunek betonu
Po dotarciu na plac budowy operator ustawia pojazd w odpowiedniej pozycji. Następnie, za pomocą panelu sterowania umieszczonego z tyłu pojazdu, zwiększa obroty bębna i odwraca ich kierunek. W tym momencie spiralne pióra wewnątrz bębna zaczynają wypychać beton na zewnątrz, do rynny spustowej. Z kolei do precyzyjnego kierowania wylewanego betonu na placu budowy służy rynna spustowa (zsyp). Jest ona zazwyczaj regulowana i obracana, a często wyposażona jest w dodatkowe, doczepiane rynny przedłużające, które pozwalają na dotarcie z betonem w trudno dostępne miejsca, na przykład do wykopów czy na dalsze odległości od pojazdu. Operator precyzyjnie kieruje strumieniem betonu, często używając dodatkowych rynien przedłużających, aby dotrzeć do miejsca wbudowania.
Kierunki obrotu bębna: mieszanie i rozładunek
Zrozumienie, dlaczego bęben betoniarki obraca się w różnych kierunkach, jest kluczowe dla zrozumienia jej funkcjonalności. To nie przypadek, lecz celowe działanie, które pozwala na realizację dwóch fundamentalnych zadań. Kiedy patrzymy na tył betoniarki, obroty bębna "do siebie" (zazwyczaj w prawo, zgodnie z ruchem wskazówek zegara) powodują, że spiralne pióra wewnątrz bębna działają jak śruba transportująca materiał w głąb. To właśnie ten kierunek obrotów jest utrzymywany podczas transportu. Dzięki niemu beton jest nieustannie mieszany, co zapobiega segregacji kruszywa i wiązaniu cementu. Mieszanka pozostaje jednorodna, plastyczna i gotowa do użycia, zachowując swoje właściwości od wytwórni aż po miejsce wbudowania.
Sytuacja zmienia się diametralnie, gdy operator odwraca kierunek obrotów bębna, czyli na "od siebie" (zazwyczaj w lewo, przeciwnie do ruchu wskazówek zegara). W tym momencie te same spiralne pióra zaczynają działać jak wygarniacz. Zamiast wpychać beton do środka, wypychają go na zewnątrz, w kierunku rynny spustowej. To umożliwia kontrolowany i precyzyjny rozładunek mieszanki betonowej na placu budowy.
Rodzaje betoniarek gruszek i ich zastosowania
Na rynku dostępnych jest wiele rodzajów betoniarek gruszek, które różnią się między sobą funkcjonalnością i zastosowaniem. Standardowe betoniarki gruszki są najczęściej wykorzystywane do transportu betonu na plac budowy. Charakteryzują się one pojemnością od 6 do 12 metrów sześciennych, co sprawia, że są idealne do większości projektów budowlanych. W przypadku większych budów, często stosuje się betoniarki o większej pojemności, które pozwalają na jednorazowy transport większej ilości betonu.
Standardowa betoniarka gruszka
Standardowa betoniarka gruszka jest zaprojektowana głównie do mieszania i transportu betonu na plac budowy, gdzie jego wylanie odbywa się w bezpośrednim sąsiedztwie pojazdu. Jej główną zaletą jest prostota obsługi oraz niższy koszt zakupu i eksploatacji. W Polsce typowa pojemność bębna waha się od 7 do 12 metrów sześciennych. Warto jednak pamiętać, że ze względu na przepisy dotyczące dopuszczalnej masy całkowitej pojazdów, standardowe 4-osiowe podwozia najczęściej przewożą około 8-9 m³ betonu. To optymalna ilość, która pozwala na efektywny transport bez przekraczania norm wagowych. Typowe pojemności bębna mieszarki wynoszą od 6 do 12 m³, przy czym najbardziej popularne modele mają pojemność 9 m³. Wybór odpowiedniej pojemności jest kluczowy, ponieważ wpływa na efektywność transportu betonu oraz na czas potrzebny do realizacji projektu.
W przypadku mniejszych projektów budowlanych, takich jak remonty czy budowa domów jednorodzinnych, betoniarki o mniejszych pojemnościach mogą być bardziej odpowiednie. Umożliwiają one precyzyjne dostosowanie ilości betonu do potrzeb, co minimalizuje straty materiałowe. Beton dostarczany gruszką to beton o konsystencji ciekłej, zazwyczaj klasy S3, który jest produkowany w wytwórniach betonu towarowego i transportowany do miejsca użycia specjalistycznymi betonowozami. Beton dostarczany gruszką znajduje zastosowanie głównie w budownictwie kubaturowym.

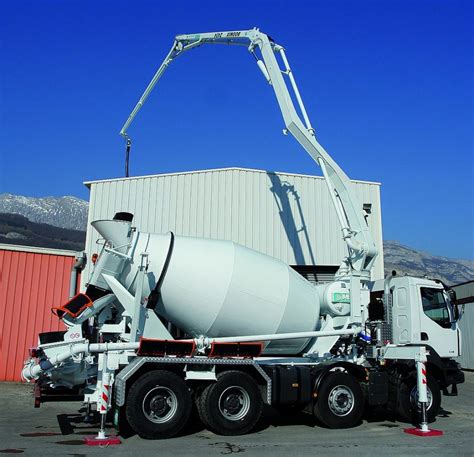

Pompogruszka - pojazd hybrydowy
Innym typem są pompogruszki, które łączą funkcje betoniarki i pompy do betonu. Jest to niezwykle wszechstronna maszyna, zdolna nie tylko do transportu betonu, ale również do jego podawania na znaczne odległości poziome lub wysokości. Dzięki rozkładanemu wysięgnikowi (tzw. masztowi) z rurociągiem, pompogruszka może precyzyjnie dostarczyć beton bezpośrednio w miejsce wbudowania, nawet na wyższe kondygnacje budynków czy w trudno dostępne miejsca. Te specjalistyczne pojazdy są wyposażone w wysięgnik, który umożliwia przepompowywanie betonu na dużą odległość, nawet do 50 metrów. Dzięki temu, pompogruszki są idealne do miejsc, gdzie tradycyjne metody transportu betonu są utrudnione.
Wymienne systemy mocowane na podwoziach
Stosuje się także wymienne systemy mocowane na podwoziach samochodów ciężarowych. W zależności od potrzeby montowana jest betonomieszarka lub wywrotka.
Eksploatacja i konserwacja betoniarek gruszek
Czas transportu betonu
Beton to materiał, który ma ograniczony czas na wbudowanie. Operatorzy betoniarek muszą ściśle przestrzegać tzw. czasu transportu betonu, który zwykle wynosi od 60 do 90 minut od momentu dodania wody do mieszanki w wytwórni. Ten czas nie jest stały i zależy od wielu czynników: temperatury otoczenia (w upały czas jest krótszy), rodzaju użytego cementu oraz zastosowanych domieszek chemicznych. Przekroczenie tego limitu może spowodować, że beton zacznie wiązać w bębnie, tracąc swoje właściwości i stając się bezużyteczny. To dosłownie wyścig z czasem, gdzie każda minuta ma znaczenie dla jakości końcowej konstrukcji.
Duże znaczenie przy doborze odpowiedniego sprzętu ma odległość przewozu. Przyjmuje się, że w temperaturze otoczenia ok. 15 stopni transport może trwać do 1,5 godziny, ale już przy 30 stopniach na zewnątrz skraca się do pół godziny.
Czyszczenie bębna i rynien
Absolutną koniecznością w eksploatacji betoniarki jest regularne i dokładne czyszczenie bębna oraz rynien po każdym rozładunku. Zaschnięty beton, nazywany potocznie „narostem”, to wróg numer jeden każdej gruszki. Gromadzi się on na ściankach bębna i spiralnych piórach, prowadząc do szeregu negatywnych konsekwencji. Po pierwsze, zmniejsza pojemność użytkową gruszki, co oznacza, że możemy przewieźć mniej betonu. Po drugie, znacznie zwiększa masę własną pojazdu, co może prowadzić do przekroczenia dopuszczalnej masy całkowitej i mandatów. Po trzecie, narost zakłóca efektywne mieszanie i rozładunek betonu. Dlatego tak ważne jest, aby operatorzy po zakończeniu pracy dokładnie płukali bęben i rynny, a okresowo przeprowadzali gruntowne czyszczenie, często z użyciem specjalnych środków chemicznych lub mechanicznego usuwania narostu.
Choć mogłoby się wydawać, że woda służy do rozcieńczania betonu, jej głównym i absolutnie kluczowym celem jest mycie bębna i rynien po każdym rozładunku. Pozostałości betonu, jeśli zaschną, tworzą twardy narost, który jest niezwykle trudny do usunięcia. Regularne płukanie zapobiega temu zjawisku, utrzymując maszynę w czystości i pełnej sprawności.
Bezpieczeństwo i stabilność pojazdu
Prowadzenie betoniarki gruszki to zadanie wymagające szczególnej uwagi i doświadczenia. Pojazd ten charakteryzuje się dużą masą, a co najważniejsze ruchomym ładunkiem. Ciągle mieszający się beton w bębnie powoduje przesunięcia środka ciężkości, co wpływa na stabilność pojazdu, zwłaszcza na zakrętach, nierównościach terenu czy podczas hamowania. Dodatkowo, gabaryty gruszki i ograniczona widoczność wymagają od operatora wzmożonej ostrożności, szczególnie w ruchu miejskim i na placach budowy, gdzie często panuje duży ruch i ciasnota. Podwozie pojazdu do przewodu betonu musi być niezwykle wytrzymałe, ale jednocześnie lekkie, aby w trakcie transportu ciężkich ładunków (porcja betonu może ważyć 13 ton) łączna masa zestawu była zgodna z obowiązującymi na drodze przejazdu przepisami.
Wybór i innowacje w betoniarkach gruszkach
Wybór odpowiedniej betoniarki gruszki
Wybór odpowiedniej betoniarki gruszki jest kluczowy dla efektywności i sukcesu projektu budowlanego. Przede wszystkim, należy zwrócić uwagę na pojemność betoniarki, która powinna być dostosowana do specyfiki prac. Typowe pojemności wahają się od 6 do 12 metrów sześciennych, a najczęściej spotykane modele mają pojemność 9 m³, co czyni je idealnymi do większości zastosowań. Kolejnym istotnym czynnikiem jest specyfika projektu. W przypadku dużych budów, gdzie wymagane są znaczne ilości betonu, lepszym wyborem będą pompogruszki, które łączą funkcje betoniarki i pompy, umożliwiając transport betonu na dłuższe odległości. Z kolei w mniejszych projektach, gdzie dostęp do miejsca wyładunku jest łatwy, standardowa betoniarka może być wystarczająca. Ostateczny wybór powinien być dostosowany do indywidualnych potrzeb i warunków budowy.
Innowacyjne technologie i przyszłość budownictwa
W miarę jak technologia rozwija się, betoniarki gruszki stają się coraz bardziej zaawansowane, co otwiera nowe możliwości w budownictwie. Inteligentne systemy monitorowania mogą teraz śledzić jakość mieszanki betonowej w czasie rzeczywistym, co pozwala na natychmiastowe dostosowywanie parametrów mieszania. Dzięki zastosowaniu sensorów i analizy danych, operatorzy mogą zapewnić, że beton spełnia wszystkie wymagania jakościowe, co jest kluczowe w projektach o wysokich standardach.
Co więcej, wprowadzenie automatyzacji w procesie załadunku i rozładunku betonu może znacząco zwiększyć efektywność operacji budowlanych. Zautomatyzowane systemy mogą nie tylko przyspieszyć te procesy, ale także zminimalizować ryzyko błędów ludzkich, co prowadzi do bardziej spójnych wyników. W przyszłości, automatyzacja i robotyzacja w betoniarkach gruszka mogą znacząco zredukować czas pracy oraz zwiększyć bezpieczeństwo na placu budowy. Wprowadzenie autonomicznych betoniarek, które będą mogły samodzielnie transportować i wylewać beton, zrewolucjonizuje sposób, w jaki realizowane są projekty budowlane.
W miarę jak branża budowlana staje się coraz bardziej zrównoważona, betoniarki gruszki również ewoluują, aby sprostać nowym wymaganiom ekologicznym. Producenci coraz częściej wprowadzają innowacje, które mają na celu zmniejszenie emisji CO2 oraz zwiększenie efektywności energetycznej. Dodatkowo, zastosowanie inteligentnych systemów zarządzania w betoniarkach gruszki, które monitorują jakość mieszanki i optymalizują proces mieszania, może znacząco poprawić wydajność. Dzięki analizie danych w czasie rzeczywistym, operatorzy mogą dostosować parametry mieszania do zmieniających się warunków, co pozwala na uzyskanie lepszego betonu przy mniejszym zużyciu materiałów.
