Równiarka – Budowa, Zasada Działania i Zastosowanie w Budownictwie

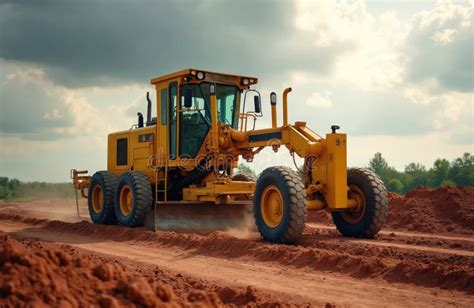

Równiarka, znana również jako spycharka precyzyjna lub grader, to wszechstronna maszyna budowlana wykorzystywana głównie do profilowania i wyrównywania nawierzchni ziemnych, mineralnych lub asfaltowych. Jest to narzędzie niezbędne w budownictwie drogowym, robotach ziemnych oraz przy utrzymaniu dróg.

Budowa i Podstawowe Elementy Równiarki

Równiarka to maszyna przeznaczona do robót ziemnych, która służy przede wszystkim do profilowania podłoża na potrzeby przeprowadzania prac drogowych. W największym uproszczeniu, pojazd składa się z podwozia kołowego, elementów roboczych (lemiesze i zrywaki) oraz układu sterującego.

Podstawowe Komponenty:

• Ciągnik: Podstawowym elementem równiarki drogowej jest ciągnik, który może posiadać napęd kołowy lub podwozie gąsienicowe. Wprawia on w ruch maszynę, w tym jej osprzęt.

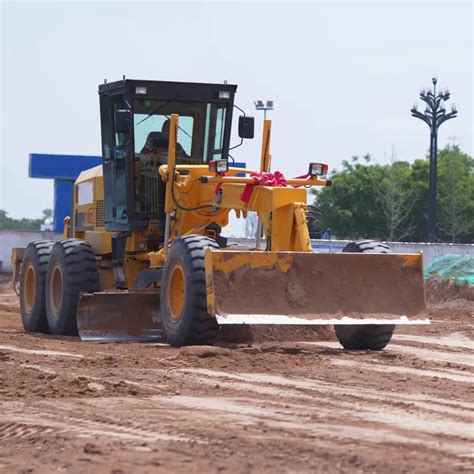

• Lemiesz: Ruchomy lemiesz z ostrzami jest kluczowym elementem roboczym, odpowiedzialnym za precyzję profilowania. Wybór odpowiedniego lemiesza ma ogromne znaczenie dla trwałości sprzętu oraz jakości wykonanych prac ziemnych. Zamienniki GTRAX, wykonane z najtwardszej stali HARDOX, stanowią doskonałą alternatywę dla oryginalnych części, oferując wysoką odporność na zużycie i wytrzymałość mechaniczną.
• Zrywak: Zlokalizowany za tylną osią pojazdu, swoim kształtem przypomina wielkie pazury i odpowiada za spulchnianie nawierzchni. Wyposażenie równiarki w zrywak pozwala usuwać uszkodzoną nawierzchnię.
• Układ sterujący: Odpowiada za kontrolę ruchów lemiesza i zrywaka, umożliwiając precyzyjne wyrównywanie terenu.

Rodzaje Równiarek

Równiarki to dość szeroka grupa maszyn, wśród której wyróżniamy kilka podkategorii. Podział równiarek drogowych można dokonać, biorąc pod uwagę konstrukcję ramy, zastosowany napęd, mechanizm skrętu oraz masę operacyjną.

Podział ze względu na konstrukcję ramy:

• Równiarki samojezdne: Przede wszystkim trzyosiowe, które wyparły dwuosiowe.

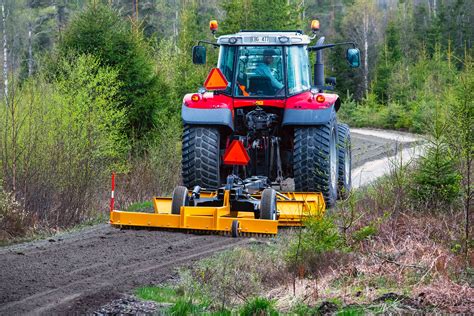

• Równiarki ciągnione: Obecnie są one ciągnione przez ciągniki i pojazdy transportowe. Równiarka ciągniona to maszyna rolnicza przeznaczona do równania terenu, przede wszystkim w celu wyrównania nawierzchni drogowej czy przygotowania podłoża dla nowych budynków. Działa na zasadzie przyczepienia do ciągnika rolniczego, co sprawia, że jest łatwo dostępna dla rolników i przedsiębiorców budowlanych. Oferuje wiele zalet, m.in. kompaktowe wymiary i wyjątkową stabilność w trakcie pracy. Jej wadą może być fakt, że nie jest samodzielna, a czynność równania terenu może być bardziej czasochłonna niż przy zastosowaniu tradycyjnych równiarek samojezdnych.

Podział ze względu na zastosowany napęd i sterowanie:

• Wersje hydrauliczne
• Wersje mechaniczne

Podział ze względu na mechanizm skrętu:

• Przednia oś skrętna w wersji klasycznej
• Z przegubową ramą
• Modele z układem przednią i tylną osią

Podział ze względu na podwozie:

• Równiarki kołowe: Często z napędem 6×6 lub AWD, są bardziej popularne ze względu na większą mobilność i wszechstronność.
• Równiarki gąsienicowe: Stosowane w trudniejszym terenie.

Masy operacyjne:

Równiarki występują w szerokim zakresie mas operacyjnych. W zależności od potrzeb i charakteru robót można zdecydować się na pojazdy kilkutonowe, wersje samobieżne osiągające masę 20-30 ton, lub modele superciężkie.

Zasada Działania Równiarki

Działanie równiarki jest uzależnione od jej elementów roboczych, czyli zrywaka oraz lemiesza. Głównym zadaniem równiarki jest wyrównywanie nawierzchni, eliminując wszelkie nierówności, które mogą wpłynąć na jakość wykonania konstrukcji. Działania te obejmują skarpowanie, profilowanie i równanie terenu, co jest niezbędne w budownictwie drogowym.

Dodatkowo potrafi precyzyjnie usuwać warstwy materiału o różnych właściwościach, takich jak grunt, piasek czy kamień, co pozwala na ułożenie warstwy nośnej oraz nawierzchni drogi zgodnie z wymaganymi parametrami. Z pomocą tego pojazdu wyrównuje się teren pod budowę dróg, chodników, a nawet płyt lotniskowych i pasów startowych.

Równiarka do koparki (belka niwelacyjna):

Równiarka do koparki, zwana również belką niwelacyjną, to wszechstronne narzędzie wykorzystywane w budownictwie do precyzyjnego wyrównywania terenu. Działa poprzez mocowanie do ramienia koparki lub minikoparki. Operator kontroluje ruchy belki, wyrównując teren za pomocą jej ostrza. Belka równająca, będąca integralną częścią równiarki, ma ogromne znaczenie dla procesu równania terenu. Istnieją różne rodzaje belek równających, dostosowane do różnych typów równiarek i koparek, m.in. belki proste, skośne oraz specjalistyczne. Wybór odpowiedniej belki do równiarki jest kluczowy dla efektywności i precyzji prac niwelacyjnych.

Dokładność niwelacji ma kluczowe znaczenie dla trwałości każdej inwestycji. Nawet drobne odchylenia mogą skutkować późniejszymi problemami z odwodnieniem, osiadaniem gruntu czy stabilnością konstrukcji.

Zastosowania Równiarek

Równiarki znajdują szerokie zastosowanie w budownictwie i poza nim, dzięki swojej uniwersalności.

W budownictwie drogowym i ziemnym:

• Profilowanie podłoża pod nawierzchnię dróg, poboczy czy rowów.
• Szybkie i skuteczne wyrównywanie nasypów.
• Usuwanie uszkodzonej nawierzchni (po wyposażeniu w zrywak).
• Kształtowanie nasypów i wykopów.
• Precyzyjne rozprowadzanie materiałów sypkich.
• Usuwanie błota i odśnieżanie dróg.

Inne zastosowania:

• W wojskach inżynieryjnych do budowy tymczasowych dróg, ścieżek komunikacyjnych na poligonach oraz lądowisk dla śmigłowców.
• W górnictwie i zakładach recyklingu do przenoszenia urobku oraz zalegających materiałów.
• W niektórych rejonach świata są wykorzystywane zamiast klasycznych buldożerów.

Technologie Wspierające Pracę Równiarek

Sprawność przeprowadzania zadań zależy przede wszystkim od umiejętności operatora, jednak z pomocą nowoczesnych systemów niwelacji można w prosty sposób poprawić zarówno tempo pracy, jak i jej dokładność.

Zaawansowane systemy sterowania:

• System 2D: Umożliwia operatorowi utrzymanie stałej wysokości i nachylenia lemiesza, co jest przydatne przy wyrównywaniu powierzchni na płaskim terenie.
• System 3D: Wykorzystując technologie takie jak Topcon lub Trimble, pozwala na precyzyjne profilowanie podłoża zgodnie z wcześniej zaprogramowanym modelem. Maszyna automatycznie dostosowuje położenie lemiesza, minimalizując ryzyko błędów i skracając czas roboczy.
• Technologia laserowa: Wykorzystuje wiązkę laserową jako punkt odniesienia, umożliwiając automatyczne utrzymanie stałej wysokości i nachylenia lemiesza. Jest to rozwiązanie szczególnie przydatne tam, gdzie wymagana jest wysoka dokładność.

Wykorzystanie systemów 2D, 3D oraz technologii laserowej przekłada się na obniżenie kosztów budowlanych i poprawę jakości wykonanych prac ziemnych.

Niwelacja terenu:

Niwelacja terenu z użyciem równiarki jest procesem precyzyjnego wyrównywania powierzchni, pozwalającym na uzyskanie idealnie płaskiego podłoża, niezbędnego pod budowę dróg, parkingów i innych konstrukcji. Aby efektywnie używać niwelatora z równiarką, należy najpierw wyznaczyć punkty referencyjne na terenie. Następnie operator dostosowuje wysokość belki równającej zgodnie z odczytami z niwelatora, aby uzyskać żądany poziom.

Czynniki Wpływające na Wydajność i Efektywność

Wydajność i efektywność równiarki drogowej zależą od wielu czynników:

• Moc silnika diesla: Zapewnia odpowiednią siłę do wykonywania ciężkich robót ziemnych.
• Masa maszyny: Wpływa na stabilność i zdolność do pracy w trudnych warunkach.
• Długość i typ lemiesza: Kluczowy element roboczy, odpowiadający za precyzję profilowania.
• Rodzaj napędu: Napęd 6×6 lub AWD zapewnia lepszą trakcję i stabilność w trudnym terenie.
• Sprawność układu hydraulicznego: Umożliwia płynne sterowanie osprzętem.
• Stan ogumienia: Wpływa na przyczepność i mobilność maszyny.

Popularni Producenci i Wybór Równiarki

Na rynku dostępne są równiarki drogowe wielu renomowanych producentów, takich jak XCMG (np. model XCMG GR1905T), Volvo, Caterpillar (Cat), HBM czy New Holland (np. model New Holland F156.6).

Wybór równiarki drogowej (nowe czy używane?):

Decydując się na zakup równiarki drogowej, stajemy przed wyborem: nowe czy używane. Nowe maszyny oferują najnowszą technologię i gwarancję producenta. Z drugiej strony, używana równiarka może być bardziej atrakcyjna cenowo. Ważne jest jednak dokładne sprawdzenie stanu technicznego używanej maszyny, w tym silnika, układu hydraulicznego i ogumienia, aby uniknąć kosztownych napraw. Cena równiarki drogowej na rynku wtórnym jest zróżnicowana i zależy od marki, modelu, roku produkcji, stanu technicznego oraz wyposażenia.

Równiarka to nie tylko osprzęt - to precyzyjne narzędzie, które decyduje o jakości i tempie prac ziemnych. Wybór odpowiedniej belki, regularna konserwacja oraz zastosowanie nowoczesnych technologii, takich jak niwelacja 3D, pozwalają osiągnąć maksymalną efektywność i ograniczyć błędy na placu budowy.
