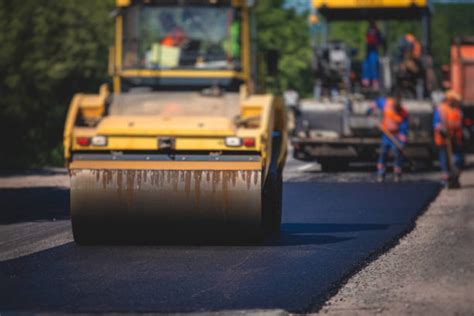

Walce wibracyjne, zwane również walcami drgającymi, to ciężkie maszyny budowlane, które odgrywają kluczową rolę w budownictwie dróg, parkingów, lotnisk i innych utwardzonych powierzchni. Ich głównym zadaniem jest zagęszczanie gruntu, asfaltu lub innych materiałów budowlanych, co przyczynia się do tworzenia stabilnej i trwałej podbudowy oraz nawierzchni. Dzięki połączeniu masy i wibracji, walce te skutecznie usuwają pęcherzyki powietrza i wodę z podłoża, zwiększając jego nośność i odporność na czynniki zewnętrzne, takie jak mróz czy wilgoć.
Zasada Działania Walca Wibracyjnego
Zasada działania walca wibracyjnego opiera się na kombinacji oddziaływania statycznego i dynamicznego na zagęszczany materiał. Siła statyczna wynika z masy własnej walca, czyli jego nacisku na podłoże. Im cięższa maszyna, tym większe ciśnienie jest wywierane na materiał. Siła dynamiczna pochodzi z obrotu wałków wzbudzających napęd wibracji, które generują drgania.
Proces ten można przedstawić w kilku etapach:
- Napęd silnikiem: Walec wibracyjny jest napędzany silnikiem spalinowym (zwykle diesla), który może wykorzystywać benzynę lub olej napędowy jako paliwo.
- Przeniesienie mocy: Moc silnika jest przenoszona na układ wibracyjny i układ jezdny walca drogowego poprzez układ przeniesienia napędu.
- Generowanie wibracji: Układ wibracyjny, składający się zazwyczaj z pary mimośrodowych wałów i przekładni wibracyjnych, wytwarza siłę wibracji, gdy wał mimośrodowy się obraca. Te mimośrodowe wałki wzbudzające są kluczowe dla uzyskania wysokiej skuteczności w procesie zagęszczania.
- Przeniesienie drgań: Siła drgań jest przenoszona na płytę wibracyjną lub bęben walca drogowego. Bębny lub płyty wibrują tam i z powrotem po powierzchni drogi, powodując wibracje gleby lub warstwy asfaltu. Drgania te przemieszczają cząsteczki materiału, zmniejszając odstępy między nimi i zwiększając zwięzłość podłoża. Częstotliwość wibracji może osiągać od 10 do około 55 Hz.
- Ruch maszyny: Układ jezdny, zazwyczaj z gąsienicami lub kołami, umożliwia poruszanie się walca po drodze, zapewniając przyczepność i umożliwiając ruch do przodu lub do tyłu.
Dzięki połączeniu wibracji i zagęszczania, walec wibracyjny może skutecznie zagęścić warstwę gleby lub asfaltu, sprawiając, że droga będzie mocniejsza i gładsza. Wibracje można dostosować w zależności od rodzaju zagęszczanego materiału.
Wibrator Kierunkowy (Variocontrol)
Niektóre walce wibracyjne, takie jak modele Bomag z systemem Variocontrol, posiadają wibrator kierunkowy, który pozwala na automatyczne lub ręczne dostosowanie amplitudy wibracji. Jest to szczególnie przydatne przy zagęszczaniu materiałów o wysokim kącie tarcia wewnętrznego.
Uprawnienia szkolenie na walec drogowy w Szkole Kursant
Budowa Walca Wibracyjnego i Jego Elementy
Współczesne walce wibracyjne to zaawansowane maszyny, których konstrukcja jest efektem długotrwałego rozwoju technologicznego. Kluczowe elementy budowy to:
- Układ napędowy: Składa się z silnika spalinowego (np. diesla o mocy 50-200 KM), przekładni oraz sprzęgła hydrokinetycznego. Nowoczesne modele wykorzystują hydraulikę tłoczkową pracującą pod ciśnieniem do 350 bar.
- Bębny: To ciężkie stalowe rolki lub cylindry, które dociskają materiał. W zależności od zastosowania, występują bębny gładkie, z wypustkami (tzw. "okołkowane" lub "z kolcami"), do kruszenia skał, a także bębny o przekroju wieloboku.
- Bębny gładkie: Idealnie sprawdzają się przy końcowym wygładzaniu powierzchni i zagęszczaniu asfaltu.
- Bębny z wypustkami (okołkowane/z kolcami): Kolce wbijają się głęboko w ziemię, co czyni je idealnym sprzętem do zagęszczania gliny lub gruntów spoistych.
- Układ wibracyjny: Wbudowany w bęben, generuje wibracje poprzez obracające się mimośrodowe wałki. Wibracje te można regulować pod względem intensywności.
- Układ jezdny: Umożliwia poruszanie się walca i składa się zazwyczaj z kół lub gąsienic, które zapewniają przyczepność.
- System nawadniania bębnów: Zapobiega przywieraniu materiału do bębnów, zapewniając płynne działanie, szczególnie ważne przy pracy z asfaltem.
- Kompaktowa konstrukcja: Umożliwia łatwe manewrowanie, co jest korzystne w ciasnych przestrzeniach i na skomplikowanych placach budowy.
- Ergonomiczne sterowanie: Wygodne miejsce dla operatora oraz łatwy dostęp do elementów kontrolnych i serwisowych zwiększają komfort i bezpieczeństwo pracy. Systemy tłumienia drgań redukują wibracje przenoszone na operatora.
Rodzaje Walców Drogowych
Walce drogowe dzielą się na wiele typów, w zależności od sposobu oddziaływania na podłoże, liczby osi i bębnów, sprężystości i kształtu wałów, konstrukcji ramy czy masy. Poniżej przedstawiono najczęściej używane typy:
Walce Wibracyjne
To podstawowy typ, który łączy ciężar i wibracje do zagęszczania. Znajduje zastosowanie przy budowie dróg, parkingów i innych utwardzonych powierzchni.
- Walec jednobębnowy: Posiada jeden bęben umieszczony na przedniej osi i parę zwykłych kół na tylnej osi. Jest wszechstronny, często wykorzystywany do różnego rodzaju prac ziemnych, a dzięki odpowiedniej masie własnej i technologiom wibracyjnym oferuje bardzo dobre parametry zagęszczania.
- Walec dwubębnowy (tandemowy): Posiada dwa gładkie bębny - jeden z przodu i jeden z tyłu maszyny. Są to najczęściej wykorzystywane maszyny do asfaltu, wydajne, ekonomiczne i stosowane do większości nowoczesnych materiałów asfaltowych.
Walce Statyczne (Gładkie)
Zagęszczają materiał wyłącznie masą swoich gładkich cylindrów. Nie wykorzystują wibracji ani dodatkowych ruchów mechanicznych, co sprawia, że nadają się do lżejszych prac zagęszczających, takich jak przygotowanie fundamentów czy budowa małych dróg.
Walce Kombinowane (Kombi)
Posiadają gładki stalowy bęben z przodu i opony gumowe z tyłu, łącząc zagęszczanie statyczne i dynamiczne. Stosowane są w obróbce asfaltu, aby uzyskać równą i starannie wykończoną warstwę, zapewniając jednocześnie dużą siłę zagęszczania oraz bardzo dobrą gęstość i uszczelnione wykończenie.
Walce z Oponami (Ogumione)
Wykorzystują wiele opon zamiast stalowych bębnów. Opony te równomiernie rozkładają nacisk, umożliwiając lekkie zagęszczanie bez uszkodzenia powierzchni. Są szczególnie odpowiednie do zastosowań w trudnym terenie i na glebach spoistych, zapewniając lepszą przyczepność.
Walce Oscylacyjne
Działają na zasadzie ruchu oscylacyjnego, a nie wibracji. Mechanizm oscylacyjny wykonuje ruch boczny zamiast pionowego, co zmniejsza wpływ na otaczające struktury i jest korzystne w pobliżu budynków wrażliwych na wstrząsy.
Walce z Kolcami (Okołkowane)
Posiadają bębny z wystającymi "kolcami", które wbijają się głęboko w ziemię. Idealne do zagęszczania gliny lub gruntów spoistych, ponieważ kolce skutecznie rozbijają bryły gruntu i zapewniają głębsze zagęszczenie.
Odsadzone Walce Wibracyjne (Offset Vibratory Roller)
To innowacyjny osprzęt, który można podłączyć do maszyny czołowej. Jego unikalna konstrukcja z przesuniętym ramieniem i obrotem bębna pod kątem trzydziestu stopni pozwala na zagęszczanie pochyłych powierzchni lub trudno dostępnych obszarów do 30 cali poniżej punktu mocowania, przy jednoczesnym utrzymaniu maszyny głównej na płaskim i twardym podłożu. Eliminują ryzyko przewrócenia się, zwiększając bezpieczeństwo operatora bez uszczerbku dla wydajności. Wibracje odsadzonego wału porządkują cząstki i wywierają bezpośredni nacisk na określoną warstwę gleby, co sprawia, że ciężar walca nie jest tak istotny dla całego procesu zagęszczania.
Uprawnienia szkolenie na walec drogowy w Szkole Kursant
Parametry Techniczne i Cechy Walców Wibracyjnych
Skuteczność walców wibracyjnych zależy od wielu parametrów technicznych i cech konstrukcyjnych:
| Parametr | Zakres / Opis |
|---|---|
| Moc silnika | Zazwyczaj 22,90 - 24,60 kW (dla małych walców), do 50-200 KM dla większych maszyn. |
| Częstotliwość wibracji | Od 10 do około 67 Hz (im wyższa częstotliwość, tym mniejsza amplituda). |
| Prędkość | 10 - 12 km/h. |
| Siła odśrodkowa | 40 - 41 kN (dla małych walców). |
| Szerokość bębna | 0,72 - 1,2 m (dla małych walców). |
| Rodzaj napędu | Silnik diesla. |
| Zużycie paliwa | 2,2 - 2,45 l/h. |
| Pojemność zbiornika paliwa | 35 - 42 l. |
| Waga | Od 2-3 ton (dla dwubębnowych) do ponad 8 ton (maszyny ciężkie), a nawet 20 ton dla wałów. |
| Głębokość zagęszczania | Maszyny ciężkie (powyżej 8 ton) mogą uszczelnić do 60 cm wierzchniej warstwy gruntu. Dzięki technologii uzwojeń mimośrodkowych walce zagęszczające mogą oddziaływać na grunt do głębokości ok. 4 m (najlepsze efekty w warstwie 0.8 m - 1 m). |
| Nacisk liniowy | Kluczowy parametr decydujący o skuteczności zagęszczania. |
| Średnica wałów | Wpływa na efektywność procesu. |
Dodatkowe funkcje obejmują regulację intensywności wibracji, wybór trybu pracy (wibracyjny/statyczny) oraz systemy tłumienia drgań.
Zastosowanie i Wpływ na Budownictwo
Walce wibracyjne i inne walce drogowe są niezastąpionymi maszynami budowlanymi, szeroko wykorzystywanymi w:
- Budownictwie drogowym i kolejowym: Do tworzenia dróg, placów, boisk, pasów startowych i parkingów o odpowiedniej nośności.
- Inżynierii lądowej: Przygotowanie fundamentów i podbudowy.
- Przemyśle i sektorze budownictwa lotniskowego: Zagęszczanie podłoża pod infrastrukturę.
Prawidłowe walcowanie zmniejsza porowatość materiału o 15-25%, co przekłada się bezpośrednio na wytrzymałość nawierzchni. Kluczowe znaczenie ma temperatura pracy - dla mieszanek bitumicznych optymalny zakres to 110-140°C. Wyższe temperatury (powyżej 212°C) mogą prowadzić do kruszenia kruszywa lub wypychania bitumu, co skutkuje pęknięciami i pogorszeniem jakości nawierzchni.
