Jak prawidłowo ładować elektryczny wózek widłowy: kompleksowy przewodnik

W dzisiejszych czasach, coraz więcej firm decyduje się na korzystanie z elektrycznych wózków widłowych, które są nie tylko ekologiczne, ale również bardziej wydajne i ekonomiczne w długim okresie. Jednak, aby w pełni wykorzystać ich potencjał, kluczowe jest zrozumienie, jak prawidłowo je ładować. Ten artykuł dostarcza praktycznych rozwiązań, które pomogą zoptymalizować pracę w magazynie czy hali produkcyjnej.

Ewolucja i rodzaje akumulatorów w wózkach widłowych

Podobnie jak cała branża magazynowa, tak też i sektor wózków widłowych rozwija się bardzo dynamicznie. Wybór zasilania pojazdów magazynowych to suma wielu czynników, a operatorzy czy właściciele hal decydują się na silnik elektryczny lub spalinowy. Modele spalinowe to dobre rozwiązania do pracy na zewnątrz lub też w magazynie otwartym, gdzie ryzyko zatrucia spalinami jest znikome. Niemniej jednak, wózki widłowe z baterią litowo-jonową zyskują na popularności, a rynek oferuje szeroki wachlarz technologii akumulatorowych.

Akumulatory kwasowo-ołowiowe (SLA)

Pierwsze baterie, w jakie wyposażone były wózki widłowe, to tak zwane baterie kwasowo-ołowiowe (SLA). Ich prototyp znany był już 150 lat temu i nadal cieszy się ogromnym powodzeniem. Warto jednak pamiętać, że uniwersalny charakter tego typu akumulatorów oraz przystępna cena to nie wszystko. Akumulatory wodne, zawierające ciekły elektrolit, są mniej nowoczesnym i mniej trwałym wariantem, który wymaga okresowego uzupełniania elektrolitu - co pewien czas niezbędne jest dolewanie wody do akumulatora wózka widłowego. Akumulatory kwasowo-ołowiowe są ciężkie i mało pojemne, choć dysponują dużą mocą chwilową przydatną przy rozruchu silnika. Są często stosowane ze względu na niższy koszt zakupu, ale wymagają regularnej konserwacji, w tym monitorowania poziomu elektrolitu i jego uzupełniania. Podczas ładowania mogą wydzielać wodór, co zwiększa ryzyko wybuchu w niewentylowanych przestrzeniach.

Akumulatory żelowe i XFC

Proces udoskonalania akumulatorów przyniósł kolejny ich rodzaj, tak zwane baterie żelowe. Poprzez zmianę stanu skupienia elektrolitu wyeliminowano problem parowania substancji, a co za tym idzie obniżyła się emisyjność szkodliwych oparów. Żelowa konsystencja elektrolitu jest znacznie stabilniejsza, dzięki czemu nie trzeba go uzupełniać. Akumulatory żelowe są dużo droższe, ale znacznie mniej zawodne, trwalsze i wygodniejsze w eksploatacji. Jeszcze inny rodzaj stanowi bateria XFC, w której separator pochłaniający elektrolit wykonany jest z maty szklanej. Tu, podobnie jak w przypadku „żelówek”, także ograniczono emisyjność, jednak w przypadku błędów podczas ładowania istnieje ryzyko całkowitej utraty ładowności.

Akumulatory AGM

Na rynku spotkać można również akumulatory AGM, które należą do akumulatorów kwasowych, jednak określa się je najczęściej mianem bezobsługowych. W ich przypadku nie ma konieczności uzupełniania elektrolitu, czyli nie ma też obaw o ewentualny jego wyciek. Akumulator AGM cechuje duża odporność na zmienne temperatury (możliwość pracy w niskich temperaturach), duże wibracje w trakcie jazdy czy nawet ewentualne uderzenia.

Akumulatory litowo-jonowe (Li-ION)

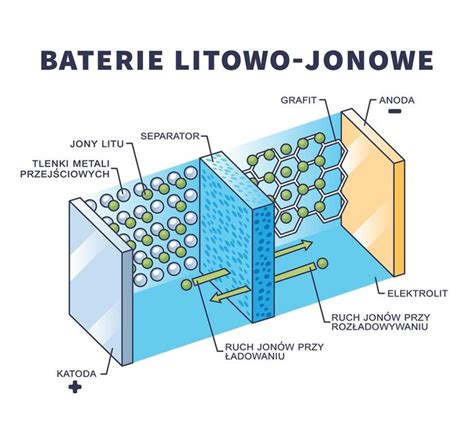

Bateria litowo-jonowa wykorzystuje jony litu (metalu alkaicznego), które w trakcie ładowania przemieszczają się z węglowej elektrody do elektrody wykorzystującej tlenek litu i innego metalu. Akumulatory litowo-jonowe, jako nowoczesne, lekkie i bardziej pojemne, znakomicie sprawdzają się w pojazdach i maszynach dzięki dłuższej żywotności oraz możliwości szybkiego ładowania. Są bardzo wydajne i odporne na głębokie rozładowanie, jednak ich koszt zakupu oraz recyklingu jest wyższy w porównaniu z modelami kwasowo-ołowiowymi. Bateria litowo-jonowa to rozwiązanie, które „żyje” dłużej, nie wytwarza szkodliwych oparów i zapewnia płynną pracę wózka widłowego. Ich zalety to:

• Wyeliminowana emisja szkodliwych spalin.
• Uniwersalne zastosowanie, w wózkach pracujących zarówno na zewnątrz, jak i w mroźniach, gdzie temperatura spada do -20 stopni Celsjusza.
• Proste ładowanie za pomocą prostownika.
• Całkowita rezygnacja z tak zwanej „baterii”.

Akumulatory litowo-jonowe „lubią” być doładowywane, a aby utrzymać wózek w gotowości do pracy, wystarczy podłączyć prostownik do akumulatora. Wózki widłowe z baterią litowo-jonową to przede wszystkim wygoda. Baterie Li-ION szturmem wdarły się do świata logistyki i transportu wewnątrzmagazynowego. Są proste w obsłudze, bezpieczne zarówno dla operatora, jak i środowiska, i charakteryzują się długą żywotnością.

Typy ogniw litowo-jonowych

• LFP (Litowo-żelazowo-fosforanowe): To najstarszy typ baterii litowo-jonowej, dostępny już w latach 90. Prosta budowa to niskie koszty produkcji. Cechą nadrzędną tego typu akumulatora jest nie tylko cena. Z uwagi na prostą budowę i olbrzymią stabilność ryzyko przegrzania lub gwałtownej zmiany temperatury ogniwa właściwie nie występuje. Wózki widłowe marki BYD z litowo-żelazowo-fosforanowymi akumulatorami charakteryzują się czasem ładowania ograniczonym zaledwie do 1-2 godzin.
• NMC (Niklowo-manganowo-kobaltowe): Swoje życie rozpoczęła w 2009 roku. Coraz częściej wykorzystywana jest w branży wózków widłowych z uwagi na wysoką gęstość energii.

Napięcia akumulatorów

Najczęściej stosowane napięcia akumulatorów w wózkach widłowych to:

• 24 V
• 48 V
• 80 V

Napięcie przekłada się na wydajność wózka i moc silnika. Konkretny akumulator jest dobierany do masy maszyny, potencjalnego obciążenia i intensywności pracy.

Zasady ładowania akumulatorów wózków widłowych

Zachowanie ciągłości pracy przy korzystaniu z elektrycznych wózków widłowych wymaga optymalizacji ich ładowania. Prawidłowa eksploatacja pozwala dłużej zachować odpowiednią wydajność akumulatora i ochronić go przed uszkodzeniami. Bardzo ważne jest między innymi odpowiednie ładowanie baterii wózka widłowego.

Wybór odpowiedniej ładowarki

Zakup odpowiedniej ładowarki do wózka widłowego jest kluczowym elementem, który wpływa na efektywność i długowieczność urządzenia. Ładowarka o niewłaściwej mocy może skrócić żywotność baterii, a w skrajnych przypadkach nawet ją uszkodzić. Z drugiej strony, ładowarka o zbyt niskiej mocy może nie być w stanie naładować baterii do pełna, co skutkuje krótszym czasem pracy wózka. Zaletą dobrze dobranych ładowarek jest z pewnością wydłużenie żywotności baterii oraz optymalizacja czasu pracy wózka. Wadą może być natomiast konieczność poniesienia wyższych kosztów na początku, jednak z perspektywy długoterminowej jest to inwestycja, która zwraca się z nawiązką. Najlepiej korzystać z urządzenia zalecanego przez producenta wózków widłowych.

Kroki do naładowania elektrycznego wózka widłowego

Naładowanie elektrycznego wózka widłowego nie jest skomplikowanym procesem, jednak wymaga przestrzegania pewnych kroków. Wykonanie prac w wyznaczonej kolejności zapobiegnie iskrzeniu i zwiększy bezpieczeństwo pracy:

1. Wyłączenie wózka: Upewnij się, że wózek widłowy jest wyłączony, a jego systemy sterujące są zabezpieczone przed przypadkowym uruchomieniem (np. odłączenie kluczyka).
2. Podłączenie ładowarki: Podłącz ładowarkę najpierw do akumulatora, a następnie do gniazda sieciowego. Ważne jest, aby zawsze monitorować proces ładowania, aby uniknąć przegrzania baterii.
3. Odłączenie po ładowaniu: Po zakończeniu ładowania odłącz prostownik od sieci i akumulatora.

Ładowanie powinien przeprowadzić przeszkolony pracownik w wyznaczonym i wentylowanym miejscu.

Kiedy należy ładować akumulator?

Przede wszystkim nie można dopuścić do tego, aby akumulator zupełnie się rozładował. Optymalnym rozwiązaniem jest podłączenie go do źródła zasilania, zanim moc spadnie poniżej 20%. W przypadku akumulatorów kwasowo-ołowiowych ładowanie poniżej 20% pojemności może prowadzić do ich trwałego uszkodzenia (sulfatacja płyt). Sugestią, iż naładowanie akumulatora jest na niskim poziomie, stanowi spowolnienie pracy urządzenia, zarówno jeśli chodzi o układ hydrauliczny, jak i napędowy. Najlepiej ładować akumulator po zakończeniu zmiany lub konkretnego zadania. Podczas uzupełniania baterii nie można pozostawiać pojazdu bez kontroli!

Co ważne - należy także pamiętać, iż co jakiś czas (nie rzadziej jednak niż raz na 30 dni) należy ładować akumulatory, nawet jeśli aktualnie są w stanie spoczynku i wyłączone z użytku.

Czas ładowania i jego wpływ na wydajność wózka

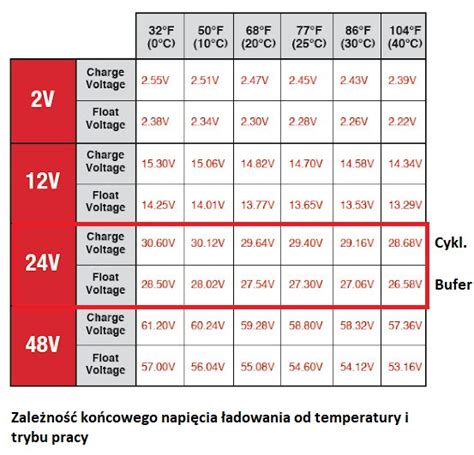

Czas ładowania zależy od pojemności akumulatora i wydajności prostownika. Podczas ładowania elektrycznego wózka widłowego, czas ładowania odgrywa kluczową rolę w utrzymaniu jego wydajności.

• Akumulatory kwasowo-ołowiowe: Przyjmuje się, iż standardowy czas ładowania to od około 8 do 12 godzin dla pełnego naładowania. Wózki z tego typu baterią nie nadają się do pracy w trybie wielozmianowym, ponieważ ich cykle pracy zazwyczaj wyglądają następująco: 8 godzin pracy, 8 godzin ładowania akumulatora, 8 godzin chłodzenia. Akumulatory kwasowe działają dłużej i bardziej efektywnie, gdy są regularnie ładowane do pełna (to znaczy do swojej nominalnej pojemności, która stanowi zwykle jakieś 80% pojemności całkowitej), bez doładowywania w czasie przerwy czy przerywania procesu ładowania. Wiąże się to między innymi z liczbą cykli ładowania, którą można wykonać przed spadkiem wydajności urządzenia.
• Akumulatory litowo-jonowe: W przypadku widlaków nowszej generacji czas ten może być znacząco krótszy, np. dla wózków widłowych z litowo-żelazowo-fosforanowymi akumulatorami, których czas ładowania ogranicza się zaledwie do 1-2 godzin. Atutem tego typu baterii jest krótki czas jej pełnego załadowania. Dodatkowo, w tym przypadku naładować akumulator można dosłownie wszędzie. Akumulatory litowo-jonowe można ładować dowolnie często i w krótkich cyklach, nawet krótkie ładowanie podczas przerw pozwala na wydłużenie czasu pracy i nie wpływa na żywotność zasilania. Najważniejsze, żeby poziom naładowania baterii nie spadł poniżej 20%. UWAGA: Przy niektórych modelach wózków widłowych może nastąpić odłączenie zasilania, żeby uniknąć głębokiego rozładowania i uszkodzenia baterii.

Naładowana bateria spokojnie powinna wystarczyć na 8-10 godzin pracy. Dlatego zaleca się ładowanie akumulatora po każdej zmianie w pracy. Długotrwałe ładowanie może prowadzić do nadmiernego zużycia baterii, co z kolei może skrócić jej żywotność. Z drugiej strony, zbyt krótki czas ładowania może nie dostarczyć wystarczającej ilości energii do pełnego funkcjonowania wózka. Dlatego zawsze zaleca się, aby przestrzegać zaleceń producenta dotyczących optymalnego czasu ładowania.

Nowoczesne prostowniki posiadają funkcję sygnalizowania naładowania do pełna. Jeśli temperatura baterii znacząco wzrośnie, należy niezwłocznie odpiąć ją od źródła zasilania - bez względu na to, ile czasu upłynęło!

Bezpieczeństwo podczas ładowania wózka widłowego

Zawsze należy pamiętać, że bezpieczeństwo jest najważniejsze podczas ładowania wózka widłowego. Ładowanie akumulatorów wózków akumulatorowych wiąże się z koniecznością zachowania określonych zasad bezpieczeństwa. Wymagania odnoszące się do miejsc i pomieszczeń, w których mogą być ładowane akumulatorowe wózki widłowe, zostały określone w rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy.

Stanowisko ładowania

Każdy właściciel elektrycznych widlaków powinien wydzielić dla nich specjalną strefę ładowania - czyli miejsce, gdzie bez przeszkód, akumulatory do wózków będą mogły być bezpiecznie ładowane. Nie musi być to osobne pomieszczenie, ważne jednak aby miejsce było wyraźnie oddzielone. Akumulatory kwasowo-ołowiowe do wózków widłowych elektrycznych powinny mieć wydzielone stanowisko ładowania, tzw. strefę ładowania. Strefa przeznaczona do tego celu musi być wyposażona w wentylację w wykonaniu przeciwwybuchowym zintegrowaną z systemem detekcji wodoru oraz instalacją elektryczną.

Stanowisko do ładowania akumulatorów powinno:

• Być odpowiednio wydzielone i oznaczone tablicami ostrzegawczymi.
• Posiadać wentylację zapobiegającą gromadzeniu się wodoru.
• Być wyposażone w gaśnice przystosowane do urządzeń elektrycznych.
• Mieć ograniczony dostęp dla osób postronnych.

W pobliżu prostowników i akumulatorów nie mogą znajdować się żadne łatwopalne substancje czy przedmioty. Należy też zadbać o to, by stanowisko ładowania akumulatorów było obsługiwane wyłącznie przez odpowiednio przeszkolone osoby. Stanowisko ładowania wózków akumulatorowych nie może również służyć do składowania żadnych innych przedmiotów czy towarów niezwiązanych z procesem ładowania akumulatorów.

Zagrożenia i środki ostrożności

Z ładowaniem akumulatorów wiąże się ryzyko wybuchu. Dlatego w strefie przeznaczonej do ładowania nie wolno wykonywać czynności, które mogą powodować iskrzenie, podwyższenie temperatury czy pojawienie się płomieni (dlatego zabrania się używania otwartego ognia, w tym np. lutowania, spawania, palenia tytoniu i e-papierosów czy korzystania z narzędzi elektrycznych). Należy bezwzględnie przestrzegać zakazu palenia oraz używania otwartego ognia.

Przed odłączeniem akumulatora należy wyłączyć prostownik. Trzeba też pamiętać, by podczas ładowania nie kłaść niczego na akumulatorach ani prostowniku (w szczególności dotyczy to przedmiotów metalowych, które mogą stać się źródłem zwarcia). Mimo tego stanowisko ładowania akumulatorów nadal powinno być odpowiednio zorganizowane. Pewne zasady bezpieczeństwa wciąż jednak obowiązują!

W przypadku korzystania ze sprzętu starszego typu, który stwarza większe zagrożenie wybuchu lub też wycieku elektrolitu, potrzebne jest osobne pomieszczenie do ładowania wózków widłowych akumulatorowych. Musi ono mieć ściany i posadzkę z kwasoodpornego materiału i oświetlenie. Niezbędny jest też dostęp do bieżącej wody.

Wyposażenie ochronne

Ponadto osoby zajmujące się ładowaniem wózków widłowych elektrycznych muszą być wyposażone w kwasoodporny sprzęt ochronny. W pomieszczeniu musi się znajdować instrukcja BHP ładowania akumulatorów w wózkach widłowych. Pracownicy wykonujący zadania podczas ładowania akumulatorów muszą być wyposażeni w specjalistyczne środki ochrony osobistej. W przypadku akumulatorów kwasowych będą to przede wszystkim ochronniki zabezpieczające przed zachlapaniem kwasami, czyli okulary, rękawice i fartuchy. Może okazać się konieczne zastosowanie odzieży zgodnej normami ATEX, które są przeznaczone do pracy w strefach zagrożonych wybuchem.

W przypadku każdego rodzaju akumulatorów na stanowisku do ładowania musi znajdować się odpowiednio przystosowana gaśnica.

Zasady konserwacji baterii wózka widłowego

Podstawowym elementem, który wymaga regularnej konserwacji w elektrycznym wózku widłowym, jest bateria. Regularne czyszczenie i sprawdzanie poziomu elektrolitu to klucz do długotrwałego i bezproblemowego użytkowania wózka.

Akumulatory kwasowo-ołowiowe

W przypadku baterii kwasowo-ołowiowych konieczne jest utrzymanie odpowiedniego poziomu elektrolitu, który nie powinien być ani za wysoki, ani za niski. Zbyt niski poziom może prowadzić do przegrzewania się baterii i skrócenia jej żywotności, podczas gdy zbyt wysoki poziom może prowadzić do przelania się kwasu i uszkodzenia wózka. Co pewien czas niezbędne jest więc dolewanie wody do akumulatora wózka widłowego. Dodatkowo, w przypadku akumulatorów kwasowo-ołowiowych, regularne rekondycjonowanie może przedłużyć ich żywotność i poprawić wydajność. Skonsultuj się z producentem lub specjalistą, aby uzyskać więcej informacji na ten temat. Po zakończeniu ładowania akumulatorów kwasowo-ołowiowych sprawdź ponownie poziom elektrolitu i uzupełnij go, jeśli to konieczne.

Przechowywanie

Znaczenie ma również sposób, w jaki przechowywane są baterie do wózków widłowych. Muszą być trzymane w suchym i chłodnym miejscu o stałej temperaturze oraz wilgotności. Baterie litowo-jonowe lubią chłód i suche pomieszczenia. Pozostawienie akumulatora w miejscu nasłonecznionym lub takim, gdzie temperatura jest bardzo wysoka, również negatywnie wpływa na działanie urządzenia. Warto zadbać też o właściwy poziom naładowania - absolutnie nie wolno przechowywać przez dłuższy czas rozładowanych akumulatorów!

Ogólne zasady

W przypadku akumulatorów do wózków widłowych, ważne jest aby nie dopuszczać do całkowitego ich rozładowania (mowa inaczej o głębokim rozładowaniu). Zatem, jeszcze zanim bateria będzie pusta należy podłączyć akumulator do ładowania. Należy również upewnić się, że bieguny akumulatora są czyste i nie ma na nich nalotu. Ważne jest, aby pamiętać, że konserwacja baterii nie kończy się na utrzymaniu odpowiedniego poziomu elektrolitu. Regularne sprawdzanie stanu baterii, czyszczenie biegunów i złączy, a także odpowiednie ładowanie i przechowywanie, to wszystko przyczynia się do długotrwałego i bezproblemowego użytkowania wózka widłowego.

Częste problemy z ładowaniem wózka widłowego i jak je rozwiązać

Ładowanie elektrycznego wózka widłowego może napotkać na różne problemy, które mogą wpływać na efektywność i wydajność urządzenia.

Najczęstsze błędy podczas ładowania wózków widłowych to:

• Ładowanie w miejscu niewentylowanym i nieprzeznaczonym do tego celu.
• Podłączenie i odpinanie przewodów w niewłaściwej kolejności, co może doprowadzić do iskrzenia, a nawet wybuchu w przypadku akumulatorów kwasowych.
• Praca na uszkodzonych przewodach i z ładowarką niedostosowaną do danego akumulatora.
• Ładowanie w miejscach narażonych na występowanie wysokich temperatur, iskier i otwartego ognia.
• Ignorowanie wycieków i niedopatrzenie uzupełnienia elektrolitu w akumulatorach, co może prowadzić do uszkodzenia akumulatora i zwiększenia ryzyka korozji lub zwarcia.
• Przeładowanie akumulatora lub dopuszczenie do całkowitego rozładowania baterii. Przegrzewanie baterii jest jednym z najczęstszych problemów, które mogą prowadzić do uszkodzenia baterii i skrócenia jej żywotności.
• Przerwanie procesu ładowania jest kolejnym problemem, który może prowadzić do niepełnego naładowania baterii i skrócenia jej żywotności.

Aby zapobiec przegrzewaniu, zaleca się regularne sprawdzanie temperatury baterii podczas ładowania i unikanie przeciążenia ładowarki. Aby zapobiec przerwaniu procesu ładowania, zaleca się pozostawienie wózka na ładowaniu do momentu pełnego naładowania baterii. Stosowanie się do procedur ładowania akumulatorów w wózkach widłowych pozwala uniknąć większości błędów.

Zalety korzystania z elektrycznych wózków widłowych

Elektryczne wózki widłowe są niezwykle efektywne pod względem energetycznym, co przekłada się na niższe koszty eksploatacji w porównaniu do wózków zasilanych paliwem. Dzięki zastosowaniu nowoczesnych technologii, takich jak regeneracja energii podczas hamowania, możliwe jest znaczne wydłużenie czasu pracy na jednym ładowaniu. Ponadto, brak emisji spalin sprawia, że są one idealnym rozwiązaniem do pracy w zamkniętych pomieszczeniach. Z drugiej strony, ładowanie elektrycznego wózka widłowego ma wiele zalet. Ekologiczność jest jednym z głównych atutów, ponieważ wózki te nie emitują szkodliwych gazów spalinowych. Ponadto, są one cichsze i tańsze w eksploatacji w porównaniu do wózków z silnikami spalinowymi.

Praca na zewnątrz

Od lat wózki widłowe elektryczne wykorzystywane są do różnego typu prac w magazynach. Ale jak radzą sobie na zewnątrz? W zmiennych warunkach pogodowych, takich jak wysoka temperatura, deszcz czy śnieg - czy operowanie widlakami elektrycznymi jest w ogóle możliwe? Zdecydowanie tak! A co więcej - wykorzystywanie wózków widłowych elektrycznych zimą, w trakcie trwania niskich temperatur, jest nawet bardziej bezpieczne i wydajne niż korzystanie z wózków z napędem gazowym. Ponadto, wystarczy odpowiednio zamontowana, osłonięta kabina operatora, by można było obsługiwać ładunki na zewnątrz przy pomocy wózka elektrycznego wiosną, jesienią czy zimą. Osłona silnika chroni go przed wiatrem i deszczem, a w kabinie - dla wygody operatora można dodatkowo zainstalować klimatyzację lub ogrzewanie.

Co istotne - praca na zewnątrz jest możliwa w przypadku widlaków - czyli wózków czołowych z napędem elektrycznym, jednak nie oznacza to, że każde urządzenie z takim napędem poradzi sobie w pracach przymagazynowych itd. Dla przykładu: wózki widłowe wysokiego składowania czy wózki paletowe elektryczne posiadają niewielkie koła, które przeznaczone są tylko i wyłącznie do poruszania się po gładkich, niewyboistych nawierzchniach. Ponadto, urządzenia tego typu nie posiadają żadnej zabudowy. Zatem, o ile możliwe jest ich poruszanie się np. po płaskim placu przed magazynem, o tyle musi to odbywać się w czasie dobrej pogody.

Parametry elektrycznych wózków widłowych

Pod względem możliwości elektryczne wózki widłowe nie ustępują dużo wózkom spalinowym, choć oczywiście wszystko zależy od konkretnego modelu urządzenia. Na rynku dostępne są zarówno niewielkie trójkołowe, idealne do poruszania się w wąskich korytarzach, widlaki o udźwigu ok. 1-2 ton, jak i większe, bardziej zaawansowane wózki widłowe elektryczne mogące unieść ładunek o wadze nawet do 5 ton. Jeśli chodzi o maksymalną wysokość unoszenia, to w tym przypadku również parametry są zbliżone do tych, jakie posiadają wózki z napędem spalinowym.
