Jak odblokować ramię w koparko-ładowarce JCB 3CX

Ramię jest nieodzownym elementem każdej koparki, umożliwiającym wykonywanie różnego rodzaju prac, takich jak kopanie, podnoszenie i przenoszenie materiałów. Jest ono wykonane z wysokiej jakości stali, co czyni je wytrzymałym i odpornym na obciążenia oraz trudne warunki pracy panujące na budowie. Manipulowanie ruchem ramienia koparki JCB 3CX odbywa się za pomocą dwóch dźwigni (joysticków) umieszczonych w kabinie operatora. Prawa dźwignia steruje ruchem ramienia i łyżki - przesunięcie jej w przód powoduje ruch ramienia do przodu, natomiast przesunięcie w tył - ruch do tyłu. Lewa dźwignia steruje ruchem wysięgnika i łyżki.

Przed rozpoczęciem pracy z wykorzystaniem ramienia koparki JCB 3CX, należy zapoznać się z instrukcją obsługi, ponieważ mogą występować drobne różnice w układzie sterowania lub możliwość stosowania dodatkowych funkcji przy innego rodzaju osprzęcie.

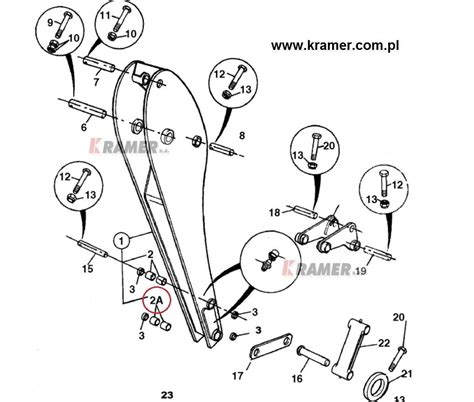

Mechanizm przesuwu bocznego ramienia (suwnicy)

W koparko-ładowarce JCB 3CX przesuw boczny tylnego ramienia po suwnicy jest realizowany hydraulicznie. Mechanizm ten zazwyczaj obejmuje siłownik przesuwu, często nazywany POWERSLIM, który porusza się w lewo i w prawo, oraz łańcuch pod nim, pracujący na rolce. Siłownik blokady ramienia jest odpowiedzialny za utrzymanie ramienia koparki w stabilnej pozycji podczas pracy lub transportu, zapobiegając przypadkowym ruchom, które mogłyby stanowić zagrożenie.

Sworzeń ramienia w koparce JCB 3CX umożliwia połączenie między ramieniem a resztą maszyny budowlanej. Wyposażony w łożyska, pozwala na płynny obrót ramienia bez nadmiernego tarcia. Należy unikać przeciążeń, które mogłyby uszkodzić sworzeń, a także utrzymywać czystość konstrukcji, ponieważ zabrudzenia i zanieczyszczenia mogą negatywnie wpłynąć na jego pracę i doprowadzić do awarii.

Zrozumienie działania hydroklap (zacisków)

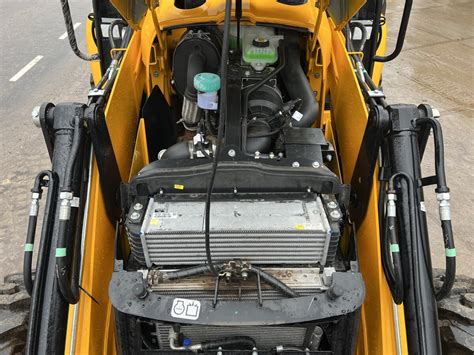

Kluczową rolę w blokowaniu i odblokowywaniu przesuwu bocznego odgrywają hydroklapy, czyli zaciski hydrauliczne przesuwu ramienia. Ich blokada polega na dostarczeniu oleju pod ciśnieniem, co eliminuje dodatkowy luz w ramieniu i pozwala na stabilniejszą pracę. Jeśli olej nie dopływa, hydroklapy są rozblokowane, a ramię ma niepotrzebny luz, co utrudnia precyzyjne operowanie.

Wiele osób mylnie sądzi, że blokada hydroklap polega na zwykłym dopływie lub zamknięciu dopływu oleju. W rzeczywistości hydroklapy mają bez przerwy zasilanie. Ciśnienie powodujące ich zaciśnięcie wytwarzane jest przez zamknięcie zaworu, który jest na przelewie. Samo zamknięcie przelewu nie powoduje zaciśnięcia hydroklap; musi jeszcze wystąpić ciśnienie w całym układzie, na przykład poprzez użycie jakiejś funkcji do końca (np. zamykanie łyżki). Kiedy łyżka się zamknie i nastąpi wzrost ciśnienia, wtedy widać, jak hydroklapy się zaciskają. Aby hydroklapy były zaciśnięte, przed nimi zamontowany jest zawór zwrotny, ponieważ ciśnienie w układzie nie występuje bez przerwy.

Gdy odblokujesz hamulce hydrauliczne przesuwu, w cylinderku nie ma ciśnienia, a tłoczek może wsunąć się do środka. O ile będzie się mógł wsunąć, o tyle powstanie luz, który umożliwia przesunięcie ramienia. Ciśnienie z hydroklap schodzi, gdy otworzy się dedykowany zawór - wtedy olej krąży swobodnie i nie wytwarza się ciśnienie, które by je zablokowało. Wówczas ciężar tylnego ramienia powinien wcisnąć górne hydroklapy, umożliwiając swobodny przesuw.

Rozwiązywanie problemów z przesuwem i blokadą ramienia

Problemy hydrauliczne

Jednym z najczęstszych problemów, zgłaszanych przez operatorów, jest trudność z przesunięciem ramienia po suwnicy, nawet po naciśnięciu przycisku na konsoli. Może to być spowodowane problemami hydraulicznymi. Problem braku utrzymania ciśnienia w układzie hydraulicznym, skutkujący opadaniem uniesionego osprzętu (przedniego i tylnego ramienia) oraz stóp podporowych, często wskazuje na problemy z rozdzielaczem lub zaworami blokującymi. W takiej sytuacji należy sprawdzić ewentualne przecieki pod maszyną, ponieważ nawet niewielki wyciek może wpływać na działanie układu.

W przypadku problemów, takich jak opóźniona reakcja siłownika (np. ramię stoi przez 2 sekundy, a potem rusza, zwłaszcza pod obciążeniem), może to wskazywać na problem z konkretnym siłownikiem. Również sytuacje, gdy łyżka podczas zamykania staje lub bujnie się do tyłu, mimo ciągnięcia dźwigni, wymagają diagnostyki. Nieprawidłowe działanie dwóch funkcji jednocześnie przy niskich obrotach (np. 1300 obr/min) także świadczy o problemach w układzie hydraulicznym. W takich przypadkach należy sprawdzić zawór AVR, a nawet rozważyć wymianę oleju hydraulicznego i filtrów.

Powietrze w układzie hydraulicznym może również powodować problemy, sprawiając, że hydraulika "robi się gumowa", szczególnie przy wysokich temperaturach pracy.

Problemy elektryczne

Często problemy z przesuwem ramienia mają podłoże elektryczne. Przycisk na konsoli może nie działać, ponieważ nie ma napięcia na elektrozaworach odpowiedzialnych za sterowanie hydroklapami. Należy sprawdzić, czy do elektrozaworów dociera odpowiednie napięcie (zazwyczaj 12-13V) i czy cewka ma zamknięty obwód.

Zdarza się, że instalacja elektryczna jest "grzebana" lub uszkodzona, co prowadzi do braku napięcia na przełączniku hydroklap. Podanie napięcia "na krótko" na elektrozawór może tymczasowo aktywować funkcję, ale wskazuje na konieczność gruntownej diagnostyki całej instalacji, w tym przekaźników i kostek łączących, zwłaszcza jeśli występują przypalone piny.

Brak śruby mocującej elektromagnes do rozdzielacza to rzadszy, lecz możliwy problem, który również może wpływać na sterowanie hydrauliką.

Problemy mechaniczne i eksploatacyjne

Niska temperatura otoczenia może utrudniać przesuw ramienia. Zdarza się, że maszyna stojąca na mrozie ma zablokowane lub ciężko przesuwające się ramię, a próba przesunięcia powoduje wyciek oleju z zacisków.

Nieprawidłowe operowanie maszyną również może być przyczyną blokowania. Wielu operatorów z wieloletnim stażem doświadcza problemów z przesuwaniem, ponieważ mechanizm jest tak zaprojektowany, że jeśli ramię jest źle podciągane, może się zaklinować. Wymaga to dobrego wyczucia i doświadczenia.

Zużycie elementów mechanicznych, takich jak wytarta dławica w siłowniku, może prowadzić do nieprawidłowego działania funkcji, np. nieprawidłowego zamykania łyżki.

Wymiana hydroklap nie wymaga demontażu całego ramienia. Wystarczy odkręcić dużą nakrętkę, aby zdjąć talerzyk i uzyskać dostęp do pozostałych elementów.

Sterowanie osprzętem i konserwacja

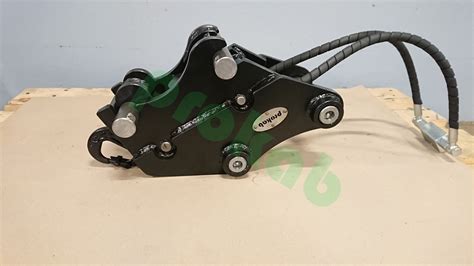

Szybkozłącze hydrauliczne w koparce JCB służy do szybkiego podłączenia i odłączenia narzędzi oraz osprzętu hydraulicznego do koparki bez konieczności korzystania z żadnych dodatkowych narzędzi. Element ten składa się z dwóch głównych części: płyty montażowej instalowanej na ramieniu koparki oraz części montowanej na narzędziu lub osprzęcie hydraulicznym. Operowanie szybkozłączem hydraulicznym odbywa się za pomocą przycisków lub dźwigni znajdujących się w kabinie operatora. Operator może szybko i łatwo podłączyć narzędzie hydrauliczne bez wychodzenia z kabiny, co zwiększa wydajność pracy i wszechstronność maszyny.

Należy unikać przeciążeń, które mogłyby uszkodzić sworzeń, a także utrzymywać czystość konstrukcji, ponieważ zabrudzenia i zanieczyszczenia mogą negatywnie wpłynąć na pracę sworznia i doprowadzić do jego awarii.
