Instrukcja podłączenia rozrzutnika do ciągnika Ursus C-330

Wprowadzenie

Ciągnik Ursus C-330 jest przeznaczony głównie do prac w rolnictwie i odznacza się nowoczesną, estetyczną sylwetką. Zapewnia dużą sprawność do każdych warunków pracy i ekonomiczne wykorzystanie silnika, co czyni go idealnym narzędziem do prac międzyrzędowych.

Ciągniki są dostarczane z wyposażeniem według życzenia zamawiającego. Szczegółowe dane techniczne znajdują się w dziale „Charakterystyka techniczna”. Regularna konserwacja i przestrzeganie zaleceń zawartych w instrukcji zapewnią niezawodność i przedłużą okresy między naprawczymi maszyny.

Przygotowanie ciągnika do pracy

Przed rozpoczęciem eksploatacji ciągnika Ursus C-330 należy wykonać szereg czynności przygotowawczych:

• Sprawdzić, czy ciągnik nie ma uszkodzeń zewnętrznych.
• Zweryfikować stan regulatora napięcia (czy jest zaplombowany).
• Wyczyścić elementy zanieczyszczone podczas transportu, np. za pomocą nafty Antykor, a następnie wytrzeć do sucha.
• W razie potrzeby zmyć zabrudzenia ksylolem.
• Sprawdzić i ustawić prawidłowo światła.
• Zapoznać się ze sposobami sprawdzania ilości oleju w poszczególnych układach.
• Dokręcić nakrętki mocujące koła.
• Sprawdzić ciśnienie w ogumieniu.
• Skontrolować stan akumulatorów.
• Nasmarować wszystkie punkty smarowania stałym smarem.
• Przeprowadzić jazdę próbną, osłuchując silnik i sprawdzając prawidłowość pracy wszystkich mechanizmów.
• Potwierdzić odbiór ciągnika podpisem w książce gwarancyjnej.

Wszystkie czynności przed uruchomieniem silnika powinny być wykonane bardzo starannie.

Docieranie silnika

Silnik S-312C został wstępnie dotarty w wytwórni. Pełne docieranie odbywa się w czasie pierwszych 50 motogodzin pracy i polega na stopniowym zwiększaniu obciążenia silnika.

• Pierwsze 30 motogodzin pracy: obciążać ciągnik do 1/2 mocy znamionowej (np. przy pracy z przyczepą o masie ok. 1,5 tony).
• Kolejne 20 motogodzin pracy: obciążać ciągnik do 3/4 mocy znamionowej (np. przy pracy z przyczepą o masie ok. 2,5 tony).

Podczas docierania nie należy korzystać z hamulców niezależnych ani mechanizmu różnicowego. Przystawka pasowa powinna być włączona, a dźwignie mechanizmów zewnętrznych zawsze w położeniu „swobodne”.

Po 50 motogodzinach pracy należy sprawdzić i dokręcić wszystkie połączenia śrubowe oraz wymyć filtr oleju silnikowego i regulatory obrotów.

Obsługa techniczna

Mechanizmy ciągnika wymagają okresowego sprawdzania, regulacji i smarowania. Czynności te są wykonywane podczas przeglądów technicznych, co zapobiega awariom i obniża koszty napraw.

Harmonogram obsługi technicznej

Częstotliwość wykonywania poszczególnych czynności obsługowych przedstawiono w tabeli:

Zasady ogólne dotyczące obsługi

• Stosować oleje zgodnie z tablicami w instrukcji smarowania.
• Akumulatory muszą być zawsze naładowane do pełnej pojemności.
• Nie obciążać silnika, dopóki nie nagrzeje się dostatecznie.
• Przed rozpoczęciem pracy zimą poczekać, aż olej w skrzyni przekładniowej nieco się ogrzeje i stanie się rzadszy.
• W okresie zimowym stosować płyn niezamarzający (rozprowadzany przez CPN).
• Układ chłodzenia należy okresowo czyścić z kamienia kotłowego i przemywać.
• Podczas pracy w warunkach zapylenia chronić silnik przed kurzem i pyłem stosując odpowiednią zasłonę.
• W celu uniknięcia zamarznięcia wody w układzie chłodzenia, należy stosować zasadę „pełnego zbiornika”.
• W przypadku problemów z uruchomieniem silnika zimą, gdy akumulatory są naładowane, a rozrusznik pracuje prawidłowo, można zastosować mieszankę niezamarzającą.
• Unikać stosowania otwartego ognia do ogrzewania silnika, ponieważ może to spowodować pożar.

Podłączanie narzędzi i maszyn

Ciągnik Ursus C-330 umożliwia podłączenie szerokiej gamy narzędzi i maszyn rolniczych.

Podłączanie rozrzutnika obornika

Podłączenie rozrzutnika obornika do ciągnika Ursus C-330 wymaga przestrzegania kilku kluczowych kroków:

1. Zaczep: Upewnij się, że używasz odpowiedniego zaczepu. Dostępne są zaczepy wahliwe, zaczepy do przyczep jednoosiowych oraz belki zaczepowe zgodne z normami Zetor i DIN.
2. Podnośnik hydrauliczny: W przypadku narzędzi montowanych na układzie trzypunktowym, należy użyć dźwigni dolnych (lewej i prawej) oraz łącznika centralnego.

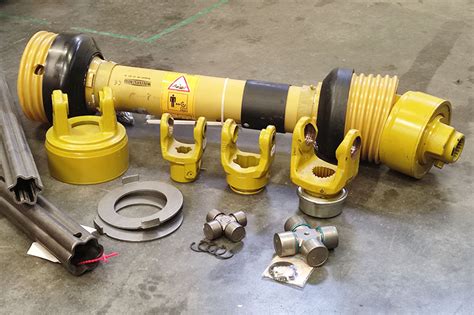

3. Wał odbioru mocy (WOM): Do napędu rozrzutnika często wykorzystuje się wał odbioru mocy. Przed podłączeniem wału napędowego maszyny do WOM ciągnika, należy wyłączyć sprzęgło do drugiego oporu. Po podłączeniu, wał WOM należy włączyć z powrotem, uruchamiając sprzęgło bardzo powoli, aby uniknąć poślizgu lub zerwania pasa.
4. Przystawka pasowa: W niektórych przypadkach może być konieczne zamocowanie przystawki pasowej. Należy ją zamocować zgodnie z instrukcją, dbając o uniknięcie nadmiernego poślizgu podczas pracy.

Podłączanie innych narzędzi

Podczas podłączania innych narzędzi, takich jak prasy czy przyczepy, należy zwrócić uwagę na:

• Hamulce przyczepy: W przypadku przyczep z hamulcami pneumatycznymi, należy je podłączyć do instalacji pneumatycznej ciągnika.
• Mocowanie narzędzi: Narzędzia montowane na układzie trzypunktowym powinny być dokładnie zamocowane za pomocą sworzni.
• Belka zaczepowa: W przypadku narzędzi wymagających belki zaczepowej, należy upewnić się, że jest ona odpowiednio dobrana i zamocowana.

Bezpieczeństwo podczas pracy

Podczas eksploatacji ciągnika Ursus C-330 i podłączonych do niego maszyn, należy bezwzględnie przestrzegać zasad bezpieczeństwa:

• Zawsze należy prowadzić ciągnik z należytą ostrożnością.
• Przed rozpoczęciem pracy należy sprawdzić stan techniczny ciągnika i narzędzi.
• Niedopuszczalne jest jazda z nieprawidłowo zamocowanym narzędziem lub belką zaczepu.
• Należy zwracać uwagę na otoczenie i unikać pracy w pobliżu osób postronnych.
• Należy zapewnić pełne bezpieczeństwo ruchu w danych warunkach terenowych.
• Hamulce przyczepy powinny działać jednocześnie z hamulcami ciągnika.
• Podczas prac naprawczych i regulacji mechanizmów ciągnika lub narzędzi, silnik powinien być wyłączony.
• W warunkach pochyłego terenu należy usztywnić tylne koła ciągnika za pomocą łańcuchów bocznych.
• Należy unikać nagłych skrętów i gwałtownych manewrów, zwłaszcza podczas pracy z obciążonym ciągnikiem.
• Podczas jazdy na wprost należy zawsze zablokować pedały hamulców za pomocą zapadki.
• Nie należy przekraczać dopuszczalnej prędkości obrotowej silnika (2450 obr/min).
• Podczas zjazdów z górki należy włączyć bieg i sprzęgło.
• Przed uruchomieniem silnika należy sprawdzić, czy dźwignia zmiany biegów jest na luzie.
• Po uruchomieniu silnika należy odczekać chwilę, aż lampki kontrolne zgasną.

Konserwacja i regulacje

Regularna konserwacja i precyzyjne regulacje są kluczowe dla zapewnienia długiej żywotności i optymalnej pracy ciągnika Ursus C-330.

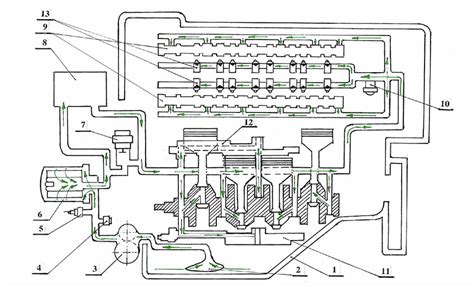

Układ smarowania

Należy regularnie sprawdzać poziom oleju w silniku i wymieniać olej zgodnie z harmonogramem obsługi technicznej. Filtr oleju pełnego przepływu PP-8.4 wymaga regularnego czyszczenia i wymiany wkładu.

Układ zasilania paliwem

Układ zasilania paliwem musi być utrzymywany w idealnej czystości. Należy regularnie czyścić filtry paliwa i odpowietrzać układ, zwłaszcza po wymianie elementów lub podczas uzupełniania paliwa.

Układ chłodzenia

Należy dbać o czystość układu chłodzenia i stosować odpowiednią ciecz chłodzącą, zapobiegającą zamarzaniu i korozji. W przypadku stosowania płynu Borygo, należy pamiętać o jego szkodliwości dla zdrowia i zachować ostrożność podczas obsługi.

Regulacja zaworów

Luzy zaworowe należy sprawdzać i regulować co 400 motogodzin pracy. Prawidłowe ustawienie luzów zaworowych jest kluczowe dla prawidłowej pracy silnika.

Układ hydrauliczny

Należy regularnie sprawdzać poziom oleju w układzie hydraulicznym i wymieniać go zgodnie z zaleceniami producenta. Należy również dbać o czystość elementów układu.

Hamulce

Regulacja hamulców polega na dostosowaniu długości cięgieł, tak aby koła hamowały jednocześnie. Należy również kontrolować stan tarcz i bębnów hamulcowych.

Układ kierowniczy

Regularnie należy sprawdzać i regulować luzy w mechanizmie kierowniczym oraz zbieżność kół przednich. Prawidłowe ustawienie układu kierowniczego zapewnia stabilność jazdy.
