Jeśli silnik jest sercem maszyny, to podwozie gąsienicowe jest jej nogami i kręgosłupem. To jeden z najciężej pracujących i najdroższych w utrzymaniu systemów w każdej koparce czy spycharce. Zrozumienie, z jakich elementów się składa i jak ze sobą współpracują, jest absolutną podstawą do prawidłowej diagnostyki, serwisu i unikania kosztownych awarii. W tym poradniku przedstawimy, jak prawidłowo rozkuć, a następnie połączyć ogniwa łańcucha w koparce, koncentrując się na bezpieczeństwie i efektywności.

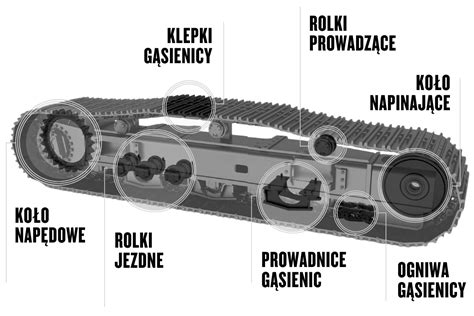

Anatomia podwozia gąsienicowego: Kluczowe komponenty
Zanim przejdziemy do praktycznych instrukcji, warto przypomnieć sobie podstawowe elementy podwozia gąsienicowego. Znajomość ich funkcji ułatwi diagnozowanie potencjalnych problemów i zapewni prawidłowe działanie całego systemu.

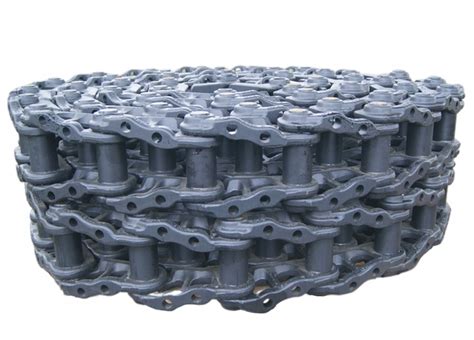

Łańcuchy (Track Chains)
Łańcuchy to szkielet całej gąsienicy. Składają się z szeregu połączonych ze sobą stalowych ogniw. Każde połączenie składa się ze sworznia i tulei. Łańcuchy przenoszą siłę napędową z koła napędowego na podłoże i tworzą bieżnię dla rolek jezdnych.
Koło napędowe (Sprocket)
To zębate koło, zazwyczaj umieszczone z tyłu ramy podwozia, które jest bezpośrednio połączone z reduktorem jazdy (zwolnicą). Jego zadaniem jest zazębianie się z tulejami łańcucha i wprawianie całej gąsienicy w ruch.
Koło napinające (Idler)
Duże, gładkie koło znajdujące się z przodu ramy podwozia. Pełni dwie kluczowe funkcje: prowadzi łańcuch gąsienicy oraz, poprzez mechanizm napinający, utrzymuje jej prawidłowy naciąg.
Rolki jezdne (Track Rollers)
To zestaw mniejszych kół umieszczonych na dole ramy, po których toczy się łańcuch. Ich zadaniem jest przenoszenie całego ciężaru maszyny na gąsienicę. Występują w dwóch typach: jednostronne (single flange) i dwustronne (double flange).
Rolki podtrzymujące (Carrier Rollers)
Mniejsze koła zamontowane na górze ramy podwozia. Nie występują one we wszystkich maszynach, zwłaszcza w minikoparkach.
Płyty gąsienic (Track Shoes)
To stalowe płyty przykręcane do ogniw łańcucha. Stanowią bezpośrednią powierzchnię styku z podłożem i odpowiadają za przyczepność (trakcję). Występują w różnych wersjach, np. płyty do ekstremalnych zastosowań (ES), płyty błotne czy z obciętymi narożnikami, dostosowane do specyficznych warunków pracy.
Należy pamiętać, że wszystkie elementy podwozia gąsienicowego zużywają się jako system. Zużyte koło napędowe błyskawicznie zniszczy nowy łańcuch, a zużyte rolki spowodują nierównomierne zużycie reszty komponentów.
Typy łańcuchów gąsienicowych w koparkach
W koparkach stosuje się różne typy łańcuchów, które różnią się konstrukcją i sposobem smarowania, wpływając na ich trwałość i odporność na zużycie.
- Łańcuchy smarowane (typu "sealed and lubricated" lub "greased") są obecnie standardem w prawie wszystkich koparkach. Wyposażone są w system uszczelniający, który zatrzymuje smar między sworzniami i tulejami. Olej obecny między sworzniami i tulejami tworzy stałą warstwę, znacznie zmniejszając zużycie wewnętrzne i wydłużając żywotność łańcucha.
- Łańcuchy suche są stosowane w specyficznych zastosowaniach. Oferują większą odporność na obciążenia skrętne, jednak wewnętrzne zużycie sworzni i tulei może stać się główną przyczyną nadzwyczajnych prac konserwacyjnych, ze względu na brak smarowania wewnątrz ogniw.
Narzędzia do rozkuwania i łączenia łańcucha
Prawidłowe rozkuwanie i łączenie łańcuchów w koparkach, zwłaszcza tych dużych i ciężkich, wymaga użycia profesjonalnych narzędzi. Są to zazwyczaj hydrauliczne prasy ze specjalistycznym oprzyrządowaniem, zaprojektowane do pracy z dużymi sworzniami i tulejami. W przypadku mniejszych łańcuchów, np. rowerowych, wystarczą prostsze narzędzia typu wyciskacz lub rozkuwacz. Dla łańcuchów koparkowych, próby rozkucia czy połączenia bez odpowiedniego sprzętu mogą być niebezpieczne i skutkować uszkodzeniem komponentów lub niemożnością poprawnego montażu.
Jak rozkuć łańcuch gąsienicowy (rozpinanie ogniw)
Proces rozkuwania ogniw łańcucha wymaga precyzji, aby nie uszkodzić sworznia i umożliwić jego ponowne wykorzystanie.
- Wybór ogniwa: Wybierz ogniwo w łańcuchu, które ma zostać rozkute.
- Pozycjonowanie w imadle: Połóż łańcuch na szczękach solidnego imadła w taki sposób, aby sworznie ogniwa znajdowały się dokładnie w szczelinie między szczękami.
- Wybijanie sworznia: Przyłóż wybijak do sworznia i za pomocą młotka zacznij go wbijać. Upewnij się, że wybijak jest centralnie oparty na sworzniu, a nie na płytce ogniwa. W początkowej fazie sworzeń będzie stawiał większy opór, dopóki zagłowienie nie przejdzie przez pierwszą płytkę. Kiedy natrafisz na kolejny opór, sprawdź, czy ogniwo wewnętrzne wysunie się z widełek ogniwa zewnętrznego. Jeśli nie, z wyczuciem nadal wbijaj sworzeń. Całkowite wybicie sworznia z ogniwa zewnętrznego spowoduje, że nie będzie możliwe ponowne użycie tego sworznia. Prawidłowo rozkuty łańcuch powinien mieć sworzeń częściowo wybity, umożliwiając rozłączenie ogniw bez jego całkowitego usunięcia.
- Skracanie łańcucha o parzystą liczbę ogniw: Jeśli chcesz skrócić łańcuch np. o dwa ogniwa, postępuj w identyczny sposób, rozkuwając ogniwo oddalone o dwa od pierwszego. Jest to metoda stosowana dla każdej parzystej liczby ogniw. Po skróceniu, łańcuch z jednej strony musi mieć ogniwo zewnętrzne z wystającym sworzniem, a z drugiej ogniwo wewnętrzne.
- Skracanie łańcucha o nieparzystą liczbę ogniw: Skrócenie łańcucha o nieparzystą ilość ogniw (np. o jedno) wymaga usunięcia dwóch ogniw w sposób opisany powyżej, a następnie zamontowania specjalnego ogniwa złącznego wygiętego, które zamyka obwód.
Jak połączyć łańcuch gąsienicowy (zakuwanie ogniw)
Proces łączenia ogniw wymaga staranności, aby zapewnić trwałość i bezpieczeństwo połączenia.
- Przygotowanie łańcucha: Odwróć łańcuch tak, aby wystający sworzeń znajdował się u góry. Połóż go na równej, metalowej powierzchni, która zapewni stabilne podparcie.
- Łączenie ogniw: Włóż koniec łańcucha zakończony ogniwem wewnętrznym w ogniwo zewnętrzne na drugim końcu, tak aby lekko wystający do środka ogniwa sworzeń wszedł w otwór tulejki. Pod ogniwo należy podłożyć jedną lub dwie podkładki, w zależności od wielkości łańcucha, aby zapewnić odpowiednią przestrzeń i ułatwić wbijanie sworznia.
- Wbijanie sworznia - pierwsza faza: Za pomocą młotka wbijaj sworzeń aż do momentu, kiedy zrówna się z dolną płytką zewnętrzną.
- Odwracanie łańcucha: Ostrożnie odwróć łańcuch, aby móc kontynuować proces z drugiej strony.
- Wbijanie sworznia - druga faza: Wbij lekko płytkę zewnętrzną tak, aby sworzeń wystawał ponad nią na wysokość taką, jak w ogniwach sąsiednich. Upewnij się, że sworzeń jest równomiernie osadzony i stabilnie łączy ogniwa.
Prowadnice gąsienic a stabilność łańcucha
Prowadnice gąsienic to kluczowe elementy, które pomagają utrzymać łańcuchy na rolkach. Jeśli łańcuch nie łączy się prawidłowo z rolkami gąsienic w różnych warunkach pracy, może spaść podczas manewrów lub podczas napotykania dużych obiektów na ziemi. Generuje to duże obciążenia elementów łańcucha, z ryzykiem suchych połączeń (w smarowanych łańcuchach), a nawet uszkodzeń strukturalnych i pęknięć. Dlatego konieczne jest postępowanie zgodnie z instrukcjami producenta w celu ustalenia, które prowadnice są najlepsze dla danego zastosowania.
Codzienna inspekcja i konserwacja podwozia gąsienicowego
Dobrą praktyką jest wizualna kontrola podwozia każdego ranka lub podczas zmiany pracy. Sprawdź luźne lub brakujące śruby, wycieki oleju, anomalne zużycie, luźne lub wygięte prowadnice, zakleszczone materiały itp. Wystarczy kilka minut, aby znaleźć i eliminować wszelkie problemy, wydłużając żywotność podwozia i znacznie zmniejszając potrzebę bardziej znaczących prac konserwacyjnych. W celu zoptymalizowania zarządzania zużyciem podwozia, zasadnicze znaczenie ma pomiar części podlegających zużyciu, w czym pomagają specjalistyczne aplikacje, takie jak ITR Weartek+, które prognozują resztkowy okres użytkowania i pomagają wybrać optymalną strategię minimalizacji godzinowego kosztu podwozia.
OC - Obsługa codzienna koparki
Znaczenie prawidłowego smarowania łańcucha i podwozia
Połowa uszkodzeń elementów maszyn budowlanych jest spowodowana niewłaściwym smarowaniem. Układy automatycznego smarowania, montowane w niektórych maszynach roboczych, to bardzo ważny element, wpływający na wydłużenie żywotności podzespołów, które muszą być smarowane.
Człony wykonawcze maszyn, takie jak ramiona i wysięgniki koparek, tuleje, sworznie oraz łańcuchy, są smarowane na zasadzie: nowy smar usuwa zużyty, który z kolei wydostaje się na zewnątrz połączenia. Ponadto, maszyny pracują w różnorodnych warunkach, urabiając materiały o odmiennych właściwościach mechanicznych czy chemicznych. Niektóre podzespoły pracują w wodzie, inne na budowach, a jeszcze inne obsługują składy węgla, nawozów czy soli. Wobec tego do smarowania niezbędne jest zastosowanie odpowiednich środków smarnych, które będą zabezpieczały przed szkodliwym działaniem takich czynników, jak woda słodka czy morska, pył oraz sól.
Najczęściej stosowanymi środkami są smary o klasie konsystencji NLGI 2, które mogą pracować w bardzo szerokim zakresie temperatur, od -50ºC do nawet +250ºC. Ważne jest, aby pamiętać, że mogą istnieć punkty smarne nieobsługiwane przez system automatycznego smarowania, które należy smarować ręcznie (np. przeguby uniwersalne).
