Wstęp: Dlaczego warto zbudować własny ładowacz?
Zbudowanie ładowacza tylnego na ciągnik to zadanie, które wymaga staranności i odpowiedniego planowania. Jest to kluczowe dla zapewnienia trwałości i funkcjonalności urządzenia. W niniejszym artykule przedstawimy proste kroki i wskazówki dotyczące budowy ładowacza, które pomogą w stworzeniu solidnej konstrukcji. Omówimy także najważniejsze aspekty montażu, bezpieczeństwa oraz dostosowywania ładowacza do różnych modeli ciągników.
Ładowacze wykonane we własnym zakresie mogą być niezwykle pomocne, nawet jeśli w gospodarstwie posiada się już komercyjne tury czy ładowarki teleskopowe. Użytkownicy często doceniają proste rozwiązania, które okazują się najlepsze, np. do zwożenia bel z pobliskiego pola do stodoły. Co więcej, ładowacz na tylny TUZ jest szczególnie efektywny w trudnych warunkach, takich jak podmokłe łąki, gdzie ciągnik z jedną belką na przodzie może tracić przyczepność, a przód wpada od razu. Wówczas tylne mocowanie zapewnia lepsze rozłożenie ciężaru i poprawia trakcję.
Etap I: Planowanie i projektowanie ładowacza
Planowanie budowy ładowacza na tył ciągnika to kluczowy krok, który zapewnia, że konstrukcja będzie funkcjonalna i dostosowana do potrzeb użytkownika. Kluczowe jest określenie wymiarów oraz wyboru materiałów, które zapewnią trwałość i efektywność urządzenia. Właściwe wymiary będą zależały od modelu ciągnika oraz indywidualnych potrzeb użytkownika.
Definiowanie potrzeb i zastosowań
Zrozumienie, jakie zadania ma wykonywać ładowacz, pozwala na dostosowanie jego konstrukcji do konkretnych wymagań. Każdy użytkownik może mieć różne wymagania dotyczące zastosowania ładowacza, co powinno być brane pod uwagę już na etapie planowania. Na przykład, jeśli ładowacz ma być używany do transportu ciężkich bel sianokiszonki, jego konstrukcja musi być odpowiednio wzmocniona i stabilna. Różne zastosowania ładowacza mogą wpływać na jego wymiary, kształt oraz mechanizmy podnoszenia. Przykładowo, chęć ładowania trzech rzędów bel na przyczepę 12-tonową wymaga odpowiednio długich wideł i mocnej konstrukcji.
Dobór wymiarów do ciągnika i bel
Wybór wymiarów ładowacza powinien być oparty na specyfikacjach konkretnego modelu ciągnika. Każdy ciągnik ma swoje unikalne parametry, które wpływają na to, jak duży i jak ciężki może być ładowacz. Na przykład, dla ciągnika T-190 SKORPION, belka ładowacza powinna mieć długość 650 mm, a ramiona belki 300 mm i 900 mm. Dla bel o wymiarach 120x120 cm, optymalna długość wideł może wynosić około 130 cm, a rozstaw 85-50 cm. Ładowacz własnej konstrukcji może podnosić na wysokość do 3,5 metra i transportować dwie bele jednocześnie, co znacząco zwiększa wydajność pracy.
Etap II: Wybór materiałów konstrukcyjnych
Wybór odpowiednich materiałów do budowy ładowacza jest kluczowy dla jego trwałości i funkcjonalności. Wykorzystanie wysokiej jakości stali, takich jak profile stalowe o odpowiednich wymiarach, zapewnia, że konstrukcja będzie odporna na obciążenia i zużycie. Materiały powinny być wybrane na podstawie przewidywanych obciążeń oraz rodzaju pracy, jaką ładowacz będzie wykonywał.
Profile stalowe i wzmocnienia
Wybór odpowiednich profilów stalowych jest kluczowy dla budowy ładowacza, ponieważ wpływa na jego wytrzymałość i funkcjonalność. Najczęściej stosowane profile to te o wymiarach 100x100 mm dla belki głównej oraz 100x50 mm dla ramion. Te profile charakteryzują się odpowiednią sztywnością i nośnością, co czyni je idealnymi do konstrukcji ładowaczy. Innym popularnym wyborem są profile C, które są wykorzystywane w miejscach narażonych na większe obciążenia. Dzięki swojej konstrukcji profile C oferują doskonałą odporność na skręcanie i wyginanie. W przypadku ładowaczy, ważne jest, aby profile były odpowiednio dobrane do przewidywanych obciążeń, co zapewni długotrwałe użytkowanie i bezpieczeństwo. Zależnie od mokrości i wagi bel, ramiona ładowacza mogą wymagać wzmocnienia, aby zapobiec gięciu i pękaniu. Użytkownicy często doświadczają pękania ramion lub gięcia belek, co wskazuje na potrzebę solidniejszego materiału lub dodatkowych wzmocnień, zwłaszcza jeśli zamierza się wozić mokre bele.
Elementy robocze do bel ofoliowanych
Do pracy z belami słomy, siana czy kiszonki niezbędne są chwytaki lub widły. Należy pamiętać, że chwytaki zębowe nie nadają się do bel ofoliowanych, ponieważ mogą uszkodzić delikatną folię, co prowadzi do psucia się paszy. Elementy chwytające do bel ofoliowanych powinny być wykonane z odpowiednio powyginanych, gładkich rur, które pozwalają na delikatne obchodzenie się z wrażliwym na uszkodzenia ładunkiem. Interesującym rozwiązaniem DIY, inspirowanym rozwiązaniami komercyjnymi, jest zastosowanie nakładek rurowych na zęby wideł, co przekształca je w chwytak odpowiedni także do bel ofoliowanych. Taki element roboczy, nazywany "kłem" do bel, można zrobić np. z osi od wozu, natomiast rama może pochodzić od polskiej kosiarki "osa" - to przykład kreatywnego ponownego wykorzystania materiałów.

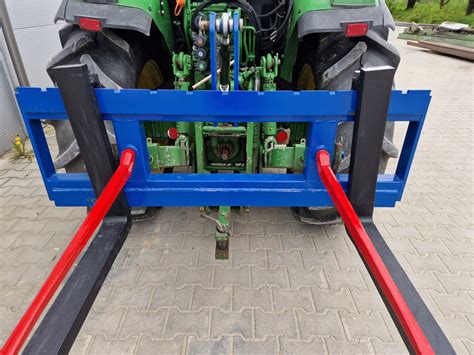

Ładowacz do bel sianokiszonki, siana, słomy.
Etap III: Montaż ładowacza
Aby zmontować ładowacz na tył ciągnika, należy najpierw przygotować ramę. Rozpocznij od połączenia profili stalowych, które będą stanowić belkę główną i ramiona. Użyj bolców zabezpieczających do mocowania, co pozwoli na szybki i efektywny montaż bez konieczności użycia śrub.
Mechanizm podnoszenia
Montaż mechanizmu podnoszenia jest kluczowym krokiem w budowie ładowacza. Istnieją różne typy mechanizmów podnoszenia, takie jak hydrauliczne lub ręczne, które można zastosować w zależności od preferencji użytkownika i możliwości ciągnika. Jeśli decydujesz się na siłownik hydrauliczny, upewnij się, że jest on odpowiednio dobrany do przewidywanych obciążeń. W przypadku ręcznego mechanizmu podnoszenia, zwróć uwagę na jego konstrukcję i sposób działania. Upewnij się, że wszystkie elementy są dobrze osadzone i łatwe w obsłudze. Warto mieć świadomość, że przy masztach własnej konstrukcji, zwłaszcza tych prostszych, może zaistnieć konieczność przełączania zaworu pod siedzeniem ciągnika, co wymaga przyzwyczajenia, ale jest często akceptowalnym kompromisem.
Testowanie konstrukcji
Kiedy rama i element roboczy są już zamontowane, przystąp do testowania konstrukcji. Upewnij się, że element roboczy porusza się swobodnie i nie ma żadnych oporów. W razie potrzeby dokonaj drobnych poprawek, aby zapewnić płynność działania. Po zakończeniu montażu mechanizmu podnoszenia, przetestuj jego funkcjonalność, aby upewnić się, że działa płynnie i efektywnie. Przeprowadzenie próbnego podnoszenia ciężarów, np. pojedynczych bel, pozwala na wykrycie ewentualnych usterek i zapewnia bezpieczeństwo podczas późniejszej pracy.
Bezpieczeństwo i konserwacja
Zasady bezpieczeństwa podczas pracy i montażu
Podczas montażu ładowacza na tył ciągnika niezwykle ważne jest przestrzeganie zasad bezpieczeństwa. Przede wszystkim, należy zawsze nosić odpowiednie środki ochrony osobistej, takie jak kaski, rękawice i okulary ochronne. Używanie obuwia ochronnego z twardą podeszwą również jest kluczowe, aby zapobiec urazom. Ważne jest, aby miejsce pracy było dobrze oświetlone i uporządkowane, co zminimalizuje ryzyko potknięć i wypadków. Również warto zwrócić uwagę na stabilność konstrukcji podczas pracy. Upewnij się, że wszystkie elementy są odpowiednio podparte i zabezpieczone przed przewróceniem. Podczas korzystania z podnośników lub innych urządzeń do podnoszenia, zawsze stosuj się do instrukcji producenta.
Typowe błędy do uniknięcia
Podczas budowy ładowacza, istnieje wiele typowych błędów, które można łatwo uniknąć. Najczęstszym z nich jest niewłaściwe dobranie wymiarów, co może prowadzić do problemów z montażem i funkcjonowaniem ładowacza. Zawsze upewnij się, że wymiary są dokładnie zmierzone i dostosowane do specyfikacji ciągnika. Innym błędem jest użycie nieodpowiednich materiałów, co może wpłynąć na trwałość konstrukcji. W przypadku transportu ciężkich lub mokrych bel, słabsze materiały mogą ulec odkształceniu lub pęknięciu. Kolejnym powszechnym błędem jest brak testowania konstrukcji przed jej faktycznym użyciem. Przeprowadzenie próbnego podnoszenia ciężarów jest niezbędne do wykrycia ewentualnych usterek i zapewnienia bezpieczeństwa podczas pracy.
Długotrwała konserwacja i utrzymanie
Aby zapewnić długotrwałe użytkowanie ładowacza na tył ciągnika, kluczowe jest regularne przeprowadzanie konserwacji. Warto wprowadzić harmonogram przeglądów, który obejmuje kontrolę wszystkich ruchomych części, w tym mechanizmu podnoszenia oraz połączeń. Regularne smarowanie i wymiana zużytych elementów mogą znacząco wydłużyć żywotność konstrukcji. Chociaż to rozwiązanie jest zazwyczaj stosowane w sprzęcie komercyjnym, w celu optymalizacji pracy i uniknięcia przeciążeń, w przyszłości można rozważyć inwestycję w nowoczesne technologie, takie jak czujniki obciążenia. Dzięki temu użytkownicy mogą dostosowywać sposób pracy i unikać nadmiernych obciążeń, co z kolei przekłada się na mniejsze zużycie materiałów i dłuższą żywotność sprzętu.
