Usuwanie zapieczonych sworzni i kompleksowa regeneracja połączeń w maszynach budowlanych

W przypadku naprawy koparek, minikoparek czy spychaczy, jednym z najczęstszych i najbardziej frustrujących problemów, z jakimi można się spotkać, jest zapieczony sworzeń. Sworznie te, często nie ruszane przez długi czas, potrafią być tak mocno unieruchomione, że ich wybicie wydaje się niemożliwe. Nawet śruby zabezpieczające sworznie bywają zapieczone i nie chcą ustąpić pod wpływem uderzeń dużego młota. Zrozumienie przyczyn tego zjawiska oraz poznanie skutecznych metod ich usuwania i regeneracji połączeń przegubowych jest kluczowe dla prawidłowej eksploatacji i serwisowania maszyn budowlanych.

Dlaczego sworznie się zapiekają i do czego prowadzą luzy?

Praca maszyny budowlanej, polegająca głównie na kopaniu, spychaniu ziemi i jej ładowaniu, opiera się na ramionach, łyżkach, wysuwach i zawieszeniach ramion. Wszystkie te elementy są połączone ze sobą za pomocą sworzni i tulei. Długotrwała eksploatacja, a zwłaszcza zaniedbanie konserwacji, prowadzi do ich zużycia i potencjalnego zapieczenia.

Główne przyczyny zużycia i zapieczenia sworzni:

• Brak smarowania: Jest to przyczyna około 90% awarii. Brak smaru oznacza tarcie metal-o-metal, co prowadzi do szybkiego zużycia i korozji, a w konsekwencji do zapieczenia.
• Zanieczyszczenia: Brudny smar, często wciśnięty z zanieczyszczonej kalamitki, staje się mieszanką piasku i pyłu, która działa jak materiał ścierny.
• Przeciążanie maszyny: Nadmierne obciążenia powodują pękanie i łamanie sworzni oraz wysięgów.
• Zużycie materiału: Duży stopień zużycia materiału, w tym powstawanie owalnych otworów w gniazdach, powoduje klinowanie się sworzni i tulei.
• Nierówne mocowania: Nierówne mocowania przy ramie mogą prowadzić do nierównomiernego obciążenia sworzni i ich pękania.

Konsekwencje luzów w połączeniach przegubowych:

Operatorzy często doświadczają frustrującego uczucia, gdy łyżka reaguje z opóźnieniem, a całe ramię "dzwoni" i stuka przy każdej zmianie kierunku. To jest "luz roboczy" - największy i najbardziej podstępny wróg maszyny budowlanej. Luzy te to nie tylko kwestia komfortu i precyzji, ale choroba, która w postępie geometrycznym niszczy maszynę od środka. Mechanizm ten wygląda następująco:

1. Pojawia się mały luz między sworzniem a tuleją.
2. Ten luz powoduje, że sworzeń zamiast się obracać, zaczyna uderzać w tuleję (ruch udarowy).
3. Uderzenia są przenoszone na tuleję, która zaczyna się poruszać i "wybijać" w swoim gnieździe.
4. Gniazdo (otwór w ramieniu), wykonane z miększej stali niż hartowana tuleja, zaczyna się odkształcać i powiększać, stając się owalne ("jajowate").

W tym momencie wymiana samego sworznia i tulei już nic nie da, ponieważ nowa tuleja będzie luźna w "rozbitym" gnieździe i zostanie zniszczona w ciągu kilku dni. Zbyt zużyty sworzeń powoduje uszkodzenie tulei, a ta z kolei uszkadza jej gniazdo osadzenia. Regeneracja gniazda jest bardzo kosztowna i pracochłonna.

Zaniedbanie tego problemu prowadzi do utrudnień w pracy, ponieważ skumulowane luzy uniemożliwiają precyzyjną pracę. Z czasem luzy mogą pogłębić się na tyle, że dojdzie do oberwania się elementu, np. ramienia, co zagrozi bezpieczeństwu osób pracujących w pobliżu.

Diagnostyka luzów w połączeniach sworzniowych

Zanim zamówisz części, musisz precyzyjnie zlokalizować źródło problemu. Ustaw ramię maszyny w pozycji roboczej. Operator powinien powoli i rytmicznie poruszać ramieniem (np. zamykać i otwierać łyżkę), a obserwator nasłuchuje i patrzy. Celem jest znalezienie, które konkretnie połączenie stuka. Skuteczna metoda diagnostyczna to:

1. Oprzyj łyżkę o ziemię i wygeneruj lekki nacisk w dół.
2. Operator wykonuje bardzo delikatne, minimalne ruchy joystickiem, np. lekko zamykając i otwierając łyżkę.
3. Obserwator w tym czasie przygląda się każdemu połączeniu sworzniowemu (mocowanie łyżki, łącznik, siłownik łyżki).

Gdy już wiesz, które połączenie ma luz (np. między łyżką a ramieniem), musisz stwierdzić, co dokładnie się zużyło:

• Scenariusz 1 (Najlepszy): Zużyty sworzeń i tuleje. Patrząc na połączenie, widzisz, że sworzeń porusza się wewnątrz tulei, ale sama tuleja jest nieruchoma względem gniazda w ramieniu. To idealna sytuacja.
• Scenariusz 2 (Najgorszy): Wybite gniazdo. Patrząc na połączenie, widzisz, że cała tuleja porusza się razem ze sworzniem wewnątrz gniazda w ramieniu lub "uchu" łyżki. Gniazdo jest "rozbite" i owalne.

Skuteczne metody usuwania zapieczonych sworzni

Wyjęcie zapieczonych sworzni może być trudnym zadaniem, jednak istnieje kilka skutecznych metod, które można zastosować. Warto spróbować od najprostszych do bardziej zaawansowanych:

1. Podstawowe techniki

• Siła uderzenia: Spróbuj uderzyć sworzeń ciężkim młotem lub innym narzędziem. Upewnij się jednak, że używasz odpowiedniej techniki i mosiężnego lub miedzianego pobijaka, aby nie uszkodzić hartowanej powierzchni sworznia ani innych części koparki. Nigdy nie uderzaj bezpośrednio stalowym młotem!
• Grzanie i chłodzenie: Możesz spróbować podgrzać gniazdo sworznia za pomocą palnika gazowego (tylko gniazdo, nigdy sworzeń!) do temperatury około 100-150°C, a następnie szybko schłodzić go wodą lub specjalnym środkiem. Gwałtowna zmiana temperatury może spowodować, że metal "puści".
• Środek smarujący/rdzewny: Jeśli sworzeń jest bardzo mocno zapieczony, warto spróbować zastosować specjalny środek do rozpuszczania rdzy lub olej przeciwrdzewny. Nanieś go na zapieczony sworzeń i pozostaw na kilka godzin lub nawet na całą noc.
• Młotek bezwładnościowy: Jest to narzędzie, które pozwala na wygenerowanie silnego, kontrolowanego uderzenia. Jeśli sworzeń ma otwór, w który można wkręcić śrubę, młotek bezwładnościowy może pomóc w jego wyciągnięciu.

2. Zaawansowane metody i narzędzia

• Spalenie sworznia: Jeśli masz doświadczonego spawacza, można spróbować wypalić zapieczone sworznie. Jest to metoda inwazyjna, ale często skuteczna.
• Siłownik przelotowy: Do bardzo mocno zapieczonych sworzni poleca się siłownik przelotowy o nacisku co najmniej 20 ton (np. Lucas lub Enerpac, nie chińskie zamienniki) w połączeniu z prętem gwintowanym ze stali hartowanej o średnicy fi24 lub większej. Taki zestaw jest w stanie wyciągnąć nawet najbardziej problematyczne sworznie.
• Demontaż elementów: Czasami konieczne jest usunięcie innych części, takich jak zbiornik oleju czy nawet kabina, aby uzyskać dostęp do zapieczonego sworznia i odpowiednio go wybić.
• Mechaniczna siła: Można użyć specjalnego narzędzia do wybijania zapieczonych części lub wkrętaka udarowego.

Jeśli żadna z powyższych metod nie przynosi rezultatów lub nie czujesz się pewny, jak samodzielnie wyjąć zapieczony sworzeń, zawsze skonsultuj się z profesjonalistą. Wykwalifikowany mechanik lub serwis koparek będzie miał odpowiednie narzędzia i doświadczenie, aby poradzić sobie z tym problemem.

Kompleksowa wymiana sworzni i tulei

Prawidłowa wymiana sworzni i tulei to proces wymagający precyzji i odpowiednich narzędzi. Jeśli diagnostyka wykazała Scenariusz 1 (zużyte tylko sworznie i tuleje), możesz przystąpić do wymiany.

1. Przygotowanie maszyny i miejsca pracy

1. Dokładne mycie: Rozpocznij od dokładnego umycia maszyny w celu usunięcia błota i resztek smaru, co znacznie ułatwi dalszą pracę.
2. Stabilizacja: Ustaw maszynę na twardym podłożu, opuść podpory, aby nie stała na oponach, i dodatkowo zabezpiecz ją, podkładając pod ramę stojaki lub drewniane kloce.
3. Rozłożenie ramienia: Rozłóż tylne ramię w maksymalnym rozwarciu, najlepiej wyposażając maszynę w najszerszą łyżkę, aby zdjęte ramię było stabilne.

2. Demontaż i usuwanie starych elementów

1. Demontaż siłowników: Wybij sworzeń mocujący siłownik podnoszenia ramienia i cofnij tłoczysko całkowicie do tyłu.
2. Odprowadzenie oleju: Bezpośrednio pod tylnym rozdzielaczem ustaw płaskie pojemniki na olej, który wycieknie z odkręcanych przewodów hydraulicznych. Olej ten jest zanieczyszczony i nie nadaje się do ponownego użycia.
3. Usunięcie przewodów: Po odkręceniu węży hydraulicznych przeciągnij je przez "konika", połóż na ramieniu i zabezpiecz, aby nie przeszkadzały.
4. Zdjęcie ramienia: Zaczep tylne ramię do suwnicy (zawiesia muszą mieć atest), wybij sworznie łączące ramię z "konikiem" i odsuń całe ramię koparko-ładowarki na bok, zabezpieczając je przed wywróceniem.
5. Demontaż swingów: Wyjmij śruby zabezpieczające sworznie siłowników swingów i wybij je. Następnie zdemontuj płytę mocującą te siłowniki, odkręć przewody hydrauliczne zasilające i wyjmij swingi.
6. Usunięcie "konika": Podwieś "konika" do suwnicy i zdemontuj dolny sworzeń. Jeśli nakrętka jest mocno zapieczona, możesz ją przeciąć "kątówką" lub palnikiem. Po usunięciu nakrętki wybij sworzeń dużym młotem. Następnie usuń górny sworzeń i odsuń "konika".
7. Usuwanie tulei: Przed wymianą tulei usuń resztki smaru. Nie czyść benzyną czy ropą, ponieważ tuleje będziesz wypalać palnikiem lub spawarką.
   • Metoda spawania: Jeśli używasz spawarki, pamiętaj o odłączeniu akumulatora. Przyłóż elektrodę do wewnętrznej części tulei i ruchem okrężnym "jeździj" dookoła wewnątrz (około 1-2 elektrody na tuleję, w zależności od jej wielkości). Po odczekaniu około 30 sekund na "ściągnięcie" materiału, wybij tuleję i natychmiast wbij w to rozgrzane miejsce wcześniej przygotowaną nową. Tulei nie wbijaj bezpośrednio młotkiem, aby jej nie uszczerbić, tylko pośrednio przez miękki metal.
   • Inne tuleje: Niektóre tuleje, np. z osadzenia siłowników obrotu, wymagają specjalnego ściągacza. Tuleje z czopów siłownika można przeciąć szlifierką i usunąć przecinakiem.

3. Montaż nowych elementów

1. Inspekcja i czyszczenie gniazd: Po usunięciu starej tulei, dokładnie wyczyść gniazdo. Użyj drobnego papieru ściernego do usunięcia rdzy i nagaru.
2. Przygotowanie tulei: Aby ułatwić montaż, schłodź nową tuleję (np. w zamrażarce lub suchym lodem), co spowoduje jej lekki skurcz. Jednocześnie możesz lekko podgrzać gniazdo palnikiem (tylko do ok. 100-150°C).
3. Wprasowanie tulei: Posmaruj zewnętrzną powierzchnię tulei i gniazdo smarem montażowym. Używając prasy i adaptera o idealnie płaskiej powierzchni, wprasuj tuleję powoli i idealnie prostopadle. Jakiekolwiek przekoszenie spowoduje uszkodzenie tulei lub gniazda.
4. Montaż uszczelnień i sworznia: Po ostygnięciu elementów, zamontuj nowe uszczelnienia. Nasmaruj obficie wnętrze tulei i sam sworzeń czystym smarem.
5. Montaż podkładek dystansowych (shimsów): Są one kluczowe do kasowania luzu osiowego (bocznego).
6. Zabezpieczenie: Zamontuj nowe zabezpieczenia (śruby, seger).

4. Ponowny montaż maszyny

1. Montaż "konika": Najpierw zawieś "konika", zaczynając od górnego sworznia, który tylko wkładasz. Następnie zamontuj dolny sworzeń, wbijając go od spodu. Załóż nową podkładkę i nakrętkę, którą posmaruj klejem do gwintów i bardzo mocno dokręć kluczem nasadowym 65 z przedłużką około 1.5m (co daje około 400-600Nm). Następnie wróć do górnego sworznia. Podnieś go i ciasno wsuń podkładki, które powodują, że "konik" nie "chodzi góra-dół". Sprawdź, poruszając "konikiem" na boki - powinien dawać jednakowy, średni opór w całym swoim zakresie pracy.
2. Montaż siłowników: Dopiero teraz zamontuj siłowniki, nowe sworznie do nich i zabezpiecz je nową śrubą.
3. Montaż ramienia: Za pomocą suwnicy załóż ramię, zabezpiecz sworzniami i podczep siłownik podnoszenia ramienia.
4. Podłączenie hydrauliki: Podłącz przewody hydrauliczne, stosując nowe o-ringi i uzupełnij olej hydrauliczny.
5. Wykończenie: Na koniec miejsca, w których wygrzewałeś tuleje, należy zamalować farbą dobraną odpowiednio do maszyny.

Cały proces wymiany zajmuje około 2 dni roboczych. Przed rozpoczęciem prac należy zaopatrzyć się we wszystkie części. Najlepiej jest kupić wszystkie elementy u jednego dostawcy, aby mieć pewność spasowania.

Budowa i wybór komponentów połączeń sworzniowych

Zanim przystąpisz do naprawy, musisz zrozumieć, z czego składa się typowe połączenie przegubowe w maszynie CAT, Volvo czy Komatsu.

Elementy połączenia przegubowego:

• Gniazdo (Otwór): Otwór wywiercony w konstrukcji maszyny - w ramieniu, wysięgniku, "koniku" koparko-ładowarki lub w "uszach" łyżki.
• Tuleja (Bushing): Precyzyjnie wykonana, wymienna "panewka" wciskana na prasie w gniazdo. To jest właściwy element zużywalny.
• Sworzeń (Pin): Stalowy "wałek" lub "oś", która przechodzi przez tuleje i łączy dwa elementy (np. ramię z siłownikiem).

W sprawnym połączeniu sworzeń obraca się wewnątrz tulei, a tuleja pozostaje nieruchoma w gnieździe. Całe tarcie odbywa się na linii sworzeń-tuleja.

Typy sworzni i tulei:

Sworznie:

• Tanie zamienniki (hartowane na wskroś): Cały sworzeń ma jednakową, wysoką twardość. Są ekstremalnie kruche i pękają przy silnym uderzeniu.
• Sworznie Premium (hartowane indukcyjnie): Powierzchnia sworznia jest twarda (np. 58-62 HRC), odporna na ścieranie, ale wnętrze pozostaje elastyczne i ciągliwe. Zapewnia to odporność na uderzenia i pękanie.

Tuleje:

• Tuleja to element świadomie zaprojektowany jako "ofiarny" - ma zużyć się, chroniąc drogie gniazdo w ramieniu. Musi być wykonana ze stali hartowanej, ale jednocześnie musi być minimalnie "miększa" od sworznia. Gdyby tuleja była twardsza od sworznia, zniszczeniu uległby droższy sworzeń.
• Tuleje stalowe vs. brązowe: Tuleje stalowe hartowane to standard w 95% połączeń. Tuleje z brązu stosuje się w specyficznych miejscach o bardzo dużym obciążeniu i małej prędkości obrotowej (np. wieniec obrotu).
• Rowki smarne: Wnętrze tulei posiada specjalne rowki (spiralne, siatkowe lub okrągłe), które zapewniają równomierne rozprowadzenie smaru.

Inne ważne elementy:

• Uszczelnienia sworzni (simmeringi): Małe, gumowe lub poliuretanowe pierścienie, które mają dwa zadania: utrzymywać smar wewnątrz i nie wpuszczać brudu, piasku i wody do środka. Uszkodzone uszczelnienie to gwarancja, że nowy sworzeń i tuleja zostaną zniszczone przez zanieczyszczenia w ciągu kilkudziesięciu godzin. Zawsze używaj wysokiej jakości uszczelnień.
• Podkładki dystansowe (shims): Cienkie, stalowe podkładki, które kasują luz osiowy (boczny). Luz boczny jest równie groźny jak luz roboczy, powodując uderzenia boczne, niszcząc uszczelnienia i prowadząc do pękania zabezpieczeń sworznia.
• Zabezpieczenia: (Segery, śruby, zawleczki). Zawsze używaj nowych zabezpieczeń.

Pomiary i zamawianie części

Aby zamówić właściwe części, musisz podać precyzyjne wymiary:

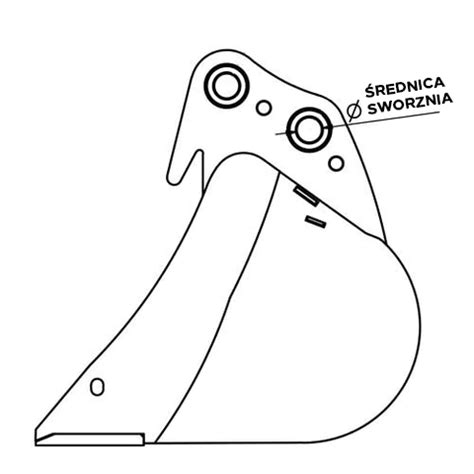

• Średnica sworznia: Zmierz średnicę w kilku miejscach, obracając suwmiarkę. Zużyty sworzeń będzie "owalny" - szukaj największego wymiaru. To on określa nominalną średnicę (np. 50 mm).
• Średnica wewnętrzna tulei: Mierzy się ją średnicówką. Jeśli sworzeń ma 50 mm, tuleja będzie miała np. 50,2 mm.
• Średnica zewnętrzna tulei: Najważniejszy wymiar, mierzony w kilku miejscach.
• Długość sworznia i tulei.

Roztaczanie i tulejowanie: Ostatnia deska ratunku

Jeśli diagnostyka wykazała "czarny scenariusz", czyli wybite gniazda (Scenariusz 2), to wciśnięcie nowej, idealnie okrągłej tulei w owalne gniazdo jest niemożliwe. Nawet jeśli uda się ją wbić, będzie ona trzymać się tylko w dwóch punktach. Pierwsze uderzenie łyżki spowoduje jej poluzowanie i powrót problemu w ciągu kilku godzin.

Roztaczanie i tulejowanie to wysoce specjalistyczny proces, który przywraca gniazdom fabryczną geometrię:

1. Roztaczanie: Do elementu (np. ramienia koparki) montuje się specjalistyczną wytaczarkę mobilną (line boring machine), która precyzyjnie roztacza wybite, owalne gniazdo do nowego, idealnie okrągłego wymiaru.
2. Dorobienie tulei nadwymiarowej: Ponieważ gniazdo jest teraz większe niż fabryczne, standardowa tuleja nie będzie pasować. Dorabia się więc nową tuleję o standardowej średnicy wewnętrznej (np. 50 mm), ale z większą średnicą zewnętrzną, dopasowaną do roztoczonego gniazda.

Jest to proces drogi i czasochłonny, ale jedyny, który gwarantuje profesjonalną naprawę i przywrócenie maszynie pełnej sprawności.

Zapobieganie awariom i błędy eksploatacyjne

Nawet najlepsze, najdroższe sworznie i tuleje nie wytrzymają próby czasu, jeśli maszyna jest eksploatowana w sposób niszczący.

Typowe błędy i sposoby ich unikania:

• Zaniedbanie smarowania: Codzienne smarowanie (a w pracy w wodzie lub pyle nawet częściej) to obowiązek. Stosuj wysokiej jakości smar litowy klasy EP-2 (Extreme Pressure), a w przypadku kluczowych, mocno obciążonych sworzni (np. wieniec obrotu, ramię główne) zaleca się smary premium z dodatkiem dwusiarczku molibdenu (MoS₂). Sprawdzaj drożność kalamitek i kanałów smarnych.
• Praca z luzami: Ignorowanie pierwszych oznak luzu. Nie ma czegoś takiego jak "bezpieczny luz" - każdy luz generuje siły udarowe, które niszczą połączenie.
• Praca boczna (podważanie): Używanie łyżki koparkowej do podważania bocznego (np. wyrywania korzeni bokiem) lub przesuwania ciężkich obiektów bokiem łyżki. Połączenia sworzniowe są zaprojektowane do przenoszenia sił w jednej płaszczyźnie.
• Używanie łyżki jako młota: Gwałtowne uderzanie łyżką w twardy grunt, skałę lub gruz w celu ich rozbicia.

Pamiętaj, że luzy na łyżce również przenoszą się na całe ramię, powodując jego przyspieszone zużycie. Ignorowanie luzów to najdroższa "oszczędność" w branży.

Najczęściej zadawane pytania (FAQ)

• Jaka jest różnica między luzem roboczym a luzem osiowym?

  Luz roboczy (góra-dół) to ten, który czujemy jako "stukanie" i opóźnienie w reakcji ramienia. Wynika on ze starcia się sworznia i wewnętrznej części tulei. Luz osiowy (boczny) to przesuwanie się całego ramienia na boki na sworzniu.

• Czy można wymienić sam sworzeń bez tulei?

  Jest to najgorszy błąd serwisowy i pozorna oszczędność. Zużyta tuleja ma już owalny kształt i chropowatą powierzchnię. Nowy sworzeń zostanie na niej szybko zniszczony, a problem powróci w krótkim czasie.

• Kupiłem tuleję i jest za duża o 0.2 mm. Czy to wada?

  Nie, to jest prawidłowe! Tuleja jest celowo produkowana z "nadwymiarem" (pasowanie ciasne), ponieważ musi być wciśnięta w gniazdo na prasie. Ten nadwymiar zanika po prawidłowym montażu.

• Czy podkładki dystansowe (shimsy) są naprawdę konieczne?

  Absolutnie tak. Brak tych podkładek powoduje, że ramię "lata" na boki na sworzniu. Każdy taki ruch boczny uderza w uszczelnienia, niszczy je, wypycha smar i wpuszcza brud.

• Jakiego smaru używać do sworzni?

  Wysokiej jakości smaru litowego klasy EP-2 (Extreme Pressure). W przypadku kluczowych, mocno obciążonych sworzni (np. wieniec obrotu, ramię główne), zaleca się smary premium z dodatkiem dwusiarczku molibdenu (MoS₂).

• Jak długo mogę pracować z "małymi luzami"?

  Nie ma czegoś takiego jak "bezpieczny luz". Każdy luz generuje siły udarowe, które przyspieszają zużycie kolejnych elementów i grożą poważną awarią. Należy reagować natychmiast.

• Co jest droższe: wymiana części czy roztaczanie?

  Roztaczanie i tulejowanie (regeneracja wybitych gniazd) jest wielokrotnie droższe i bardziej czasochłonne niż standardowa wymiana sworzni i tulei. Regularna wymiana sworzni i tulei jest znacznie bardziej opłacalna.

• Czy muszę wymieniać uszczelnienia (simmeringi)?

  Zawsze. Zawsze, przy każdej wymianie sworznia. Stare uszczelnienie jest twarde, odkształcone i nie będzie trzymać smaru, co doprowadzi do szybkiego zniszczenia nowych elementów.
