Instalacja Ładowacza Czołowego w Ciągniku

Instalacja ładowacza czołowego w ciągniku to cenna modernizacja, która znacznie zwiększa wszechstronność maszyny, ułatwiając i czyniąc bardziej wydajnym przenoszenie bel siana, nabieranie kompostu, załadunek palet czy kiszonki. Jest to najprostsza i najtańsza forma ładowacza, aby móc podnosić różne przedmioty / surowce, takie jak bele, ziarna czy nawóz lub kiszonkę. Poniższy artykuł przedstawia szczegółowy przewodnik po wyborze, montażu i podłączeniu ładowacza czołowego, a także omówienie nowoczesnych systemów szybkiego montażu.

Wybór i Koszty Ładowacza Czołowego

Cena zestawu ładowacza czołowego różni się w zależności od jakości i zastosowania. Ogólnie można wyróżnić dwie kategorie:

• Modele podstawowe kosztują od 1600 do 2200 € bez VAT. Są lżejsze i często dostarczane z prostym joystickiem. Są odpowiednie głównie do okazjonalnego użytku, jak przenoszenie kilku bel siana czy lekkie prace ogrodowe. W ostatnich latach jakość marek takich jak Katana i Sanko poprawiła się, co czyni je dobrym wyborem dla hobbystów.
• Ładowacze premium kosztują od 2500 do 3500 € bez VAT. Charakteryzują się solidną konstrukcją, często zawierają sterowanie joystickiem, szersze łyżki, niezawodne siłowniki hydrauliczne i staranne wykończenie. Są odpowiednie do codziennego i profesjonalnego użytku.

Kto zleca montaż mechanikowi, płaci średnio od 250 do 600 € za robociznę. Hobbystom montaż zazwyczaj zajmuje 5-6 godzin, podczas gdy doświadczony mechanik często kończy to w ciągu 2-4 godzin. Kwoty te nie obejmują części i materiałów eksploatacyjnych.

Kompatybilność z Ciągnikiem i Rodzajem Kabiny

Wielu rolników, planując zakup ładowacza czołowego do ciągnika, zastanawia się, czy typ i wielkość kabiny ma wpływ na możliwość montażu. Odpowiedź brzmi: tak, kabina może mieć znaczenie - ale tylko wtedy, gdy producent nie przewidział odpowiedniego rozwiązania.

Dlaczego kabina może utrudniać montaż ładowacza?

W wielu przypadkach problemem jest mało miejsca na kolumnę sterującą, przewody hydrauliczne lub joystick. Niektóre kabiny, jak np. Naglak, Sokółka czy typu „orzech”, mają inaczej poprowadzone elementy konstrukcyjne lub ograniczoną przestrzeń przy błotnikach i słupkach. Standardowe ładowacze często nie są przystosowane do takich rozwiązań, co skutkuje koniecznością cięcia, spawania lub „kombinowania”. To nie tylko niebezpieczne, ale i czasochłonne.

Rozwiązania dla różnych typów kabin

Na szczęście ładowacze TUR od AGRO-TUR zostały zaprojektowane tak, by pasować do różnych wersji ciągników - zarówno z kabiną, jak i bez niej. Co więcej - nie wymagają żadnych przeróbek ani dodatkowej pracy! Ich ładowacze do ciągników z kabiną są w pełni kompatybilne z:

• ciągnikami bez kabiny (np. klasyczne C-330, C-360),
• ciągnikami z dużą fabryczną kabiną,
• ciągnikami z kabiną typu Naglak,
• ciągnikami z kabiną typu orzech,
• ciągnikami z kabiną Sokółka lub kabinami montowanymi indywidualnie.

Wybierając ładowacz czołowy od AGRO-TUR, masz pewność, że otrzymasz idealnie dopasowane rozwiązanie do każdego typu ciągnika - z kabiną Naglak, Sokółka, orzech, dużą kabiną fabryczną lub bez kabiny. Nie ryzykuj przeróbek - postaw na sprawdzone zestawy montażowe.

Przygotowanie do Montażu Ładowacza Czołowego

Przed rozpoczęciem procesu instalacji ładowacza czołowego upewnij się, że posiadasz wszystkie niezbędne narzędzia i materiały.

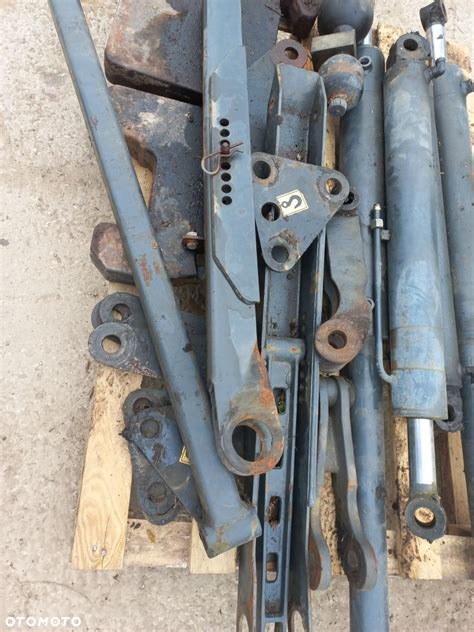

Narzędzia i Materiały:

• Śrubokręt, klucze o różnych rozmiarach
• Narzędzie pomiarowe
• Ładowarka czołowa
• Węże hydrauliczne i złączki, trójniki
• Blok zaworowy (z minimum dwoma sekcjami dwustronnego działania i wbudowanym zaworem nadmiarowym, maksymalnie 110 barów)
• Śruby i nakrętki
• Pompa hydrauliczna (do podnoszenia ciągnika, jeśli to konieczne)
• Pojemnik na zlewki i ściereczki do czyszczenia

Wstępne czynności:

1. Wyłącz całkowicie ciągnik i ustaw go na płaskiej powierzchni.
2. Spuść ciśnienie z układu hydraulicznego, poruszając dźwignią sterującą.
3. W przypadku montażu ładowacza czołowego w ciągniku MTZ, pierwszym krokiem jest podniesienie przedniej części ciągnika za pomocą pompy hydraulicznej i siłowników hydraulicznych. Podnieś ciągnik wystarczająco wysoko, aby umożliwić łatwy dostęp do przedniej ramy. Następnie zdemontuj przednie koła ciągnika, aby móc zamontować ładowacz czołowy. Do tego zadania należy użyć klucza płaskiego i kluczy płaskich.

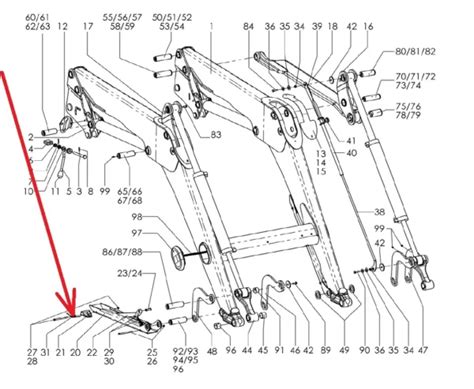

Szczegółowy Proces Montażu Mechanicznego

Ładowacz jest zazwyczaj mocowany czterema śrubami po każdej stronie do podwozia oraz dwoma prętami wzmacniającymi skierowanymi do przodu. Taka konstrukcja zapewnia stabilność i zapobiega uginaniu się ramy pod obciążeniem.

1. Ładowacz jest dostarczany z mocnymi ramionami mocującymi w kształcie U. Ustaw te boki tak, aby dokładnie pasowały do boków podwozia, tuż przed lub wokół gumy kabinowej lub płyty podłogowej. To idealne miejsce, ponieważ podwozie jest tu dodatkowo wzmocnione i oferuje miejsce na kilka śrub.
2. Każda strona wspornika ładowacza jest mocowana do podwozia czterema śrubami.
3. Z przodu biegną dwa ukośne pręty wspierające od ramy podstawowej do belki przednich obciążników. Zapewniają one dodatkową sztywność i zapobiegają uginaniu się ramy pod ciężkim obciążeniem. Zamocuj je do istniejących otworów na śruby lub użyj płyt wzmacniających, najlepiej z dodatkową płytą po wewnętrznej stronie podwozia.
4. Sprawdź, czy ładowacz może się swobodnie poruszać i czy nie występuje luz ani odkształcenia. Użyj podnośnika lub ramienia podnoszącego, aby utrzymać ładowacz w pozycji podczas mocowania.
5. Porusz ramieniem ładowacza lekko w górę i w dół ręcznie lub za pomocą wciągnika i sprawdź, czy jest wystarczająco dużo miejsca między ramą a maską silnika, drążkami kierowniczymi, przewodami lub kablami. Upewnij się, że siłowniki i ramiona są dobrze wyrównane, aby zapobiec zużyciu hydrauliki.
6. Rozłożyć ramę ładowacza czołowego i umieścić ją z przodu ciągnika. Upewnić się, że rama jest dobrze zamocowana i wyrównana z ciągnikiem.

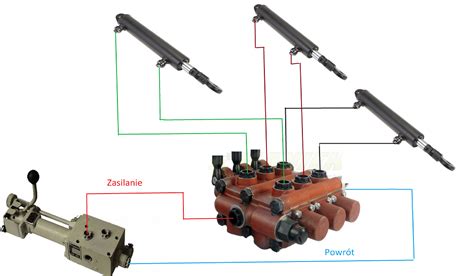

Podłączanie Układu Hydraulicznego

Podłączenie hydrauliki jest kluczowym elementem instalacji ładowacza czołowego, zapewniającym jego prawidłowe działanie.

1. Znajdź przewód wysokociśnieniowy wychodzący z pompy hydraulicznej. Znajduje się on często pod siedzeniem lub przy skrzyni biegów. Przewód ciśnieniowy zazwyczaj wychodzi spod platformy podłogowej lub bezpośrednio z pompy. W tym miejscu zamontuj trójnik lub szybkozłącze i podłącz zasilanie do bloku zaworowego.
2. Zlokalizuj również przewód powrotny do skrzyni biegów, który później zostanie połączony z blokiem zaworowym.
3. Wybierz blok zaworowy z minimum dwoma sekcjami dwustronnego działania i wbudowanym zaworem nadmiarowym (maksymalnie 110 barów). Podłącz go do przewodu ciśnieniowego i powrotnego ciągnika.
4. Połącz cztery węże hydrauliczne z blokiem zaworowym (dwa do podnoszenia i dwa do przechylania). Upewnij się, że węże są wystarczająco długie, ale nie za długie, aby mogły się zaginać. Zamocuj je zaciskami wzdłuż ramy.
5. Sprawdź, czy połączenia są prawidłowe, aby ruchy ładowacza odpowiednio reagowały. Upewnij się, że złączki są mocno dokręcone.
6. Zawór jest montowany w łatwo dostępnym miejscu, często na górze ramy ładowacza. Upewnij się, że dźwignie poruszają się swobodnie bez dotykania maski silnika lub siedzenia. Standardem jest dwustronny zawór dwusekcyjny: jedna sekcja do podnoszenia i opuszczania, druga do przechylania łyżki.
7. Podłącz sterowanie ładowacza czołowego do kierownicy ciągnika. Upewnij się, że sterowanie działa prawidłowo i bezpiecznie.

Specyficzne podłączenie dla ciągnika Renault 103.54

Jeśli masz podłączonego tura pod szybkozłącza z tyłu od wywrotu i chcesz podłączyć osobny rozdzielacz z joystickiem typu Waryński prosto w hydraulikę, do wyjścia które zasila drugi rozdzielacz od podnośnika, możesz postąpić następująco. Wstaw w rurę zasilającą drugi rozdzielacz dwa trójniki, pod które podłączyłbyś rozdzielacz Waryńskiego. Zakreskowane pole na zielono jest połączeniem między trójnikami. W rozdzielacz Waryńskiego wkręć tuleje ciśnieniową, aby rozdzielacz nie kierował oleju na przelew. Celem jest, aby nie zmniejszyć zbytnio średnicy rury od podnośnika, a co za tym idzie, uniknąć wolniejszego podnoszenia podnośnika.

Nowoczesne Systemy Szybkiego Montażu

Współczesne ładowacze czołowe oferują zaawansowane systemy szybkiego montażu, które znacznie usprawniają proces dołączania i odłączania narzędzi.

FITLOCK - wygodne dołączanie i odłączanie

System FITLOCK pozwala na łatwe dołączanie i odłączanie narzędzi roboczych. Dołączanie ładowaczy czołowych to dziecinna zabawa. Wstępne ryglowanie zabezpiecza złącze, zanim ładowacz FL i FL C zostanie całkowicie zablokowany. Seria FL E posiada uproszczony FITLOCK z jednostopniowym, ręcznym systemem ryglującym. Dzięki wskaźnikowi ryglowania dokładnie widać z kabiny, czy ramiona ładowacza czołowego są prawidłowo zamocowane.

MACH - tylko jeden uchwyt

Systemem szybkozłącza MACH, czyli wszystkie przewody hydrauliczne i elektryczne w jednym złączu, można dołączać również pod ciśnieniem. Wystarczy założyć szybkozłącze na konsolę ciągnika, nacisnąć uchwyt i wszystko jest przyłączone. Dzięki kombinacji FITLOCK i MACH przy dołączaniu ładowacza operator musi wyjść z ciągnika tylko raz. Podjeżdża ciągnikiem pod ramiona ładowacza. Gdy system FITLOCK zostanie wstępnie zaryglowany, operator wychodzi, dołącza szybkozłącze i chowa wsporniki.

Testowanie i Konserwacja Po Montażu

Po zakończeniu montażu mechanicznego i podłączeniu hydrauliki, niezbędne jest przeprowadzenie testów i odpowiednia konserwacja.

1. Napełnij zbiornik hydrauliczny olejem o odpowiedniej specyfikacji. Upewnij się, że złączki są mocno dokręcone. Sprawdź poziom oleju i w razie potrzeby uzupełnij.
2. Uruchom ciągnik i ostrożnie obsługuj ładowacz. Powoli poruszaj dźwigniami zaworu.
3. Sprawdź, czy nie ma wycieków, hałasu pompy lub nierównomiernych ruchów.
4. Po pierwszym użyciu uzupełnij olej ponownie, ponieważ filtry i węże pochłaniają dodatkowy płyn.
5. Dokręć wszystkie śruby po pierwszym teście. Nasmaruj punkty obrotowe i ewentualnie zamontuj podporę, aby ładowacz można było łatwo zdemontować.
6. Sprawdź, czy ładunek nie blokuje widoczności i czy ciągnik pozostaje stabilny, także na pochyłościach.

Po pomyślnym zakończeniu testu ciągnik i ładowacz czołowy są gotowe do pracy. Nie zapomnij założyć z powrotem przednich kół (jeśli zostały zdemontowane) i sprawdzić szczelności wszystkich połączeń.

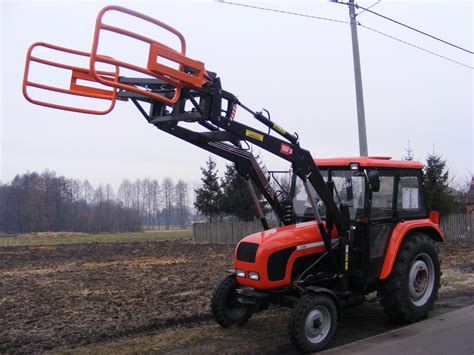

Praktyczne Zastosowanie Ładowacza Czołowego

Ładowacze czołowe są niezbędnym narzędziem w rolnictwie i hodowli. Upraszczają wiele zadań i pomagają zwiększyć produktywność. Ważne jest jednak, aby używać ich prawidłowo, przestrzegając wszystkich zasad bezpieczeństwa. Warto zamontować z tyłu ciągnika obciążnik, jeśli zamierzacie podnosić ciężkie przedmioty (np. bale drewna, czy obciążona łopata), ale także w przypadku, gdy chcecie je podnosić bardzo wysoko.

Dla małych gospodarstw, gdzie ciągnik (np. Ursus 4514) jest na co dzień uzbrojony w widły do podgarniania/rozwożenia obornika, przewożenia balotów sianokiszonki/słomy czy innych materiałów, ładowacz czołowy rozszerza jego funkcjonalność. Możliwe jest zastosowanie specjalistycznych narzędzi, takich jak wycinak do kiszonki, który umożliwia pobranie paszy z pryzmy i przeniesienie jej do obory.
