Pasek klinowy, choć może brzmieć skomplikowanie dla osoby niezwiązanej z motoryzacją, nie musi stanowić dużego wyzwania. Wymiana tego elementu jest kluczowa dla prawidłowego funkcjonowania wielu podzespołów w pojazdach mechanicznych, w tym w ciągnikach rolniczych. Zrozumienie jego roli, działania i znaczenia dla układu napędowego jest pierwszym krokiem do samodzielnej wymiany.
Rola i znaczenie paska klinowego
W silniku pojazdu pasek klinowy jest odpowiedzialny za napędzanie dodatkowych urządzeń. Do najważniejszych z nich należą:
- Alternator - kluczowy dla ładowania akumulatora i zasilania urządzeń elektrycznych.
- Pompa wodna - zapewnia obieg płynu chłodzącego, zapobiegając przegrzaniu silnika.
- Sprężarka klimatyzacji - odpowiada za działanie systemu chłodzenia kabiny.
- Pompa wspomagania kierownicy - ułatwia manewrowanie pojazdem.
Uszkodzenie lub zużycie nawet tak niepozornego elementu, jakim jest pasek klinowy, może prowadzić do unieruchomienia kluczowych podzespołów, a w konsekwencji - do unieruchomienia całego pojazdu.
Objawy zużycia i uszkodzenia paska klinowego
Regularne sprawdzanie stanu paska klinowego jest niezwykle ważne. Choć nowoczesne paski są znacznie trwalsze niż ich poprzednicy, nadal ulegają zużyciu. Oto sygnały, które powinny skłonić do wymiany:
Charakterystyczne dźwięki
Najczęstszym objawem nieprawidłowego działania paska klinowego jest charakterystyczne piszczenie. Jest ono szczególnie słyszalne:
- Podczas uruchamiania zimnego silnika.
- W warunkach zwiększonej wilgotności powietrza.
Piszczenie może świadczyć o zbyt luźnym naciągu paska, który ślizga się na kołach pasowych.
Uszkodzenia mechaniczne
Dokładne obejrzenie paska może ujawnić widoczne oznaki zużycia, takie jak:
- Pęknięcia (poprzeczne i podłużne).
- Ubytki materiału.
- Rozwarstwienia.
- Ślady tarcia.
Obecność takich defektów jest sygnałem, że pasek w najbliższym czasie może ulec zerwaniu.
Nieprawidłowe działanie podzespołów
Problemy z elementami napędzanymi przez pasek klinowy również mogą wskazywać na jego zużycie:
- Problemy z ładowaniem akumulatora - objaw niewydolności alternatora.
- Słaba wydajność klimatyzacji - może wynikać z niedostatecznego napędu sprężarki.
- Problemy z płynnością pracy pompy wspomagania kierownicy.
Konserwacja i żywotność paska klinowego
Trwałość pasków klinowych jest znacznie większa niż w przeszłości. Dobrej jakości paski mogą wytrzymać nawet kilkadziesiąt tysięcy kilometrów, a nawet około 150 000 km. Często wymianę paska klinowego można powiązać z innymi planowanymi czynnościami serwisowymi, takimi jak wymiana paska rozrządu czy oleju. Jednak intensywne użytkowanie pojazdu, dynamiczny styl jazdy, jazda w trudnych warunkach terenowych czy częste uruchamianie i wyłączanie silnika mogą znacząco przyspieszyć jego zużycie. W takich przypadkach żywotność paska może spaść do kilkunastu tysięcy kilometrów, a zaleca się jego wymianę nawet raz w roku.
Producenci zazwyczaj zalecają wymianę paska klinowego co około 60 000 - 100 000 kilometrów lub co 4-5 lat, w zależności od tego, który warunek nastąpi wcześniej. Niezależnie od zaleceń, kluczowe jest regularne sprawdzanie stanu paska podczas każdego przeglądu pojazdu.
Rodzaje pasków klinowych
W pojazdach mechanicznych, w tym w ciągnikach rolniczych, można spotkać się z dwoma głównymi rodzajami pasków:
Klasyczne paski klinowe
Są to tradycyjne paski wykonane z elastycznego materiału, które przenoszą napęd dzięki sile tarcia. Są stosunkowo tanie i ich wymiana zazwyczaj nie sprawia większych trudności nawet mniej doświadczonym osobom.
Paski wieloklinowe (wielorowkowe)
Nowsze modele ciągników mogą wykorzystywać paski wieloklinowe. Charakteryzują się one konstrukcją złożoną z wielu podłużnych klinów (rowków), co redukuje poślizg i zapewnia lepsze przekazywanie siły napędowej. Przekłada się to na bardziej efektywne wykorzystanie mocy silnika.
Naciąg paska klinowego

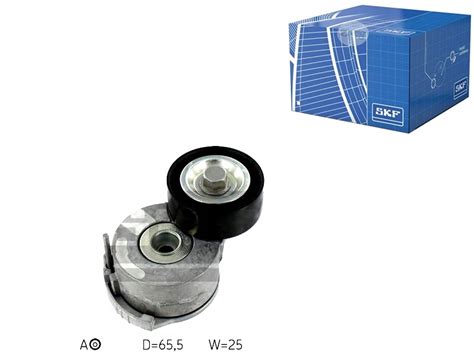

Prawidłowe napięcie paska klinowego jest kluczowe dla jego poprawnego działania i żywotności. Odpowiedzialny za to jest napinacz, który zapobiega zsuwaniu się paska lub jego ślizganiu. Zarówno zbyt słaby, jak i zbyt mocny naciąg mogą prowadzić do problemów:
- Zbyt luźny pasek - powoduje piszczenie, ślizganie się i spadek wydajności napędzanych podzespołów.
- Zbyt mocno naciągnięty pasek - skraca żywotność paska oraz może nadmiernie obciążać łożyska napinacza i kół pasowych.
Prawidłowe ugięcie paska, mierzone w połowie odległości między kołami pasowymi, powinno wynosić zazwyczaj około 5-15 mm dla pasków bez automatycznego napinacza. Po prawidłowym napięciu paska, wszystkie podzespoły są automatycznie ustawione.
Wymiana paska klinowego w ciągniku rolniczym - krok po kroku
Wymiana paska klinowego w ciągniku rolniczym jest zadaniem, które można wykonać samodzielnie, pod warunkiem posiadania podstawowych umiejętności mechanicznych i odpowiednich narzędzi. Bezpieczeństwo jest priorytetem!
Przygotowanie i narzędzia
Przed rozpoczęciem pracy należy upewnić się, że posiadasz wszystkie niezbędne narzędzia. Zazwyczaj będą to:
- Nowy pasek klinowy (odpowiedniego rozmiaru dla Twojego modelu ciągnika).
- Zestaw kluczy nasadowych i płasko-oczkowych.
- Klucz do napinacza lub specjalne narzędzie do jego zwolnienia.
- Podpory (jeśli konieczne).
- Ewentualnie telefon do zrobienia zdjęć.
Bezpieczeństwo przede wszystkim:
- Zaparkuj ciągnik na płaskiej, stabilnej powierzchni.
- Wyłącz silnik i poczekaj, aż wszystkie elementy ostygną.
- Odłącz akumulator, aby zapobiec przypadkowemu uruchomieniu silnika podczas pracy.
Demontaż starego paska

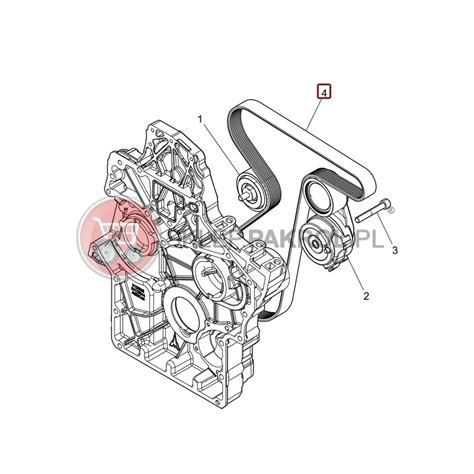

Pasek klinowy w ciągnikach rolniczych znajduje się zazwyczaj z przodu lub z boku silnika. Może być konieczne zdjęcie osłon lub zabezpieczeń, aby uzyskać dostęp do paska.

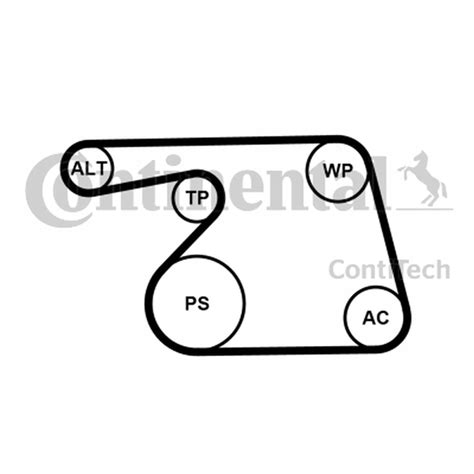

- Zlokalizuj pasek klinowy, który łączy koło pasowe wału korbowego z innymi kołami pasowymi napędzającymi poszczególne komponenty.
- Zidentyfikuj napinacz paska. Większość ciągników posiada koło pasowe napinacza, które utrzymuje pasek w odpowiednim napięciu.
- Zwolnij napięcie napinacza. Sposób ten zależy od typu napinacza:
- Napinacz mechaniczny: Po poluzowaniu śrub mocujących napinacz, można zwolnić jego napięcie.
- Napinacz automatyczny: Za pomocą odpowiedniego klucza należy nacisnąć na ustalony punkt napinacza, aby zwolnić napięcie paska.
- Ostrożnie zsuń stary pasek z kół pasowych. Zwróć uwagę na sposób, w jaki pasek jest ułożony na wszystkich kołach pasowych. Warto zrobić zdjęcie całego układu lub schemat, aby ułatwić sobie montaż nowego paska.
Inspekcja kół pasowych
Zanim zamontujesz nowy pasek, poświęć chwilę na sprawdzenie stanu kół pasowych. Poszukaj wszelkich oznak zużycia, uszkodzeń lub niewspółosiowości. Ewentualne uszkodzenia kół pasowych powinny zostać naprawione lub wymienione przed montażem nowego paska.
Montaż nowego paska
- Załóż nowy pasek klinowy. Postępuj zgodnie ze wzorem ułożenia starego paska, który zapamiętałeś lub sfotografowałeś. Zazwyczaj najłatwiej zacząć od największego koła pasowego.
- Zastosuj nacisk na napinacz, aby uzyskać odpowiednie napięcie nowego paska. Upewnij się, że pasek jest prawidłowo osadzony na wszystkich kołach pasowych.
- Dokręć śruby napinacza lub ustaw napinacz w pozycji, która zapewnia właściwe napięcie. Pasek powinien być napięty, ale nie nadmiernie. Powinieneś czuć opór przy próbie naciśnięcia go palcem.
Montaż końcowy i test
- Zainstaluj ponownie wszelkie zdjęte osłony lub zabezpieczenia.
- Podłącz akumulator.
- Uruchom silnik i pozwól mu pracować przez kilka minut. Nasłuchuj wszelkich nietypowych dźwięków lub wibracji.
- Sprawdź, czy pasek działa płynnie i czy wszystkie napędzane przez niego komponenty pracują poprawnie.
#411. "Wymiana paska i napinacza". - cz.2.
Kiedy warto zlecić wymianę mechanikowi?
Chociaż wymiana paska klinowego jest możliwa do samodzielnego wykonania, istnieją sytuacje, w których warto skorzystać z usług profesjonalnego warsztatu:
- Brak doświadczenia - jeśli nie czujesz się pewnie w pracach mechanicznych, lepiej powierzyć to zadanie fachowcom.
- Specyficzne konstrukcje - niektóre modele ciągników mogą mieć skomplikowany dostęp do paska lub nietypowe systemy napinaczy.
- Uszkodzenia dodatkowe - jeśli podczas inspekcji stwierdzisz inne niepokojące objawy (np. uszkodzone koła pasowe, wycieki), mechanik będzie w stanie od razu zająć się tymi problemami.
Zlecenie wymiany mechanikowi gwarantuje prawidłowe wykonanie usługi, często z gwarancją, co minimalizuje ryzyko późniejszych problemów.
