Uruchomienie traktorka kosiarki, zwłaszcza w sytuacjach awaryjnych, wymaga zrozumienia podstawowych zasad działania układu rozruchowego. Niniejsza instrukcja przedstawia metody awaryjnego uruchamiania, potencjalne przyczyny problemów z rozruchem oraz ogólne zasady bezpieczeństwa i konserwacji w traktorkach Husqvarna serii LT.
Zasady bezpieczeństwa
WAŻNE: TA MASZYNA TNĄCA MOŻE ODCIĄĆ RĘCE I STOPY ORAZ WYRZUCAC OBIEKTY. NIEZACHOWANIE PONIŻSZYCH ZASAD BEZPIECZEŃSTWA MOŻE SPOWODOWAĆ POWAŻNE OBRAŻENIA LUB ŚMIERĆ.
- Przed użyciem zawsze należy dokładnie zapoznać się z instrukcją obsługi i upewnić się, że wszystkie zasady są zrozumiałe.
- Przed podjęciem próby uruchomienia silnika należy odłączyć wszystkie sprzęgła noży lub osprzętu i ustawić skrzynię biegów w położeniu neutralnym.
- Kosić tylko w świetle dziennym lub przy dobrym oświetleniu sztucznym.
- Nie używać na zboczach o nachyleniu większym niż 10°.
- Nigdy nie uruchamiaj silnika w zamkniętym budynku.
- Przed opuszczeniem stanowiska operatora: wyłączyć WOM i opuścić wszystkie przystawki, ustawić na luz i zaciągnąć hamulec postojowy, wyłączyć silnik i wyjąć kluczyk zapłonu.
- Wyłączyć napędy wszystkich przystawek, zatrzymać silnik i odłączyć przewód(y) świecy zapłonowej lub wyjąć kluczyk zapłonu przed sprawdzeniem, czyszczeniem lub pracami przy zespole tnącym, oraz przed usunięciem przedmiotu zaklinowanego w kosiarce.
- Po uderzeniu w obcy przedmiot, należy wyłączyć silnik i odłączyć przewód(y) świecy zapłonowej lub wyjąć kluczyk zapłonu przed dokonaniem inspekcji, czyszczenia lub prac przy kosiarce.
- Nieautoryzowane uruchomienie maszyny może być traktowane jako próba kradzieży. Producenci w instrukcjach zakazują takich działań poza obsługą serwisową.
- Ominięcie czujnika fotela może prowadzić do poważnych urazów, jeśli operator zsunie się z siedzenia podczas pracy maszyny.
Przygotowanie do uruchomienia i podstawowa konserwacja
Montaż i wstępne sprawdzenie
Przed użyciem traktorka kosiarki należy zamontować pewne części, które ze względów transportowych są dołączone w opakowaniu. Należy upewnić się, że wszystkie kluczowe elementy takie jak kierownica i siedzenie zostały prawidłowo zamontowane i są bezpiecznie przymocowane.
- Upewnij się, że wszystkie nakrętki, śruby i wkręty są dokręcone, aby upewnić się, że sprzęt jest w bezpiecznym stanie roboczym.
Przed pierwszym uruchomieniem
Przed uruchomieniem silnika należy zapoznać się z sekcją "Przed uruchomieniem" z instrukcji obsługi, aby upewnić się, że wszystkie niezbędne czynności zostały wykonane.
Konserwacja i przechowywanie
- Nigdy nie przechowuj sprzętu z paliwem w zbiorniku wewnątrz budynku, gdzie opary mogą dosięgnąć otwartego ognia lub iskry.
- Pozwól silnikowi ostygnąć przed przechowywaniem w jakimkolwiek zamknięciu.
- Aby zmniejszyć ryzyko pożaru, utrzymuj silnik, tłumik, komorę akumulatora i obszar przechowywania paliwa wolne od trawy, liści lub nadmiernego smaru.
- Aby zapewnić bezproblemowe uruchomienie traktorka na wiosnę, zaleca się odpowiednie przygotowanie do zimowego przechowywania. W przypadku silnika można rozważyć wlanie oleju na tłoki i ręczne obrócenie wału silnika.
Awaryjne uruchamianie traktorka kosiarki "na krótko"
Aby awaryjnie uruchomić większość traktorków z rozrusznikiem elektrycznym, można na kilka sekund zewrzeć dodatni zacisk zasilający (+12 V) na elektromagnesie rozrusznika z jego zaciskiem sterującym (S). Jest to możliwe przy użyciu zaizolowanego przewodu lub śrubokręta.

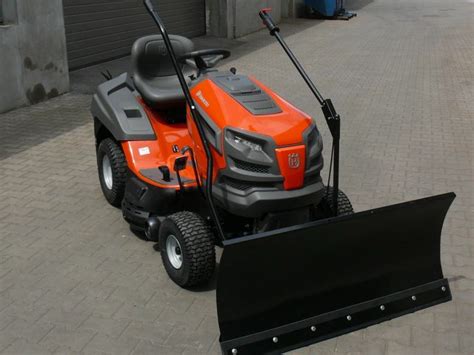

Mikro traktorek z traktorka kosiarki razem z osprzętem
Warunki uruchomienia
Rozrusznik zakręci silnikiem pod warunkiem spełnienia kilku kluczowych czynników:
- Sprawny akumulator: Napięcie powinno wynosić co najmniej 12,5 V w stanie spoczynku.
- Odblokowany zapłon/układ STOP: W przypadku uszkodzenia stacyjki, przewód STOP musi być odpięty od masy.
- Spełnione blokady bezpieczeństwa: Należy upewnić się, że dźwignia zmiany biegów jest w pozycji neutralnej (N/P), hamulec postojowy jest zaciągnięty, a wałki kosiarki są wyłączone (PTO).

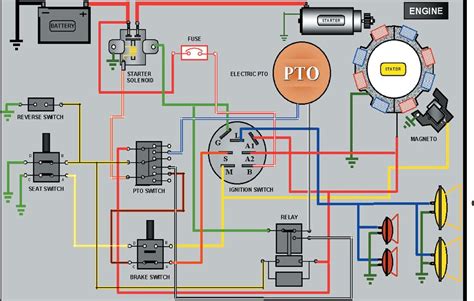

Schemat układu rozruchowego
Podstawowy obwód układu rozruchowego wygląda następująco:
Akumulator 12 V → stacyjka (IGN/START) → zabezpieczenia (wyłącznik fotela, czujnik PTO, przełącznik neutralny) → cewka elektromagnesu rozrusznika (S) → masa.
Zaciski na elektromagnesie rozrusznika
Na elektromagnesie rozrusznika znajdują się dwa grube zaciski:
- B-ATT (Battery): Grube kable podłączone bezpośrednio do dodatniego bieguna akumulatora (+12 V).
- M-MOTOR: Przewodzi prąd rozruchowy (100-200 A).
Istnieje również cieńszy zacisk:
- S (Start/Signal): Przewód sterujący.
- I (Ignition boost): Opcjonalny, drugi cienki zacisk w nowszych modelach z ECU, zapewniający dodatkowy impuls zapłonowy.
Procedura awaryjnego uruchomienia
- Przygotuj drogę gaszenia silnika, zanim zaczniesz.
- Upewnij się, że traktorek stoi na płaskim terenie, hamulec postojowy jest zaciągnięty, skrzynia biegów w pozycji N/P, a noże wyłączone.
- Sprawdź naładowanie akumulatora (minimum 12,5 V).
- Ustaw kluczyk w pozycji ON lub odłącz przewód STOP od masy, jeśli stacyjka jest uszkodzona.
- Za pomocą izolowanego przewodu lub śrubokręta połącz zaciski B i S na 1-3 sekundy. Powinieneś usłyszeć "klik" i natychmiastowy obrót rozrusznika.
- Po uruchomieniu silnika natychmiast odsuń narzędzie od zacisków, aby uniknąć uszkodzenia elektromagnesu.
Dodatkowe uwagi dotyczące awaryjnego uruchamiania
- Zwarcie B-S omija jedynie obwód sterujący (20-30 A). Nie dostarcza pełnego prądu rozrusznika, dlatego iskrzenie jest umiarkowane.
- Mostkowanie dwóch grubych zacisków B-M jest obejściem drugiego poziomu i prowadzi do znacznie większego iskrzenia. Stosuj je tylko do testów i używaj grubego przewodu (≥16 mm²).
Kluczowe aspekty dotyczące bezpieczeństwa i gwarancji
- Masa: Przewód masowy musi być równie "gruby" jak przewód plusowy. Częstym błędem jest skorodowany most masowy między ramą a silnikiem.
- Utrata gwarancji: Ślady przepaleń na elektromagnesie lub złączu mogą zostać uznane za "niewłaściwe użytkowanie" i skutkować unieważnieniem gwarancji.
Możliwe problemy z uruchamianiem i ich przyczyny
Istnieje wiele potencjalnych przyczyn problemów z uruchomieniem traktorka Husqvarna. Poniżej przedstawiono najczęstsze z nich oraz sposoby ich diagnozy.
Problemy z akumulatorem i ładowaniem
- Brak reakcji: Rozładowany akumulator, przerwany przewód masowy, spalona cewka elektromagnesu.
- "Klik" bez obrotu silnika: Słaby akumulator lub styki, zablokowany silnik.
- Rozładowany akumulator: Jeśli traktorek nie jest używany przez dłuższy czas, akumulator może stracić moc. W takim przypadku konieczne jest jego naładowanie.
Ładowanie akumulatora:
- Ładowanie na elektromagnesie rozrusznika: Podłącz dodatni (+) przewód ładowania do zacisku dodatniego (+) elektromagnesu rozrusznika (A) i ujemny (-) przewód do ujemnego punktu połączenia (B). Uwaga: Nie używaj ładowarki rozruchowej, ponieważ może ona uszkodzić układ elektryczny. Zawsze odłączaj ładowarkę przed uruchomieniem silnika.
- Ładowanie na akumulatorze: Użyj standardowej ładowarki do akumulatorów. Miejsce umiejscowienia akumulatora może się różnić w zależności od modelu traktora.
Jeśli akumulator jest nowy, a problem z rozładowywaniem nadal występuje, należy zdiagnozować układ ładowania (alternator, regulator napięcia).
Problemy z paliwem i filtrami
- Świeże paliwo: Napełnij zbiornik paliwa świeżym, czystym paliwem o liczbie oktanowej co najmniej 87. Nie przepełniaj zbiornika. Aby zapewnić świeżość paliwa, kupuj benzynę w ilości, która zostanie zużyta w ciągu 30 dni. Wycieraj wszelkie ślady rozlanego paliwa i nie przechowuj go w pobliżu otwartego ognia.
- Filtr powietrza: Zatkany filtr powietrza ogranicza dopływ powietrza do silnika, co może powodować problemy z jego pracą i uruchamianiem. Regularnie czyść lub wymieniaj filtr powietrza.
- Filtr paliwa: Filtr paliwa należy wymieniać raz na sezon. Zapchany filtr paliwa należy wymienić.
- Silnik kręci, ale nie odpala: Brak paliwa.
- Silniki nie wchodzące na wysokie obroty: Jeśli silnik nie wchodzi na wysokie obroty po dodaniu gazu, a gaśnie po wyłączeniu ssania, może to oznaczać brak paliwa.
- Przerwania i gaśnięcie na pochyłościach: Traktorek może przerywać i gasnąć na pochyłościach, jeśli problem tkwi w dopływie paliwa.
Problemy ze świecą zapłonową
- Brudna lub uszkodzona świeca zapłonowa utrudnia uruchomienie silnika. Wymień świecę, jeśli jest ona w złym stanie.
- Silnik kręci, ale nie odpala: Brak iskry (przewód STOP zwarty do masy).
Problemy z silnikiem i jego komponentami
- Gaźnik: Problemy z gaźnikiem, takie jak nieszczelności, niewłaściwe ustawienie iglicy lub pływaka, mogą powodować falujące obroty, przerywanie pracy silnika lub trudności z uruchomieniem. W przypadku problemów z gaźnikiem, może być konieczna jego regulacja lub wymiana uszczelki.
- Problemy z odpalaniem na gorącym silniku: W przypadku trudności z uruchomieniem rozgrzanego silnika, problem może leżeć w luzach zaworowych. Zimny silnik pali idealnie, ale po rozgrzaniu pojawiają się problemy.
- Iskry przy wajsze kosiska: Iskry w miejscu styku wajchy z ząbkami mogą świadczyć o problemach z masą układu.
Inne potencjalne problemy
- Uszkodzony rozrusznik: Jeśli rozrusznik nie działa, konieczna jest jego wymiana.
- Hamulec: Słabo działający hamulec może być spowodowany problemami z jego mechanizmem lub dorabianą dźwigienką. Możliwe jest adaptowanie hamulca od innego pojazdu.
- Układ elektryczny: Problemy z ładowaniem, klaksonem czy rozrusznikiem mogą wynikać z uszkodzeń w układzie elektrycznym, np. przepięcia lub wadliwego regulatora napięcia.
- Silnik wyłącza się po puszczeniu hamulca: Jeśli po puszczeniu pedału hamulca silnik się wyłącza, niezależnie od biegu i pozycji kosiwa, może to być związane z układem bezpieczeństwa lub jego awarią.
- Szybki stukot pod fotelem: Szybki stukot pod fotelem kierowcy po przekręceniu kluczyka może wskazywać na problem z solenoidem lub innym elementem układu rozruchowego.
Specyfika nowoczesnych modeli i systemów elektronicznych
Wiele nowoczesnych traktorków, w tym niektóre modele Husqvarna, John Deere serii X300/X500 (po 2019 r.) oraz Stiga Estate (modele smart), wyposażonych jest w moduły RIO lub ECU, które odcinają zasilanie cewek. W takich przypadkach samo zwarcie rozrusznika może być niewystarczające.
- Awaryjne obejście dla specyficznych modeli: W modelach z modułem RIO lub ECU, zwarcie rozrusznika może być niewystarczające. Wymagane może być podanie +12 V na zacisk IGN lub zastosowanie obejścia serwisowego ("bypass harness"). Jest to czynność serwisowa, która potencjalnie może skutkować utratą gwarancji.
- Elektroniczne moduły bezpieczeństwa: Rosnąca liczba traktorków wyposażana jest w elektroniczne moduły bezpieczeństwa, takie jak kontroler fotela (seat controller) czy kontroler PTO (PTO controller).
- Złącza serwisowe: Producenci wprowadzają również złącza serwisowe (Service Start Connector), które stanowią bezpieczniejszą formę obejścia, minimalizując ryzyko iskrzenia.
- Silnik kręci, ale nie odpala: Problem z immobilizerem w nowszych modelach.
Długotrwałe kręcenie rozrusznikiem
Długotrwałe kręcenie rozrusznikiem (powyżej 10 sekund) może prowadzić do jego przegrzania, ponieważ lakier emalii cewek traci swoje właściwości w temperaturze powyżej 120 °C.
Uruchamianie silnika typu diesel
Metoda awaryjnego uruchamiania opisana powyżej nie działa w silnikach Diesla z elektro-rozpylaczem lub samoczynnymi świecami żarowymi, ponieważ wymagają one dodatkowego zasilania sterownika i pompki.
