Dla osób posiadających duży ogród lub działkę, gdzie tradycyjna kosiarka okazuje się niewystarczająca, a zakup gotowego traktorka stanowi znaczący koszt, samodzielny montaż staje się atrakcyjną alternatywą. Wykorzystanie silników spalinowych o mocy 6 do 10 KM, dostępnych w cenie około 1000-1500 zł, pozwala na znaczną redukcję wydatków. Samodzielna budowa ciągnika, często nazywanego SAM, to fascynujący projekt łączący pasję do mechaniki z kreatywnością, umożliwiający stworzenie unikalnej maszyny rolniczej. Proces ten rozpoczyna się od wyboru odpowiedniego podwozia i silnika, często wykorzystując elementy ze starszych maszyn.
Historia i rozwój ciągników "Dzik"
Traktorek ogrodowy typu "Dzik" stanowił popularne i wszechstronne rozwiązanie do prac ogrodniczych i rolnych, oferując szerokie spektrum zastosowań. Jego konstrukcja ewoluowała na przestrzeni lat, a dostępność różnorodnego osprzętu pozwalała na adaptację do wielu zadań.
Początki - "Dzik 1"
Projekt traktorka "Dzik" został opracowany w 1957 roku. W latach 50. XX wieku, w związku ze znacznym rozwojem gospodarstw leśnych, zauważono potrzebę dostarczenia odpowiednich maszyn ułatwiających pracę i zwiększających wydajność. Zlecenie opracowania konstrukcji uniwersalnego ciągnika do pracy w terenie leśnym przekazano do Wrocławskiego Biura Konstrukcyjnego Przemysłu Maszynowego Leśnictwa. Bazował on na dwusuwowym silniku spalinowym typu S-82 z Wytwórni Sprzętu Mechanicznego "Polmo" w Bielsku-Białej. Autorami pierwotnego projektu byli inżynierowie Tomasz Pacyński i Stanisław Goriaczko. W ciągu pierwszego roku produkcji seryjnej na rynek trafiło ponad 300 sztuk ciągników "Dzik 1". Modele te były wyposażone w silnik S-82 konstrukcji Fryderyka Bluemkego, generujący moc około 8 KM. Jako paliwo stosowano mieszankę benzyny samochodowej z olejem silnikowym w stosunku 1:20.
Jednocylindrowe silniki stosowane w ciągnikach "Dzik" miały pojemność 350 cm³, były chłodzone powietrzem i rozwijały moc około 8 KM. Maksymalna prędkość pojazdu wynosiła około 14 km/h. Ciągnik "Dzik 1" ważył 400 kg. Nowością w konstrukcji ciągnika była skrzynka biegów. Miała ona trzy szybkości do przodu (2,6; 4,1 i 14 km/h) oraz jedną wsteczną (3 km/h). Zmiana biegów odbywała się za pomocą sprzęgieł przesuwanych krzywkami. Koła zębate skrzynki były starannie obrobione metodą wiórkowania i utwardzone przez cyjanowanie. Obroty wałka przekaźnika mocy były regulowane w granicach od 200 do 1000 obr./min, co stwarzało możliwość wykorzystania ciągnika do napędu maszyn stacyjnych.
Koła bieżne ciągnika osadzone były na półosiach ułożyskowanych w korpusie skrzyni biegów i mechanizmu różnicowego. Rozstaw kół można było łatwo nastawić na dowolną wielkość w granicach 580 - 950 mm. Z oponami o wymiarze 700 x 16, prześwit podwozia wynosił 300 mm. Na kołach oraz na zderzaku przednim umiejscawiane były dociążniki o łącznym ciężarze 100 kg. Sterowanie pojazdem odbywało się za pomocą kierownicy typu motocyklowego, zamontowanej na teleskopowej kolumnie. Kierowca kierował pojazdem, idąc pieszo za lub obok ciągnika. Rura wydechowa o zmienianym kierunku wydalania spalin umieszczona była z przodu ciągnika. Instalacja świetlna i sygnał dźwiękowy zasilane były od prądnico-iskrownika. Zbiornik paliwa o pojemności 12 l umieszczony był u góry. Konstrukcję uniwersalnego ciągnika uważano za udaną i na wskroś nowoczesną. Na początku 1958 roku wykonano serię prototypową 3 sztuk ciągników, którym nadano nazwę "Dzik". Po przeprowadzeniu testów eksploatacyjnych i wyeliminowaniu wykrytych niedomagań, w lutym 1959 roku ciągnik "Dzik" dopuszczono do seryjnej produkcji. Przeznaczeniem jednoosiowego ciągnika "Dzik" była praca w leśnictwie, sadownictwie oraz gospodarstwach rolnych. W kulturach leśnych pracował on w warunkach dużo cięższych niż ciągnik rolniczy, na przykład w zalesionych obszarach, gdzie poszycie jest związane korzeniami drzew, zapniaczone, porośnięte mchami i roślinnością krzewiastą. W zestawieniu z pompą mógł zasilać cały system deszczowni.
Modernizacja i nowe wersje - "Dzik-2" i "Dzik-21"
Jeszcze w tym samym roku wstrzymano produkcję tej wersji, by wkrótce opracować wersję całkowicie zmodernizowaną, oznaczona jako "Dzik-2". Nowy model otrzymał silnik S-261C o mocy 8,5 KM. Była to konstrukcja o prostszej i bardziej ekonomicznej budowie w porównaniu do poprzedniczki. Produkcja "Dzik-2" rozpoczęła się w 1960 roku. Ciągnik jednoosiowy "Dzik-2" został wykonany przez Gorzowski Zakład Przemysłu Maszynowego Leśnictwa w latach 1958-1959. Celem modernizacji było usunięcie usterek konstrukcyjnych występujących w ciągniku "Dzik-1", uproszczenie systemu przełączania biegów i blokad, tak aby każdy posiadacz ciągnika bez specjalnych kwalifikacji mógł go obsługiwać. Nowa uproszczona i odmykana maska pozwalała na łatwy dostęp do silnika, a zmodernizowana nóżka zamykała się automatycznie z chwilą ruszenia ciągnika do przodu, co polepszyło parametry eksploatacyjne ciągnika. Masa ciągnika "Dzik-2" i późniejszych wersji wynosiła 502 kg.
Na przełomie lat 60. i 70. wprowadzono na rynek wersję "Dzik-21", która wykorzystywała silnik typu 160.03 o mocy 11 KM. Wprowadzone zmiany nie były tak znaczące jak pomiędzy poprzednimi typami, głównie dotyczyły skrzyni biegów. Zastosowano silnik WSM typ 160, który został opracowany na podstawie doświadczeń zebranych podczas wieloletniej produkcji i eksploatacji silników gaźnikowych typu S-261.
Około roku 1980 wyprodukowano ostatnią serię ciągników "Dzik-21". Tym razem produkcją zajęła się Wytwórnia Urządzeń Komunalnych "WUKO" w Stąporkowie. Jednostką napędową nadal pozostawał silnik WSM typ 160. Zamiast oryginalnej, charakterystycznej maski z jednym centralnym reflektorem, stosowanej w ciągniku "Dzik", wykorzystano odpowiednio dopasowaną maskę stosowaną w ciągnikach "Ursus C-330", posiadającą dwa boczne reflektory. To wpłynęło niekorzystnie na gabaryty ciągnika i łatwość omijania przeszkód, zwłaszcza przy pracy w sadzie. Ciągnik dostępny był z przeznaczonym do współpracy z nim urządzeniem transportowym, rolniczym PM-5, również produkcji "WUKO" w Stąporkowie. Dzięki metalowej konstrukcji, z dołączanymi burtami dodatkowymi, osadzonej na przedłużonej, kompletnej tylnej osi samochodu "Syrena", można nim było przewieźć ładunki o masie do 1000 kg. Na tym modelu kończy się historia polskiego ciągnika jednoosiowego "Dzik".
Silniki zdemontowane z ciągników "Dzik" bywały często wykorzystywane w gospodarstwach rolnych do napędu innych maszyn. Z tego powodu niewiele tych pojazdów zachowało się do czasów współczesnych w stanie nadającym się do użytku.
Historia Polskich Mikrociągników - DZIK/TUR/RJS/JAROMKA/PIMR/POLDEK/PREDOM | Rolnicy Z Mazowsza

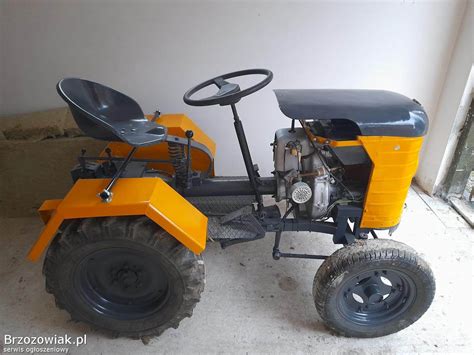

Samodzielna budowa traktorka ogrodowego
Budowa traktorka wymaga dokładnego przygotowania oraz wyboru podstawowych materiałów, które zapewnią solidną konstrukcję i trwałość. Proces ten rozpoczyna się od wyboru odpowiedniego podwozia oraz silnika.
Wybór materiałów i części
Na początek niezbędne są profile stalowe, które posłużą jako rama, oraz blacha stalowa do wykonania nadwozia. Ważne jest, aby materiały były odpowiedniej jakości, odporne na obciążenia mechaniczne i korozję. Wiele osób decyduje się na używane elementy, co może znacznie obniżyć koszty. Kluczowe jest jednak, aby dokładnie ocenić stan tych części przed ich zakupem. Wykorzystanie części z różnych źródeł, takich jak sklepy z używanymi częściami, aukcje internetowe czy lokalne złomowiska, może być bardzo korzystne. Warto zwrócić uwagę na popularne modele ciągników, jak Ursus C-328 czy T-25, z których można pozyskać wiele użytecznych komponentów.
Jeśli chodzi o części, najczęściej wykorzystuje się silniki spalinowe o mocy dostosowanej do wielkości traktorka, odpowiednie przekładnie, wały napędowe i koła o odpowiedniej średnicy i nośności. Należy także pamiętać o elementach sterujących, takich jak pedały, kierownica i układ hamulcowy.
Gdzie szukać części?
Aby skutecznie znaleźć używane części do samodzielnego ciągnika, warto skorzystać z różnych platform internetowych oraz lokalnych zasobów. Poszukując komponentów do budowy traktora, warto zwrócić uwagę na renomowanych dostawców oraz sklepy, które oferują zarówno nowe, jak i odnowione części. W Polsce istnieje wiele miejsc, gdzie entuzjaści DIY mogą znaleźć odpowiednie elementy. Na przykład, sklepy internetowe takie jak e-Ciągnik czy TraktorShop oferują szeroki asortyment części do różnych modeli ciągników, w tym silników, układów hydraulicznych i innych niezbędnych komponentów. Nie można zapomnieć o aukcjach internetowych, które są doskonałym źródłem używanych komponentów. Serwisy takie jak Allegro czy OLX pozwalają na zakup części od innych użytkowników, co często wiąże się z korzystnymi cenami.
Planowanie i budowa ramy
Kolejnym krokiem jest dokładne zaplanowanie wymiarów i przemyślenie układu podzespołów, tak aby zapewnić stabilność i ergonomię użytkowania. Przygotowanie ramy i podwozia traktora to kluczowy etap w procesie budowy. W pierwszej kolejności należy wybrać odpowiednie materiały, które zapewnią stabilność i wytrzymałość konstrukcji. Często wykorzystuje się stalowe profile, takie jak I-beamy czy rury prostokątne, które są idealne do stworzenia solidnej ramy. Podczas przygotowania ramy niezbędne jest również zastosowanie odpowiednich technik spawania lub łączenia elementów, aby zapewnić ich trwałość. Warto pamiętać o modyfikacjach, takich jak skracanie tylnej osi, co może być konieczne, aby dopasować elementy do konstrukcji. Ważne jest, aby dobrać odpowiednią ramę, zwykle ze stali o grubości minimum 3 mm, co zapewni stabilność i wytrzymałość konstrukcji.
Montaż silnika i układu napędowego
Po przygotowaniu ramy przyszedł czas na montaż silnika i układu napędowego. Silnik o mocy od około 5 do 15 koni mechanicznych jest typowym rozwiązaniem dla małych pojazdów tego typu. W zależności od wybranego silnika, na przykład Andoria S-231, należy go umieścić w odpowiedniej pozycji, aby zminimalizować wibracje. Montaż silnika wymaga stabilnego mocowania do ramy oraz poprawnego połączenia z układem napędowym. Zwróć uwagę na układ napędowy - najczęściej stosuje się przekładnie pasowe lub łańcuchowe, które można łatwo dopasować do wybranego silnika, a ich prawidłowy montaż wpływa na płynną jazdę i trwałość traktorka. Napęd mechaniczny realizowany jest najczęściej przez łańcuchy lub wały z przekładnią redukcyjną, co pozwala na optymalizację prędkości i momentu obrotowego. Podczas instalacji ważne jest połączenie silnika z układem przeniesienia napędu, który może obejmować przekładnię pasową i skrzynię biegów. Należy upewnić się, że wszystkie połączenia są szczelne i dobrze zabezpieczone, aby uniknąć problemów podczas eksploatacji.
Układ kierowniczy i hydrauliczny
Budowa traktora wymaga uwzględnienia wielu technicznych aspektów, które mogą znacząco wpłynąć na jego wydajność i funkcjonalność. Kluczowymi elementami są układ kierowniczy i system hydrauliczny, które muszą być odpowiednio dostosowane do indywidualnych potrzeb użytkownika. Dobre zrozumienie tych systemów pozwala na wprowadzenie modyfikacji, które poprawią manewrowość i wydajność traktora. Ważne jest również, aby zrozumieć, jak poszczególne komponenty współpracują ze sobą. Instalacja hydrauliki i układu kierowniczego wymaga precyzyjnego dopasowania oraz odpowiednich materiałów, aby zapewnić długotrwałą i niezawodną eksploatację.
Dostosowanie układu kierowniczego do własnych potrzeb jest kluczowe dla poprawy manewrowości traktora. Można to osiągnąć poprzez modyfikację elementów, takich jak przekładnia kierownicza czy mechanizmy sterujące. Warto rozważyć zastosowanie nowoczesnych rozwiązań, takich jak układy kierownicze z elektrycznym wspomaganiem, które zwiększają komfort prowadzenia i precyzję manewrów.
Wybór odpowiedniego systemu hydraulicznego jest kluczowy dla funkcjonalności traktora samodzielnego. Istnieje wiele typów systemów hydraulicznych, które można zastosować, w tym hydraulika otwarta i zamknięta. Systemy hydrauliczne otwarte są prostsze w instalacji, ale mogą być mniej efektywne, podczas gdy systemy zamknięte oferują lepszą wydajność i kontrolę. Podczas instalacji hydrauliki należy pamiętać o odpowiednim doborze węży, zaworów i siłowników, które będą pasować do specyfikacji traktora. Ważne jest, aby wszystkie połączenia były szczelne, co zapobiegnie wyciekom i zwiększy bezpieczeństwo użytkowania.
Wyzwania techniczne i bezpieczeństwo
Podczas realizacji projektu często pojawiają się wyzwania techniczne, których rozwiązanie wymaga precyzji. Jednym z najczęstszych problemów jest niewłaściwe spasowanie elementów ramy, co prowadzi do nierównomiernego rozkładu obciążeń i utrudnia montaż podzespołów. Inną kwestią jest dobór niewłaściwego silnika lub przekładni, co skutkuje niską efektywnością napędu lub nadmiernym zużyciem paliwa. Problemy mogą też dotyczyć układu kierowniczego - zbyt luźne lub zbyt sztywne połączenia utrudniają sterowanie.
Bezpieczeństwo podczas budowy i eksploatacji traktorka jest priorytetem. Przed przystąpieniem do prac montażowych należy upewnić się, że wszystkie narzędzia są sprawne i posiadają odpowiednie zabezpieczenia. Montaż należy prowadzić zgodnie z dokumentacją techniczną, zwracając uwagę na prawidłowe połączenia spawane i śrubowe, które muszą wytrzymać przewidywane obciążenia. Podczas instalacji układów napędowych i hamulcowych konieczne jest stosowanie elementów zgodnych z normami technicznymi.
Dobór narzędzi oraz części ma kluczowe znaczenie dla efektywności i bezpieczeństwa podczas montażu. Do podstawowych narzędzi należą spawarka inwertorowa, wiertarka, szlifierka kątowa, klucze dynamometryczne oraz mierniki.
Nowoczesne technologie w budowie SAM
W dzisiejszych czasach nowoczesne technologie mogą znacząco wpłynąć na efektywność budowy traktora samodzielnego. Warto rozważyć zastosowanie systemów automatyzacji, które mogą ułatwić procesy takie jak montaż hydrauliki czy regulacja układu kierowniczego. Na przykład, wykorzystanie czujników do monitorowania ciśnienia w systemie hydraulicznym pozwala na bieżąco dostosowywać parametry pracy, co zwiększa bezpieczeństwo i wydajność traktora. Warto również zwrócić uwagę na technologie IoT (Internet of Things), które mogą umożliwić zdalne monitorowanie stanu traktora. Dzięki temu użytkownicy mogą otrzymywać powiadomienia o ewentualnych problemach, co pozwala na szybszą reakcję i minimalizację przestojów.
Zastosowania i konserwacja
Traktorek "Dzik" był często wykorzystywany do prac wymagających koszenia. W kontekście sadownictwa, gdzie poza chemicznymi metodami zwalczania chwastów dominuje odchwaszczanie mechaniczne, utrzymywanie naturalnego zadarnienia wymaga regularnego koszenia. W takim przypadku niezbędna była kosiarka, która mogłaby współpracować z ciągnikiem "Dzik". Jednym z rozwiązań było zastosowanie specjalnego zaczepu N3 do podłączenia kosiarki listwowej, która cieszyła się popularnością w latach produkcji ciągnika jako jedyny mechaniczny system koszenia.
Jednakże, kosiarki listwowe miały swoje wady, takie jak mała wydajność i duża wrażliwość na napotykane przeszkody. W odpowiedzi na te ograniczenia, po rozważeniu różnych idei i dostępności podzespołów, podjęto decyzję o konstrukcji kosiarki bijakowej, zwanej również kosiarko-rozdrabniaczem bijakowym. Konstrukcja taka opierała się na trzech punktach podparcia: z przodu na wózku MWZ-2, a z tyłu na dwóch kołach skrętnych. Głównym elementem kosiarki bijakowej jest poziomy wał nożowy, na którym zamocowane są noże bijakowe, często typu "Y", lekkie i przeznaczone do rozdrabniania trawy. Wał nożowy osadzony był w samonastawnych oprawach łożyskowych (odpowiedniki SKF SY40). Przednia rotacja wału nożowego, działająca w tym samym kierunku co koła ciągnika, miała za zadanie podnosić trawę dla równego ucinania. Zakładane obroty wału mogły wynosić około 3300 obr/min.
Wielofunkcyjność i osprzęt
Wielofunkcyjność traktorka "Dzik" jest jego kluczowym atutem. Oprócz koszenia, może być on wykorzystywany do grabienia, odśnieżania, a także transportu materiałów dzięki możliwości podłączenia przyczepy. Traktorek "Dzik" z osprzętem staje się uniwersalnym narzędziem na każdą porę roku - od przygotowania gleby wiosną, przez koszenie latem, zbieranie liści jesienią, aż po odśnieżanie zimą. Przyczepa jest nieocenioną pomocą przy większych pracach, umożliwiając przewóz narzędzi, ziemi czy kruszywa bez nadwyrężania sił.
Możliwość dopasowania osprzętu do indywidualnych potrzeb sprawia, że traktorek "Dzik" jest elastycznym rozwiązaniem. Pozwala to na oszczędność miejsca w garażu, ponieważ jeden sprzęt może pełnić wiele zastosowań. Jego kompaktowa konstrukcja umożliwia łatwe manewrowanie nawet w ciasnych przestrzeniach, między grządkami czy drzewami. Jednoosiowa konstrukcja zapewnia niezrównaną zwrotność, a także ułatwia transport i przechowywanie, dzięki czemu taki traktorek zmieści się nawet w niewielkim garażu. Współczesny traktorek "Dzik" to profesjonalne rozwiązanie do ogrodu i na działkę, wyróżniające się solidną konstrukcją i wysoką wydajnością. Kompaktowe rozmiary sprawiają, że nadaje się on nawet na mniejsze powierzchnie. Innowacyjna technologia i ergonomiczny design ułatwiają pracę, eliminując potrzebę męczącego koszenia czy przewożenia ciężkich ładunków. Traktorek "Dzik" jest postrzegany jako niezawodny partner, inwestycja na lata, gwarantująca długotrwałe użytkowanie. Traktorek ogrodowy "Dzik" to sprzęt dla pasjonatów ogrodnictwa, który pozwala zaoszczędzić czas i energię. Wybierając profesjonalny sprzęt, można osiągnąć profesjonalne efekty bez nadmiernego wysiłku.
Konserwacja traktorka
Regularna konserwacja zapewnia długą i bezawaryjną eksploatację traktorka. Systematycznie należy kontrolować i smarować łożyska, przekładnie oraz łańcuchy napędowe, co ogranicza zużycie mechaniczne. Warto także regularnie sprawdzać stan i napięcie pasków klinowych, a także poziom oleju w silniku i przekładni. Przed każdym sezonem zaleca się dokładne czyszczenie pojazdu oraz kontrolę układu hamulcowego i sterowania.
