Kompleksowy Przewodnik po Żurawiach Budowlanych: Konstrukcja, Typy i Bezpieczeństwo

Żuraw budowlany to kluczowy element wielu inwestycji, umożliwiający sprawne przenoszenie materiałów i zwiększenie tempa realizacji prac. Te imponujące maszyny są nieodłącznym elementem krajobrazu budów, stanowiąc kluczowe narzędzie w procesie wznoszenia nowych konstrukcji. Imponująca wysokość i zdolność do przenoszenia ciężkich ładunków na duże odległości czynią żurawie niezastąpionymi w nowoczesnym budownictwie. Niniejszy artykuł przedstawia podstawowe informacje na temat żurawi budowlanych, ich typów, kluczowych elementów konstrukcyjnych, procesu montażu oraz, co najważniejsze, kwestii bezpieczeństwa i wyzwań związanych z ich projektowaniem i budową.

Kluczowa rola żurawi w budownictwie

Żurawie, dźwigi, wciągarki, podnośniki - bez tych urządzeń trudno sobie wyobrazić jakąkolwiek budowę. Urządzenia mogą szybko przenosić duże ciężary na odległość lub wysokość, mogą być stacjonarne i ruchome. Przez plac budowy przewija się dużo takich urządzeń, wykorzystywane są przez różny okres czasu. Jednak najdłużej na budowie stoją zazwyczaj żurawie wieżowe. Nie tylko dlatego, że potrzeba najwięcej czasu na ich zmontowanie, ale również dlatego, że najbardziej usprawniają prace przy najniższych kosztach.

Rodzaje żurawi budowlanych

Żurawie produkowane są w wielu odmianach i rozwiązaniach konstrukcyjnych, dopasowanych do specyficznych potrzeb inwestycji.

Klasyfikacja żurawi wieżowych

• Stacjonarne: Tego typu urządzenia montuje się na stałej podstawie, zazwyczaj żelbetowej platformie, dodatkowo można je zabezpieczyć systemem kotwic. Nadają się do budowy wysokich konstrukcji, ponieważ są w stanie podnosić bardzo ciężkie ładunki, na przykład duże bloki budowlane i kabiny wind, na dużą wysokość.
• Mobilne: Tego typu urządzenia montuje się na podwoziu kołowym lub gąsienicowym, co zapewnia im mobilność na placu budowy. Maszynę można szybko przemieszczać między różnymi punktami roboczymi, a nawet na sąsiedni obiekt.
• Przyczepiane (ścienne): Ten rodzaj nie ma części jezdnej, podporą dla maszyny jest sam budynek: dźwig montuje się na fundamencie, a wieżę mocuje do ściany. Taka konstrukcja pozwala zwiększyć wysokość podnoszenia.
• Samopodnoszące: Takie dźwigi montuje się wewnątrz budowanego obiektu. Podstawa maszyny opiera się na stropie, a za pomocą wciągarki dźwig jest podnoszony do góry. W ten sposób podnosi się on wraz z konstrukcją i może transportować ładunek na dowolną wysokość.

Typy wysięgników

W zależności od konstrukcji, wyróżnia się następujące typy wysięgników:

• Belkowe (wodzakowe): ze statycznym, poziomym wysięgnikiem, który reguluje się poprzez przemieszczanie wózka z urządzeniem zaczepowym.
• Podnoszące (uchylne): długość wysięgnika reguluje się poziomo poprzez jego obrót względem przegubu.
• Przegubowe: wysięg wysięgnika regulowany jest zarówno poprzez zwiększenie kąta podnoszenia, jak i poziomą prowadnicę.

Mini żurawie i ich zastosowanie

Mały dźwig to rzadki widok na budowach domów jednorodzinnych, a przecież ogromnie ułatwia i przyspiesza roboty. Do rozładunku palet lub pakunków z ciężkimi materiałami budowlanymi służą HDSy, czyli małe dźwigi zainstalowane na ciężarówkach. Aby bezpiecznie, wygodnie i szybko przetransportować budulec na wysokość kilku metrów, nie jest potrzebny wielki żuraw, wystarczy mały dźwig budowlany. Mini żurawie przypominają nieco roboty bojowe z filmów science fiction. Mają kompaktową budowę, a ich najważniejszy element to teleskopowo wysuwany wysięgnik, poruszany dzięki silnikowi elektrycznemu. Są też modele mini żurawi z silnikami hybrydowymi - diesla, polecane do prac na zewnątrz i cichego silnika elektrycznego, w sam raz do robót pod dachem. Stabilność zapewniają hydrauliczne podpory boczne o regulowanej długości i wysokości oparcia. Ich specyficzny kształt sprawił, że żurawie te nazywa się popularnie dźwigami-pająkami. Podpory są tak skonstruowane, żeby nie niszczyły podłoża, na którym stanie dźwig. Co bardzo ważne, podpory pozwalają ustawić mini żurawia nawet na nierównym, a wręcz stromym terenie. Nie boi się on nawet gruntów grząskich.

W wypożyczalniach znajdziesz dwa typy mini żurawi:

• „Podnieś i jedź” (minipikery): mogą one przemieszczać się z uniesionym ładunkiem.
• Typowe żurawie pająki: umożliwiają tylko pracę stacjonarną, choć mogą się przemieszczać bez ładunku.

Na obszary szczególnie nieprzyjazne, zamiast żurawi kołowych polecane są gąsienicowe, prące na przód jak małe czołgi. Poruszanie wysięgnikiem odbywa się za pomocą dźwigni albo zdalnie, co jest korzystne, ponieważ operator może oddalić się od maszyny, aby bez ograniczeń obserwować pole manewru wysięgnika. Transport małych dźwigów z miejsca na miejsce nie wymaga specjalnych lawet. Można wynająć małe żurawie o nośności od 1 do 8 ton. W przypadku mini dźwigów zasięg dochodzi nawet do 25 m, co jest w zupełności wystarczające jak na budynek mieszkalny nawet o więcej niż 3 kondygnacjach. Oczywiście najważniejszy w mini żurawiu jest hak szperający, do różnych przedmiotów lub zbloczy, ale na tym możliwości się nie kończą. W wypożyczalniach znajdziemy np. wyposażenie do przenoszenia wielkich przeszkleń. To wielkie przyssawki (manipulatory podciśnieniowe, chwytaki próżniowe), pozwalające rozładować ogromne okna, ważące po kilkaset kilogramów i podnieść je na wysokość montażu. Można też zamiast haka podczepić do wysięgnika wyciągarkę z liną zakończoną zbloczem hakowym.

Budowa i elementy konstrukcyjne żurawia wieżowego

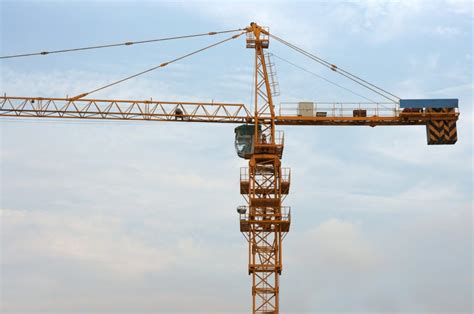

Żuraw wieżowy ma uogólnioną konstrukcję, obejmującą podstawę nośną i wieżę (maszt), która podtrzymuje wysięgnik. Wysięgnik wyposażony jest w hak lub inne urządzenia do podnoszenia ładunków. Poniżej przedstawiono kluczowe elementy żurawia wieżowego:

• Podstawa: W centrum konstrukcji znajduje się podstawa, czyli element, od którego zaczyna się cała budowa żurawia stacjonarnego. Najczęściej jest to rama krzyżowa z balastem. Podstawa żurawia wieżowego odpowiada za jego stabilność. Wybór odpowiedniego typu podstawy, np. ramy krzyżowej z balastem lub kotwy fundamentowej, musi uwzględniać rodzaj żurawia, przewidywany udźwig oraz warunki gruntowe. Dociążenie stanowią bloki betonowe, których ilość i wagę dobiera się zależnie od konfiguracji żurawia. Niedopasowanie podstawy do wymagań technicznych może skutkować nieprawidłową pracą żurawia lub zagrożeniem dla bezpieczeństwa na budowie.
• Wieża (maszt): Stanowi pionową, kratownicową konstrukcję, która zapewnia żurawiowi wysokość roboczą oraz pełni funkcję nośną. Na maszcie osadzone są wysięgnik, kabina operatora i inne kluczowe elementy konstrukcji żurawia. Maszt ma zwykle formę wielosegmentowej kolumny, której wysokość reguluje się w zależności od potrzeb konkretnej budowy. Segmentowa konstrukcja ułatwia montaż, demontaż i transport. Jego kratownicowa forma gwarantuje dużą sztywność przy stosunkowo niskiej masie własnej. Wieża żurawia może być dodatkowo wzmacniana odciągami, które stabilizują konstrukcję przy silnych wiatrach lub dużych obciążeniach.
• Wysięgnik (ramię): Najbardziej charakterystyczny element, poziome ramię, które odpowiada za podnoszenie i przemieszczanie ładunków na odległość. Wysięgnik montowany jest na szczycie wieży, a jego długość można modyfikować, w zależności od typu żurawia, dopasowując do specyfiki placu budowy. Długość wysięgnika jest dobierana zgodnie z zapotrzebowaniem budowy i zwykle wynosi między 30 a 60 metrów. Z drugiej strony wysięgnika zamontowane są przeciwwagi, które zapewniają stabilność żurawia.
• Kabina operatora: Centrum dowodzenia, z którego steruje się wszystkimi funkcjami urządzenia.
• Mechanizm obrotu: Jeden z podstawowych elementów, który umożliwia przemieszczanie ładunku w różnych kierunkach bez konieczności przesuwania całej konstrukcji. W żurawiach górnoobrotowych mechanizm ten umieszczony jest na szczycie wieży i obraca jedynie wysięgnik oraz przeciwwysięgnik. Mechanizm obrotu zazwyczaj składa się z silnika, reduktora oraz kolumny obrotu.
• Wciągarka: Odpowiada za pionowy transport ładunków, a w zależności od konstrukcji może również umożliwiać ich przemieszczenie w poziomie. Występują różne rodzaje wciągarek, w tym linowe i łańcuchowe, z napędem elektrycznym, hydraulicznym lub ręcznym. Wciągarki znacząco różnią się od klasycznych wciągników, które działają wyłącznie w pionie.
• Liny i bloczki: Umożliwiają podnoszenie i opuszczanie ładunków.
• Systemy napędowe i bezpieczeństwa: Zapewniają płynną i kontrolowaną pracę żurawia.

Parametry i kryteria wyboru żurawia

Od wybranego modelu zależy szybkość, jakość, bezpieczeństwo i opłacalność budowy. Dlatego lepiej wcześniej sporządzić projekt prac, uwzględniając planowane koszty konserwacji i eksploatacji sprzętu. Przy planowaniu budowy warto wziąć pod uwagę, na jakie etapy podzielona zostanie inwestycja oraz jakiej wagi materiały mają być przenoszone żurawiem.

Kluczowe parametry

Przed rozpoczęciem jakichkolwiek obliczeń należy jasno określić przeznaczenie żurawia i uwzględnić następujące parametry:

• Udźwig (limit obciążenia roboczego - DOR): Jaki jest maksymalny ciężar, jaki musi unieść dźwig? Zawsze uwzględniaj współczynnik bezpieczeństwa haka i samego wciągnika. Udźwig przy maksymalnym wysięgu wysięgnika może wynosić od 5 do 75 ton w zależności od konstrukcji platformy. Żurawie z obrotową platformą zazwyczaj są w stanie podnieść do 25 ton. Żurawie z nieobrotową wieżą podnoszą do 75 ton. Jeśli masa ładunku przekracza ustalone parametry, uruchamia się ogranicznik udźwigu i następuje automatyczne wyłączenie wysięgnika lub mechanizmu podnoszenia. W przypadku budowy monolitycznej odpowiednie są maszyny o nośności 6-8 t.
• Rozpiętość (zasięg lub długość wysięgnika): Jaka jest odległość w poziomie od środka masztu do środka haka? Długość wysięgnika jest związana z wymiarami budynku. Wysięgnik musi sięgać do dowolnego punktu jego obwodu. Jeśli jeden żuraw nie wystarcza, używa się dwóch lub więcej żurawi. Najważniejsze jest, aby ustawić je tak, aby uniemożliwić kolizję.
• Wysokość podnoszenia: W zależności od modelu parametr ten może wynosić od 20 do 220 m. Przy maksymalnym podnoszeniu pod hakiem powinno pozostać 6-10 m do obliczeniowej wysokości konstrukcji, w przeciwnym razie konieczne będzie zastosowanie dodatkowego mocowania dźwigu do konstrukcji budynku. Takie mocowanie wymaga dużych dodatkowych nakładów kapitałowych.
• Obrót: Czy będzie to obrót o 180 stopni, 270 stopni, czy pełny obrót o 360 stopni?
• Mobilność: Modele stacjonarne wykonują prace w jednym miejscu. Ruchome mogą przemieszczać się na ograniczoną odległość, na przykład po szynach. Technika samobieżna ma najwyższą manewrowość.

Kluczowe obciążenia do rozważenia

W projekcie żurawia należy uwzględnić następujące obciążenia:

• Obciążenie pionowe: ciężar ładunku plus ciężar wciągnika i haka.
• Obciążenie momentem poziomym: siła wytworzona przez obciążenie działające na odległość (rozpiętość), tworząca moment przechylający maszt. Moment = Obciążenie x Rozpiętość.
• Obciążenie udarowe: siły dynamiczne powstające podczas uruchamiania, zatrzymywania lub podnoszenia.
• Boczne obciążenie ciągnące: niebezpieczna siła poza osią, która występuje, gdy operator ciągnie ładunek na boki.

Wymagania operacyjne i warunki terenowe

Należy uwzględnić ograniczenia terytorialne obiektu, obecność przeszkód w strefie pracy, odległość magazynu, pomieszczeń socjalnych i pomocniczych. Wiele zależy od stanu i jakości dróg dojazdowych do strefy roboczej, ograniczeń ze strony organów kontrolnych oraz jakości gruntu na placu budowy. Mniejsze budowy w większości obsługiwane mogą być przez żurawie dolnoobrotowe, co wiąże się z niższymi kosztami transportu, montażu oraz mniejszym zapotrzebowaniem na miejsce.

Proces montażu żurawia budowlanego

Aby żuraw mógł funkcjonować bezpiecznie i efektywnie, konieczne jest jego staranne złożenie według ustalonych procedur. Montaż takiej maszyny wymaga precyzji, specjalistycznej wiedzy oraz współpracy doświadczonych techników. Cały proces musi być przeprowadzony zgodnie z dokumentacją techniczną, zaleceniami producenta oraz obowiązującymi normami. Od jakości wykonanych działań zależy stabilność urządzenia i jego niezawodność w trakcie intensywnej eksploatacji na placu budowy.

Przygotowanie terenu i transport

Zanim rozpocznie się właściwy montaż, należy odpowiednio przygotować teren. Podłoże, na którym stanie żuraw, powinno być stabilne, wyrównane i odpowiednio wzmocnione. W przypadku konstrukcji wieżowych często wylewa się żelbetowy fundament z zakotwieniem, który przejmuje siły działające na maszynę. Kiedy etap utwardzania jest zakończony, na plac budowy przyjeżdża kilka, a czasami nawet kilkanaście samochodów ciężarowych. Transport poszczególnych części żurawia odbywa się zazwyczaj z wykorzystaniem naczep niskopodwoziowych, które umożliwiają przewóz dużych i ciężkich elementów, takich jak wieża, wysięgnik, przeciwwagi czy kabina operatora. Rozładunek i rozmieszczenie komponentów na terenie montażu powinny być przemyślane - istotne jest zachowanie przestrzeni manewrowej i zapewnienie bezpieczeństwa osobom pracującym w pobliżu.

Właściwy montaż

Właściwy montaż rozpoczyna się od zainstalowania podstawy, do której mocuje się pierwszy segment wieży. Rama krzyżowa podstawy żurawia musi zostać dokładnie wypoziomowana, ponieważ to od niej zależy stateczność urządzenia. Rama ta jest przytwierdzana do podstawy za pomocą na przykład śrub fundamentowych. Kiedy podstawa wieży jest już gotowa, ekipa przystępuje do najbardziej efektownej części prac. Kolejne części wieży łączy się przy użyciu dźwigu pomocniczego, podnosząc i stabilizując je zgodnie z ustalonym porządkiem. Elementy te skręcane są śrubami. W międzyczasie, na ziemi, trwa montaż wysięgnika wodzakowego oraz wysięgnika przeciwwagi. Po osiągnięciu wymaganej wysokości montowany jest obrót, kabina sterownicza, przeciwwaga oraz wysięgnik, który może mieć formę poziomą lub pochyloną, zależnie od typu żurawia. Elementy łączone są za pomocą sworzni, śrub i zabezpieczeń, a ich położenie kontrolowane jest przy użyciu urządzeń pomiarowych. Kluczowym etapem jest dokładne wyważenie konstrukcji i upewnienie się, że mechanizmy podnoszenia oraz obrotu działają płynnie.

Testy i inspekcja końcowa

Po zakończeniu składania przeprowadza się serię prób funkcjonalnych, testując każdy z układów - od napędu po hamulce. Inspekcja końcowa odbywa się z udziałem specjalisty odpowiedzialnego za dopuszczenie maszyny do eksploatacji.

Bezpieczeństwo i regulacje prawne

Bezpieczeństwo żurawia wieżowego jest priorytetem. Dlatego nowoczesne konstrukcje są wyposażone w zaawansowane systemy zabezpieczeń. Obejmują one zarówno fizyczną budowę maszyny, jak i systemy monitorujące jego działanie, aby operator miał pewność, że prace są prowadzone w bezpiecznych warunkach. Z podstawowych można wymienić wbudowaną wagę podwieszanego ładunku, dzięki której nie dochodzi do przeciążenia żurawia, czy stację pogodową do monitorowania siły wiatru. Nowoczesne żurawie są naszpikowane elektroniką. Dzięki temu możemy nawet zdalnie monitorować jego stan i działanie w czasie rzeczywistym. Operator jest również na bieżąco informowany o wszelkich nieprawidłowościach z poziomu kabiny, co pozwala na szybką reakcję w przypadku wszelkich usterek. Każda firma, która eksploatuje żurawie wieżowe, powinna posiadać jasno określone procedury bezpieczeństwa. Obejmują one zasady postępowania w różnych sytuacjach, od rutynowych prac po sytuacje awaryjne.

Urząd Dozoru Technicznego (UDT)

W celu przystąpienia do montażu i prawidłowej pracy żurawia należy spełnić szereg wymagań, które mają na celu bezawaryjną i zgodną z przepisami budowlanymi pracę. Każdy żuraw wymaga zarejestrowania w Urzędzie Dozoru Technicznego, nowy jak i używany. Żurawie stacjonarne - wszystkie podlegają dozorowi technicznemu, nie ma znaczenia, czy są do użytku prywatnego, czy komercyjnego (nie ma takiego rozgraniczenia). Oznacza to, że musi być zgłoszony do UDT, co dwa lata musi mieć badanie doraźne wykonane przez UDT. Jeśli żuraw ma 1000 kg udźwigu, to może nie być zgłoszony do UDT tylko pod warunkiem, że ma napęd ręczny, a nawet wtedy powinien być konserwowany co 90 dni. Zapomnij, że sam postawisz się w roli operatora - operatorem powinna być osoba przeszkolona. Na szczęście firmy wynajmujące mini żurawie mają też personel do ich obsługi.

Wyzwania i ryzyka samodzielnej budowy żurawia

Samodzielna budowa żurawia, zwłaszcza o znacznym udźwigu i zasięgu, wiąże się z ogromnym ryzykiem i wymaga specjalistycznej wiedzy inżynierskiej. Panowie doradczcy jednoznacznie stwierdzają: tu potrzeba specjalistów od budowy takich maszyn. Obliczenia, obliczenia... Na podstawie podpowiedzi z internetu nie da się zbudować takiego żurawia.

Konieczność precyzyjnych obliczeń

Każdy element konstrukcji, od podstawy po wysięgnik, musi być dokładnie obliczony pod kątem wytrzymałości na obciążenia. Przykładowo, jeśli żuraw ma być mobilny z podstawą 200 cm x 200 cm z żurawiem na środku, to potrzebne będzie obciążenie ponad 3 tony, żeby konstrukcja trzymała się jako tako, a wypada dać co najmniej 5 ton. Dla równowagi stabilnej wystarczą 3 tony. Jeśli współczynnik bezpieczeństwa dla dociążenia wyniesie 1,5, to z 2,4 tony robi się 3,6 tony, a przy współczynniku bezpieczeństwa 2,0 mamy już 4,8 tony.

Pamiętaj, że: jeśli na linie z hakiem powiesisz jakiś ciężar, to ta lina (a dokładniej jej odcinek poziomy) będzie ciągnąć wózek w stronę słupa z siłą równą temu ciężarowi. W przypadku ramienia o długości 6 metrów i udźwigu 300-400 kg, te siły będą znaczne.

Wytrzymałość materiałów i połączeń

Kwestie takie jak przekrój profili (np. poziome ramię z profilu 150/70/5mm, pionowy słup z profilu 180/180/4mm) oraz sposób ich łączenia (np. spawane zawiasy, śruby) są krytyczne. Spawanie zmniejsza wytrzymałość, a połączenia pionowego słupa nie wystarczy wsadzić jedno w drugie, muszą być śruby, które połączą te kątowniki z końcówką profilu, i to o łącznym przekroju około 480mm² na kątownik, czyli np. po 6 śrub 10mm na jedno połączenie (lepiej cieńsze, a więcej - po 10 śrub 8mm).

Sześć metrów wysokości i zasięg ramienia sześciu metrów to bardzo ambitna konstrukcja. Przeszło 2 tony oparte na szczycie 6-metrowego profilu to sporo. Ponadto sztywność profilu przewidzianego na ramię poziome nie będzie zbyt wielka (zamontowanego dłuższą osią w pionie i do tego osłabionego nacięciem na wózek bramowy).

Stabilność i dociążenie

Kluczowe jest zapewnienie stabilności. Możliwe rozwiązania, takie jak wysuwane łapy (jak w dźwigach samojezdnych) lub ruchoma przeciwwaga, mogą zmniejszyć potrzebne dociążenie podstawy. Jednak nawet z nimi: Ograniczeniem udźwigu takiego żurawia jest wytrzymałość lin i rury, oraz konieczność pozostawania środka ciężkości w obrębie podstawy - jeśli on sam + dociążenie mają środek ciężkości na środku podstawy, i wagę 1.6 tony, to przy sięgnięciu na odległość 6 metrów niecałe 300 kg przyczepione do końca ramienia wyprowadzi środek ciężkości poza podstawę, i żuraw się przewróci.

Ograniczenia czasowe i kontrola

Każda taka konstrukcja kiedyś się przewróci - konieczna jest systematyczna kontrola jej stanu, żeby to nie nastąpiło w czasie pracy, a dopiero podczas rozbiórki na złom, i to w zaplanowany sposób. Bez kontroli z dużym prawdopodobieństwem przewróci się w czasie pracy - coś skoroduje, puści... Ważne jest, aby pamiętać, że "czas życia" takiego żurawia jest ograniczony. Nawet dla żurawia pracującego wewnątrz pomieszczenia, zaleca się kontrolę konstrukcji nośnej raz na 10 lat.

Gdzie szukać profesjonalnego wsparcia?

Decydując się na wynajem lub zakup urządzenia dźwignicowego, zyskują Państwo nie tylko pewność w kwestii sprawności technicznej maszyny, ale i fachowe doradztwo na każdym etapie współpracy. Zanim wybrany żuraw trafi na plac budowy, przechodzi szereg rygorystycznych kontroli i testów, w trosce o bezpieczeństwo osób i mienia oraz sprawną i bezawaryjną pracę. Ponadto firmy dysponują pojazdami odpowiednio przygotowanymi do transportu nawet największych urządzeń, gwarantując sprawny i terminowy transport maszyny oraz fachowy montaż wszystkich jego elementów na docelowym placu. Nie trzeba być specjalistą, aby wynająć dźwig. W wypożyczalniach i firmach handlujących mini żurawiami pracują fachowcy, gotowi pomóc w wyborze sprzętu najodpowiedniejszego do potrzeb klienta.
