Koparko-ładowarka JCB 3CX to ikoniczna maszyna, znana na całym świecie ze swojej niezawodności, wydajności i wszechstronności. Ten artykuł przedstawia szczegółowy przegląd jej specyfikacji, parametrów i możliwości, oferując analizę danych technicznych tego popularnego modelu. Wybór koparko-ładowarki JCB 3CX to decyzja, która przynosi wiele korzyści, przede wszystkim dzięki jej wysokiej wydajności i uniwersalności.
Ewolucja i Popularność Modelu
Koparko-ładowarka JCB 3CX przeszła długą drogę ewolucji. Od momentu wprowadzenia na rynek, model ten był stale ulepszany i modernizowany, aby sprostać rosnącym wymaganiom rynku budowlanego. Historia 3CX jest nierozerwalnie związana z historią samej firmy JCB. W 1953 roku Joseph Cyril Bamford zrewolucjonizował rynek, tworząc JCB Mk 1 - pierwszą na świecie koparko-ładowarkę. Prawdziwa dominacja rozpoczęła się wraz z serią "3C", a model 3CIII z 1977 roku sprzedał się w ogromnych ilościach. Koparko-ładowarki JCB 3CX są jednymi z najpopularniejszych na świecie. Dla wielu operatorów w Polsce i Europie pojęcia "maszyny budowlane" i "JCB 3CX" są niemal tożsame. Żółta koparko-ładowarka z charakterystycznym logo to najczęściej spotykany widok na placach budowy od ponad 40 lat. Za fenomenem tej maszyny stoi połączenie wszechstronności, niezawodności i ciągłych innowacji, które sprawiły, że 3CX stał się synonimem swojej klasy.
Specyfikacja Silnika
Specyfikacja koparko-ładowarki JCB 3CX w kwestii silnika to kluczowy parametr, który wpływa na jej wydajność. Dane techniczne koparkoładowarki JCB 3CX wskazują, że JCB 3CX koparko-ładowarka może być wyposażona w różne modele silników, w zależności od roku produkcji i konfiguracji. Silnik koparki charakteryzuje się określoną mocą, momentem obrotowym i pojemnością, co przekłada się na jej zdolność do wykonywania ciężkich prac w trudnych warunkach. Kluczowe dane JCB 3CX to moc silnika 55,4 kW (w starszych wersjach). W koparce JCB 3CX zużycie paliwa na godzinę może spaść nawet o 25% dzięki zastosowaniu transformatora hydraulicznego z blokadą EcoRoad. W najnowszych modelach tego agregatu system spalania paliwa stał się znacznie bardziej wydajny, co pozwala zrezygnować z filtra sadzy układu wydechowego i zmniejsza zużycie paliwa.
Charakterystyka Silnika JCB 3CX
Koparko-ładowarka JCB 3CX posiada silnik wysokoprężny Perkins 1004-40T z 4 cylindrami, a pojemność silnika wynosi 4 litry. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach. Dzięki temu zużycie paliwa jest minimalne, a wydajność pozostaje wysoka. Dodatkowo, silnik jest wyposażony w system podgrzewania o mocy 240 W, który pozwala na szybki start nawet w bardzo niskich temperaturach. Istnieje skuteczny system chłodzenia i turbodoładowanie.
W instalacji wbudowany jest również filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, dzięki któremu olej dłużej pozostaje czysty. Filtr powietrza posiada także system automatycznego czyszczenia. Codzienna kontrola, konserwacja lub naprawa nie sprawiają trudności, ponieważ konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów.
Wydajność Układu Hydraulicznego
W maszynach budowlanych z układem hydraulicznym to właśnie ciśnienie stanowi o sile ich działania. W przypadku koparko-ładowarek JCB 3CX jego prawidłowy poziom przekłada się bezpośrednio na wydajność, trwałość komponentów i bezpieczeństwo operatora. Nawet drobne odchylenia mogą prowadzić do wadliwego działania siłowników lub przeciążenia zaworów. Koparko-ładowarka JCB 3CX charakteryzuje się wydajnym silnikiem Ecomax o mocy 55 kW oraz układem hydraulicznym, który umożliwia łatwe i szybkie wykonywanie prac. Posiada pojemność, która pozwala na efektywne ładowanie i kopanie w różnych warunkach terenowych.
Wydajność koparko-ładowarki JCB 3CX jako ładowarki i koparki to kluczowy aspekt, który decyduje o jej efektywności w pracy. Dane techniczne koparkoładowarki JCB 3CX precyzują udźwig i pojemność łyżek, co ma bezpośredni wpływ na ilość materiału, jaki maszyna może podnosić i transportować. Specyfikacja koparkoładowarki JCB 3CX podaje maksymalny zasięg i głębokość kopania, co pozwala ocenić jej zdolność do wykonywania różnorodnych prac ziemnych. Teoretyczny udźwig przedniej łyżki JCB 3CX według producenta to 3100 kg, masa operacyjna 7200 kg i udźwig ładowarki do 2500 kg.
Prawidłowe Ciśnienie Robocze i Objawy Nieprawidłowości
Zanim pompa hydrauliczna zacznie pracować na granicy swojej wytrzymałości, warto zdobyć wiedzę odnośnie JCB 3CX, jakie ciśnienie w hydraulice uznawane jest za prawidłowe, a kiedy stan wymaga interwencji serwisowej. W modelu JCB 3CX prawidłowe ciśnienie robocze mieści się zazwyczaj w przedziale 225-250 barów, przy czym maksymalne wartości mogą różnić się zależnie od wersji silnikowej, typu pompy (zazwyczaj zębata lub tłoczkowa) oraz konfiguracji układu rozdzielaczy. Wartości graniczne powinny być każdorazowo sprawdzane względem dokumentacji technicznej konkretnej maszyny - dane fabryczne bywają zmieniane nawet w obrębie tego samego rocznika. Różnice między ciśnieniem roboczym a maksymalnym wynikają z obecności zaworów bezpieczeństwa. Ich zadaniem jest ograniczanie wzrostu ciśnienia w sytuacjach nagłych, takich jak gwałtowne zatrzymanie siłownika czy chwilowe zablokowanie przepływu.
Niewłaściwe ciśnienie rzadko objawia się od razu - zazwyczaj skutki ujawniają się stopniowo. W przypadku wartości zaniżonych zauważa się spowolnione ruchy siłowników, brak możliwości pełnego wysunięcia ramienia lub niestabilność w trakcie manewrowania łyżką. Często towarzyszy temu nadmierne nagrzewanie się oleju będące sygnałem, że pompa pracuje z wysiłkiem, nieefektywnie.
Przy wartościach zawyżonych objawy bywają bardziej agresywne. Drgania przewodów, gwałtowne skoki osprzętu, wycieki w miejscach połączeń i zwiększona częstotliwość pęknięć przewodów są oznakami przekroczenia dopuszczalnych granic. Dodatkowe obciążenie spoczywa wtedy na zaworach przelewowych, a ich przegrzanie może prowadzić nawet do trwałego uszkodzenia gniazd.
Przyczyny Odchyleń od Wartości Nominalnych
Najczęściej źródłem problemu jest zużycie pompy hydraulicznej, skutkujące obniżeniem wydajności przepływu. To objaw typowy dla maszyn o przebiegu przekraczającym 6 000 motogodzin. Innym czynnikiem jest zanieczyszczony olej. Cząstki metaliczne lub pył osiadają na elementach zaworów, co prowadzi do ich niestabilnej pracy. Wskazane jest także zwrócić uwagę na obecność powietrza w układzie - zapowietrzenie wywołuje spienianie oleju i zmienność ciśnienia w krótkich odstępach czasu. W niektórych przypadkach problemem okazuje się nieprawidłowo skalibrowany zawór przelewowy - najczęściej po nieautoryzowanej ingerencji. Nieszczelności przewodów ciśnieniowych i wyeksploatowane uszczelnienia w rozdzielaczach to kolejne punkty, które należy sprawdzić jeszcze przed rozpoczęciem pomiarów.

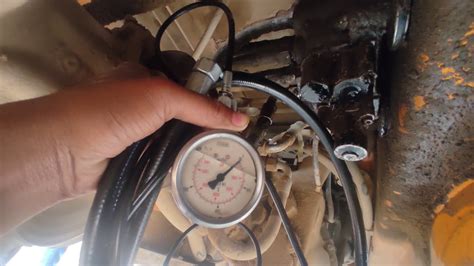

Regulacja i Diagnostyka Ciśnienia Hydraulicznego
Dostęp do zaworu regulującego ciśnienie w JCB 3CX zależy od wersji konstrukcyjnej. W starszych modelach umieszczony jest bezpośrednio na pompie, w nowszych często znajduje się w bloku zaworowym. Pod żadnym pozorem nie należy podejmować prób „na wyczucie”, gdyż przekręcenie śruby regulacyjnej bez kontroli wartości skutkuje wzrostem ryzyka uszkodzenia pompy lub osprzętu. Właściwego ustawienia dokonuje technik posiadający zarówno doświadczenie praktyczne, jak i wiedzę o specyfice układu hydraulicznego w tej konkretnej maszynie. Pomiar ciśnienia hydraulicznego nie powinien być traktowany jako reakcja na usterkę. To jeden z podstawowych kroków w ramach okresowej diagnostyki technicznej.
Wymiary i Masa Maszyny
Wymiary i wagę maszyny, jaką jest JCB 3CX koparko-ładowarka, to istotne dane, które należy wziąć pod uwagę przy planowaniu transportu i użytkowania. Dane techniczne koparkoładowarki JCB 3CX zawierają informacje o długości, szerokości i wysokości maszyny, a także o jej wadze własnej. Te wymiary i waga maszyny wpływają na jej mobilność i zdolność do manewrowania w ograniczonych przestrzeniach. Masa robocza wynosi 7370 kg. Poniżej przedstawiono ogólne parametry wymiarowe:
- Długość konstrukcyjna: 5620 mm
- Całkowita szerokość: 2360 mm
- Wysokość kabiny: 2780 mm
- Całkowita wysokość: 3610 mm
- Minimalny prześwit pod podporą: 370 mm
- Minimalny prześwit pod łyżką: 500 mm
Kabina Operatora i Ergonomia

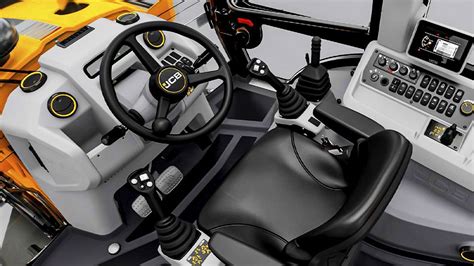

Kabina operatora w JCB 3CX koparko-ładowarka została zaprojektowana z myślą o zapewnieniu maksymalnego komfortu pracy. Dzięki kompaktowej budowie silnika i niewielkiej masce kabina ma doskonałą widoczność. Drzwi otwierają się z obu stron, więc operator nie musi dodatkowo obchodzić maszynę. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo pracownika. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach.
Dane techniczne koparkoładowarki JCB 3CX wskazują na ergonomiczne rozmieszczenie elementów sterujących i czytelne wskaźniki. Wyposażenie kabiny obejmuje regulowany fotel, klimatyzację i system ogrzewania, co pozwala operatorowi na komfortową pracę w różnych warunkach atmosferycznych. Istnieje ogrzewanie i odmrażanie przedniej szyby oraz lusterek. Dobra izolacja akustyczna i antywibracyjna - poziom hałasu wewnątrz nie przekracza 73 dB. Wbudowane są również systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami. Komfort termiczny zapewnia klimatyzacja oraz klimatyzowany schowek na jedzenie. Fotel jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.
Poziom hałasu generowany przez JCB 3CX koparko-ładowarka jest ważnym aspektem związanym z komfortem pracy operatora i wpływem na otoczenie. Dane techniczne koparkoładowarki JCB 3CX określają poziom hałasu emitowanego przez maszynę podczas pracy. Systemy wspomagające i ergonomia w JCB 3CX koparko-ładowarka mają na celu zwiększenie wydajności i bezpieczeństwa pracy. Specyfikacja koparkoładowarki JCB 3CX może zawierać informacje o systemach takich jak wspomaganie kierownicy, hamulce hydrauliczne i blokada mechanizmów różnicowych.
Kluczowe Technologie i Funkcje

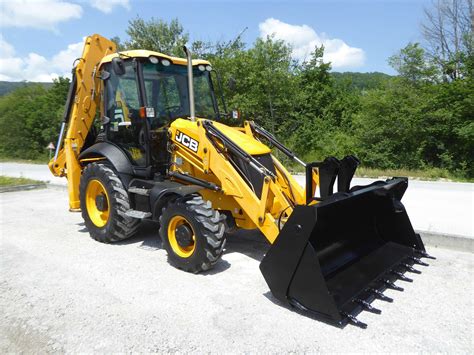

Koparko-ładowarka JCB doskonale radzi sobie zarówno z pracami ziemnymi, takimi jak kopanie i załadunek, jak i z transportem materiałów. Wysięgnik i tylna rączka łyżki mają tę samą długość, co pozwala pracownikowi kopać w pobliżu maszyny, oszczędzając paliwo. Wśród specjalnych funkcji agregatu wyróżnić można:
- EcoRoad: W koparce JCB 3CX zużycie paliwa na godzinę może spaść nawet o 25% dzięki zastosowaniu transformatora hydraulicznego z blokadą.
- EcoLoad: Możliwość sterowania prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego. Korzystając z tej technologii, można znacznie zmniejszyć zużycie paliwa.
- EcoDig: Ta funkcja obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Dzięki temu zwiększa się wydajność agregatu i zmniejsza się zużycie paliwa podczas kopania o 15%.
- PowerSlide: Funkcja ta obejmuje specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
- SRS (Smooth Ride System): Kompensator drgań tylnego urządzenia zawieszonego, który zapobiega wysypywaniu się ładunku z łyżki. Zawiera 1 butlę suchego azotu i akumulator hydrauliczny.
- TorqueLock: System blokady zmiennika momentu obrotowego w skrzyni biegów, który przy wyższych prędkościach tworzy bezpośrednie połączenie między silnikiem a skrzynią. Kolejna nowa funkcja - Torque Lock - pozwala również zmniejszyć zużycie paliwa JCB 3CX o 25% i zwiększyć prędkość jazdy o około 10%.
Do tej koparko-ładowarki dostępnych jest również wiele szybko wymienialnych osprzętów: łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy, frezy itp. Uniwersalna łyżka szczękowa „6 w 1” kopie, ładuje, przesuwa, chwyta, wyrównuje grunt i zasypuje rowy. Za pomocą tylnej łyżki w ciągu 8 godzin pracy operator koparki może wykopać około 100 m³ gruntu.
JCB 3CX, 4CX Obsługa Techniczna O.T.C koparko-ładowarka.
Wyposażenie Elektryczne
Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano również akumulator o pojemności 115 A/godz., który prawie nie wymaga konserwacji, generator prądu przemiennego o mocy 75 A, 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory, 2 tylne światła.
Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin, zegar. Obecny jest audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.
Główne Modyfikacje JCB 3CX
Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX. Różnica między nimi polega na konfiguracji i możliwości montażu osprzętu:
- 3CX: Standardowy model ze stałym ramieniem.
- 3CX Sitemaster: Najpopularniejsza i najbardziej uniwersalna wersja, stanowiąca "złoty środek" w ofercie. Wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania koparko-ładowarki JCB 3CX do 5,5 m. Nazwa linii wyposażenia skierowanej do ogólnych prac budowlanych.
- 3CX Contractor: Najmocniejsza wersja. Posiada silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła dokładnie do 100 KM. Posiada teleskopowy uchwyt.
- 3CX Super: Wersja charakteryzująca się czterema równymi kołami i napędem na obie osie skrętne. Zainstalowano większe koła na przedniej osi i dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę.
- 3CX ECO: Najnowsze generacje, w których główny nacisk położono na ekologię i oszczędność.
- Pothole Master: Wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.
Dodatkowo, Przesuw Boczny (Sideshift) to ikoniczne rozwiązanie JCB, pozwalające na hydrauliczne przesuwanie całej wieżyczki koparkowej wzdłuż tylnej ramy.
Doświadczenia Użytkowników i Praktyczne Zastosowania

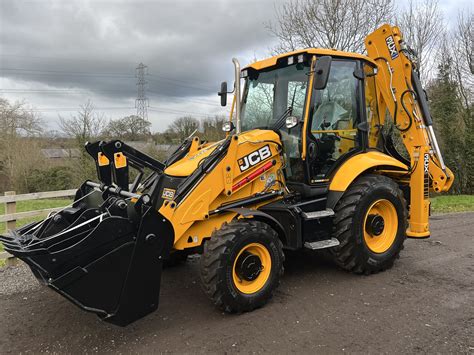

Koparko-ładowarka JCB 3CX znajduje szerokie zastosowanie w różnych gałęziach przemysłu, głównie budowlanym. Jest niezastąpiona podczas prac ziemnych, takich jak wykopy pod fundamenty, niwelacje terenu i budowa dróg. Koparka ta może być wykorzystywana do załadunku i rozładunku materiałów budowlanych, a także do transportu na krótkich dystansach.
Wśród użytkowników koparko-ładowarek JCB często pojawia się dyskusja na temat rzeczywistego udźwigu przedniej łyżki, zwłaszcza przy wykorzystaniu wideł. Teoretyczny udźwig przedniej łyżki JCB 3CX według producenta to 3100 kg, jednak praktyka pokazuje różnorodne scenariusze. Niektórzy operatorzy zgłaszają bezproblemowe podnoszenie dwóch płyt drogowych o wadze około 1500-1600 kg każda na widłach, co przekracza teoretyczny udźwig maszyny. Dyskusje na forach internetowych wskazują, że starsze modele maszyn, takie jak JCB z 1988 roku, mogły radzić sobie z większymi obciążeniami, np. przy podnoszeniu kręgów betonowych, podczas gdy nowsze modele z bardziej zaawansowanymi systemami hydraulicznymi mogą mieć ograniczenia w tym zakresie. Pojawiają się również opinie, że nowe maszyny mają inne zawory, które ograniczają udźwig, co jest celowym zabiegiem zapewniającym bezpieczeństwo.
Kwestia przewożenia ładunków na widłach budzi pytania o bezpieczeństwo i zgodność z przepisami. Niektórzy użytkownicy podkreślają, że maszyna powinna być używana zgodnie z przeznaczeniem i zaleceniami producenta. Z drugiej strony, widły są często postrzegane jako przydatne narzędzie, pod warunkiem stosowania ich do rozsądnych ciężarów i najlepiej z systemem szybkozłącza. W przypadku transportu materiałów takich jak płyty drogowe czy palety z pustakami, pojawiają się wyzwania związane z widocznością i poziomowaniem wideł w stosunku do łyżki. W niektórych modelach, jak Cat 428C, można przewozić palety bez otwierania łyżki, jednak w JCB 3CX z 2016 roku może to być utrudnione ze względu na ograniczoną widoczność i nieidealne poziome położenie wideł.
Aspekty Zakupu, Wynajmu i Serwisu
Decydując się na zakup JCB 3CX koparko-ładowarka, można rozważyć opcje zakupu maszyny nowej lub używanej. Ważne jest, aby przed zakupem sprawdzić dane techniczne koparkoładowarki JCB 3CX i historię serwisową maszyny. Opcje zakupu koparko-ładowarki JCB 3CX są zróżnicowane - maszynę można nabyć bezpośrednio od producenta, u dealera lub z rynku wtórnego, a także skorzystać z różnych form finansowania, takich jak leasing czy kredyt. Przed podjęciem decyzji warto porównać oferty różnych dostawców i dokładnie przeanalizować specyfikację maszyny, aby dobrać ją do indywidualnych potrzeb. Alternatywnie, wynajem JCB 3CX jest atrakcyjnym rozwiązaniem szczególnie przy krótkoterminowych projektach, ponieważ pozwala uniknąć wysokich kosztów zakupu i utrzymania, a firmy wynajmujące często oferują pełen serwis i naprawy. Porównanie kosztów zakupu i wynajmu JCB 3CX koparko-ładowarka wymaga uwzględnienia wielu czynników. Koszty zakupu obejmują cenę maszyny, koszty finansowania, ubezpieczenia, serwisu i napraw. Koszty wynajmu obejmują opłatę za wynajem, która zależy od czasu trwania wynajmu i specyfikacji maszyny. Należy uwzględnić koszty eksploatacji, takie jak paliwo i płyn hydrauliczny, aby dokonać właściwego wyboru.
Serwisowanie i Dostępność Części
Warto pamiętać, że niezależnie od tego, czy zdecydujesz się na nową, czy używaną koparko-ładowarkę JCB 3CX, kluczowe znaczenie ma dostęp do części zamiennych i serwisu. Serwisowanie koparko-ładowarki JCB 3CX obejmuje regularne kontrole układu hydraulicznego, wymianę oleju silnikowego oraz sprawdzanie stanu komponentów. Ważne jest, aby korzystać z oryginalnych części zamiennych, aby zapewnić długotrwałe działanie maszyny. Maszyny są niezwykle trwałe, ale lata ciężkiej pracy robią swoje. Należy zwracać uwagę na luzy na wszystkich sworzniach i tulejach - zwłaszcza na koniku (kingpost), ramieniu koparkowym i mocowaniach siłowników. Ważne jest także sprawdzenie wszystkich siłowników, rozdzielacza i węży pod kątem wycieków hydraulicznych. Silnik należy sprawdzać, czy nie dymi nadmiernie i czy równo pracuje. System CANBUS informuje o niezbędnych przeglądach, a maszyny projektowane są w taki sposób, aby ograniczyć liczbę punktów wymagających serwisowania. Monitor w kabinie informuje operatora o wszelkich procesach zachodzących w koparce.
Transport Maszyny
Transport JCB 3CX koparko-ładowarka wymaga odpowiedniego przygotowania i sprzętu. Ze względu na wymiary i wagę maszyny, transport koparko-ładowarki często odbywa się na specjalistycznych lawetach niskopodwoziowych. Niezbędne jest zabezpieczenie maszyny pasami transportowymi, aby zapobiec jej przesuwaniu się podczas transportu. Wymiary koparko-ładowarki JCB 3CX są kluczowe przy planowaniu transportu. Dane techniczne koparkoładowarki JCB 3CX precyzują długość, szerokość i wysokość maszyny w pozycji transportowej. Należy uwzględnić te wymiary, aby upewnić się, że koparko-ładowarka JCB zmieści się na lawecie i będzie mogła być transportowana po drogach publicznych.
Krótkie Porównanie z JCB 4CX
Model JCB 3CX jest bardziej kompaktowy i zwrotny, podczas gdy 4CX oferuje większy udźwig i moc. JCB 4CX to większy i mocniejszy brat 3CX. Model JCB 4CX, jeden z najpopularniejszych na świecie, oferuje podobną mobilność i uniwersalność. Wykorzystuje silnik JCB EcoMAX, który nie wymaga systemu oczyszczania gazów spalinowych i jest przystosowany do pracy z wysokiej klasy olejami. Brak konieczności stosowania AdBlue obniża koszty eksploatacji. Silnik EcoMAX generuje moc 81 kW (109 KM) i wysoki moment obrotowy już od 1200 obr./min., co przekłada się na niższe zużycie paliwa. Sześciobiegowa skrzynia biegów w połączeniu z systemem Torquelock w modelach Powershift redukuje zużycie paliwa nawet o 25% i skraca czas przejazdu po drogach o 10%. Komfort operatora w JCB 4CX podnosi niski poziom hałasu, podgrzewana szyba i lusterka, a także system automatycznego ogrzewania. Kabina jest wyposażona w klimatyzację i funkcjonalnie zaprojektowaną deskę rozdzielczą. System SmoothRide JCB minimalizuje przechyły podczas jazdy, a wspomaganie hamulców i system Powerslide ułatwiają szybką i bezpieczną zmianę pozycji maszyny. System LSD zapobiega poślizgowi kół, chroniąc opony przed nadmiernym zużyciem. Bezpieczeństwo pracy w modelu 4CX zapewniają systemy ostrzegania o pozycji stabilizatora, antypoślizgowe stopnie oraz opony zabezpieczone przed przebiciem.
