W świecie maszyn rolniczych dążenie do zwiększania wydajności prowadzi do powstawania konstrukcji o imponujących rozmiarach. Jednym z najbardziej spektakularnych osiągnięć w tej dziedzinie jest stworzenie najszerszej kosiarki dyskowej na świecie, która redefiniuje standardy koszenia dużych powierzchni.
Kuhn GMD 15030: Gigant w swojej klasie

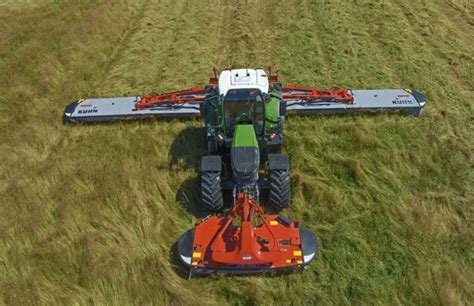

Kolejna granica została przekroczona wraz z wprowadzeniem na rynek zawieszanej kosiarki dyskowej Kuhn GMD 15030. Maszyna ta jest w tym momencie największą kosiarką zawieszaną na świecie, zdolną do koszenia trawy na niespotykanej szerokości 14,5 metra w jednym przejeździe! Ten gigant posiada cztery belki tnące i 28 dysków z nożami (po dwie belki z każdej strony, zbudowane każda z siedmiu dysków tnących).
Konstrukcja i parametry techniczne
- Szerokość robocza: 14,5 metra, tworząc kombinację koszącą z kosiarką czołową GMD 3125 F (3,1 metra szerokości).
- Liczba belek tnących: Cztery (po dwie z każdej strony).
- Liczba dysków tnących: 28 dysków z nożami (po siedem na każdej belce).
- Masa: Poniżej 4 ton (dokładnie 3,8 t), co jest porównywalne do masy tradycyjnych kosiarek pasowych.
- Minimalne zapotrzebowanie mocy: 230 KM (producent podaje 230-260 KM w zależności od warunków polowych).
Innowacyjny system składania do transportu
Mimo imponujących wymiarów roboczych, na czas przejazdów po drogach maszyna łączy w sobie kompaktowe gabaryty transportowe. Składa się do szerokości 3 metrów i wysokości 4 metrów, co zapewnia bezpieczne poruszanie się po drogach publicznych. Jest to zasługa unikalnego rozwiązania, gdzie każde skrzydło kosiarki tworzą dwie belki tnące. Składanie do transportu wygląda następująco:
- W pierwszym etapie skrajne belki po obróceniu o 180 stopni ustawiane są nad belkami znajdującymi się bliżej ciągnika.
- W takiej pozycji skrzydło z dwoma belkami ustawiane jest do pionu.
Cała procedura składania maszyny do transportu zajmuje mniej więcej pół minuty. Opatentowana przekładnia została zaprojektowana tak, aby umożliwić złożenie maszyny do transportu i uzyskać optymalną pozycję transportową.
Układ napędowy i belki tnące Optidisc Elite
Kosiarka napędzana jest od WOM-u traktora. W pierwszym etapie napęd trafia na przekładnię kątową, na której jest rozdzielany na dwie strony. Następnie wałami napędowymi jest przekazywany do kolejnych przekładni kątowych, umiejscowionych w połowie szerokości każdego skrzydła, które doprowadzają napęd do belek tnących. Korpus zawiasu między dwoma belkami na jednej stronie kryje w sobie przekładnię, która rozdziela napęd z wału odbioru mocy i przekazuje go dalej na skrajne listwy tnące. Warto skupić się na wyzwaniach konstruktorskich, które zostały postawione przed inżynierami; trzeba było opracować system, który będzie w stanie napędzać wszystkie elementy maszyny, przenosząc moment i prędkości obrotowe, tak aby maszyna kosiła z dobrą jakością bez przepustów i niedokoszeń.
Producent zastosował w tej maszynie sprawdzone listwy tnące Optidisc Elite, które słyną z wytrzymałości, są bezobsługowe i nie wymagają serwisowania. Ich dyski wirują z prędkością około 3000 obr./min. Belki wyróżnia m.in. to, że w zależności od kierunku obrotów różny jest rozstaw dysków tnących:
- Między dyskami poruszającymi się zbieżnie zastosowano większą odległość, co zapewnia energiczne podawanie skoszonych roślin do tyłu i zapobiega ich wtórnemu cięciu.
- Mniejszy rozstaw dysków rozbieżnych zwiększa pokrycie obszarów roboczych noży.
Również specjalny kształt czołowej części belki zwiększa powierzchnię pokrywania się obszarów cięcia, co ma zapewnić doskonałe koszenie w bardzo trudnych warunkach, m.in. przy wilgotnych roślinach. Noże mocowane są w systemie Fast-Fit, co przyspiesza ich wymianę i skraca przestoje.
Systemy zabezpieczeń i sterowanie
Stały nacisk zespołów koszących na podłoże to zasługa zastosowania zawieszenia Lift-Control, które gwarantuje łatwą regulację nacisku na podłoże, pozwalając na dostosowanie maszyny do pracy w różnych warunkach. System ten w połączeniu z systemem zabezpieczenia Non-Stop pełni też funkcję ochrony w przypadku kontaktu z przeszkodą. Jeśli maszyna natrafi na przeszkodę, wyjątkowy system Lift-Control odchyla zespół koszący do tyłu, odciążając go i unosząc, ułatwiając ominięcie przeszkody i zapobiegając uszkodzeniu belki. Po ominięciu przeszkody system automatycznie wraca do pozycji roboczej. Dzięki opatentowanemu przegubowi pomiędzy belkami kosiarka bardzo dobrze kopiuje teren.
Do sterowania maszyną operator może wybrać prosty i przyjazny dla użytkownika sterownik KFA 12 lub zestaw ISOBUS Mower Control. Ten ostatni jest ergonomiczny i umożliwia sterowanie wszystkimi funkcjami maszyny za pośrednictwem terminala ISOBUS i joysticka AUX-N, co zapewnia jeszcze większy komfort obsługi i pozwala zarządzać pracą maszyny na uwrociach.
Wydajność i zastosowanie
Teoretyczna wydajność kosiarki Kuhn GMD 15030, poruszającej się z prędkością 15 km/h w nieskończonym przejeździe bez nawracania, wynosi aż 21,75 ha/h. Jednak w praktyce konieczne są nawroty i manewry. Dlatego w realistycznym scenariuszu pracy na polu o powierzchni 100 ha i długości przejazdów 1000 m (z dwoma uwrociami), przy prędkości 15 km/h i czasie nawrotu 30 s, wydajność spada do około 19,3 ha/h. Kosiarka Kuhn GMD 15030 sprawdzi się idealnie w dużych gospodarstwach i usługach agrotechnicznych, gdzie liczy się czas, precyzja i minimalna awaryjność. To sprzęt projektowany z myślą o intensywnej pracy, wyposażony w bezawaryjne technologie, chroniące przekładnie i operatora.
Inne innowacyjne kosiarki wielkopowierzchniowe
Obok rekordu ustanowionego przez Kuhn, na rynku dostępne są inne maszyny o imponujących szerokościach roboczych, które również przyczyniają się do zwiększenia efektywności pracy w rolnictwie.
SaMasz XT 390

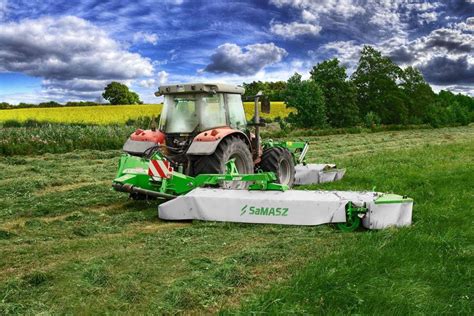

Zaprezentowana na Agroshow w Bednarach kosiarka SaMasz XT 390 to maszyna z dużym potencjałem. Pojedyncza, boczna kosiarka SaMasz odznacza się największą na świecie szerokością roboczą wynoszącą 3,9 m, na którą przypada dziewięć dysków. Zastosowana listwa to oczywiście PerfectCut, znana z najwydajniejszych kosiarek białostockiego producenta. W standardzie znajdziemy również hydrauliczne odciążenie. Do współpracy z nową kosiarką potrzebny jest ciągnik o mocy 100 KM, dysponujący podnośnikiem kat. Masa kosiarki gotowej do pracy wynosi 1290 kg. Przy tak dużej szerokości można by mieć pewne obawy o zbyt szeroki pokos, jednak jego szerokość mieści się w przedziale 2,4-2,65 m. Szacowana wydajność XT 390 to 4,5 ha/godz.
Claas Disco 1010

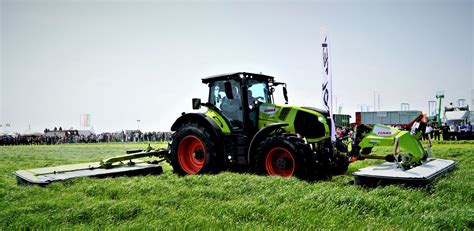

Firma Claas wprowadziła na rynek unikalny mechanizm składania wektorowego, który został wykorzystany w nowej kosiarce Disco 1010. Duża szerokość robocza wynosząca od 9,70 do 9,90 m oraz zapotrzebowanie na moc ciągnika 150 KM oznaczają mniejszą liczbę przejazdów i możliwość zastosowania lekkich ciągników czterocylindrowych. Według producenta pozytywny wpływ na koszty ma również zmniejszona liczba obrotów napędu belki tnącej Max Cut, która może pracować z prędkością WOM wynoszącą 850 obr/min, co pozwala zaoszczędzić dodatkowo do 20 proc.
Rama główna z solidną podstawą środkową została przeprojektowana - przekładnię główną lekko przesunięto do tyłu, a przekładnie kątowe zostały ustawione pod kątem 2° względem belek tnących, co gwarantuje prostoliniowe wejście mocy wałków przegubowych, które redukują poziom hałasu i zużycie sprzętu. Standardowo w kosiarce dostępny jest moduł zabezpieczający Safety Link, który poprzez zdefiniowane miejsce pękania chroni każdy dysk tnący i w razie kontaktu z ciałem obcym oddziela go od układu napędowego. W kosiarce Disco 1010 w każdej belce tnącej pracuje dziewięć przeciwbieżnych dysków tnących. Jednolity rozstaw dysków zapewnia równomierny obszar cięcia.
Do transportu wysięgniki są najpierw przesuwane hydraulicznie do pozycji transportowej w taki sam sposób, jak w innych modelach serii Contour. Następnie poprzez siłownik połączony z hydraulicznym zabezpieczeniem najazdowym Non-Stop odchylają się one nieco do tyłu i są automatycznie blokowane przez układ hydrauliczny. Podobnie jak w innych kosiarkach dyskowych Claasa, również w nowych maszynach wielkopowierzchniowych Disco pokrywy i nożyki obracających się w lewo dysków tnących są pomalowane na czerwono.
