Wibracje wywoływane przez walec drogowy i ich wpływ na zagęszczanie

Walce drogowe to maszyny drogowe, które służą do zagęszczania mas nawierzchniowych przy budowie dróg lub zagęszczają grunty w robotach ziemnych. Ich głównym zadaniem jest eliminacja pustek powietrznych w materiale oraz jego równomierne ułożenie. Walec oddziałuje na podłoże w niektórych wypadkach aż do głębokości czterech metrów, co uwarunkowane jest jego masą własną. Już w starożytności wykorzystywano niewielkie walce. Walce to ciężkie maszyny budowlane, które znajdują zastosowanie głównie przy zagęszczaniu gruntu, asfaltu lub innych materiałów budowlanych. Odgrywają kluczową rolę w budowie dróg oraz w inżynierii lądowej, pomagając w tworzeniu stabilnej podbudowy dla dróg, parkingów, lotnisk i innych projektów infrastrukturalnych.

Rodzaje walców drogowych i mechanizmy zagęszczania

Walce drogowe można podzielić ze względu na wiele czynników, co pozwala na ich efektywne dopasowanie do specyfiki prowadzonych prac. Różnią się od siebie pod względem konkretnych parametrów.

• Podział podstawowy:
  • Walce do mas bitumicznych
  • Walce do robót ziemnych
  • Walce ogumione
• Podział ze względu na sprężystość wałów:
  • stalowe
  • ogumione
• Podział ze względu na kształt wałów:
  • gładkie
  • okołkowane (z kolcami)
  • siatkowe
  • kompaktory
  • tarczowe
• Dodatkowe kryteria podziału: liczba i usytuowanie, napęd, konstrukcja ramy.

Walce działają dzięki połączeniu masy i wibracji, aby zagęścić podłoże. Masa walca odgrywa tutaj kluczową rolę, ponieważ przejeżdżając po materiale, ciężar walca służy do jego zagęszczenia. Im cięższa maszyna, tym większe wywierane ciśnienie.

Walce statyczne

Walec statyczny, znany również jako walec gładki, zagęszcza materiał wyłącznie masą swoich gładkich cylindrów. Nie wykorzystuje wibracji ani dodatkowych ruchów mechanicznych, co sprawia, że nadaje się do lżejszych prac zagęszczających, takich jak przygotowanie fundamentów czy budowa małych dróg. Walce statyczne oddziałują na podłoże wyłącznie swoją masą, co sprawdza się przy pracach wykończeniowych.

Walce wibracyjne

W przypadku asfaltu często potrzebne są również wibracje. Wiele walców wykorzystuje wibracje, generowane przez wbudowany silnik wibracyjny w bębnie. Wibracje te przemieszczają cząsteczki materiału, usuwając pęcherzyki powietrza i wodę z podłoża. Walec wibracyjny, zwany również walcem drgającym, znajduje zastosowanie przy budowie dróg, parkingów i innych utwardzonych powierzchni. Posiada obracający się bęben, który generuje wibracje w celu zagęszczenia podłoża. Proces ten łączy ciężar i wibracje. Ciężkie stalowe rolki lub cylindry dociskają materiał, a wewnętrzny mechanizm wprawia je w drgania, co powoduje zbliżenie cząsteczek materiału. Wibracje można dostosować w zależności od rodzaju zagęszczanego materiału.

Inne specjalistyczne walce

• Walec tandemowy: Jest to walec dwubębnowy, z gładkimi bębnami z przodu i z tyłu maszyny. Może być wariantem walca wibracyjnego lub statycznego.
• Walec kombinowany: Posiada gładki stalowy bęben z przodu i opony gumowe z tyłu, łącząc zagęszczanie statyczne i dynamiczne. Walce kombinowane stosuje się w obróbce asfaltu, aby uzyskać równą i starannie wykończoną warstwę.
• Walec z oponami (ogumiony): Wykorzystuje wiele opon zamiast stalowych bębnów. Opony te równomiernie rozkładają nacisk, umożliwiając lekkie zagęszczanie bez uszkodzenia powierzchni. Zapewniają efekt „ugniatania”, który poprawia szczelność i strukturę warstwy.

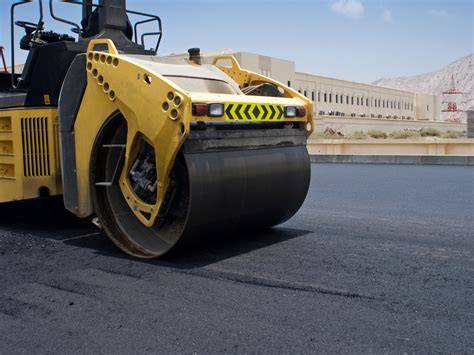

• Walec oscylacyjny: Działa na zasadzie ruchu oscylacyjnego, a nie wibracji. Mechanizm oscylacyjny wykonuje ruch boczny zamiast pionowego, co zmniejsza wpływ na otaczające struktury.

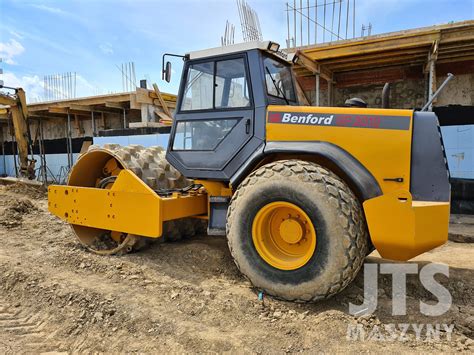

• Walec z kolcami: Posiada bębny z wystającymi "kolcami". Kolce te wbijają się głęboko w ziemię, co sprawia, że jest to idealny sprzęt do zagęszczania gliny lub gruntów spoistych.

Głębsze spojrzenie na wibracje walca i ich wpływ na zagęszczanie

Gdy walec wibracyjny działa swoje czary, łączy zwykły ciężar z potężnymi wibracjami. Wirujące bębny tych maszyn generują siły oscylacyjne, które lepiej przesuwają cząstki w piaskowych lub żwirowych gruntach, jednocześnie usuwając puste przestrzenie powietrzne z powierzchni asfaltowych. Ten ruch posuwisto-zwrotny robi znaczącą różnicę w porównaniu ze staromodnymi metodami ręcznymi lub po prostu opuszczaniem ciężarów na materiał.

Mechanizm działania wibracji

Gdy drgania dynamiczne wstrząsają podłożem, faktycznie rozluźniają strukturę gleby, umożliwiając cząstkom ponowne ułożenie się w gęstsze agregaty. Ubijanie wibracyjne zmniejsza przestrzeń porową w gruntach spoiwowych o do 15% w porównaniu z ubijaniem statycznym, tworząc gęsto skomponowane struktury odporne na infiltrację wody i erozję. W przypadku nasypów i fundamentów każdy 1% wzrostu zagęszczenia zwiększa wytrzymałość na ścinanie o 5-8 kPa, znacząco poprawiając długoterminową nośność.

Częstotliwość i amplituda wibracji

Większość kontraktorów osiąga trudne cele dotyczące gęstości w zakresie od 95% do 98% dla zagęszczonej ziemi, i nadal mogą tego dokonać nawet przy pracy na nierównym terenie, który nie jest idealnie płaski.

• Wysokie częstotliwości drgań, zwykle w zakresie od około 1800 do 4000 drgań na minutę (25 do 40 Hz), przekazują energię kinetyczną głębiej w strukturę materiału, co pomaga prawidłowo ułożyć ziarna.
• W przypadku asfaltu drgania te tworzą rodzaj efektu rezonansowego między cząstkami kruszywa, wypełniając drobne luki bez uszkadzania spoiwa. Wysokie częstotliwości drgań w zakresie od 25 do 40 Hz powodują tymczasową fluidyzację mieszanek asfaltowych, co ułatwia lepsze przemieszczanie się kruszywa, jednocześnie zapobiegając zbyt silnemu jego rozdzieleniu.
• Nowoczesne urządzenia mogą dostosowywać częstotliwość nawet do 4000 VPM (drgań na minutę), umożliwiając operatorom precyzyjne dostrojenie ustawień w zależności od grubości warstwy i stopnia sztywności materiału.
• Gdy operatorzy utrzymują odpowiednie poziomy amplitudy gdzieś pomiędzy pół milimetra a 2 milimetrami, specjalistyczne walcownice równomiernie rozprowadzają siłę po całej powierzchni, nie niszcząc przy tym cząstek kruszywa. Skutkuje to uzyskaniem ważnych wartości procentowych porów powietrza w granicach 3-7 procent, co zapewnia optymalną wydajność.

Dobór częstotliwości do rodzaju materiału

W przypadku gruntów sypkich kluczowe znaczenie ma dobranie odpowiedniej częstotliwości wibracji. Gdy odpowiada ona naturalnej reakcji materiału, cząstki poruszają się swobodniej, tworząc lepsze połączenia między sobą i zapewniając długotrwałą stabilność całej struktury.

• Dla gruntów spoistych idealna jest częstotliwość 25-30 Hz. Gleby spoiwowe mogą osiągnąć gęstość od 92 do 96 procent przy odpowiednim wibracyjnym zagęszczeniu, co przewyższa tradycyjne metody zagęszczania statycznego o około 15%.
• Dla gruntów sypkich najlepiej zagęszczać w zakresie 30-40 Hz. Materiały sypkie najlepiej reagują na wyższe częstotliwości, podczas gdy niższe amplitudy zapobiegają nadmiernemu zagęszczeniu w warstwach drobnoziarnistych lub spoiwowych.
• Mieszanki asfaltowe działają najefektywniej w przedziale 35-45 Hz.
• Rodzaj materiału ma duże znaczenie. Na przykład mieszanki zawierające dużo granitu lepiej sprawdzają się przy niższych częstotzywościach wibracji, zwykle od 1500 do 1800 wibracji na minutę. Z kolei mieszanki oparte na wapieniu radzą sobie dobrze przy wyższych zakresach wibracji, zazwyczaj od 2200 do 2500 w/min.

Proces zagęszczania asfaltu przez walec drogowy

Zagęszczanie asfaltu jest kluczowe dla jego wytrzymałości, trwałości i odporności na zużycie. Proces zagęszczania asfaltu przebiega etapowo.

1. Prace przygotowawcze: Mieszankę asfaltową najpierw podgrzewa się do odpowiedniej temperatury (około 135-149 stopni Celsjusza). Musi być wystarczająco gorący, aby nadawał się do obróbki, ale nie tak gorący, aby utracił swoje właściwości. Następnie brukarz równomiernie rozprowadza gorący asfalt na przygotowanym podłożu za pomocą układarki.
2. Wstępne zagęszczanie: Po ułożeniu asfaltu walec drogowy rozpoczyna wstępne zagęszczanie. W przypadku walca z podwójnymi stalowymi kołami rozpoczyna się on od powolnego toczenia się po asfalcie po liniach prostych. Operator musi upewnić się, że walec porusza się ze stałą prędkością. Podczas tego początkowego przejścia walec pracuje głównie nad wyrównaniem powierzchni i rozpoczęciem usuwania dużych pustek powietrznych. Ciężar walca naciska na asfalt, spychając cząstki razem.
3. Zagęszczanie wibracyjne: Po wstępnym zagęszczeniu przychodzi czas na włączenie w pełni hydraulicznego wału wibracyjnego. Walec zaczyna wibrować z określoną częstotliwością i amplitudą. Rozpoczęcie procesu wibracji, gdy temperatura powierzchni asfaltu osiągnie około 135-149 stopni Celsjusza, może zwiększyć zakleszczenie kruszywa o 18-22 procent. Gdy walec wibracyjny porusza się po asfalcie, następuje dalsze zniszczenie wewnętrznej struktury asfaltu. Wibracje powodują, że cząsteczki asfaltu poruszają się i wypełniają mniejsze puste przestrzenie. Ten etap jest kluczowy dla uzyskania pożądanej gęstości asfaltu. Prawidłowe ustawienie drgań pozwala zmniejszyć ilość komórek powietrznych w mieszance poniżej 5 procent.
4. Ostateczne zagęszczanie: Ostateczne zagęszczenie odbywa się ponownie za pomocą walca, często podwójnego stalowego. Tym razem celem jest wygładzenie powierzchni i nadanie jej ostatecznego wykończenia. Walec porusza się powoli i ostrożnie, upewniając się, że wszelkie nierówności zostały wyeliminowane.

Czynniki wpływające na efektywność zagęszczania i potencjalne błędy

Wybór odpowiedniego walca zależy od wielu czynników, takich jak rodzaj materiału, grubość warstwy czy etap realizacji inwestycji. Kluczowe znaczenie ma również grubość warstwy oraz wymagany stopień zagęszczenia.

Parametry walca i technika pracy

Najważniejsze parametry walca wpływające na zagęszczanie to masa maszyny, amplituda i częstotliwość drgań, prędkość przejazdu oraz liczba przejazdów. Nieprawidłowe ustawienie tych parametrów może prowadzić do niedostatecznego zagęszczenia lub uszkodzenia struktury nawierzchni.

• Podczas pracy z urządzeniem najlepiej jest nakładać przejazdy w zakresie około 15-20 procent powierzchni pokrywanej przez bęben, poruszając się z prędkością poniżej 3 mil na godzinę (około 4,8 kilometra na godzinę), aby powierzchnia pozostała gładka.
• W przypadku terenów nachylonych operatorzy powinni stosować wzory rzędowe w kształcie litery V, ponieważ pomagają one zapobiegać zsuwaniu się materiału w dół stoku. Na płaskich obszarach należy wykonywać przejazdy liniowe.
• Warunki środowiskowe wpływają na wyniki: warstwy gliny w okresie deszczowym wymagają mniej przejazdów, aby uniknąć nasycenia, podczas gdy w suchych warunkach może być potrzebne o 10-15% dłuższe czas trwania wibracji.
• Zaleca się synchronizację wałów podwójnych przy przejściach między gruntami spoiwymi a nawierzchnią asfaltową na podejściach do mostów, co zapewnia zachowanie gęstości na poziomie 95% na stykach.

Powszechne błędy

Do najczęstszych błędów popełnianych przy walcowaniu nawierzchni należy zbyt szybkie prowadzenie maszyny, niewłaściwy dobór częstotliwości drgań oraz praca przy nieodpowiedniej temperaturze asfaltu. Błędy te mogą prowadzić do powstawania nierówności, spadku trwałości nawierzchni i konieczności szybkich napraw. Zbyt silne wibracje mogą powodować pękanie kruszywa w asfalcie lub odbijanie się cząstek w gruntach, co zmniejsza gęstość nawet o 12%. Aby zapobiec uszkodzeniom, operatorzy powinni monitorować dane z czujników w czasie rzeczywistym oraz korzystać z automatycznych systemów wyłączania aktywowanych po osiągnięciu docelowej gęstości.

Zalety walców wibracyjnych i ich wpływ na trwałość

Walce drogowe zwiększają efektywność wałowania i zagęszczania nawierzchni. Dzięki nim praca przebiega szybciej, co ma znaczący wpływ na jakość dróg, zwłaszcza gdy mowa jest o bardzo dużych nawierzchniach. Walcownice wibracyjne wymagają o 40% mniej przejazdów niż modele statyczne, jednocześnie zapewniając o 8-12% wyższą gęstość w gruntach gliniastych. Te zalety czynią je niezbędnymi w dużych zastosowaniach, takich jak budowa autostrad i wykonywanie podkładów na składowiskach odpadów.

Wpływ na długoterminową trwałość

Badania przeprowadzone podczas kilku testów terenowych wskazują, że drogi zagęszczone za pomocą sprzętu wibracyjnego charakteryzują się lepszą trwałością na dłuższą metę. Po około pięciu latach intensywnego ruchu ciężarówek te nawierzchnie wykazują mniej więcej o 30 procent mniejszą liczbę pęknięć i odkształceń w porównaniu z tradycyjnymi technikami zagęszczania bez drgań stosowanymi na podobnych drogach. Utrzymując gęstość zmodyfikowanego Proctora na poziomie 95-98% na całych terenach, walce wibracyjne pomagają zapobiegać nierównemu osiadaniu - czynnikowi odpowiadającemu za 43% kosztów napraw infrastruktury. Ich spójne wyniki wydłużają żywotność nawierzchni o 8-12 lat w klimatach umiarkowanych.

Konstrukcje bębnów oscylacyjnych zmniejszają uszkodzenia spowodowane rezonansem o około 34 procent w porównaniu ze starszymi modelami sprzętu. Prawidłowe ustalenie momentu wibracji zmniejsza ilość porów powietrznych w mieszance do zaledwie 3-5 procent, co ma ogromny wpływ na trwałość dróg, przedłużając ich żywotność o około 30 procent w porównaniu z tradycyjnymi metodami zagęszczania statycznego.

Efektywność i oszczędność

Walec wibracyjny wykonuje zadania zagęszczania o 30-50% szybciej niż alternatywy statyczne. Mniejsza liczba przejazdów oznacza zmniejszenie cykli maszynowych i godzin pracy operatorów. W projektach autostrad wielokilometrowych kontrahenci oszczędzają 220-300 godzin pracy w każdej fazie. Dodatkowo, lepsza jakość już po pierwszym przejeździe minimalizuje konieczność poprawek, skracając opóźnienia i związane z nimi koszty. Nowoczesne maszyny wyposażone w automatyczne sterowanie znacznie poprawiły efekty pracy. Testy wykazały, że te zaawansowane systemy potrafią osiągnąć bardzo jednolitą powierzchnię, osiągając blisko 99-procentową spójność w warunkach laboratoryjnych.

Monitoring progresywny za pomocą walców wyposażonych w technologię IoT - obecnie stosowany przez 62% kontrahentów kategorii I - zmniejsza konieczność poprawek dzięki wykrywaniu niedowibrowanych stref w czasie rzeczywistym.

Zastosowania i kontrola jakości

W zależności od rodzaju pracy i podłoża, walce oferują szerokie możliwości zastosowań dzięki swoim różnorodnym cechom. Walce drogowe to jedne z podstawowych maszyn wykorzystywanych w budownictwie infrastrukturalnym. Ich głównym zadaniem jest zagęszczanie gruntu, podbudowy oraz warstw bitumicznych w taki sposób, aby uzyskać odpowiednią nośność i trwałość nawierzchni.

• Najczęściej walce drogowe wykorzystywane są przy budowie dróg, gdzie odpowiadają za zagęszczenie zarówno podłoża, jak i kolejnych warstw konstrukcyjnych.
• Walce stosuje się również w robotach ziemnych, gdzie przygotowują teren pod fundamenty oraz inne elementy infrastruktury.
• Oprócz drogownictwa walce znajdują zastosowanie przy budowie lotnisk, parkingów, placów przemysłowych oraz obiektów logistycznych.

Po zakończeniu prac przeprowadza się kontrolę jakości, obejmującą pomiar gęstości, równości nawierzchni oraz grubości warstw. Wyniki muszą być zgodne z założeniami projektowymi. W praktyce wykonawczej wykonuje się kilka przejazdów w różnych trybach pracy, aż do uzyskania wymaganej gęstości i nośności warstwy. W praktyce wykorzystuje się zarówno metody laboratoryjne, jak i pomiary bezpośrednio na budowie.

Najczęściej zadawane pytania

Jakie są główne korzyści wynikające z używania walcownic wibracyjnych w porównaniu do walcownic statycznych?

Walce wibracyjne oferują takie zalety jak większa głębokość zagęszczenia, szybszy przebieg projektu i uniwersalność materiałowa. Umożliwiają osiągnięcie wyższej gęstości przy mniejszej liczbie przejazdów, co czyni je idealnym wyborem dla dużych przedsięwzięć, takich jak budowa autostrad.

W jaki sposób walce wibracyjne przyczyniają się do poprawy długoterminowej trwałości nawierzchni asfaltowych?

Walce wibracyjne zmniejszają zawartość powietrza i zapobiegają segregacji w nawierzchniach asfaltowych, co skutkuje powierzchniami o nawet 30% mniejszym pękaniu i odkształceniach w czasie. To z kolei zwiększa długoterminową trwałość i żywotność nawierzchni.

Jakie częstotliwości są optymalne do zagęszczania różnych materiałów?

Dla gruntów spoistych idealna jest częstotliwość 25-30 Hz, podczas gdy grunty sypkie najlepiej zagęszczać w zakresie 30-40 Hz. Mieszanki asfaltowe działają najefektywniej w przedziale 35-45 Hz. Dostosowanie częstotliwości pozwala uzyskać optymalne wyniki zagęszczenia dla różnych typów materiałów.
