Ciśnienie Robocze w Opryskiwaczach Rolniczych: Ustawienie, Kalibracja i Konserwacja

Ciśnienie w pompie opryskiwacza rolniczego to istotny parametr, który ma wpływ na jakość opryskiwania środkami ochrony roślin. Dlatego warto umieć je odpowiednio ustawić. Zastanawiasz się, ile powinno ono wynosić? I na jakim poziomie powinno się ono utrzymywać, jeśli dopiero planujesz korzystanie z nowej pompy? Odpowiedzi na te pytania znajdziesz w tym artykule.

Czym jest pompa do opryskiwacza?

Pompa do opryskiwacza to jeden z najważniejszych komponentów tego urządzenia. Dzięki niej możliwe jest pobieranie cieczy ze zbiornika, skąd ta trafia następnie do dyszy. Pompa tworzy ciśnienie, które w następnej kolejności wypycha ciecz. Chcąc przeprowadzać opryski upraw, dobrze jest wiedzieć, jakie ciśnienie w powietrzniku pompy opryskiwacza w danym momencie występuje.

Powietrznik i jego rola w systemie ciśnieniowym

Ciśnienie powietrza w powietrzniku

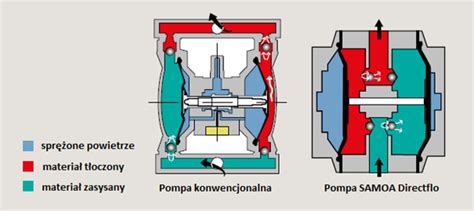

Ciśnienie powietrza w powietrzniku pompy opryskiwacza powinno utrzymywać się na poziomie od 1/3 do 2/3 ciśnienia roboczego. Najlepiej, jeśli wynosi ono 2-3 bary. W nowoczesnych opryskiwaczach polowych wykorzystuje się pompy membranowe, określane także mianem „pomp przeponowych”. Kiedy one pracują, dochodzi do pulsacji ciśnienia, co w niezbyt dobry sposób oddziałuje na równomierność dawek cieczy oraz wytrzymałość układu cieczowego. Aby tak się nie działo, w urządzeniu zamontowany jest powietrznik bądź inny system tłumienia pulsacji. Sam powietrznik to komora, która połączona jest z kolektorem tłocznym i która za pomocą elastycznej membrany podzielona jest na dwie osobne sekcje.

Wpływ niewłaściwego ciśnienia na pracę opryskiwacza

Jeśli ciśnienie będzie niewłaściwie ustawione, opryskiwacz nie będzie działał prawidłowo i spowoduje powstawanie nierównomiernego, pulsacyjnego strumienia. Co więcej, może zakłócić pracę manometru. Zbyt wysokie ciśnienie może z kolei przyczynić się do uszkodzenia membrany. Warto zaznaczyć, że po każdej modyfikacji parametrów rozpylacza (np. po wymianie standardowych na eżektorowe), należy koniecznie osobno dostosowywać ciśnienie powietrza.

Zdarza się również, że na pompach widnieją informacje fabryczne odnośnie wartości ciśnienia powietrza w powietrzniku - warto je sprawdzić i nimi posiłkować się przy ustawianiu ciśnienia.

Kontrola stanu membrany powietrznika

W momencie sprawdzania ciśnienia w powietrzniku warto też dowiedzieć się przy okazji, jaki jest stan membrany. Najlepiej w tym przypadku dopompować powietrze, a następnie sukcesywnie je upuszczać - wystarczy w tym celu wcisnąć iglicę. Jeżeli przez zaworek wylatuje samo powietrze, oznacza to, że nie doszło do destrukcji membrany. Jeżeli zauważysz z kolei mieszaninę powietrza z wodą, to znak, że trzeba ją wymienić. Pamiętaj, że najlepiej sprawdzić stan tego elementu przed nadejściem zimy. To ważne, ponieważ zamarzająca woda w powietrzniku może doprowadzić do rozsadzenia jego korpusu.

Ustawianie i kalibracja ciśnienia roboczego

Ustawianie ciśnienia w nowej pompie i ogólne zasady

Jak ustawić ciśnienie w opryskiwaczu, jeśli dopiero zaczynasz korzystać z konkretnej pompy? Znając dawkę środka ochrony roślin i typ rozpylacza, należy wyszukać w charakterystyce danego rozpylacza w tabeli dawkę zbliżoną do założonej (najkorzystniej dla rozpylaczy LU120.. spośród dawek w zakresie prędkości 5-8 km/h i ciśnień 1,5-2,5 bar).

Aby uzyskać podane parametry z przykładu (300 l/ha, posiadając rozpylacze ID120-03) i dysponując opryskiwaczem, którym chcemy pracować przy ciśnieniu np. w celu uzyskania wartości dawki bardziej zbliżonej do 300 l/ha należy uśrednić prędkość. Niestety opisane powyżej metody są metodami przybliżonymi. Wraz z upływem czasu zmienia się charakterystyka rozpylaczy i dlatego chcąc uzyskiwać dokładnie założone dawki, należy wykonywać kalibrację.

EXPARTO powstało z połączenia pasji, wytrwałości i wiary we własne możliwości. Dostarczamy kompleksowe rozwiązania producentom maszyn i dealerom sprzętu rolniczego od części do pierwszego montażu, części zamienne po hydraulikę i transmisję. Jesteśmy w stanie zaprojektować, wyprodukować i dostarczyć praktycznie każdy zamiennik. Cechują nas dopasowanie, elastyczność i szybkość reakcji.

Wpływ zawężenia szerokości roboczej na ciśnienie

Krawędzie pola, kliny - wszędzie tam zachodzi konieczność zawężenia szerokości roboczej oprysku. Sposobem na to jest oczywiście wyłączenie jednej bądź kilku sekcji belki polowej, co wykonuje się za pomocą zaworów. Wykonując tę czynność, zwłaszcza użytkując starszy lub prosty rodzaj opryskiwacza, trzeba pamiętać o wyregulowaniu wartości ciśnienia roboczego.

„Najprostsze i starsze typy opryskiwaczy najprawdopodobniej nie będą wyposażone w zawory z dodatkową sekcją - zaworem stałociśnieniowym. Wtedy ciśnienie wraz z wyłączeniem poszczególnych sekcji będzie się zmieniało” - mówi dr Tomasz Szulc z Przemysłowego Instytutu Maszyn Rolniczych w Poznaniu.

Wyższe ciśnienie powoduje zwiększenie ilości wypryskiwanej cieczy roboczej z otwartych dysz, a tym samym zwiększenie dawki środka na jednostkę powierzchni. Negatywne skutki takiego zabiegu będą oczywiście zależały od rodzaju zabiegu. W przypadku opryskiwaczy niewyposażonych w zawór stałociśnieniowy, po zamknięciu odpowiedniej ilości sekcji, ciśnienie należy zmniejszyć ręcznie do poziomu nominalnego (jak przy otwartych wszystkich sekcjach). Opryskiwacze wyposażone w zawór stałociśnieniowy, odpowiednio ustawiony, niwelują różnice ciśnień.

Szczegółowy proces kalibracji opryskiwacza

Sprawny opryskiwacz i równe dawkowanie cieczy na całej szerokości belki to nie tylko dbałość o koszty produkcji, ale także o najwyższą jakość płodów rolnych. Warto poświęcić kilka chwil i przed wyjazdem w pole sprawdzić stan opryskiwacza, nawet gdy ma jeszcze ważny atest.

1. Przed rozpoczęciem kalibracji opryskiwacza zaleca się zamontować wszystkie nowe rozpylacze, w naszym przykładzie o rozmiarze 03. Tylko z nowymi rozpylaczami mamy pewność, że nasza praca nie pójdzie na marne.
2. Kolejny krok to wyznaczenie dokładnej prędkości, z jaką będziemy wykonywać zabieg. W tym celu należy odmierzyć odcinek 100 m i zmierzyć czas jego przejazdu. Ważne jest, aby pracować z takim przełożeniem i obrotami silnika, jakie będziemy wykorzystywać w polu podczas zabiegu. Następnie stały współczynnik 360 dzielimy przez zmierzony czas przejazdu odcinka 100 m, np. 43 sekundy.
3. Potem określamy dawkę cieczy, jaką chcemy aplikować na 1 ha. Najczęściej rolnicy kalibrują opryskiwacze dla dawki 200 l/ha.

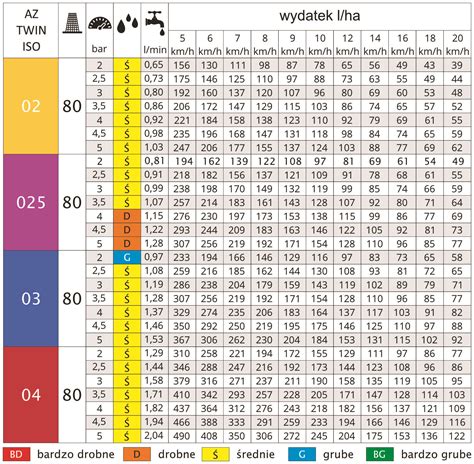

4. Następnie, korzystając z karty charakterystyki rozpylaczy, którą łatwo pobrać z Internetu, sprawdzamy ciśnienie, z jakim będziemy pracować w polu, znając prędkość. Wartości te trzeba szukać dla odpowiedniej wielkości rozpylacza.
5. Teraz przechodzimy do określenia jednostkowego wydatku cieczy z rozpylacza. Należy tutaj pomnożyć prędkość jazdy (np. 8,4 km/h) przez zakładaną dawkę cieczy (200 l/ha) oraz rozstaw rozpylaczy (najczęściej 50 cm). Rezultat mnożenia dzielimy przez stały współczynnik 60 000. Otrzymany wynik informuje, że w ciągu 1 minuty przy wyznaczonej prędkości i dawce cieczy obliczona ilość cieczy powinna być wypryskiwana przez każdy rozpylacz - u nas 1,4 l/min.
6. Wydatek cieczy jest ściśle powiązany z ciśnieniem, dlatego teraz musimy dokładnie wyznaczyć tę wartość na podstawie wyliczonego wydatku pojedynczego rozpylacza. Ponownie musimy skorzystać z karty charakterystyki rozpylaczy. Zawierają one także informację o wydatku z pojedynczego rozpylacza przy danym ciśnieniu. Na karcie dla rozpylaczy o tym samym co u nas rozmiarze (03) znajdujemy wartość wydatku dla pojedynczego rozpylacza, np. 1,2 l/min przy 3 barach.
7. To wystarczające dane, aby przejść do szczegółowych obliczeń. W pierwszej kolejności musimy podzielić wyliczony przez nas jednostkowy wydatek rozpylacza (1,4 l/min) przez wartość odczytaną z karty (1,2 l/min). Wynik podnosimy do kwadratu. Na koniec wynik mnożymy przez zapamiętane z karty ciśnienie - 3 bary. Z obliczeń wynika, że podczas pracy z rozpylaczami 03 zakładana dawka 200 l/ha przy prędkości 8,4 km/h będzie wypryskiwana przy ciśnieniu ok. 1,4 bara.

Konserwacja i kontrola opryskiwacza

Kontrola układu filtracji

Przygotowanie opryskiwacza powinniśmy rozpocząć od układu filtracji, np. od filtra ssawnego. Gdy po zimie mamy pusty zbiornik, możemy swobodnie demontować filtr. Gdy w czasie sezonu chcemy zdemontować go z wypełnionym zbiornikiem, należy zamknąć zawór doprowadzający ciecz. Kolejny punkt to demontaż filtra ciśnieniowego. Z reguły są to filtry samooczyszczające. Czasami opryskiwacze wyposażone są w dodatkowe filtry ciśnieniowe, umieszczone na końcach przewodów doprowadzających ciecz do poszczególnych sekcji. Te filtry nie są samooczyszczające, więc zalecana jest ich częstsza kontrola. Warto wiedzieć, że niektóre mieszadła cieczy w zbiorniku mogą być również wyposażone w dodatkowe filtry. Takie rozwiązania stosowane były m.in. w krajowych opryskiwaczach Pilmet.

Kontrola pompy

Pompa, z reguły membranowo-tłokowa, to pierwszy element każdego opryskiwacza. Jej kontrolę należy rozpocząć od sprawdzenia poziomu oleju smarującego obrotowe elementy pompy. Producenci zalecają uruchomienie pompy i kontrolę poziomu oleju w przezroczystym zbiorniku wyrównawczym. Jeśli poziom jest zbyt niski i obniża się po uzupełnieniu oleju, najczęstszą przyczyną jest uszkodzona membrana. Warto przyjrzeć się także kolorowi oleju w zbiorniku. Jeśli jest mętny, to również nie wróży nic dobrego. Podobnie należy postąpić, jeśli olej przybierze bardzo ciemny kolor - świadczy to o tym, że jedna z membran została uszkodzona i należy go wymienić w całości. Kolejny punkt kontroli pompy to pomiar ciśnienia w powietrzniku. Zaleca się, aby wynosiło ono od 1/3 do 2/3 ciśnienia roboczego w czasie oprysku.

Kontrola przewodów cieczowych, belki i rozpylaczy

Kolejny etap przygotowania to kontrola wszystkich przewodów cieczowych. Warto przyjrzeć się także elementom zawieszenia belki. Trzeba się tutaj skupić nie tylko na wahaniach belki w płaszczyźnie góra/dół, ale także przód/tył. Sercem opryskiwacza w zasadzie nie jest pompa, a rozpylacze i zawory sekcyjne. Jeśli te podzespoły będą działać niepoprawnie, nie ma mowy o dokładnym oprysku. Dlatego warto sprawdzić działanie opryskiwacza na postoju. W pierwszej kolejności włączamy oprysk i ustawiamy takie obroty na WOM, aby manometr wskazywał ciśnienie, na jakim z reguły pracujemy w polu. Trzeba przyjrzeć się pracy wszystkich rozpylaczy, czy wydostający się strumień cieczy ma równy wachlarz i czy ciecz jest równomiernie rozpylana. Problemem najczęściej są tutaj zużyte rozpylacze. Jeśli praca pojedynczych rozpylaczy budzi zastrzeżenia, należy wymienić cały zestaw końcówek na belce.

Znaczenie regularnej kontroli i czyszczenia

Opryskiwacz to niezwykle ważne urządzenie w rolnictwie. Dzięki niemu możliwe jest wydajne, kontrolowane i skuteczne nawożenie roślin, a także wykonywanie oprysków. Ze względu na tak istotne zadanie opryskiwacze podlegają wymaganiom określonym przez rozporządzenie Ministra Rolnictwa i Rozwoju Wsi. Jedno z nich dotyczy tego, jakie powinno być ciśnienie w pompie opryskiwacza. Pompa to jeden z najważniejszych komponentów, które składają się na opryskiwacz. Element ten odpowiada za dostarczenie odpowiedniej ilości cieczy do zasilania różnych odbiorników, w tym chociażby rozpylacza. Wiele osób, które w swojej pracy korzystają z tego typu sprzętu, nie zdaje sobie sprawy, że rozporządzenie reguluje to, jakie ciśnienie w powietrzniku pompy opryskiwacza jest odpowiednie. Tymczasem, jak się okazuje, powinno wynosić przynajmniej ⅓ ciśnienia roboczego, jednak nie może być większe niż ⅔ tej wartości. Aby skutecznie i zgodnie z wymaganiami wykonywać opryski upraw, warto wiedzieć, jakie ciśnienie w powietrzniku pompy opryskiwacza aktualnie występuje. Do stworzenia powszechnie stosowanych opryskiwaczy polowych wykorzystuje się pompy membranowe. Zamontowany w urządzeniu powietrznik ma zaś za zadanie zapobiegać niekorzystnemu wpływowi pulsacji ciśnienia na równomierność dawek cieczy. Jeżeli wartość tego, jakie powinno być ciśnienie w pompie opryskiwacza, odbiega od rzeczywistego, wówczas sprzęt nie będzie pracować poprawnie. Co ważne, jeśli chodzi o opryskiwacz, ciśnienie w powietrzniku powinniśmy kontrolować za każdym razem, gdy zmienimy parametry opryskiwania. Przy okazji warto również sprawdzać, w jakim stanie jest membrana pompy. Równie ważną kwestią, co sprawdzenie, jakie ciśnienie powietrza w pompie opryskiwacza aktualnie panuje, stanowi skontrolowanie poziomu oleju. Powinniśmy bowiem utrzymać wartość, która została wskazana w instrukcji. Wiedza o tym, jakie powinno być ciśnienie w pompie opryskiwacza, nie jest wystarczająca. Odpowiedzialny rolnik musi zadbać także o jego odpowiednie - a przede wszystkim regularne - czyszczenie. Przed każdym użyciem opryskiwacza powinniśmy również upewnić się, że wszystkie komponenty są sprawne i nieuszkodzone. Wówczas należy dokonać kalibracji, ustawiając parametry adekwatne do danego zabiegu.
