Wiertnice to uniwersalne narzędzia szeroko wykorzystywane w budownictwie oraz przy pracach instalatorskich, umożliwiające wiercenie w różnorodnych, często bardzo wytrzymałych materiałach. Wybór modelu o odpowiednio dobranych parametrach, w tym prędkości obrotowej, gwarantuje długowieczność urządzenia i poprawność wykonania otworów.
Charakterystyka i Zastosowanie Wiertnic
Wiertnice to urządzenia z napędem mechanicznym, pneumatycznym lub, najczęściej, elektrycznym, przeznaczone do wykonywania otworów w twardych materiałach. Znajdują zastosowanie w wielu dziedzinach, przede wszystkim w branży konstrukcyjnej i budowlanej, m.in. przy:
- głębokim fundamentowaniu,
- czynnościach instalatorskich wymagających przebicia przez stropy lub ściany z twardych materiałów,
- montażu maszyn i urządzeń.
W użytku prywatnym wiertnice sprawdzają się przy prostszych pracach, które nie wymagają specjalistycznej wiedzy budowlanej. W rolnictwie, wiertnice glebowe są często wykorzystywane do wykonywania otworów pod sadzonki, umożliwiając precyzyjne sadzenie roślin bez konieczności użycia siły fizycznej. W budownictwie używane są do wiercenia otworów pod fundamenty, ogrodzenia czy instalację przewodów. Dzięki nim możliwe jest szybkie i precyzyjne wykonanie otworów, co znacznie ułatwia realizację różnorodnych prac. Wiertnice glebowe mają też zastosowanie w pracach geologicznych do pobierania próbek gleby i fragmentów skał w celu ich analizy, co ma kluczowe znaczenie w budownictwie, rolnictwie czy ochronie środowiska. Umożliwiają również określenie nośności gruntu oraz poszukiwanie złóż mineralnych.
Rodzaje Wiertnic
Wiertnice glebowe dzielą się na ręczne i mechaniczne, a ich napęd może być spalinowy, elektryczny lub hybrydowy, co pozwala na elastyczne dopasowanie do różnych warunków. Wśród profesjonalnych wiertnic wyróżnia się:
- Wiertnice spalinowe - wymagające dużej mocy i wykorzystywane do najcięższych prac.
- Wiertnice pneumatyczne - stosowane tam, gdzie ze względów bezpieczeństwa niemożliwe jest użycie innego rodzaju napędu.
Moc i Prędkość Obrotowa
Wiertnice dostępne są w szerokim zakresie mocy, która bezpośrednio wpływa na ich zdolność do wiercenia otworów o określonej głębokości i średnicy, a także na rzeczywisty pobór prądu. Należy pamiętać, że w kartach produktowych podawana jest wartość maksymalna, czyli zapotrzebowanie na moc na najwyższym biegu. Większość dobrych modeli wiertnic do najtwardszych materiałów cechuje się mocą co najmniej 1500 W, co powinno wystarczyć do wiercenia otworów o średnicy 10-12 cm. Profesjonalne wiertnice do dużych otworów wyposażone są w skrzynie biegów (dwu- lub trójstopniowe), często zanurzone w oleju, co wydłuża ich żywotność.
Urządzenia do wykonywania mniejszych otworów osiągają prędkość obrotową na poziomie nawet 4000 obr/min. Aby wydłużyć żywotność urządzenia i wiertła, a także zminimalizować ryzyko zadziałania wyłączników nadprądowych, w wiertnicach często stosuje się funkcję soft-start, czyli łagodny rozruch.
Wiertnice Obrotowe
Wiertnica obrotowa to mechaniczne urządzenie na wiertnicy, które zapewnia ruch obrotowy zgodny z ruchem wskazówek zegara (patrząc z góry) do przewodu wiertniczego, ułatwiając proces wiercenia otworu wiertniczego. Prędkość obrotowa jest wyrażana jako liczba obrotów wiertnicy obrotowej na minutę (obr./min).
Budowa i Działanie Wiertnicy Obrotowej
Większość wiertnic obrotowych jest napędzana łańcuchem, przypominającym duże łańcuchy rowerowe, które wymagają ciągłego smarowania. Praktycznie wszystkie wiertnice obrotowe są wyposażone w blokadę obrotową, która może zapobiec obracaniu się wiertnicy w jednym kierunku lub całkowitemu jej obracaniu.
Wiertnice obrotowe to w pełni samobieżne wiertnice hydrauliczne, z których niektóre wyposażone są w komputerowe systemy operacyjne. Mogą być skonfigurowane z różnymi wiertłami w zależności od warstw: długa rura wiertnicza do gleby gliniastej, krótka do warstw zawierających piasek i otoczaki. Charakteryzują się wysokim momentem obrotowym i automatyczną regulacją do warstw, co przekłada się na szybsze wiercenie.
Operator wiertnicy kurs — bezwykopowe horyzontalne
Proces Wiercenia Obrotowego
Proces wiercenia obrotowego polega na prawidłowym ustawieniu narzędzi wiertniczych w położeniu pala za pomocą funkcji jezdnej i mechanizmu podnoszenia masztu. Rura wiertnicza jest opuszczana pod przewodnictwem masztu, aby umieścić wiertło kubełkowe z klapą w położeniu otworu. Głowica napędowa wiertarki zapewnia moment obrotowy dla rury wiertniczej, a urządzenie sprężające przekazuje ciśnienie do wiertła, które obraca się, rozbijając skałę i glebę. Urobek jest ładowany do wiertła, a następnie podnoszony z otworu w celu rozładowania gleby. Gleba jest w ten sposób stale pobierana i rozładowywana, aż do osiągnięcia głębokości projektowej.
Obecnie zasada działania wiertnic obrotowych opiera się głównie na łączeniu rur wiertniczych i usuwaniu wiadra żużla. Często stosuje się tryb cyrkulacji płuczki. Wiertnica obrotowa wykorzystuje silny moment obrotowy do bezpośredniego obracania gleby, żwiru i innego żużlu wiertniczego, a następnie szybkiego podniesienia go z otworu. Możliwa jest sucha konstrukcja bez podparcia błotem, a nawet przy zastosowaniu błota jego zawartość jest niska, co zmniejsza zanieczyszczenia i koszty budowy, poprawiając środowisko pracy i wydajność.

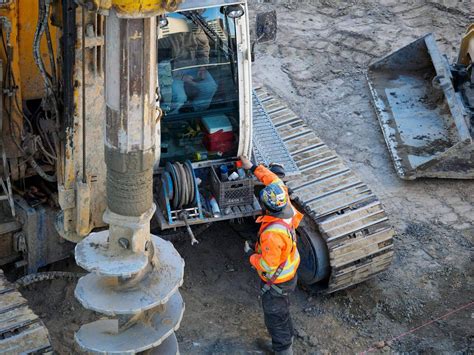

Zastosowanie Wiertnic Obrotowych w Budownictwie
Wiertnice obrotowe nadają się do wiercenia w inżynierii fundamentów budowlanych, szczególnie w piaszczystych, spoistych, mulistych i innych warstwach gleby. Są szeroko stosowane w budowie pali odlewanych na miejscu, ścian ciągłych oraz zbrojenia fundamentów. Charakteryzują się hydraulicznym podwoziem gąsienicowym, samopodnoszącym się składanym masztem, teleskopową rurą wiertniczą, automatycznym wykrywaniem i regulacją pionowości, oraz cyfrowym wyświetlaczem głębokości otworu. Sterowanie odbywa się hydraulicznie za pomocą pilota i wykrywania obciążenia, co zapewnia łatwą i wygodną obsługę. Główna i pomocnicza wciągarka mogą być używane w różnych sytuacjach na placu budowy. Wiertnice te, z różnymi narzędziami, nadają się do wierceń na sucho (krótkie spirale) lub na mokro (obrotowe czerpaki) oraz do wierceń formacji skalnych (wiertła rdzeniowe).
Orientacyjne Obroty Wiertnic w Praktyce
Wiercenie w Ziemi
Do wiercenia w ziemi, szczególnie przy budowie ogrodzeń czy wierceniu otworów pod kotwy, przykładowa spalinowa wiertnica glebowa świder Hecht 52, wyposażona w 2-suwowy silnik spalinowy Hecht o mocy 2,4 KM, osiąga głębokość wiercenia do 730 mm. Inny model, świder glebowy Kaaz Mitsubishi AG500 o mocy 2,44 KM, pozwala na efektywne wiercenie otworów w ziemi, a prędkość obrotowa noży wynosi 170 obr./min. Umożliwia montaż wierteł o średnicach od 60 do 250 mm.
W przypadku zastosowań hobbystycznych i budowy wiertnicy do poziomych przewiertów, np. do prowadzenia rur PE pod kable, dyskusje użytkowników wskazują na potrzebę zastosowania mocnego silnika i odpowiedniej głowicy wiercącej. Obecność kamieni w ziemi może wpływać na kierunek przewiertu, a długie odcinki wymagają znacznej mocy. Niektórzy użytkownicy sugerują obroty rzędu 200-300 obr./min dla silnika hydraulicznego.
Wiercenie w Metalu
Wiercenie w metalu wymaga odpowiedniego doboru obrotów. Zbyt wysokie obroty prowadzą do przegrzewania wiertła i materiału, natomiast zbyt niskie mogą powodować szarpanie i nierówne krawędzie. Odpowiednia prędkość obrotowa zapewnia równomierne skrawanie, zmniejsza ryzyko przegrzania wiertła, wydłuża żywotność narzędzi i poprawia jakość otworu.
Czynniki wpływające na prędkość obrotową:
- Rodzaj metalu: Im twardszy materiał, tym niższe obroty należy zastosować (np. aluminium - wyższe obroty, stal nierdzewna - niskie obroty).
- Średnica wiertła: Im większa średnica wiertła, tym mniejsze powinny być obroty, ponieważ duże wiertła generują większe tarcie.
- Rodzaj wiertła: Geometria i przeznaczenie wiertła są przystosowane do pracy przy określonych prędkościach.
- Moc i rodzaj narzędzia: Narzędzia o mniejszej mocy wymagają wolniejszej pracy.
Orientacyjne obroty do wiercenia w metalu:
- Małe wiertła (do 3 mm) - wyższe obroty.
- Średnie wiertła (4-8 mm) - obroty umiarkowane.
- Duże wiertła (powyżej 8 mm) - niskie obroty.
W przypadku twardych metali zawsze warto zaczynać od niższej prędkości i stopniowo ją zwiększać, obserwując zachowanie wiertła i materiału.
Operator wiertnicy kurs — bezwykopowe horyzontalne
Znaczenie Chłodzenia i Technika Wiercenia
Przy wierceniu w metalu bardzo ważne jest ograniczanie temperatury. Chłodzenie zmniejsza tarcie, zapobiega przegrzewaniu wiertła i poprawia jakość otworu. W warunkach domowych wystarczą przerwy w pracy i umiarkowany docisk. W pracach bardziej wymagających stosuje się dodatkowe środki chłodzące. Stabilne prowadzenie narzędzia, odpowiedni docisk oraz nawiercanie otworu mniejszym wiertłem przed powiększaniem to kluczowe elementy techniki wiercenia.
Bezpieczeństwo i Konserwacja Wiertnic
Zasady Bezpiecznej Pracy
- Luźne ubrania, sznurki od bluzy, wiszące elementy powinny być unieruchomione.
- W czasie wiercenia nie wykonuje się gwałtownych ruchów maszyną.
- Docisk powinien być umiarkowany, bardziej kontrolny niż siłowy.
- Praca w dwie osoby maszyną jednoosobową może skończyć się brakiem kontroli i zwiększonym ryzykiem urazu.
- Przed przystąpieniem do jakichkolwiek prac podziemnych na ulicy należy uzyskać zezwolenie właściciela.
Konserwacja Wiertnic
Regularna konserwacja i przeglądy są kluczowe dla długowieczności sprzętu. Należy ustalić harmonogram z producentem, prowadzić szczegółowe zapisy, stosować odpowiednie środki smarne oraz wymieniać zużyte części. Wiertła intensywnie eksploatowane, szczególnie w glinie i z kamieniami, wymagają okresowego delikatnego ostrzenia krawędzi roboczych, aby przywrócić im wysoką skuteczność.
Prawidłowe przeszkolenie operatorów i zespołu konserwacyjnego w zakresie obsługi i konserwacji sprzętu pomaga zapewnić bezpieczne i prawidłowe użytkowanie, a także przedłużyć żywotność ciężkiego sprzętu. Należy zapewnić ciągłe szkolenia, aby operatorzy byli na bieżąco ze zmianami w sprzęcie, systemach i procedurach.
