Śruby do lemieszy to specjalistyczne elementy złączne stosowane do mocowania lemieszy, pługów oraz innych elementów roboczych maszyn budowlanych i rolniczych, w tym również urządzeń marki Komatsu. Ze względu na bardzo trudne warunki pracy - kontakt z gruntem, uderzenia, drgania oraz wilgoć - śruby lemieszowe muszą spełniać rygorystyczne wymagania dotyczące wytrzymałości, precyzji wykonania i odporności na czynniki zewnętrzne.
Znaczenie Specjalistycznych Śrub w Maszynach Budowlanych
Śruby Lemieszowe i Płużne: Konstrukcja i Zastosowanie

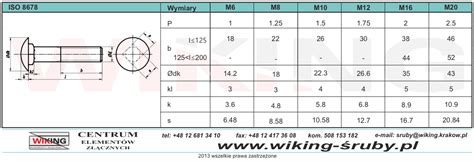

Śruba lemieszowa, określana również jako śruba płużna, to element złączny o charakterystycznej budowie. Posiada łeb stożkowy oraz kwadratowe podsadzenie, które zapobiega obracaniu się śruby podczas dokręcania nakrętki. Takie rozwiązanie zapewnia stabilne i trwałe połączenie nawet przy bardzo dużych obciążeniach. Dzięki stożkowemu łbowi śruba lemiesza nie wystaje ponad powierzchnię elementu, co chroni ją przed ścieraniem i uszkodzeniem mechanicznym podczas pracy.
Śruby płużne stosowane są przede wszystkim do:
- mocowania lemieszy w maszynach budowlanych (np. koparkach, ładowarkach, spycharkach),
- łączenia elementów roboczych pługów w rolnictwie,
- montażu części maszyn, gdzie łeb śruby nie może wystawać ponad powierzchnię,
- konstrukcjach stalowych maszyn do niwelacji terenu.
Klucz do Trwałości Połączeń Roboczych
Śruby do mocowania lemieszy pracują w jednym z najbardziej obciążonych punktów maszyny. Odpowiadają za stabilne zamocowanie elementu, który bezpośrednio styka się z gruntem, kamieniami oraz innymi twardymi materiałami. Dlatego kluczowe znaczenie ma odpowiedni dobór klasy wytrzymałości oraz materiału, z którego wykonana jest śruba do lemiesza. Nawet tak mały element jak śruba płużna ma ogromne znaczenie dla bezpieczeństwa i efektywności pracy.
Oferowane śruby do lemieszy charakteryzują się wysoką odpornością na rozciąganie, ścinanie oraz zmęczenie materiału, co przekłada się na dłuższą żywotność całego połączenia i mniejsze ryzyko awarii w trakcie pracy maszyny.
Standardy i Materiały Wykonania Śrub

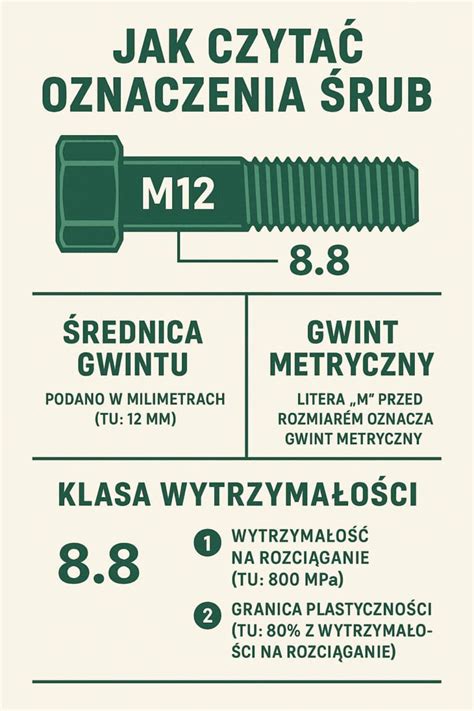

Klasy Wytrzymałości i Normy (ISO, DIN, PN)
W ofercie znajdują się zarówno śruby metryczne, jak i elementy zgodne z powszechnie stosowanymi normami ISO, DIN oraz PN, co pozwala na ich bezproblemowe dopasowanie do większości maszyn dostępnych na rynku. Zastosowanie tych norm precyzyjnie określa:
- rodzaj i długość gwintu,
- kształt łba oraz jego osadzenie,
- tolerancje wymiarowe,
- klasy wytrzymałości - nawet do 12.9.
Rodzaje Stali dla Zróżnicowanych Warunków
Śruby lemieszowe produkowane są ze stali o odpowiednich parametrach wytrzymałościowych. Materiał, z którego wykonana jest śruba, bezpośrednio wpływa na jej wytrzymałość i żywotność. W zależności od zastosowania mogą być wykonane z:
- stali węglowej w klasie 8.8, 10.9, 12.9 - to standard w przemyśle maszynowym. Im wyższa klasa, tym większa odporność na rozciąganie i ścinanie.
- stali nierdzewnej (A2) - doskonały wybór tam, gdzie głównym wrogiem jest korozja spowodowana wodą i wilgocią.
- stali kwasoodpornej (A4) - jeśli maszyna pracuje w wyjątkowo agresywnym środowisku (np. w kontakcie z chemikaliami).
Dzięki temu śruba płużna zachowuje swoje właściwości nawet przy długotrwałej ekspozycji na wilgoć, błoto, śnieg czy zmienne temperatury. Śruba lemieszowa stożkowa cechuje się bardzo dobrą wytrzymałością na działanie warunków atmosferycznych oraz odpornością na ścieranie.
Rozmiary i Typy Gwintów: Metryczne kontra Calowe
Śruby Metryczne: Uniwersalny Standard
W ofercie dostępne są śruby do maszyn budowlanych w szerokim zakresie wymiarowym. Śruby lemieszowe metryczne dostępne są o średnicach od M16 do M30 oraz długościach od 70 do 100 mm, co pozwala na dopasowanie elementów złącznych do większości typów lemieszy i konstrukcji stalowych. Takie rozwiązanie sprawia, że śruby do lemiesza mogą być stosowane zarówno w ciężkich maszynach budowlanych, jak i w sprzęcie rolniczym, gdzie liczy się niezawodność i łatwość montażu. Wymiary śrub metrycznych podawane są zawsze w milimetrach, gdzie pierwsza wartość liczbowa określa średnicę gwintu, a druga to długość mierzona od łba.
Śruby Calowe: Właściwości i Oznaczenia (UNC, UNF)
Śruby calowe, zwane również śrubami płużnymi, są powszechnie stosowane w przemyśle i częściach maszyn. Gwinty calowe mogą przenosić większe obciążenia.
- Śruby calowe oznaczone symbolem UNC posiadają normalny gwint, jednakże liczony w calach.
- Śruby calowe oznaczone symbolem UNF odpowiadają gwintowi drobnozwojnemu w przypadku śrub z gwintem metrycznym.
Śruby calowe lemieszowe z podsadzeniem kwadratowym dostępne są w rozmiarach od 5/8” do 1 1/4” oraz długościach od 2” do 3 ½”, umożliwiając profesjonalny i bezpieczny montaż lemiesza oraz innego osprzętu. Kwadratowe podsadzenie zapobiega zaś niepożądanemu obracaniu się śruby.
Jak określić skok i rozmiar gwintu | Porady techniczne | Swagelok [2020]
Śruby Calowe w Maszynach Komatsu, CAT i Case
Niezbędny element montażowy do osprzętu roboczego to kompletna, hartowana śruba płużna (zamkowa) w wysokiej klasie twardości. Ten zestaw, składający się ze śruby i dopasowanej nakrętki sześciokątnej, jest dedykowany do mocowania przykręcanych zębów (środkowych lub bocznych) oraz lemieszy bocznych w maszynach takich marek jak CAT, Komatsu i Case. Do grupy branż stosujących śruby calowe płużne należy zaliczyć przede wszystkim firmy budowlane, producentów osprzętu do ciężkich maszyn budowlanych oraz w rolnictwie, w przypadku których cale przyjmuje się jako standardowe oznaczenie średnicy nacięć śrub. Śruby calowe z podsadzeniem kwadratowym lub tzw. śruby płużne są niezwykle uniwersalne i szeroko stosowane przy najróżniejszych konstrukcjach, często wybierane ze względu na łatwość montażu.
Prawidłowy Wybór i Montaż Śrub w Ciężkich Maszynach
Kryteria Wyboru Śruby
Wybór właściwej śruby to klucz do trwałości połączenia. Aby uniknąć pomyłek, warto zwrócić uwagę na kilka kluczowych parametrów:
- Rozmiar i gwint - upewnij się, czy potrzebujesz śruby metrycznej, czy calowej.
- Klasa wytrzymałości - to najważniejszy parametr określający, jakie obciążenia może przenieść śruba. Do krytycznych połączeń (np. mocowania lemieszy) zawsze wybieraj najwyższe klasy, takie jak 10.9 lub 12.9.
- Materiał i powłoka - zastanów się, w jakich warunkach będzie pracować śruba. Odporność na korozję i ścieranie ma kluczowe znaczenie.
Zasady Montażu i Wymiany
Śruba płużna to krytyczny element mocujący, przenoszący ogromne siły ścinające i uderzeniowe między zębem a lemieszem. Prawidłowy montaż i wymiana są niezbędne dla bezpieczeństwa i wydajności.
- Elementy jednorazowe: Nigdy nie używaj ponownie starych śrub i nakrętek płużnych. Są to elementy jednorazowe, które po dokręceniu i pracy ulegają rozciągnięciu. Zawsze wymieniaj komplet: śruby płużne są zaprojektowane do jednorazowego użytku.
- Czystość powierzchni: Dokładnie oczyść stożkowe gniazda w lemieszu i zębie z rdzy i ziemi przed montażem.
- Prawidłowy montaż: Upewnij się, że kwadratowe podsadzenie (profil zamkowy) śruby weszło prawidłowo w otwór w zębie/lemieszu.
- Docieranie połączenia: Podczas pierwszych godzin pracy ząb i śruba idealnie "układają się" w gnieździe lemiesza pod wpływem ogromnych sił i wibracji. Może to prowadzić do minimalnego poluzowania nakrętki, dlatego zaleca się sprawdzenie i ewentualne dociągnięcie po początkowym okresie pracy.
Kompleksowa Oferta Elementów Złącznych
Oferta została skomponowana tak, aby sprostać wymaganiom każdej maszyny budowlanej. Niezależnie od tego, czy potrzebne są śruby do koparki do montażu lemiesza, mocowania gąsienic, czy elementów silnika, dostępne są odpowiednie rozwiązania. Dostępne są śruby z podsadzeniem kwadratowym w wymiarach calowych, które najczęstsze zastosowanie znajdują w budowie maszyn jako łączniki, dlatego też występują w wielu odmianach. Posiadane doświadczenie w dostarczaniu części do najpopularniejszych marek maszyn budowlanych, takich jak Komatsu, Volvo CE, Doosan czy Caterpillar, potwierdza zdolność do znajdowania odpowiednich śrub do konkretnych modeli.
