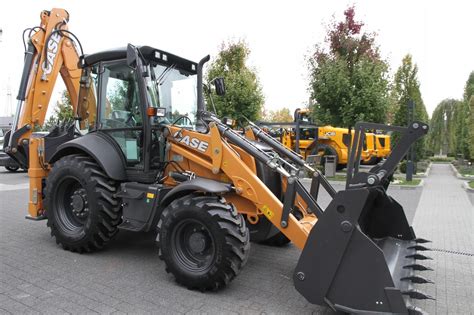

Koparki i ładowarki to maszyny, które odgrywają kluczową rolę w przemyśle budowlanym, górniczym, rolnictwie czy inżynierii wodnej. Ich zadaniem jest wykopanie ziemi, przemieszczanie materiałów czy wykonywanie precyzyjnych prac ziemnych. Aby maszyna działała prawidłowo, musi być wyposażona w niezawodne komponenty, w tym w układy hydrauliczne, które odpowiadają za napęd i sterowanie poszczególnymi funkcjami.
Rola i znaczenie węży hydraulicznych w maszynach budowlanych
W sercu układu hydraulicznego znajdują się węże hydrauliczne, które zapewniają przepływ oleju hydraulicznego między różnymi elementami maszyny. Węże hydrauliczne łączą poszczególne części układu, umożliwiając przesyłanie płynów roboczych. W maszynach takich jak koparki, muszą one być odporne na różnorodne czynniki, takie jak wysokie ciśnienie, ekstremalne temperatury, drgania, a także na działanie substancji chemicznych i mechaniczne uszkodzenia. Niezawodność przewodu giętkiego może istotnie wpłynąć na działalność Twojej firmy i bezpieczeństwo operatora.
Kluczowe czynniki doboru węży hydraulicznych
Wybór odpowiednich węży hydraulicznych do koparki zależy od wielu czynników. Ważne jest, aby dopasować parametry węża do specyfiki pracy maszyny i wymagań układu hydraulicznego.
Ciśnienie robocze
Ciśnienie robocze w układzie hydraulicznym koparki jest jednym z kluczowych czynników, który wpływa na dobór węży. Należy wybrać wąż, który jest w stanie wytrzymać ciśnienie robocze w układzie, zapewniając margines bezpieczeństwa.
Temperatura robocza
Koparki, podobnie jak inne maszyny, mogą pracować w ekstremalnych warunkach temperaturowych. Ważne jest, aby wąż hydrauliczny był odporny na temperatury, w jakich będzie eksploatowany, bez utraty swoich właściwości.
Elastyczność węża
Elastyczność węża hydraulicznego ma kluczowe znaczenie w aplikacjach, takich jak koparki, gdzie przewody muszą być odpowiednio ułożone w ciasnych przestrzeniach roboczych maszyny, zapewniając swobodę ruchów i minimalny promień gięcia.
Odporność na uszkodzenia mechaniczne
Przewody hydrauliczne w koparkach są narażone na intensywne zużycie mechaniczne, w tym przetarcia, ścieranie i uderzenia. Węże muszą być wytrzymałe na te czynniki, aby zapewnić długą żywotność i bezpieczeństwo użytkowania.
Rodzaje i materiały węży hydraulicznych
Istnieje wiele różnych rodzajów węży hydraulicznych, które mogą być stosowane w koparkach, w zależności od wymagań konkretnego układu hydraulicznego. Węże są dostępne w różnych wersjach materiałowych, w tym z gumy, tworzyw termoplastycznych i politetrafluoroetylenu (PTFE). Oferowane są węże specjalnie zaprojektowane do pracy pod wysokim ciśnieniem oraz węże o określonych promieniach gięcia, dostosowane do standardowych i bardziej złożonych zastosowań.
Dostawcy i dostępne marki

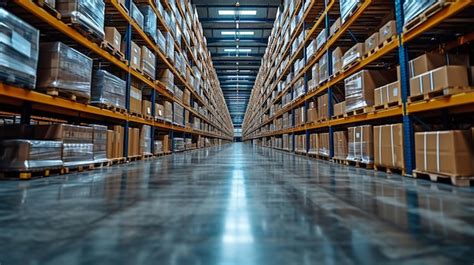

Węże hydrauliczne są dostępne u wielu dostawców, którzy oferują produkty renomowanych marek, zgodne z normami międzynarodowymi. Przykładowo, w TVH znajdziesz pełen asortyment węży hydraulicznych do koparko-ładowarek, z opcjami odpowiednimi dla każdego typu maszyny i zastosowania. Firma TVH posiada duże zapasy magazynowe, co umożliwia szybką dostawę.
Oprócz wysokiej jakości marki TotalSource, w magazynie dostępne są gotowe do wysyłki węże hydrauliczne do koparko-ładowarek renomowanych marek, takich jak:
- Vitillo
- Parker
- Synflex
Oferowane węże hydrauliczne są odpowiednie do koparko-ładowarek dowolnej marki i modelu, w tym:
JCB, Case, Caterpillar, John Deere, Volvo, Bobcat, Kubota, Terex, Komatsu, Allis Chalmers, Belarus, Clark, Ditch Witch, Fermec, Hidromek, Hydrema, Liugong, Mahindra, Manitou, Sinoway, Terramite, Venieri, XCMG, Yanmar, YTO.
Węże hydrauliczne Caterpillar
Od lat 60. firma Caterpillar oferuje szeroki wybór wysokiej jakości przewodów giętkich, złączek oraz zestawów oprzyrządowania do montażu. Firma Caterpillar w specjalny sposób projektuje i produkuje przewody giętkie do maszyn jako kompletny, zintegrowany układ, stosując rygorystyczne procesy kontroli jakości i zanieczyszczeń, aby dostarczać elementy o stałej, wysokiej jakości.
Każdy przewód giętki Cat® jest projektowany tak, aby przewyższał wymagania norm branżowych i zapewniał bezpieczeństwo oraz niezawodność. Przewody giętkie Cat® mają szeroki zakres promienia gięcia, dzięki czemu można je łatwo prowadzić w ciasnych przestrzeniach. Uniwersalny i szeroki asortyment zespołów przewodu giętkiego pozwala na serwisowanie flot mieszanych oraz może być stosowany w różnych branżach, z ponad 40 typami przewodów spełniających lub przewyższających standardy branżowe.
Wymiana węży hydraulicznych - kiedy i jak to zrobić?
Przewody hydrauliczne podlegają zużyciu i standardowo co kilka lat należy je wymieniać, ponieważ materiał traci swoje właściwości i nie gwarantuje już szczelności czy bezpieczeństwa użytkowania. Wpływ na przyspieszoną wymianę może mieć uszkodzenie węża.
Kiedy wąż wymaga wymiany?
Przewody w koparkach są narażone na intensywne obciążenia. Węże hydrauliczne mogą ulec przetarciu, gdy są narażone na tarcie podczas wysuwania ramienia "teleskopu" lub innych ruchów maszyny, co prowadzi do oszlifowania zewnętrznej siatki ochronnej. Jeżeli wąż jest przetarty lub stracił swoje właściwości, jest to znak, że jego żywot się kończy i wymaga natychmiastowej wymiany. Eksploatacja nie w pełni sprawnego urządzenia wpływa na ryzyko wypadku i stwarza realne zagrożenie dla zdrowia lub życia operatora, dlatego należy tego unikać.
Wymiana na oryginalne czy dorabiane?
W przypadku konieczności wymiany węża hydraulicznego często pojawia się pytanie, czy lepiej wymienić go na oryginalny, czy zlecić zakucie nowego. Fabryczne węże powstają w określonych technologiach, gwarantujących jakość i trwałość. Jednakże, dorabianie węży na wymiar jest powszechną praktyką. Ważne jest, aby dorabiany wąż spełniał parametry ciśnienia roboczego (np. 275 at, czyli 27,5 MPa) i był wykonany z odpowiednich materiałów. Niektórzy użytkownicy dorabiają dwie sztuki, aby mieć zapasowy wąż na maszynie, co pozwala uniknąć przestojów. Warto jednak pamiętać, że nawet zapasowy wąż może z czasem sparcieć, jeśli jest przechowywany przez bardzo długi czas.
Jak wymienić uszczelkę w maszynie do zaciskania węży hydraulicznych – w 7 minut!
Przewodnik krok po kroku po wymianie węża hydraulicznego
Jak prosto i skutecznie wymienić wąż hydrauliczny w koparce lub ładowarce w ramach prowadzonych prac serwisowych? Przede wszystkim należy robić to spokojnie i z zachowaniem najwyższej dokładności. Poniżej przedstawiamy przewodnik, który ułatwi Ci wymianę uszkodzonego lub zużytego węża hydraulicznego.
- Wyłączenie i zabezpieczenie maszyny: Każda wymiana elementu układu hydrauliki siłowej powinna być przeprowadzana przy wyłączonej i zabezpieczonej maszynie, aby zapobiec przypadkowemu uruchomieniu.
- Rozładowanie ciśnienia: Kolejnym krokiem jest rozładowanie ciśnienia w układzie hydraulicznym poprzez przesunięcie dźwigni sterujących we wszystkie możliwe kierunki. W ciągu kilku minut ciśnienie całkowicie spadnie, co znacznie zwiększy bezpieczeństwo wymiany.
- Lokalizacja uszkodzonego węża: Należy zlokalizować uszkodzony lub zużyty wąż. W układzie hydraulicznym może występować wiele przewodów, a wymienić trzeba ten jeden konkretny. Jeżeli zlokalizowanie usterki jest utrudnione, warto włączyć silnik na krótko i znaleźć wyciek, a następnie ponownie rozładować ciśnienie.
- Przygotowanie pojemnika na olej: Pod miejscem demontażu należy ustawić pojemnik na wyciekający olej, dzięki czemu zadba się o bezpieczeństwo i porządek na stanowisku roboczym.
- Demontaż: Demontaż rozpoczyna się od odkręcania złączy hydraulicznych, zaczynając od strony powrotnej (tzw. strony niskiego ciśnienia). Końcówki przewodów zasłania się zaślepkami lub zatyczkami, aby nie doszło do zabrudzenia pozostałych elementów układu.
- Przygotowanie nowego węża: Kolejnym krokiem jest przygotowanie nowego węża do montażu. Polega to na jego docięciu na odpowiednią długość, obrobieniu końcówek czy zastosowaniu takich samych złączy. Optymalnie, jeżeli nowy element zostanie umieszczony w miejscu starego z zachowaniem takiego samego kąta gięcia.
- Montaż: Najpierw przykręca się część nieruchomą węża, która znajduje się przy rozdzielaczu lub innym elemencie. Jako drugą dokręca się część ruchomą (np. przy siłowniku). W procesie tym warto skorzystać z kluczy dynamometrycznych i dokręcać z wyczuciem. Standardowo przy wymianie przewodu stosuje się nowe uszczelnienia.
- Testowy rozruch układu: Ostatnim krokiem jest wykonanie testowego rozruchu układu. W tym celu uruchamia się silnik na niskich obrotach, a następnie stopniowo porusza się dźwigniami sterującymi, dzięki czemu do przewodu dostaje się medium robocze. W trakcie pracy układu weryfikuje się szczelność wykonanych połączeń.
Specyfika węży hydraulicznych do koparko-ładowarek Ostrówek
W przypadku koparek Ostrówek, specyfikacja węży hydraulicznych może się różnić od standardowych rozwiązań. Węże do Ostrówka są zazwyczaj grubsze, na klucz 30 lub 32, z gwintem M27. Ciśnienie robocze w układzie hydrauliki wynosi 12,5 MPa, dlatego przewody powinny mieć wytrzymałość około 16 MPa (250 bar). Jeśli chodzi o osprzęt koparkowy, przewody mają końcówki na stożek, również na klucz 32 i gwint M27. Długość węży można wzorować na starych przewodach, pamiętając o minimalnym promieniu zgięcia. Przewód Stomil o długości 2,5 m i ciśnieniu 250 bar, dedykowany do Ostrówka, to koszt około 60 zł.
Ważne jest, aby nie stosować zwykłych przewodów rolniczych na klucz 27 (gwint 22x1,5), które są zbyt cienkie i nie wytrzymają ciśnienia w układzie koparki. Takie przewody nadają się jedynie do wspomagania układu kierowniczego, a nie do głównego układu hydraulicznego.
